MANUAL DE UTILIZADOR HPM-03 MSW

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

Dados técnicos

Descrição do parâmetro Valor do parâmetro
Nome do produto Bomba hidráulica manual
Modelo	MSW-HPM-03
Capacidade pressão máxima [bar] 700
Comprimento da mangueira [metros] 1,8
Cilindro hidráulico máximo [ton] 100
Dimensões [largura * comprimento * altura; mm]	150*2490*210
Peso [kg] 9

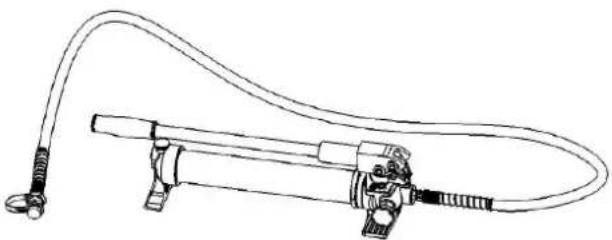

Descrição

Este produto é usado para conexão com cabeçotes hidráulicos de trabalho, amplamente utilizados em construções elétricas e outros canteiros de obras.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

Utilização

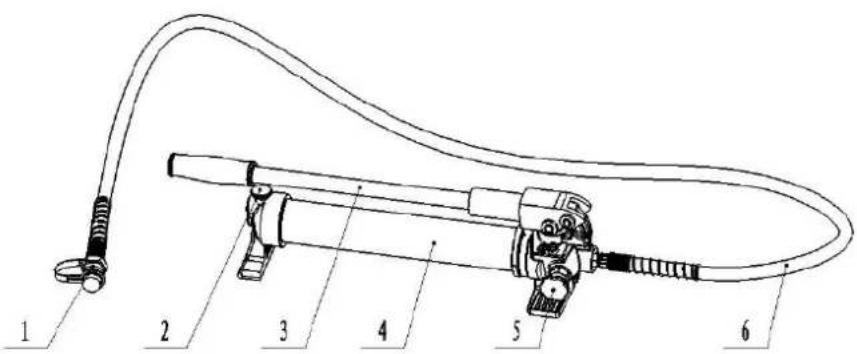

Componentes

1 2 3 4 5 6

Número	Nome do componente Função
1 Acoplador Para conectar com a cabeça de trabalho
2	Parafuso	Para cobrir o tubo de óleo para evitar vazamento de óleo
3	Alça	ativa Para operação
4 Corpo da bomba Para armazenar óleo
5 Gire o parafuso Para liberar pressão
6 Mangueira Para transportar óleo

Instruções

CUIDADO!

• Bombeie a alavanca suavemente para que o óleo flua suavemente, caso contrário, isso danificará o sistema hídráulico.
• Não bata em nenhuma parte da ferramenta, caso contrário, é perigoso para o operador.

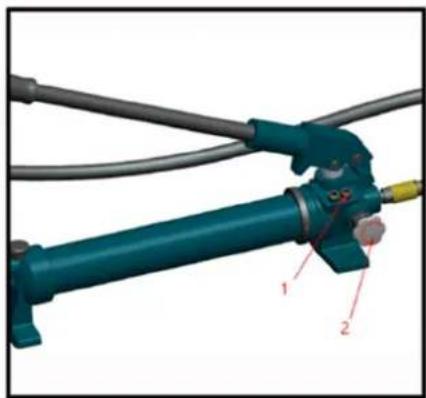

Consulte a ilustração abaixo:

1- Válvula de segurança incorporada
2- Liberar pressão manualmente

3- Conecte o acoplador à outra ferramenta de unidade dividida

4- Antes de operar, gire o parafuso firmemente no sentido horário

5- Bombeando a manivela

6- Após a operação, gire o parafuso no sentido anti-horário para liberar a pressão

PERIGO! O acoplador pode conectar a bomba a outra ferramenta de forma rápida e fácil. Os acopladores macho e fêmea devem se conectar bem, caso contrário, podem machucar o operador.

Limpeza e manutenção

CUIDADO!

• Equipamentos danificados podem causar ferimentos pessoais graves. Não utilize equipamentos danificados. Se ocorrer ruído ou vibração anormal, corrija o problema antes de continuar a usá-lo.

• A poeira ou o ar dentro da ferramenta danificarão o kit de vedação, fazendo com que a ferramenta perca a função. Ao trocar o óleo, certifique-se de que ele esteja limpo e que não entre poeira. Espere um pouco e esgote completamente o óleo do tubo de óleo antes de inserir o bujão de óleo.

• Antes de cada utilização, inspecione o estado geral da ferramenta. Verifique se o acoplador está limpo, se há parafusos soltos, desalinhamento ou emperramento de peças móveis, peças rachadas ou quebradas ou qualquer outra condição que possa afetar sua operação segura.

• Após o uso, limpe as superfícies externas da ferramenta com um pano limpo e úmido, espalhe óleo antiferrugem na superfície metálica da ferramenta e nas matrizes para evitar ferrugem. Guarde a ferramenta em um ambiente seco. O acoplador deve ser coberto pela tampa em tempo hábil, caso contrário, a poeira entrará e poluirá o óleo.
• A manutenção da ferramenta deve ser feita somente por um técnico de manutenção qualificado.
• Para prolongar a vida útil da ferramenta, troque o óleo anualmente. Certifique-se de que o óleo seja filtrado por uma rede de malha 120 ou por um filtro com mais de 30 μm. Enquanto isso, evita a entrada de poeira no recipiente de óleo.
• Após um longo tempo de uso, os kits de vedação serão danificados. Se houver vazamento, entre em contato conosco para trocar os kits de vedação.

ATENÇÃO! Use luvas de borracha para evitar contato direto com óleo. Se o contato com a pele ocorrer acidentalmente, lave a área imediatamente com água e sabão. Para proteger o meio ambiente, descarte o óleo usado em uma estação de tratamento aprovada pelo governo.

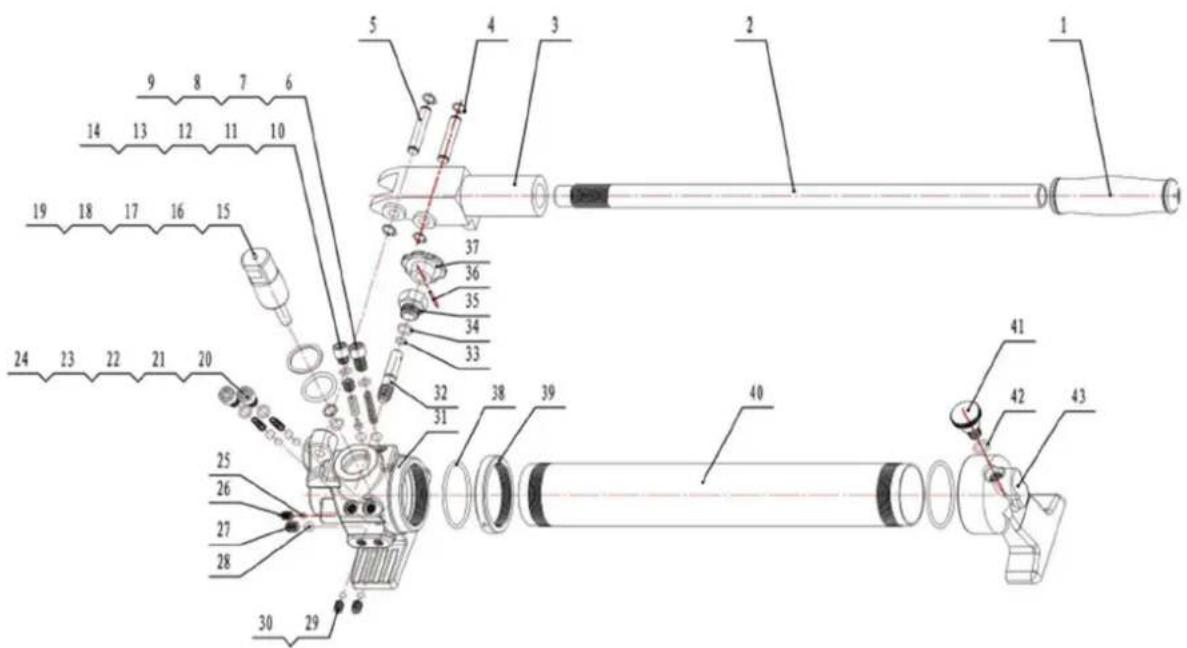

Diagrama de peças

Número da peça Descrição Quantidade
1 Pegada de mão 1
2	Alça	ativa
3 Manusear a mão 1
4 Anel elástico de pressão 4
5	Alfinete	2
6 Esfera de aço (SΦ8)	1
7 Mola para válvula de segurança 1
8	Anel	de
9 Parafuso sextavado (M10*16.4) 1
10	Esfera de aço (SΦ8)	1
11	Núcleo da válvula de segurança	1
12	Parafuso sextavado (M10*10)	1
13	Anel de vedação	1
14	Parafuso sextavado (M10Φ8)	1
15	Anel de vedação	1
16	Anel de plástico (Φ13*Φ10*1.4)	1
17	Anel de vedação	1
18	Anel de plástico (Φ34*Φ28*1,68)	1
19	Êmbolo	1
20	Esfera de aço (Φ6)	2
21	Esfera de aço (Φ8)	2
22	Primavera (Φ0.4*Φ6.8*22)	2
23	Anel de vedação	2
24	Parafuso sextavado (M10Φ13.6)	2
25	Esfera de aço (SΦ6)	1
26	Parafuso sextavado (M8*10) 1
27	Parafuso sextavado (M10*10)	1
28	Esfera de aço (SΦ8)	1
29	Esfera de aço (SΦ8)	2

vedac

30 Parafuso sextavado (M8*10) 2
31 Corpo da bomba 1
32 Haste da válvula 1
33	Anel	de
34	Anel	de
35 Tampa da válvula 1
36 Pino elástico reto 1
37 Gire o parafuso 1
38	Anel	de
39 Porca do eixo 1
40	Saco	de
41	Parafuso	1
42	Anel	de
43	Banco	traseiro

vedaçã

vedaçã

vedaçã

ć

vedaçê
