GEBRUIKSAANWIJZING HPM-03 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Hydraulische
Model	MSW-HPM-03
Capaciteit max druk [bar] 700
Slanglengte [meter] 1,8
Maximale hydraulische cilinder [ton] 100
Afmetingen [breedte * lengte * hoogte; mm] 150*2490*210
Gewicht [kg] 9

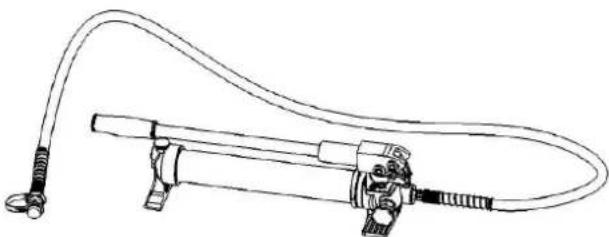

Beschrijving

Dit product wordt gebruikt voor het aansluiten van hydraulische werkkoppen, die veel worden gebruikt in de elektrotechnische bouw en andere bouwplaatsen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Anvendelse

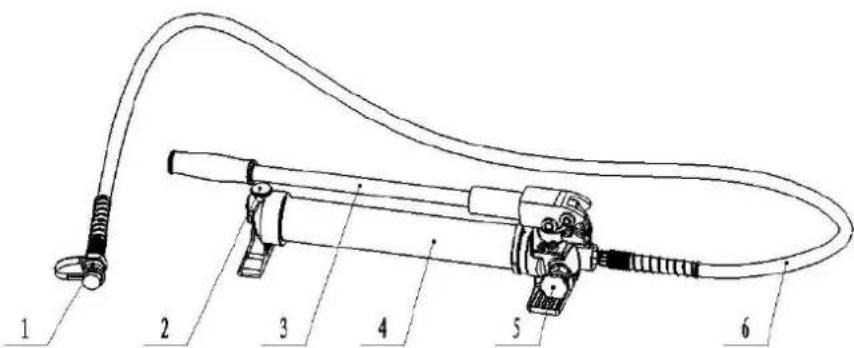

Componenten

1 2 3 4 5 6

Nummer	Componentnaam	Functie
1 Koppeling Voor aansluiting op de werkkop
2	Skrue	Voor het afdekken van de oliebuis om te voorkomen dat er olie lekt
3 Actieve handgreep Voor de werking
4 Pomplichaam Voor het opslaan van olie
5 Draai schroef Voor het ontlasten van druk
6 Slang Voor het transporteren van olie

Instructies

WAARSCHUWING!

• Beweeg de hendel voorzichtig heen en weer om de olie soepel te laten stromen. Anders beschadigt u het hydraulische systeem.
  • Stoot niet tegen het gereedschap, dit kan gevaarlijk zijn voor de gebruiker.

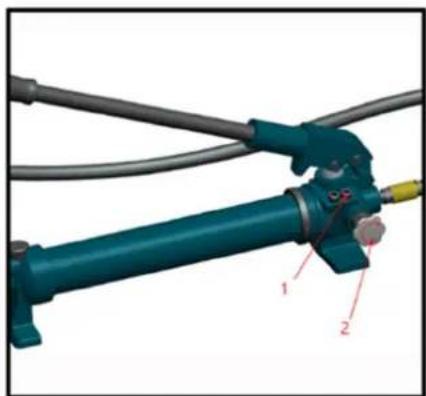

Zie onderstaande illustratie:

1- Ingebouwde veiligheidsklep
2- Druk handmatig loslaten

3- Sluit de koppeling aan op het andere split-unit gereedschap

4- Draai de schroef vóór gebruik stevig met de klok mee

5- Het pompen van de hendel

6- Draai na het gebruik de schroef tegen de klok in om de druk te verminderen

GEVAAR! Met de koppeling kunt u de pomp snel en eenvoudig met een ander gereedschap verbinden.

De mannelijke en vrouwelijke koppelingen moeten goed op elkaar aansluiten, anders kan de operator gewond raken.

Reiniging en onderhoud

WAARSCHUWING!

• Beschadigde apparatuur kan ernstig persoonlijk letsel veroorzaken. Gebruik geen beschadigde apparatuur. Als er abnormale geluiden of trillingen optreden, laat het probleem dan verhelpen voordat u het apparaat weer gebruikt.

• Het stof of de lucht in het gereedschap kan de afdichtingsset beschadigen, waardoor het gereedschap niet meer goed werkt. Zorg ervoor dat de olie helder is en dat er geen stof in de olie komt wanneer u de olie ververst. Wacht even totdat alle olie uit de olieleiding is gelopen voordat u de olieplug weer plaatst.

• Controleer voor elk gebruik de algemene staat van het gereedschap. Controleer of de koppeling schoon is, of er geen losse schroeven zitten, of bewegende onderdelen niet goed uitgelijnd zijn, of er geen onderdelen vastlopen, of er geen gebarsten of gebroken onderdelen zijn of dat er andere omstandigheden zijn die de veilige werking ervan kunnen beïnvloeden.

• Reinig na gebruik de buitenkant van het gereedschap met schone, vochtige olie. Smeer roestwerende olie op het metalen oppervlak van het gereedschap en de matrijzen om roestvorming te voorkomen. Bewaar het gereedschap op een droge plaats. De koppeling moet tijdig met de dop worden afgedekt, anders komt er stof in de olie en verontreinigt deze.
• Onderhoud aan het gereedschap mag uitsluitend worden uitgevoerd door een gekwalificeerde servicetechnicus.
• Om de levensduur van het gereedschap te verlengen, dient u de olie jaarlijks te verversen. Zorg ervoor dat de olie wordt gefilterd door een 120 mesh-net of een zeef van meer dan 30 µm. Vermijd ondertussen het stof in de oliebeker.
• Na langdurig gebruik kunnen de afdichtingssets beschadigd raken. Als er lekkage optreedt, neem dan contact met ons op om de afdichtingssets te laten vervangen.

LET OP! Draag rubberen handschoenen om direct contact met olie te voorkomen. Indien er per ongeluk toch huidcontact plaatsvindt, was de plek dan onmiddellijk met water en zeep. Om het milieu te beschermen, moet u uw gebruikte olie afvoeren naar een door de overheid goedgekeurde verwerkingsinstallatie.

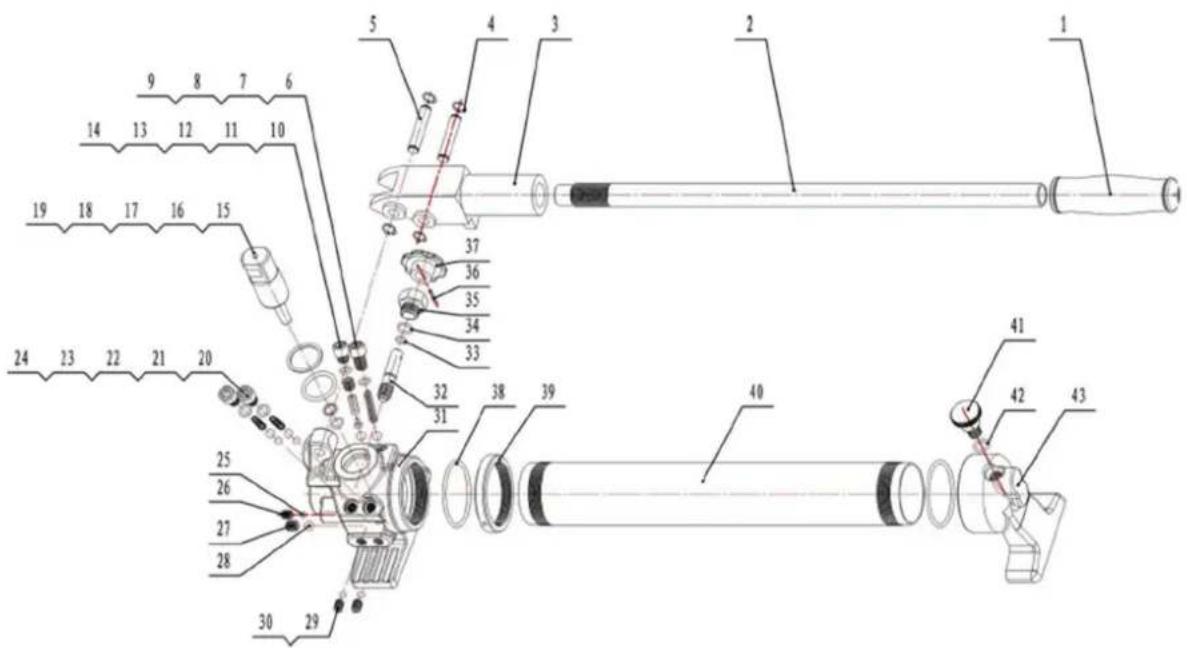

Onderdelen diagram

Artikelnummer	Beschrijving
1	Handgreep	1
2	Actieve	handgreep
3	Handgreep	1
4	Elastische	borgring
5	Pin	2
6 Stalen kogel (SΦ8)	1
7 Veer voor veiligheidsventiel 1
8	O-ring	1
9	Zeskantschroef	(M10*16.4)
10 Stalen kogel (SΦ8)	1
11	Veiligheidsventiel	kern
12	Zeskantschroef	(M10*10)
13	O-ring	1
14	Zeskantschroef	(M10Φ8)
15	O-ring	1
16	Kunststof ring (Φ13*Φ10*1.4)	1
17	O-ring	1
18	Kunststof ring (Φ34*Φ28*1.68)	1
19	Plunjer	1
20 Stalen kogel (Φ6)	2
21 Stalen kogel (Φ8)	2
22	Lente (Φ0.4*Φ6.8*22)	2
23	O-ring	2
24	Zeskantschroef (M10Φ13.6)	2
25 Stalen kogel (SΦ6)	1
26	Zeskantschroef (M8*10)	1
27	Zeskantschroef	(M10*10)
28 Stalen kogel (SΦ8)	1

aantal

1

:

1

1

1

29 Stalen kogel (SΦ8)		2
30	Zeskantschroef		(M8*10)
31	Pomplichaam		1
32	Klepsteel		1
33	O-ring		1
34	O-ring		1
35	Kleppendeksel		1
36 Elastische rechte speld 1
37	Draai		schroef
38	O-ring		2
39	Asmoer		1
40	Olie		zak
41	Skrue		1
42	O-ring		1
43	Achterbank		1
