KÄYTTÖOHJE HPM-03 MSW
Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkäne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta info@expondo.com.
Tekniset tiedot
| Parametrin kuvaus Parametrin arvo | |
| Tuotteen nimi Hydraulinen manuaalinen pumppu | |
| Malli | MSW-HPM-03 |
| Kapasiteetti maksimipaine [bar] 700 | |
| Letkun pituus [metri] 1,8 | |
| Suurin hydraulisylinteri [tonnia] 100 | |
| Mitat [leveys * pituus * korkeus; mm] 150*2490*210 | |
| Paino [kg] 9 |

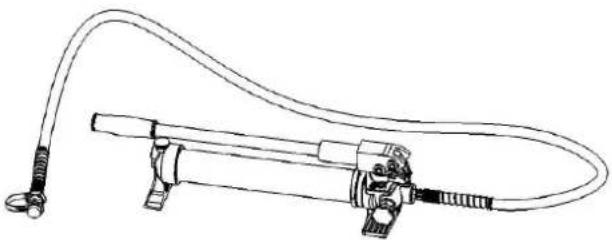

Kuvaus
Tätä tuotetta käytetään liittämiseen hydraulisiin työpäihin, joita käytetään laajalti sähkörakentamisessa ja muilla rakennustyömailla.
Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.
Käyttö

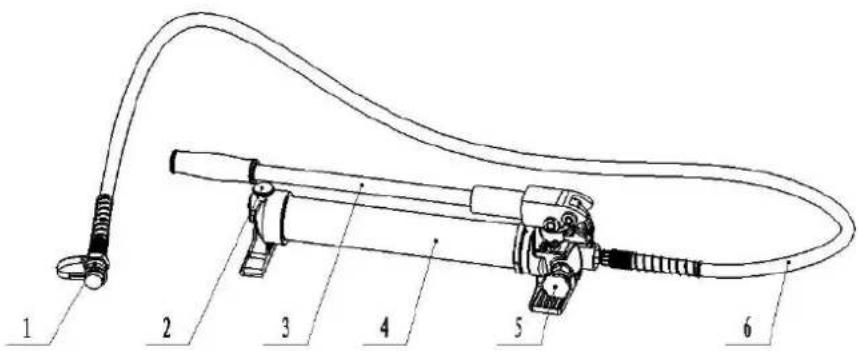

Komponentit
| Määrä | Komponentin | nimi | Toiminto |
| 1 | Liitin | Työpään liittämiseen | |
| 2 | Ruuvi | Öljyputken peittämiseen öljyn vuotamisen estämiseksi | |
| 3 Aktiivinen kahva Käyttöä varten | |||
| 4 Pumpun runko Öljyn säilytykseen | |||
| 5 Kierrä ruuvia Paineen vapauttamiseen | |||
| 6 | Letku | Öljyn kuljetukseen | |
Ohjeet
VAROITUS!
• Pumppaa kahvaa varovasti, jotta öljy virtaa tasaisesti, muuten se vaurioittaa hydraulijärjestelmää.
- Älä lyö mitään työkalun osaa; muuten se on vaarallista käyttäjälle.

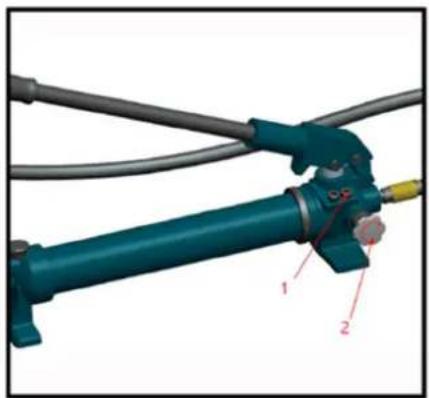

Katso alla olevaa kuvaa:
1- Sisäänrakennettu varoventtiili
2- Vapauta paine manuaalisesti
3- Liitä liitin toiseen jakoyksikön työkaluun
4- Kierrä ruuvia tiukasti myötäpäivään ennen käyttöä
5- Kahvan pumppaus
6- Käytön jälkeen käännä ruuvia vastapäivään paineen vapauttamiseksi
VAARA! Kytkimellä voidaan yhdistää pumppu toiseen työkaluun nopeasti ja helposti. Uros- ja naarasliittimet on liitettävä hyvin, muuten se voi vahingoittaa käyttäjää.
Puhdistaminen ja huolto
VAROITUS!
- Vaurioituneet laitteet voivat aiheuttaa vakavia henkilövahinkoja. Älä käytä vahingoittuneita laitteita. Jos havaitset epänormaalia ääntä tai tärinää, korjaa ongelma ennen käyttöä.
-
Työkalun sisällä oleva pöly tai ilma vahingoittaa tiivistesarjaa, jolloin työkalu menettää toiminnan. Varmista, että öljy on kirkasta eikä öljyyn pääse pölyä öljyä vaihdettaessa. Odota hetki ja tyhjennä öljy kokonaan öljyputkesta ennen kuin asetat öljytulpan paikalleen.
-
Tarkista työkalun yleinen kunto ennen jokaista käyttöä . Tarkista, että liitin on puhdas, tarkista, ettei siinä ole löystyneitä ruuveja, liikkuvien osien kohdistusvirheitä tai juuttumista, halkeamia tai rikkoutuneita osia tai muita olosuhteita, jotka voivat vaikuttaa sen turvalliseen toimintaan.
- Puhdista työkalun ulkopinnat käytön jälkeen puhtaalla, kostealla, voitele ruosteenestoöljyä työkalun metallipinnalle ja meistit ruostumisen välttämiseksi. Säilytä työkalu kuivassa ympäristössä. Liitin tulee peittää korkilla ajoissa, muuten pöly pääsee sisään ja saastuttaa öljyn.
- Vain pätevä huoltoteknikko saa huoltaa työkalua.
- Pidentääksesi työkalun käyttöikää, vaihda öljy vuodessa. Varmista, että öljy on suodatettu 120 meshin verkolla tai yli 30 μm siivilä. Sillä välin välttää pölyä öljykupissa.
- Pitkän käytön jälkeen tiivistesarjat vaurioituvat, jos vuotoja on, ota yhteyttä tiivistesarjojen vaihtamiseksi.
HUOMIO! Käytä kumihanskoja välttääksesi suoran kosketuksen öljyyn. Jos vahingossa joutuu ihokosketukseen, pese alue välittömästi saippualla ja vedellä. Ympäristön suojelemiseksi hävitä jäteöljy hallituksen hyväksymään käsittelylaitokseen.

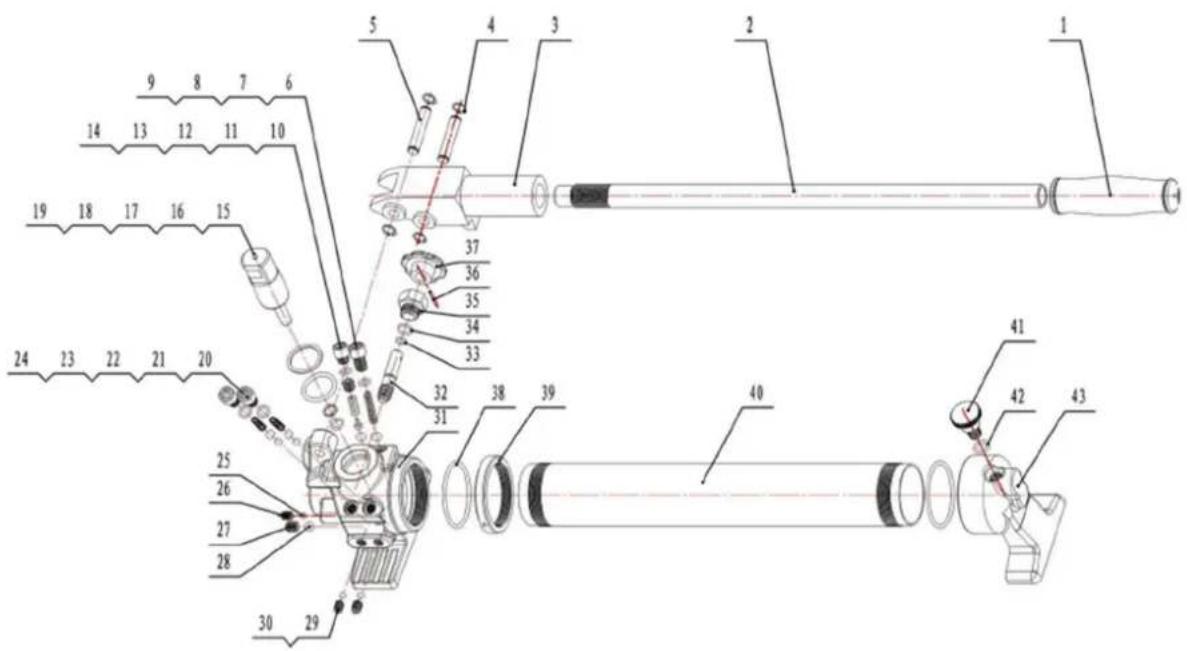

Osakaavio
| Osan numero Kuvaus | Määrä | |
| 1 | Kädensija | 1 |
| 2 | Aktiivinen | kahva |
| 3 | Käsittele | käsi |
| 4 | Joustava | napsautusrengas |
| 5 | Pin | 2 |
| 6 | Teräspallo | (SΦ8) |
| 7 | Varoventtiilin | jousi |
| 8 | O-rengas | 1 |
| 9 Kuusikulmainen ruuvi (M10*16,4) 1 | ||
| 10 | Teräspallo | (SΦ8) |
| 11 | Varoventtiilin | ydin |
| 12 Kuusikulmainen ruuvi (M10*10) 1 | ||
| 13 | O-rengas | 1 |
| 14 Kuusikulmainen ruuvi (M10Φ8) | 1 | |
| 15 | O-rengas | 1 |
| 16 | Muovirengas (Φ13*Φ10*1,4) | 1 |
| 17 | O-rengas | 1 |
| 18 | Muovirengas (Φ34*Φ28*1,68) | 1 |
| 19 | Mäntä | 1 |
| 20 | Teräskuula (Φ6) | 2 |
| 21 | Teräspallo (Φ8) | 2 |
| 22 | Jousi (Φ0,4*Φ6,8*22) | 2 |
| 23 | O-rengas | 2 |
| 24 | Kuusikulmainen ruuvi (M10Φ13.6) | 2 |
| 25 | Teräskuula (SΦ6) | 1 |
| 26 | Kuusikulmainen ruuvi (M8*10) 1 | |
| 27 Kuusikulmainen ruuvi (M10*10) 1 | ||
| 28 | Teräspallo | (SΦ8) |
| 29 | Teräspallo | (SΦ8) |
| 30 Kuusikulmainen ruuvi (M8*10) 2 | ||
| 31 | Pumpun | runko |
| 32 | Venttiilin | varsi |
| 33 | O-rengas | 1 |
| 34 | O-rengas | 1 |
| 35 | Venttiilin | kansi |
| 36 Elastinen suora tappi 1 | ||
| 37 | Kierrä | ruuvia |
| 38 | O-rengas | 2 |
| 39 | Akselin | mutteri |
| 40 | Öljypussi | 1 |
| 41 | Ruuvi | 1 |
| 42 | O-rengas | 1 |
| 43 | Takaistuin | 1 |
