KÄYTTÖOHJE HPF-01 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Hydraulinen jalkapumppu
Malli	MSW-HPF-01
Kapasiteetti maks. öljynpaine [bar] 700
Öljyletkun pituus [metri] 2
Ilmanpaine [kg/cm ^3 ] 1.7-8.6
Ilmankulutus [l/min] 255
Mitat [leveys * pituus * korkeus; mm] 135*330*	195
Paino [kg] 7,9

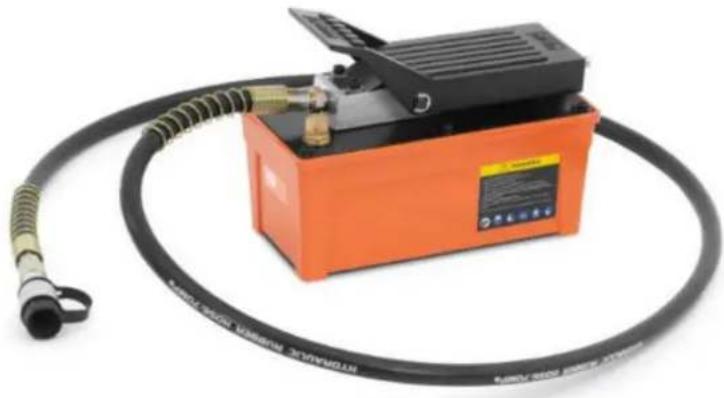

Kuvaus

Tuote on työkalu, jota käytetään laajasti eri teollisuudenaloilla, kuten autoteollisuudessa, suunnittelutekniikassa, ilmailuteollisuudessa ja öljyteollisuudessa. Sen ensisijainen tehtävä on siirtää hydraulinestettä hydraulisen tehon tuottamiseksi.

Pumppu toimii muuntamalla matalan ilmanpainen korkeapaineiseksi hydrauliöljyn paineeksi. Tämä saavutetaan käyttämällä alhaista ilmanpainetta männän päässä suurella alueella korkean hydraulipaineen tuottamiseksi männän päähän pienemmällä alueella.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Asennus

1. Ilmansyöttö

Pumppu vaatii toimiakseen 0,3 - 1 MPa ilmanpaineen. Kun ilmansyöttö on 0,67 m³/min ja ilmanpaine on 0,65 MPa - 1 MPa, saavutetaan maksimi öljynsyöttö ja paine. Varmistaaksesi puhtaan, voidellun ilman ja pidentääksesi pumpun käyttöikää, asenna öljy-vesi-erotin ilmanottoaukkoon.

Pumpun imupäässä on 1/4 NPT-tiivistetty putkikierre ilmansyöttöporttiin liittämistä varten. Kääri laadukasta kierretiivisteteippiä putkiliittimen ympärille jättäen ensimmäisen kierteen vapaaksi, jotta roskia ei pääse järjestelmään, ja kiristä tiukasti.

2. Hydrauliset liitännät

Öljyn ulostulossa on 3/8 NPT-tiivistetty putken kierreportti. Käytä korkealaatuista kierretiivisteteippiä putkiliitoksessa jättäen ensimmäinen kierteen kierros vapaaksi, jotta järjestelmään ei jää roskia, ja kiristä se sitten. Öljynpoistoputken tulee olla vähintään 70 MPa korkeapaineputki; Jos näin ei tehdä, seurauksena voi olla putkien halkeaminen tai rikkoutuminen, mikä voi aiheuttaa vakavan loukkaantumisvaaran.

3. Ilmausventtiili (polttoaineen täyttöaukko)

Ennen kuin käytät pumppua, löysää ilmausventtiiliä 1-2 kierrosta estääksesi kavitaation ja pumpun vaurioitumisen. Sulje ilmausventtiili, kun kuljetat pumppua käytön jälkeen. Ilmausventtiili voi toimia myös öljyntäyttöaukona; poista koko ilmausventtiili pumpun kannesta hydrauliöljyn lisäämiseksi.

Käyttö

1. Nestetason tarkistus

Tarkista pumpun nestetaso ja noudata luvun tankkausohjeita jos tankkaus on tarpeen.

2. Polkimen toiminta

Öljynsyöttö: Aloita öljynsyöttö asettamalla peruutuskahva mukana tulevaan porttipäähän. Käynnistä öljyn virtaus järjestelmään painamalla poljinta.

Öljynsyötön keskeytys: Kun poljin on vapaa-asennossa (ei painettuna eikä tyhjennysasennossa), pumppu pysähtyy ja ylläpitää painetta.

Öljyn palautus: Kierrä peruutuskahvaa vastakkaiseen öljyaukon päähän. Paina poljinta, jotta hydraulijärjestelmä voi palauttaa öljyä. Paluuprosessin keskeyttämiseksi yksinkertaisesti vapauta poljin, joka pysäyttää palautuksen ja ylläpitää hetkellistä painetta sillä hetkellä.

3. Pumpun pakokaasu

Varmista, että ilmausventtiili on auki; jos ei, löysää sitä 1-2 kierrosta. Aseta peruutusvipu vapaa-asentoon, paina syöttöpoljinta 3–5 sekuntia poistaaksesi järjestelmään jääneen ilman, ja pumppu toimii sitten normaalisti.

Puhdistaminen ja huolto

1. Öljynvaihto

Hydrauliöljy tulee vaihtaa 350 käyttötunnin välein. Ympäristöissä, joissa on paljon likaa, öljynvaihtojaksoa tulee lyhentää vastaavasti.

Voit vaihtaa öljyä poistamalla kotelon kansi öljysäiliöstä. Tyhjennä vanha hydrauliöljy, joka voi olla pilaantunut tai likaantunut. Puhdista pumpun runko ja öljysäiliö asettamalla ne puhdistussäiliöön ja käyttämällä puhdasta dieseliä tai kerosiinia. Paineilmalla kuivaamisen jälkeen täytä öljysäiliö puhtaalla 32# hydrauliöljyllä ja kokoa osat uudelleen.

2. Ilman poisto

Pumppuun voi jäädä ilmaa öljynvaihdon jälkeen tai ilmakuplia voi muodostua kuljetuksen aikana. Tämä voi saada ilmamoottorin käymään ilman hydraulipainetta. Poista ilma seuraavasti:

• Liitä paineilma.
• Aseta peruutuskahva keskiasentoon.
• Paina poljinta 3-5 sekuntia kytkeäksesi ilmamoottorin 5-10 sekunniksi.
• Tarkista öljyportti 4.2 öljynsyöttöohjeiden mukaan, vuotaako öljyä ulostuloaukosta. Jos öljyä vapautuu, pumpun ilma on poistunut. Jos öljyä ei näy, toista toimenpide, kunnes öljyä tulee ulos ulostuloaukosta.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistuksessa käytetyt muovit voidaan kierrättää niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien ratkaisminen

Ongelma	Mahdollinen	syy
1. Ilmamoottori ei toimi tai lakkaa toimimasta käytön aikana.	Pitkään käyttämättömänä, paineilmassa oleva kondenssivesi ruostuvat ilmamoottorin osat johtavat:1. Paluuventtiili juuttuu öljyn tai veden ruosteen vuoksi.	1. Pura ilmamoottori, puhdista paluuventtiilin osa ja lisää rasvaa. Vaihtoehtoisesti voit lisätä muutaman tippa voiteluöljyä imuliittimeen ja lisätä sitten voitelurasvaa. Käytä paineilmaa sen syöttämiseen ilmamoottoriin, mutta tämä sopii vain tilapäiseen käyttöön.
	2. Voitelurasva laimennetaan kondensaatilla ja sen jälkeen ilma ottaa sen pois, männänrengas ja kiertoventtiilin tiivisteet ovat pahasti kuluneet, ilmaa vuotaa ilmamoottorista.	2. Vaihda männänrengas ja kiertoventtiilin tiiviste.
	3. Männän palautusjousi ja sylinterinkannen yläjousi ovat rikki.	3. Vaihda jousi.
2. Pumppu voi tuottaa painetta, mutta paineen pito ei ole hyvä.	1. Vaurioitunut peruutusventtiilin kelan tiiviste.	1. Vaihda tiivisterengas.
	2. Vanhentunut tai epäpuhdas öljy kuluttaa vaihtoventtiiliä ja tiivistää huonosti.	2. Vaihda öljy, puhdista järjestelmän osat ja vaihda vaihtoventtiilin osa.
3. Pumppu ei voi saavuttaa maksimipainearvoa.	1. Ilmamoottori ei toimi kunnolla.	1. Tarkista, että imukytkin ja männänrengas eivät ole hyvin tiiviitä ja vuotavat.
	2. Kun epäpuhtaudet ovat joutuneet varoventtiilin, tiiviste ei ole hyvä, mikä johtaa öljyvuotoon.	2. Tarkista varoventtiili, puhdista pumpun pää.
	3. Sama koskee toista epäonnistumisen syytä.	3. Sama toisen eliminointimenetelmän kanssa.

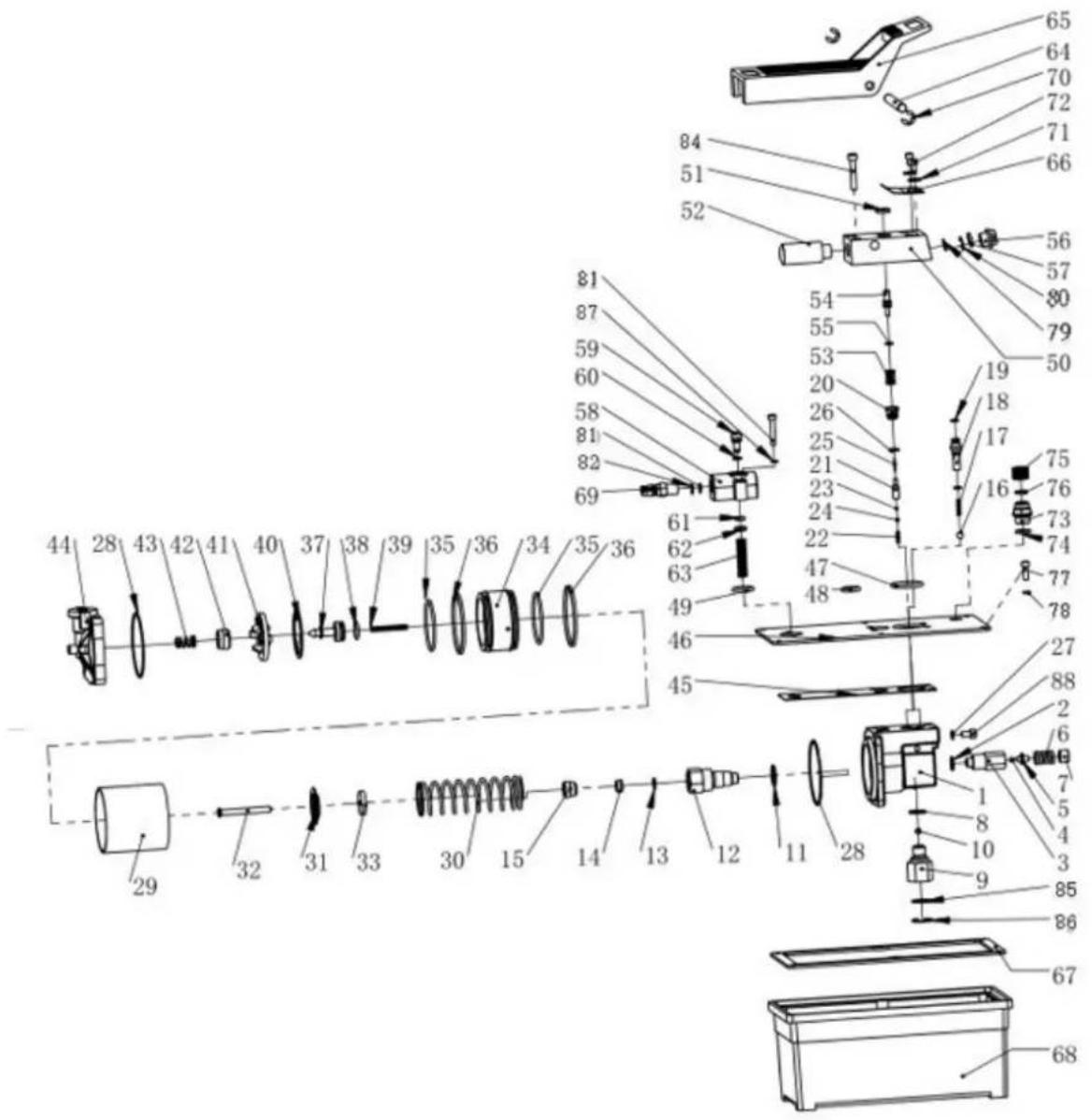

Osakaavio

Osan numero	Kuvaus	Osan numero	Kuvaus
1	mäntäpumpun	runko	23 yksisuunta
2	ylivuotopesuri	24	öljynpoistopallon
3	ylivuotoventtiilin	runko	25 öljyn
4	yksisuuntainen ylivuotoventtiili		26 öljyn tyhjennysventt
5	ylivuotopallon	pidike	27
6	ylivuotojousi	28	ilmasylinterin
7	säädä pistoke		29 syl
8	kupari aluslevy	30	männän palautusjousi
9	öljyn imeytyssuodatin	31	männän pysäytyslevy
10	öljyn imeytys yksisuuntainen venttiili	32	mäntä
11	kupari aluslevy	33	männän iskunestoaluslevy
12	männän runko	34	iso mäntä
13	männän tiivisteen aluslevy	35	iso männän O-rengas

inen öljyn tyhjenr pid tyhjennyss ilin O-rengas kupari tiivist

14 männän tiivisteen aluslevy 36 männän rengas
15	etukansi	37	pieni
16 öljyn ulostulon yksisuuntainen venttiili	38	pieni männän O-rengas
17	öljynpysäytysjousi	39	pieni mär
18 korkeapaineöljyn liitosrunko 40 iso männän tiivisteen aluslevy
19 korkeapainesuuttimen O-rengas	41	iso männän kansi
20	öljyn tyhjennysventtiili	42	pieni männän tiivisteen aluslevy
21	öljyn tyhjennysventtiilin kela	43	sylinterikannen jousi
22	öljynpoistoventtiilin jousi	44	takakansi
45	pumpun kannen tiivisteen aluslevy	67	säiliön tiivisteen aluslevy
46	säiliön kansi	68	säiliö
47	öljyn ulostulon O-rengas	69	ilmanottoaukon liitin
48	tuuletusaukon O-rengas	70	napsautusrengas
49	ilmanottoaukon O-rengas	71	pesukone
50	öljyn poistoventtiilin lohko	72	pultti
51	pölynkestävä rengas	73	hengitysventtiili
52	äänenvaimennin	74	O-rengas
53	öljynpoistojousi	75	hengityskorkki
54	öljyn tyhjennyskytkin	76	tiiviste
55	öljyn tyhjennyspainetangon O-rengas	77	pultti
56	öljyaukon päätytulppa	78	nylon aluslevy
57	öljyaukon päätykorkin O-rengas	79	öljyn paluusuodatin
58	ilmanottoventtiilin runko	80	napsautusrengas
59	ilmanottoaukon kytkin	81	tuloilman suodatin
60	ilmanottokytkimen O-rengas	82	napsautusrengas
61	ilmanottoaukon kytkimen tiivisteen aluslevy	83	pultti
62	ilmanottoaukon tiivisteen aluslevyn korkki	84	pultti
63	ilmantulon jousi	85	suodattaa
64	pin	86	napsautusrengas
65	jalkapoljin	87	jousialuslevy
66	palautusjousi	88	pultti

mäntä
