NAUDOJIMO INSTRUKCIJA HPF-01 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Hidraulinis pėdų siurblys
Modelis	MSW-HPF-01
Maksimalus alyvos slėgis [bar] 700
Alyvos žarnos ilgis [metras] 2
Oro slėgis [kg/cm3] 1.7-8.6
Oro suvartojimas [l/min] 255
Matmenys [plotis * ilgis * aukštis; mm] 135*330*195
Svoris [kg] 7,9

Aprašymas

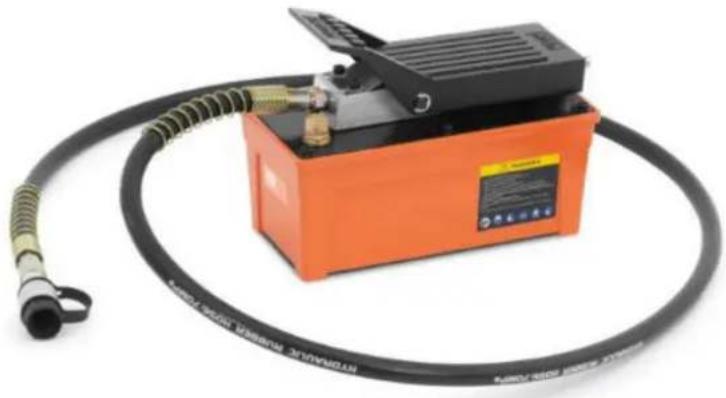

Produktas yra įrankis, plačiai naudojamas įvairiose pramonės šakose, įskaitant automobilių gamybą, inžinerines technologijas, aviaciją ir naftą. Pagrindinė jo funkcija yra perkelti hidraulinį skystį, kad būtų sukurta hidraulinė galia.

Siurblys veikia žemą oro slėgį paverčiant aukšto slėgio hidraulinės alyvos slėgiu. Tai pasiekiama naudojant žemą oro slėgį stūmoklio gale su dideliu plotu, kad būtų sukurtas didelis hidraulinis slėgis mažesnio ploto stūmoklio gale.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

Montavimas

1. Oro padavimas

Kad siurblys veiktų, reikalingas 0,3–1 MPa oro slėgis. Kai oro tiekimas yra 0,67 m³/min, o oro slėgis svyruoja nuo 0,65 MPa iki 1 MPa, pasiekiamas maksimalus alyvos tiekimas ir slėgis. Norėdami užtikrinti švarų, suteptą orą ir pailginti siurblio tarnavimo laiką, oro įleidimo angoje įrenkite alyvos ir vandens separatorių.

Siurblio jsiurbimo galas turi 1/4 NPT sandarų vamzdžio sriegį, skirtą prijungti prie oro tiekimo angos. Apvyniokite geros kokybės sriegio sandarinimo juostą aplink vamzdžio jungtį, palikdami pirmąjį sriegio apsisukimą, kad į sistemą nepatektų šiukšlės, ir tvirtai priveržkite.

2. Hidraulinės jungtys

Alyvos išleidimo angoje yra 3/8 NPT sandarus vamzdis su sriegiu. Ant vamzdžio jungties naudokite aukštos kokybės sriegio sandarinimo juostą, palikdami pirmajj sriegio apsisukimą, kad sistemoje nepatektų šiukšlių, tada priveržkite. Alyvos išleidimo vamzdis turi būti bent 70 MPa klasės aukšto slėgio vamzdis; to nepadarius, vamzdis gali sprogti arba sugesti, o tai gali sukelti rimtą pavojų susižaloti.

3. Védinimo vožtuvas (kuro užpildas)

Prieš naudodami siurblj, atlaisvinkite oro išleidimo vožtuvą 1–2 apsisukimais, kad išvengtumėte kavitacijos ir siurblio pažeidimo. Po naudojimo, transportuodami siurblj, uždarykite oro išleidimo vožtuvą. Ventiliacijos vožtuvas taip pat gali tarnauti kaip alyvos jpylimo anga; nuimkite visą ventiliacijos vožtuvą nuo siurblio dangčio, kad jpiltumėte hidraulinės alyvos.

Operacija

1. Skysčio lygio tikrinimas

Patikrinkite skysčio lygj siurblyje ir vadovaukitės skyriuje pateiktomis degalų papildymo instrukcijomis jei degalų papildymas būtinas.

2. Pedalo veikimas

Alyvos tiekimas: Norėdami pradėti alyvos tiekimą, atbulinės eigos rankenėlę nustatykite j prievado galą, kuris bus tiekiamas. Paspauskite pedalą, kad pradėtumėte alyvos tekėjimą j sistemą.

Sustabdykite alyvos tiekimą: kai pedalas yra neutralioje padėtyje (nepaspaustas ir ne išleidimo padėtyje), siurblys nustoja veikti ir palaiko slėgj.

Alyvos gražinimas: pasukite atbulinės eigos rankenėlę į priešingą alyvos angos galą. Paspauskite pedalą, kad hidraulinė sistema gražintų alyvą. Norėdami pristabdyti gražinimo procesą, tiesiog atleiskite pedalą, kuris sustabdys grįžimą ir tuo metu išlaikys momentinį slėgį.

3. Siurblio išmetimas

Įsitikinkite, kad oro išleidimo vožtuvas yra atidarytas; jei ne, atlaisvinkite jį 1–2 apsisukimais. Nustatykite atbulinės eigos svirtį i neutralią padėtį, paspauskite tiekimo pedalą 3–5 sekundes, kad išstumtumėte sistemoje įstrigusį orą, o siurblys veiks normaliai.

Valymas ir priežiūra

1. Alyvos keitimas

Hidraulinę alyvą reikia keisti kas 350 naudojimo valandų. Aplinkoje, kurioje yra daug nešvarumu, alyvos keitimo ciklas turėtų būti atitinkamai sutrumpintas.

Norėdami pakeisti alyvą, nuimkite dėklo dangtelį nuo alyvos bako. Išleiskite seną hidraulinę alyvą, kuri gali būti sugedusi arba užteršta. Išvalykite siurblio korpusą ir alyvos baką, sudėdami juos į valymo indą ir naudodami švarų dyzeliną arba žibalą. Išdžiovinus suslėgtu oru, į alyvos baką įpilkite švarios 32# hidraulinės alyvos ir vėl surinkite komponentus.

2. Oro pašalinimas

Pakeitus alyvą siurblyje gali likti oro arba transportuojant gali susidaryti oro burbuliukų. Dėl to oro variklis gali veikti nesukuriant hidraulinio slėgio. Norėdami pašalinti orą, atlikite šiuos veiksmus:

• Prijunkite suslėgta orą.
  • Nustatykite atbulinės eigos rankenėlę i vidurinę padėtį.
• Paspauskite pedalą 3-5 sekundes, kad ijungtumėte oro variklj 5-10 sekundžių.

- Patikrinkite alyvos angą pagal 4.2 alyvos tiekimo instrukcijas, kad pamatytumėte, ar alyva nenuteka iš išleidimo angos. Jei alyva išleidžiama, oras iš siurblio buvo išstumtas. Jei aliejaus nesimato, pakartokite procesą, kol iš išleidimo angos išeis aliejus.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Plastmasės, naudojamos gaminant įrenginį, gali būti perdirbamos pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

Trikčių šalinimas

Problema	Galima	priežastis
1. Oro variklis neveikia arba nustoja veikti veikimo metu.	Ilgą laiką nenaudotas, suslėgtame ore esantis kondensatas rūdija oro variklio dalys:1. Pirmyn ir atgal vožtuvas užstringa dėl alyvos arba vandens rūdžių.	1. Išardykite oro variklj, nuvalykite grįžtamojo vožtuvo dalį ir įpilkite tepalo. Arba galite į įleidimo jungtį įlašinti kelis lašus tepalinės alyvos ir įlašinti šiek tiek tepalo. Naudokite suslėgta orą, kad jį įvestumėte į oro variklj, tačiau tai tinka tik laikinai.
	2. Tepalinis tepalas praskiedžiamas kondensatu ir pašalinamas oru, stūmoklio žiedas ir vožtuvo sandarikliai yra labai susidėvėję, oro nuotėkis iš oro variklio.	2. Pakeiskite stūmoklio žiedą ir grįžtamojo vožtuvo sandariklj.
	3. Stūmoklio atstatymo spyruoklė ir cilindro galvutės viršutinė spyruoklė sulūže.	3. Pakeiskite spyruoklę.
2. Siurblys gali sukurti slėgį, bet slėgio išlaikymas nėra geras.	1. Pažeistas atbulinio vožtuvo ritės sandariklis.	1. Pakeiskite sandarinimo žiedą.
	2. Pasibaigus arba nešvarios alyvos galiojimo laikui, atbulinės eigos vožtuvas susidėvi ir blogai sandarinamas.	2. Pakeiskite alyvą, išvalykite sistemos komponentus ir pakeiskite atbulinės eigos vožtuvo dalį.
3. Siurblys negali pasiekti didžiausios slėgio vertės.	1. Oro variklis neveikia tinkamai.	1. Patikrinkite, ar įsiurbimo jungiklis ir stūmoklio žiedas nėra sandarūs ir nesandarūs.
	2. Po to, kai priemaišos patenka į apsauginį vožtuvą, sandariklis nėra geras, todėl alyva nuteka.	2. Patikrinkite apsauginį vožtuvą, išvalykite siurblio galvutę.
	3. Tas pats ir su antraja gedimo priežastimi.	3. Tas pats su antruoju pašalinimo būdu.

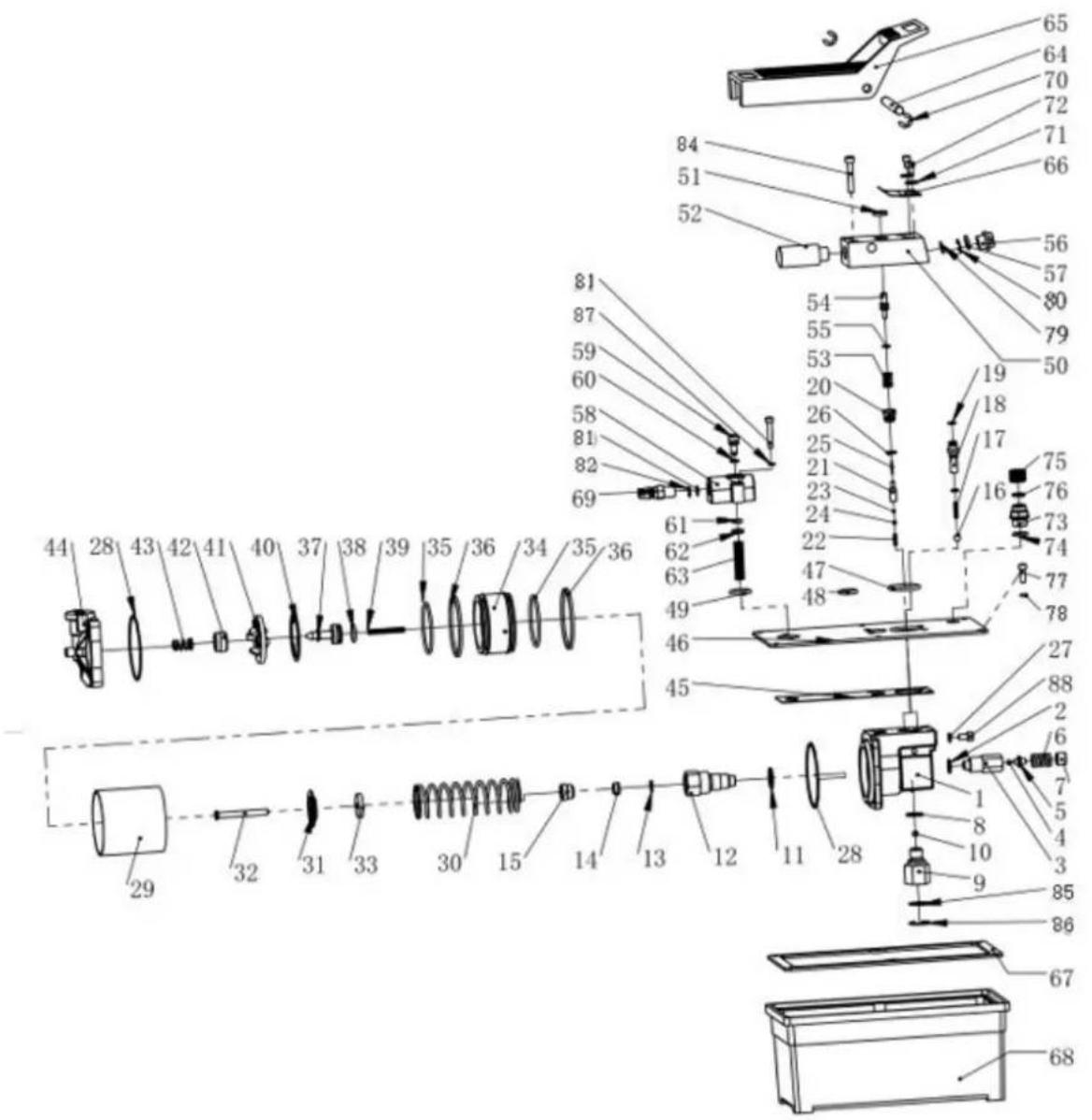

Dalių diagrama

Dalies numeris	Aprašymas	Dalies numeris	Aprašymas
1	stūmoklio siurblio korpusas	23	alyvos išleidimo vienpusis vožtuvas
2	perpildymo poveržlė	24	alyvos išleidimo rutulio laikiklis
3 perpildymo vožtuvo korpusas 25 alyvos nuleidimo antgalis
4 perpildymo vienpusis vožtuvas 26			alyvos išleidimo vožtuvo sandarinimo žiedas
5	perpildymo rutulio laikiklis	27	varinė poveržlė
6	perpildymo spyruoklė	28	oro cilindro sandarinimo žiedas
7	sureguliuokite kištuką	29	cilindro anga
8	varinė poveržlė	30	stūmoklio gražinimo spyruoklė
9	alyvos sugėrimo filtras	31	stūmoklio stabdymo plokštė
10	alyvos sugèrimo vienpusis vožtuvas	32	stūmoklis
11	varinė poverzlė	33	stūmoklio smūgiams atspari poverzlė
12	stūmoklio korpusas	34	didelis stūmoklis
13	stūmoklio sandariklio poverzlė	35	didelis stūmoklio O žiedas
14	stūmoklio sandariklio poverzlė	36	stūmoklio žiedas
15 priekinis dangtelis 37 mažas stūmoklis
16	alyvos išleidimo vienpusis vožtuvas	38	mažas stūmoklio sandarinimo žiedas
17	alyvos stabdymo spyruoklė	39	maža stūmoklio gražinimo spyruoklė
18	aukšto slėgio alyvos jungiamasis korpusas	40	didelė stūmoklio sandariklio poverzlė
19	aukšto slėgio antgalio sandarinimo žiedas	41	didelis stūmoklio dangtis
20	alyvos išleidimo vožtuvas	42	maža stūmoklio sandariklio poverzlė
21	alyvos išleidimo vožtuvo rité	43	cilindro galvutės spyruoklė
22	alyvos išleidimo vožtuvo spyruoklė	44	galinis viršelis
45	siurblio dangtelio sandariklio poverzlė	67	rezervuaro sandariklio poverzlė
46	rezervuaro dangtis	68	rezervuaras
47	alyvos išleidimo angos O formos žiedas	69	oro jleidimo jungtis
48	oro išleidimo angos O žiedas	70	užsegamas žiedas
49	oro jleidimo angos sandarinimo žiedas	71	skalbyklė
50	alyvos išleidimo vožtuvo blokas	72	varžtas
51	žiedas nuo dulkių	73	kvėpavimo vožtuvas
52	duslintuvas	74	O formos žiedas
53	alyvos išleidimo spyruoklė	75	kvėpavimo dangtelis
54	alyvos išleidimo jungiklis	76	antspaudas
55	alyvos išleidimo slėgio juosta O formos žiedas	77	varžtas
56	alyvos angos galinis dangtelis	78	nailono poverzlė
57	alyvos angos galo dangtelio O žiedas	79	alyvos gražinimo filtras
58	oro jleidimo vožtuvo korpusas	80	užsegamas žiedas
59	oro jleidimo jungiklis	81	oro jleidimo filtras
60	oro jleidimo jungiklio O formos žiedas	82	užsegamas žiedas
61	oro jleidimo jungiklio sandariklio poverzlė	83	varžtas
62	oro jleidimo angos sandariklio poverzlės dangtelis	84	varžtas
63	oro jleidimo spyruoklė	85	filtras
64	smeigtukas	86	užsegamas žiedas
65	pedalas	87	spyruoklinė poverzlė
