BRUGSANVISNING HPF-01 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Hydraulisk
Model	MSW-HPF-01
Kapacitet max olietryk [bar] 700
Olieslangens længde [meter] 2
Lufttryk [kg/cm3]	1.7-8.6
Luftforbrug [L/min] 255
Dimensioner [bredde * længde * højde; mm]. 135*330*195
Vægt [kg] 7,9

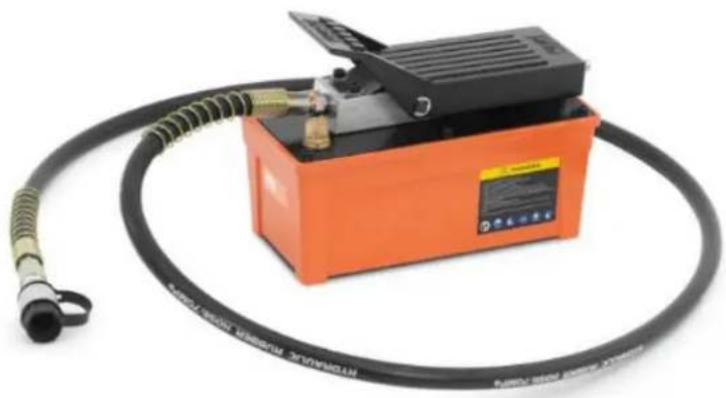

Beskrivelse af apparatet

Produktet er et værktøj, der er meget udbredt i forskellige industrier, herunder bilproduktion, ingeniørteknologi, rumfart og olie. Dens primære funktion er at flytte hydraulikvæske for at generere hydraulisk kraft.

Pumpen fungerer ved at omdanne lavt lufttryk til højtrykshydraulikolietryk. Dette opnås ved at udnytte det lave lufttryk i stempelenden med et stort areal til at generere et højt hydraulisk tryk i stempelenden med et mindre areal.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

Installation

1. Lufttilførsel

Pumpen kræver et lufttryk på 0,3 til 1 MPa for at fungere. Når lufttilførslen er 0,67 m³/min og lufttrykket varierer fra 0,65 MPa til 1 MPa, opnås maksimal olietilførsel og tryk. For at sikre ren, smurt luft og forlænge pumpens levetid skal du installere en olie-vandudskiller ved luftindtaget.

Pumpens indsugningsende har et 1/4 NPT forseglet rørgevind til tilslutning til lufttilførselsporten. Sæt gevindtætningstape af god kvalitet rundt om rørfittingen, lad den første gevinddrejning være fri for at forhindre snavs i at komme ind i systemet, og spænd godt fast.

2. Hydrauliske forbindelser

Olieudløbet har en 3/8 NPT-port med forseglet rørgevind. Brug gevindforseglingstape af høj kvalitet på rørsamlingen, og lad den første gevinddrejning være fri for at undgå snavs i systemet, og spænd den derefter. Udløbsolierøret skal være et højtryksrør på mindst 70 MPa; hvis det ikke er tilfældet, kan det resultere i, at røret sprænger eller går i stykker, hvilket udgør en alvorlig risiko for personskade.

3. Udluftningsventil (brændstofpåfyldning)

Før du bruger pumpen, skal du løsne udluftningsventilen med 1 til 2 omgange for at forhindre kavitation og beskadigelse af pumpen. Luk udluftningsventilen, når pumpen transporteres efter brug. Udluftningsventilen kan også bruges som oliepåfyldningsåbning; fjern hele udluftningsventilen fra pumpedækslet for at fylde hydraulikolie på.

Handling

1. Kontrol af væskeniveauet

Kontrollér væskeniveauet i pumpen, og følg instruktionerne for påfyldning af brændstof i afsnittet , hvis det er nødvendigt at fylde brændstof på.

2. Betjening af pedalerne

Tilførsel af olie: For at starte olietilførslen skal du sætte vendehåndtaget i den ende af porten, der skal tilføres olie. Tryk på pedalen for at starte olieflowet til systemet.

Returnering af olie: Drej vendehåndtaget til den modsatte ende af olieporten. Træd på pedalen, så det hydrauliske system kan returnere olie. For at stoppe returprocessen skal du blot slippe pedalen, hvilket vil stoppe returnen og opretholde det øjeblikkelige tryk i det øjeblik.

3. Pumpens udstødning

Sørg for, at udluftningsventilen er åben; hvis ikke, skal du løsne den med 1 til 2 omgange. Sæt vendehåndtaget i neutral position, tryk på forsyningspedalen i 3 til 5 sekunder for at lukke eventuel luft ud af systemet, og pumpen vil derefter fungere normalt.

Hydraulikolien skal udskiftes for hver 350 timers brug. I miljøer med høje niveauer af snavs bør olieskiftcyklussen forkortes tilsvarende.

Når du skal skifte olie, skal du fjerne dækslet fra olietanken. Tøm den gamle hydraulikolie, som kan være blevet forringet eller forurenet. Rengør pumpehuset og olietanken ved at lægge dem i en rengøringsbeholder og bruge ren diesel eller petroleum. Efter tørring med trykluft fyldes olietanken op med ren 32# hydraulikolie, og komponenterne samles igen.

2. Fjernelse af luft

Der kan være luft tilbage i pumpen efter et olieskift, eller der kan dannes luftbobler under transport. Det kan få luftmotoren til at køre uden at generere hydraulisk tryk. Følg disse trin for at fjerne luften:

• Tilslut trykluft.
• Sæt vende håndtaget i midterposition.
• Tryk på pedalen i 3-5 sekunder for at aktivere luftmotoren i 5-10 sekunder.
• Tjek olieporten ved hjælp af 4.2 olieforsyningsinstruktioner for at se, om der lækker olie fra udløbet. Hvis olien slipper ud, er luften i pumpen blevet presset ud. Hvis der ikke er synlig olie, skal du gentage processen, indtil der kommer olie ud af udløbet.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges efter deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Problemløsning

Problem	Mulig	årsag
1. Luftmotoren virker ikke eller holder op med at virke under drift.	Hvis man ikke bruger den i lang tid, vil kondensat i trykluft føre til, at luftmotorens dele ruster:1. Rundkørselsventilen sidder fast på grund af olie- eller vandrust.	1. Afmonter luftmotoren, rengør rundkørselsventilen og tilsæt fedt. Alternativt kan du tilsætte et par dråber smøreolie ved indsugningsleddet og derefter tilsætte lidt smørefedt. Brug trykluft til at føre det ind i luftmotoren, men det er kun egnet til midlertidig brug.
	2. Smørefedt fortyndes af kondensat og fjernes derefter af luften, stempelringen og rundkørselsventilens tætninger er meget slidte, luftlækage fra luftmotoren.	2. Udskift stempelringen og rundkørselsventilens tætning.
	3. Stemplets nulstillingsfjeder og topstykkets øverste fjeder er knækket.	3. Udskift fjederen.
2. Pumpen kan producere tryk, men trykholdningen er ikke god.	1. Beskadiget spoleforsegling på vendeventilen.	1. Udskift tætningsringen.
	2. Udløbet eller uren olie får reverseringsventilen til at blive slidt og tætne dårligt.	2. Skift olie, rengør systemkomponenterne, og udskift reverseringsventilen.
3. Pumpen kan ikke nå 1. Luftmotoren fungerer ikke 1. Kontroller, om
den maksimale trykværdi.	korrekt.	indsugningskontakten og stempelringen ikke er godt forseglet og utæt.
	2. Når urenhederne kommer ind i sikkerhedsventilen, er forseglingen ikke god, hvilket resulterer i olielækage.	2. Kontroller sikkerhedsventilen, rengør pumpehovedet.
	3. Det samme med den anden årsag til fiasko.	3. Det samme med den anden eliminationsmetode.

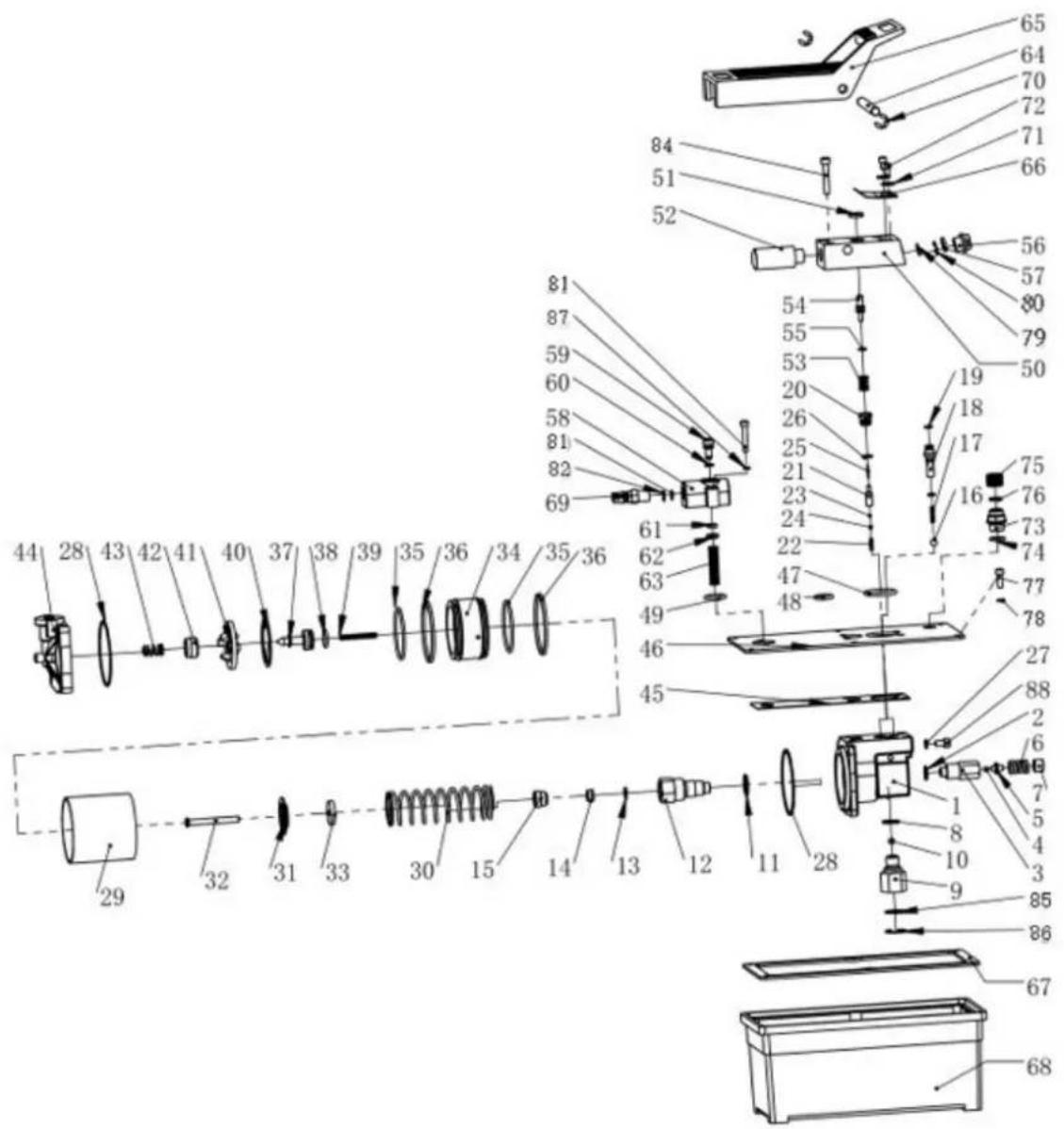

Diagram over dele

Delnummer	Beskrivelse af apparatet	Delnummer	Beskrivelse af apparatet
1	Stempelpumpehus	23	Envejsventil
2 Overløbsskive 24 holder til olieafløbskugle
3 overløbsventilens krop 25 fingerbøl til oliedræn

4 overløb envejsventil 26 O-ring til olieaftapningsventil
5	Overløbskugleholder	27 kobberskive
6	overløbsfjeder	28 tætningsring til
7	Juster stikket	29 cylinderboring
8	kobberskive	30 stemplets returfjed
9	Olieabsorptionsfilter	31 Plunger stop
10	olieabsorberende envejsventil	32 Stempel
11	kobberskive	33 stempel anti-hit skive
12	stemplets krop	34 stort stempel
13	stempelforseglingsskive	35 O-ring til stort stempel
14	stempelforseglingsskive	36 Stempelring
15	forreste omslag	37 lille stempel
16	Envejsventil til olieudløb	38 lille stempel O-ring
17	olie-stop-fjeder	39 lille stempels returfjeder
18	Forbindelseshus til højtryksolie	40 stor stempelforseglingsskive
19	O-ring til højtryksdyse	41 stort stempeldæksel
20	olieaftapningsventil	42 lille stempelforseglingsskive
21	olieaftapningsventil spole	43 cylinderhovedfjeder
22	Fjeder til olieaftapningsventil	44 bagside
45	tætningsskive til pumpedæksel	67 reservoirets tætningsskive
46	Reservoirdæksel	68 Reservoir
47	O-ring til olieudløb	69 Luftindtagsstik
48	O-ring til udluftning	70 Snapring
49	O-ring til luftindtag	71 vaskemaskine
50	blok til olieudløbsventil	72 bolt
51	Anti-støv-ring	73 Åndedrætsventil
52	Lyddæmper	74 Tætningsring (o-ring)
53	olieaftapningsfjeder	75 Åndedrætsværn
54	Olieafløbskontakt	76 sæl
55	olieaftapningsstang O-ring	77 bolt
56	endekappe til olieport	78 nylonskive
57	O-ring til olieportens endedæksel	79 olie returfilter
58	Ventilhus til luftindtag	80 Snapring
59	kontakt til luftindtag	81 luftindgangsfilter
60	O-ring til luftindtagskontakt	82 Snapring
61	tætningsskive til luftindtagskontakt	83 bolt
62	luftindtagets tætningsskive hætte	84 bolt
63	luftindtagsfjeder	85 filter
64	nål	86 Snapring
65	Fodpedal	87 Fjederskive
66	returfjeder	88 bolt
