BRUKSANVISNING HPF-01 MSW

Suspender olietilførslen: Når pedalen er i neutral position (ikke trykket ned og ikke i afløbsposition), stopper pumpen med at køre og holder trykket.

Rengøring og vedligeholdelse

1. Olieskift

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

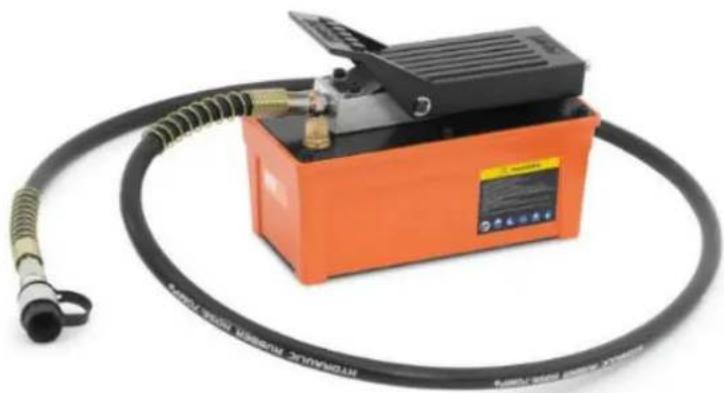

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Hydraulisk
Modell	MSW-HPF-01
Kapasitet maks oljetrykk [bar] 700
Oljeslangelengde [meter] 2
Lufttrykk [kg/cm3] 1.7-8.6
Luftforbruk [L/min] 255
Dimensjoner [bredde * lengde * høyde; mm] 135*330*195
Vekt [kg] 7,9

Beskrivelse

Produktet er et verktøy som er mye brukt i ulike bransjer, inkludert bilproduksjon, ingeniørteknologi, romfart og petroleum. Dens primære funksjon er å flytte hydraulikkvæske for å generere hydraulisk kraft.

Pumpen fungerer ved å konvertere lavt lufttrykk til høytrykks hydraulikkoljetrykk. Dette oppnås ved å utnytte det lave lufttrykket ved stempelenden med et stort areal for å generere høyt hydraulisk trykk i stempelenden med et mindre areal.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

Installasjon

1. Lufttilførsel

Pumpen krever et lufttrykk på 0,3 til 1 MPa for drift. Når lufttilførselen er 0,67 m³/min og lufttrykket varierer fra 0,65 MPa til 1 MPa, oppnås maksimal oljetilførsel og trykk. For å sikre ren, smurt luft og forlenge pumpens levetid, installer en olje-vann-separator ved luftinntaket.

Pumpens inntaksende har en 1/4 NPT forseglet rørgjenge for tilkobling til lufttilførselsporten. Vikle gjengeforseglingstape av god kvalitet rundt rørkoblingen, la den første gjengen være fri for å hindre at rusk kommer inn i systemet, og stram godt til.

2. Hydrauliske koblinger

Oljeutløpet har en 3/8 NPT forseglet rørgjenget port. Bruk gjengeforseglingstape av høy kvalitet på rørskjøten, la den første gjengen være fri for å unngå rusk i systemet, og stram den deretter. Utløpsoljerøret bør være minst et 70 MPa høytrykksrør; unnlatelse av å gjøre dette kan føre til rørbrudd eller havari, noe som utgjør en alvorlig risiko for personskade.

3. Lufteventil (drivstoffpåfylling)

Før du bruker pumpen, løsne lufteventilen 1 til 2 omdreininger for å forhindre kavitasjon og skade på pumpen. Steng lufteventilen ved transport av pumpen etter bruk. Utluftingsventilen kan også tjene som en oljepåfyllingsport; fjern hele lufteventilen fra pumpedekselet for å fylle på hydraulikkolje.

Bruk

Sjekk væskenivået i pumpen og følg instruksjonene for fylling i avsnittet hvis det er nødvendig å fylle drivstoff.

2. Pedaloperasjonen

Oljetilførsel: For å starte oljetilførsel, sett reverseringshåndtaket til portenden som skal leveres. Trykk på pedalen for å starte oljestrømmen til systemet.

Stopp oljetilførselen: Når pedalen er i nøytral posisjon (ikke trykket inn og ikke i dreneringsposisjon), slutter pumpen å gå og holder trykket.

Oljeretur: Drei reverseringshåndtaket til motsatt oljeportende. Trykk på pedalen for å la hydraulikksystemet returnere olje. For å pause returprosessen, slipper du bare pedalen, som vil stoppe returen og opprettholde det øyeblikkelige trykket i det øyeblikket.

3. Pumpe eksos

Sørg for at ventilasjonsventilen er åpen; hvis ikke, løsne den 1 til 2 omdreininger. Sett reverseringsspaken i nøytral posisjon, trykk på forsyningspedalen i 3 til 5 sekunder for å fjerne eventuell luft som er fanget i systemet, og pumpen vil da fungere normalt.

Rengjøring og vedlikehold

1. Oljeskift

Hydraulikkolje bør skiftes hver 350. driftstime. I miljøer med høye nivåer av smuss, bør oljeskiftesyklusen forkortes tilsvarende.

For å skifte olje, fjern kassedekselet fra oljetanken. Tapp ut den gamle hydraulikkoljen, som kan ha blitt forringet eller blitt forurenset. Rengjør pumpehuset og oljetanken ved å legge dem i en rensebeholder og bruke ren diesel eller parafin. Etter tørking med trykkluft, fyll på oljetanken med ren 32# hydraulikkolje og sett sammen komponentene igjen.

2. Luftfjerning

Luft kan forbli i pumpen etter et oljeskift, eller det kan dannes luftbobler under transport. Dette kan føre til at luftmotoren går uten å generere hydraulisk trykk. Følg disse trinnene for å fjerne luften:

• Koble til trykkluft.
• Sett reverseringshåndtaket til midtposisjon.
• Trykk på pedalen i 3-5 sekunder for å koble inn luftmotoren i 5-10 sekunder.
• Sjekk oljeporten ved å bruke 4.2 oljetilførselsinstruksjonene for å se om det lekker olje fra utløpet. Hvis oljen slippes ut, er luften i pumpen drevet ut. Hvis ingen olje er synlig, gjenta prosessen til det kommer olje ut av utløpet.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Sjekk symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten kan resirkuleres etter deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Løsning av problemer

Problem	Mulig	årsak
1. Luftmotoren virker ikke eller slutter å fungere under drift.	Lang tid ikke brukt, kondensat i trykkluft rustende luftmotordeler fører til:1. Rundtursventil setter seg fast på grunn av olje eller vannrust.	1. Demonter luftmotoren, rengjør rundtursventildelen og tilsett fett. Alternativt kan du tilsette noen dråper smøreolje ved inntaksleddet og deretter tilsette litt smørefett. Bruk trykkluft for å føre den inn i luftmotoren, men dette er kun egnet for midlertidig bruk.
	2. Smørefett fortynnes av kondensat og tas deretter bort av luften, stempelringen og ventilpakningene er sterkt slitt, luftlekkasje fra luftmotoren.	2. Skift ut stempelringen og tur-retur-ventiltetningen.
	3. Stempel-tilbakestillingsfjæren og toppfjæren på topplokket er ødelagt.	3. Bytt ut fjæren.
2. Pumpen kan produsere trykk, men trykkholdingen er ikke god.	1. Skadet reverserende ventilspoletetning.	1. Skift ut tetningsringen.
	2. Utløpt eller uren olje fører til at vendeventilen slites og tetter dårlig.	2. Skift olje, rengjør systemkomponentene og skift ut vendeventildelen.
3. Pumpen kan ikke nå maksimal trykkverdi.	1. Luftmotoren fungerer ikke som den skal.	1. Sjekk om inntaksbryteren og stempelringen ikke er godt tette og utett.
	2. Etter at urenhetene kommer inn i sikkerhetsventilen, er tetningen ikke god, noe som resulterer i oljelekkasje.	2. Sjekk sikkerhetsventilen, rengjør pumpehodet.
	3. Samme med den andre årsaken til	3. Samme med den andre
	feilen. elimineringsmetoden.

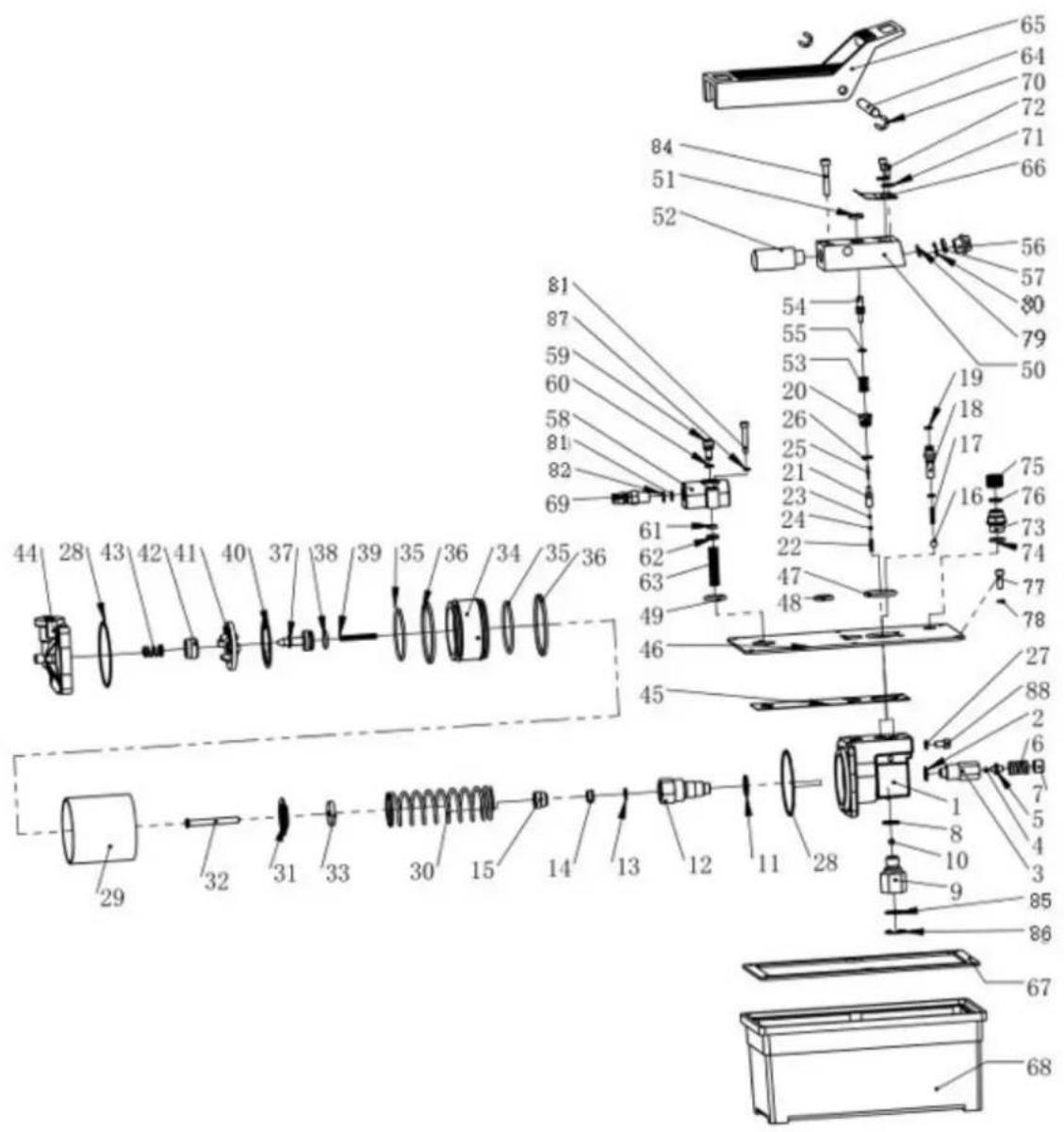

Delediagram

Artikkelnummer	Beskrivelse	Artikkelnummer	Beskrivelse
1	stempelpumpehus	23	oljetappe
2	overløpsvasker	24	oljeavløpskuleholder
3	overløpsventilhus	25	oljeavløps
4	øp enveisventil 26 oljetømmeventil O-ring
5	overløpsballholder	27	kobber
6	overløpsfjær	28	luftsylinder
7	juster pluggen 29 sylinderboring
8	kobber	skive	30 stemp
9	oljeabsorpsjonsfilter	31	stempelstopplate
10	oljeabsorpsjon enveisventil	32	stempel
11	kobber skive	33	stempel anti-slag skive

enveisventil

fingerbøl

tetning:

12	stempelkroppen	34	stort
13	stempelpakningsskive	35	stor	stempel
14	stempelpakningsskive	36	stempelring
15	frontdeksel	37	lite
16 oljeutløp enveisventil 38 liten stempel O-ring
17	oljestoppfjær	39	liten
18	høytrykksoljekoblingskropp	40	stor	stempeltetningsskive
19	høytrykksdyse	O-ring	41	stort
20	oljetømmeventil	42	liten	stempeltetningsskive
21	oljetømmeventilspole	43	sylinderhodefjær
22	oljetømmeventilfjær	44	bakdeksel
45	pumpedeksel tetningsskive	67	reservoartetningsskive
46	reservoardeksel	68	reservoar
47	oljeutløp O-ring	69	kontakt for luftinntak
48	luftventil O-ring	70	läsering
49	luftinntak	O-ring	71	vaskemaskin
50	oljeutløpsventilblokk	72	bolt
51	anti-støv ring	73	pusteventil
52	lyddemper	74	O-ring
53	oljeavløpsfjær	75	pustehette
54	oljetømmebryter	76	forsegle
55	oljedreneringstrykk bar O-ring	77	bolt
56	oljeport endelokk	78	nylon skive
57	oljeport endelokk O-ring	79	oljereturfilter
58	luftinntaksventilhus	80	läsering
59	bryter for luftinntak	81	luftinntaksfilter
60	luftinntaksbryter O-ring	82	läsering
61	luftinntaksbryter tetningsskive	83	bolt
62	luftinntakspakningsvaskerhette	84	bolt
63	luftinntaksfjær	85	filter
64	pin	86	läsering
65	fotpedal	87	fjærskive
66	tilbake våren	88	bolt
