MODE D'EMPLOI HPF-01 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit Pompe à pied hydraulique
Modèle	MSW-HPF-01
Capacité pression d'huile max [bar] 700
Longueur du tuyau d'huile [mètre] 2
Pression atmosphérique [kg/cm3] 1.7-8.6
Consommation d'air [L/min] 255
Dimensions [largeur * longueur * hauteur; mm]	135*330*195
Poids [kg] 7,9

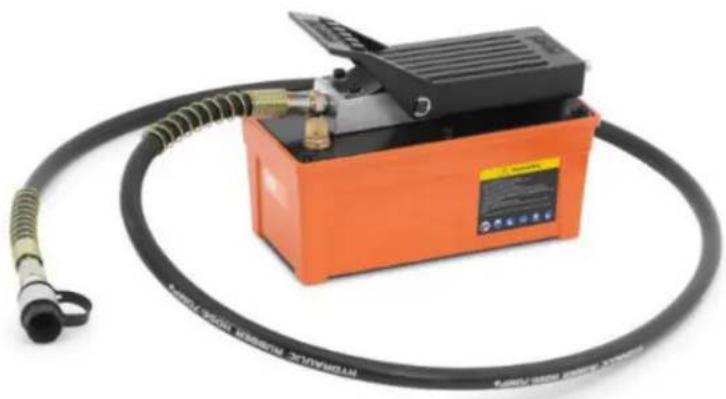

Description de l'appareil

Le produit est un outil largement utilisé dans divers secteurs, notamment la fabrication automobile, la technologie d'ingénierie, l'aérospatiale et le pétrole. Sa fonction principale est de déplacer le fluide hydraulique pour générer de l'énergie hydraulique.

La pompe fonctionne en convertissant une basse pression d'air en pression d'huile hydraulique haute pression. Ceci est obtenu en utilisant la faible pression d'air à l'extrémité du piston avec une grande surface pour générer une pression hydraulique élevée à l'extrémité du piston avec une surface plus petite.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

Installation

1. Alimentation en air

La pompe nécessite une pression d'air de 0,3 à 1 MPa pour fonctionner. Lorsque l'alimentation en air est de 0,67 m³/min et que la pression d'air varie de 0,65 MPa à 1 MPa, l'alimentation en huile et la pression maximales sont atteintes. Pour garantir un air propre et lubrifié et prolonger la durée de vie de la pompe, installez un séparateur huile-eau à l'admission d'air.

L'extrémité d'admission de la pompe est dotée d'un filetage de tuyau scellé 1/4 NPT pour la connexion à l'orifice d'alimentation en air. Enroulez du ruban d'étanchéité pour filetage de bonne qualité autour du raccord de tuyau, en laissant le premier filetage libre pour empêcher les débris de pénétrer dans le système, et serrez fermement.

2. Raccords hydrauliques

La sortie d'huile est dotée d'un orifice fileté étanche de 3/8 NPT. Utilisez du ruban d'étanchéité pour filetage de haute qualité sur le joint du tuyau, en laissant le premier filetage libre pour éviter les débris dans le système, puis serrez-le. Le tuyau de sortie d'huile doit être un tuyau haute pression d'au moins 70 MPa ; le non-respect de cette consigne peut entraîner l'éclatement ou la panne du tuyau, ce qui présente un risque grave de blessures corporelles.

3. Soupape de ventilation (remplissage de carburant)

Avant d'utiliser la pompe, desserrez la soupape de ventilation de 1 à 2 tours pour éviter la cavitation et l'endommagement de la pompe. Fermez la vanne de ventilation lors du transport de la pompe après utilisation. La soupape de ventilation peut également servir d'orifice de remplissage d'huile ; retirez toute la soupape de ventilation du couvercle de la pompe pour ajouter de l'huile hydraulique.

Opération

1. Vérification du niveau de liquide

Vérifiez le niveau de liquide dans la pompe et suivez les instructions de ravitaillement dans la section si un ravitaillement en carburant est nécessaire.

2. Le fonctionnement de la pédale

Alimentation en huile : Pour démarrer l'alimentation en huile, placez la poignée d'inversion sur l'extrémité du port qui sera alimenté. Appuyez sur la pédale pour initier le flux d'huile vers le système.

Suspendre l'alimentation en huile : Lorsque la pédale est en position neutre (non enfoncée et non en position de vidange), la pompe s'arrête de fonctionner et maintient la pression.

Retour d'huile : tournez la poignée d'inversion vers l'extrémité opposée de l'orifice d'huile. Appuyez sur la pédale pour permettre au système hydraulique de restituer l'huile. Pour mettre en pause le processus de retour, il suffit de relâcher la pédale, ce qui arrêtera le retour et maintiendra la pression instantanée à ce moment-là.

3. Échappement de la pompe

Assurez-vous que la soupape de ventilation est ouverte ; si ce n'est pas le cas, desserrez-la de 1 à 2 tours. Placez le levier d'inversion en position neutre, appuyez sur la pédale d'alimentation pendant 3 à 5 secondes pour expulser l'air emprisonné dans le système, et la pompe fonctionnera alors normalement.

Nettoyage et entretien

1. Vidange

L'huile hydraulique doit être remplacée toutes les 350 heures d'utilisation. Dans les environnements avec des niveaux de saleté élevés, le cycle de vidange d'huile doit être raccourci en conséquence.

Pour changer l'huile, retirez le couvercle du réservoir d'huile. Vidanger l'huile hydraulique usagée, qui peut s'être détériorée ou avoir été contaminée. Nettoyez le corps de la pompe et le réservoir d'huile en les plaçant dans un récipient de nettoyage et en utilisant du diesel ou du kérosène propre. Après séchage à l'air comprimé, remplissez le réservoir d'huile avec de l'huile hydraulique propre 32# et réassemblez les composants.

2. Élimination de l'air

Après une vidange d'huile, de l'air peut rester dans la pompe ou des bulles d'air peuvent se former pendant le transport. Cela peut entraîner le fonctionnement du moteur pneumatique sans générer de pression hydraulique. Pour éliminer l'air, suivez ces étapes :

• Raccorder l'air comprimé.
- Placez la poignée de marche arrière sur la position médiane.
- Appuyez sur la pédale pendant 3 à 5 secondes pour engager le moteur pneumatique pendant 5 à 10 secondes.
- Vérifiez l'orifice d'alimentation en huile à l'aide des instructions d'alimentation en huile 4.2 pour voir si de l'huile fuit par la sortie. Si l'huile est libérée, l'air contenu dans la pompe a été expulsé. Si aucune huile n'est visible, répétez le processus jusqu'à ce que l'huile sorte de la sortie.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés en suivant leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.

Résolution de problèmes

Problème	Cause(s)	possible(s)
1. Le moteur pneumatique ne fonctionne pas ou cesse de fonctionner pendant le fonctionnement.	Une longue période d'inutilisation, la condensation dans l'air comprimé et la rouille des pièces du moteur pneumatique entraînent :1. La vanne aller-retour se bloque à cause de la rouille due à l'huile ou à l'eau.	1. Démontez le moteur pneumatique, nettoyez la pièce de la vanne aller-retour et ajoutez de la graisse. Alternativement, vous pouvez ajouter quelques gouttes d'huile lubrifiante au niveau du joint d'admission, puis ajouter un peu de graisse lubrifiante. Utilisez de l'air comprimé pour l'introduire dans le moteur pneumatique, mais cela ne convient que pour une utilisation temporaire.
	2. La graisse lubrifiante est diluée par le condensat puis emportée par l'air, les segments de piston et les joints de soupape aller-retour sont très usés, fuite d'air du moteur pneumatique.	2. Remplacez le segment de piston et le joint de soupape aller-retour.
	3. Le ressort de réinitialisation du 3. Remplacez le ressort.

Solution

	piston et le ressort supérieur de la culasse sont cassés.
2. La pompe peut produire de la pression, mais la pression n'est pas maintenue correctement.	1. Joint de bobine de soupape d'inversion endommagé.	1. Remplacez la bague d'étanchéité.
	2. L'huile périmée ou impure provoque l'usure de la soupape d'inversion et une mauvaise étanchéité.	2. Changez l'huile, nettoyez les composants du système et remplacez la pièce de la vanne d'inversion.
3. La pompe ne peut pas atteindre la valeur de pression maximale.	1. Le moteur pneumatique ne fonctionne pas correctement.	1. Vérifiez si l'interrupteur d'admission et le segment de piston ne sont pas bien scellés et ne fuient pas.
	2. Une fois que les impuretés pénètrent dans la soupape de sécurité, l'étanchéité n'est pas bonne, ce qui entraîne une fuite d'huile.	2. Vérifiez la soupape de sécurité, nettoyez la tête de la pompe.
	3. Même chose avec la deuxième cause d'échec.	3. Même chose avec la deuxième méthode d'élimination.

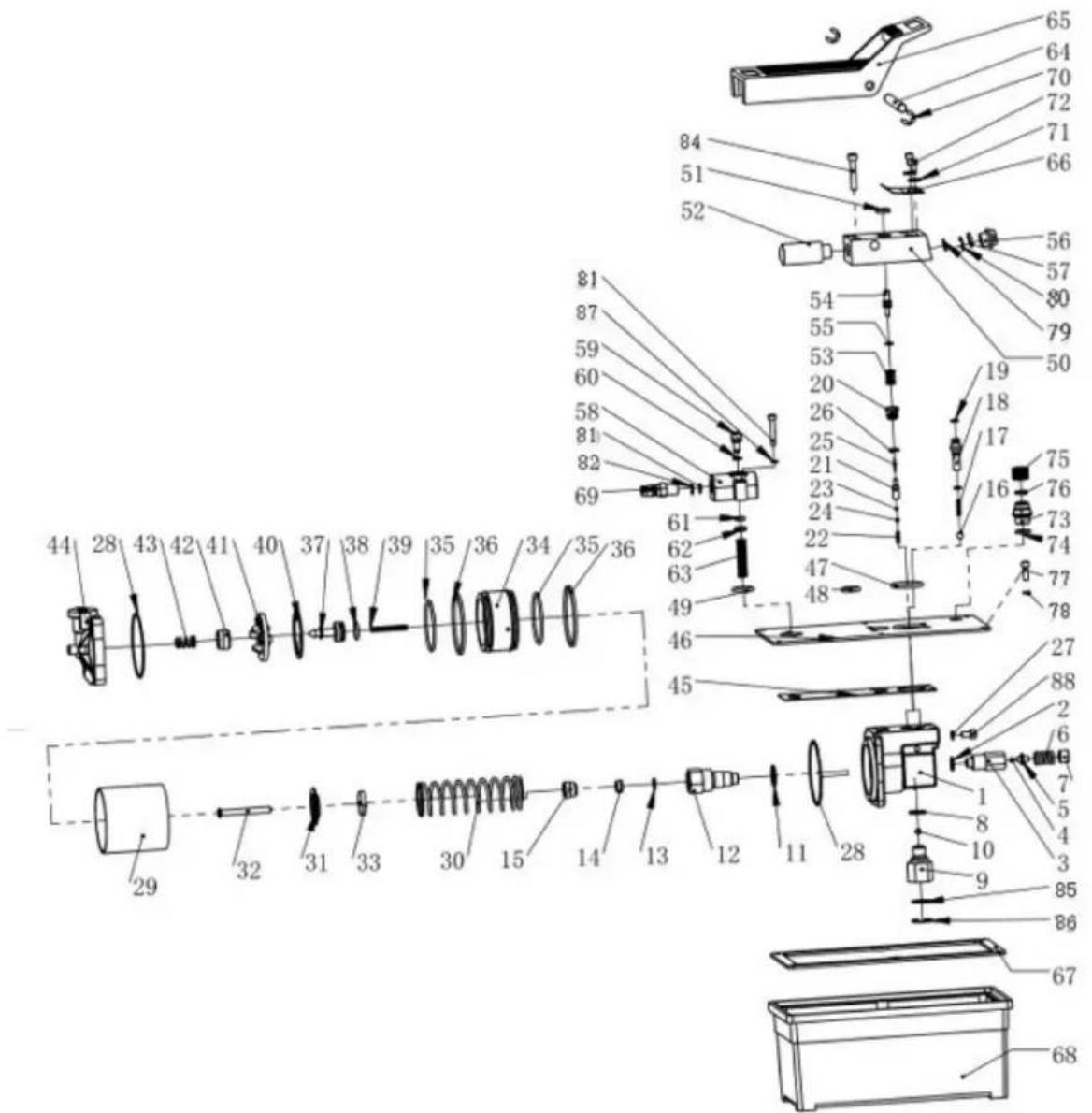

Schéma des pièces

Numéro de la pièce	Description de l'appareil	Numéro de la pièce	Description de l'appareil
1 corps de pompe à piston 23			soupape unidirectionnelle de vidange d'huile
2 rondelle de débordement 24 support de boule de vidange d'huile
3 corps de soupape de trop-plein 25 dé à coudre de vidange d'huile
4 clapet anti-retour de trop-plein 26			joint torique de la soupape de vidange d'huile
5 porte-balle de débordement 27 rondelle en cuivre
6 ressort de débordement 28			joint d'étanchéité du cylindre pneumatique
7 ajuster la prise 29 alésage du cylindre
8 rondelle en cuivre	30		ressort de rappel du piston
9 filtre d'absorption d'huile	31		plaque d'arrêt du piston
10 soupape unidirectionnelle d'absorption d'huile	32		piston
11 rondelle en cuivre 33 rondelle anti-choc à piston
12 corps du piston 34 gros piston
13 rondelle d'étanchéité du piston 35 gros joint torique de piston
14 rondelle d'étanchéité du piston 36 segment de piston
15 couverture avant 37 petit piston
16	soupape unidirectionnelle de sortie d'huile	38 petit joint torique de piston
17	ressort d'arrêt d'huile	39	petit ressort de rappel de piston
18	corps de raccordement d'huile haute pression	40	grande rondelle d'étanchéité de piston
19	joint torique de buse haute pression	41	gros couvercle de piston
20	soupape de vidange d'huile	42	petite rondelle d'étanchéité de piston
21	bobine de soupape de vidange d'huile	43	ressort de culasse
22	ressort de soupape de vidange d'huile	44	quatrième de couverture
45	joint de couvercle de pompe	67	rondelle d'étanchéité du réservoir
46	couvercle du réservoir	68	réservoir
47	joint torique de sortie d'huile	69	connecteur d'entrée d'air
48	joint torique de ventilation 70		anneau élastique
49	joint torique d'admission d'air	71	rondelle
50	bloc de soupape de sortie d'huile	72	boulon
51	anneau anti-poussière	73	soupape de respiration
52	silencieux	74	Joint torique
53	ressort de vidange d'huile	75	bonnet de respiration
54 interrupteur de vidange d'huile 76			joint
55	Joint torique de la barre de pression de vidange d'huile	77	boulon
56	bouchon d'extrémité du port d'huile	78	rondelle en nylon
57	Joint torique du bouchon d'extrémité du port d'huile	79	filtre de retour d'huile
58	corps de soupape d'admission d'air	80	anneau élastique
59	interrupteur d'admission d'air	81	filtre d'admission d'air
60	joint torique de l'interrupteur d'admission d'air	82	anneau élastique
61	rondelle d'étanchéité de l'interrupteur d'admission d'air	83	boulon
62	bouchon de rondelle d'étanchéité d'admission d'air	84	boulon
63	ressort d'admission d'air	85	filtre
64	épingle	86	anneau élastique
65	pédale	87	rondelle élastique
66 ressort de rappel 88			boulon
