BRUKSANVISNING HPF-01 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Hydraulisk
Modell	MSW-HPF-01
Kapacitet max oljetryck [bar] 700
Oljeslangens längd [meter] 2
Lufttryck [kg/cm3] 1.7-8.6
Luftförbrukning [L/min] 255
Mätt [bredd * längd * höjd; mm] 135*330*195
Vikt [kg] 7,9

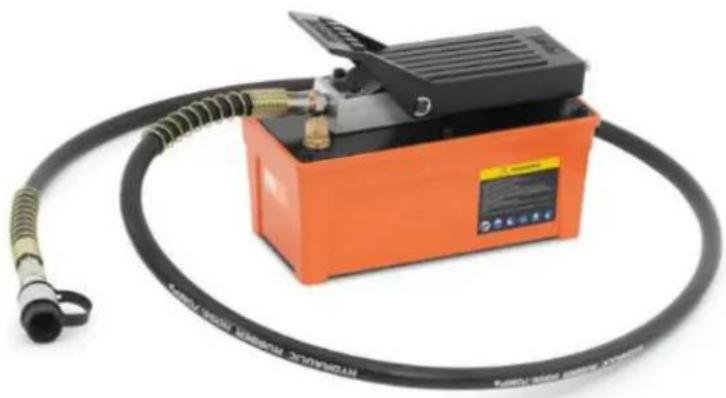

Beskrivning

Produkten är ett verktyg som används i stor utsträckning inom olika industrier, inklusive biltillverkning, ingenjörsteknik, flyg och petroleum. Dess primära funktion är att flytta hydraulvätska för att generera hydraulisk kraft.

Pumpen fungerar genom att omvandla lågt lufttryck till hydrauloljetryck med högt tryck. Detta uppnås genom att utnyttja det låga lufttrycket i kolvänden med en stor yta för att generera högt hydraultryck i kolvänden med en mindre yta.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Installation

1. Lufttillförsel

Pumpen kräver ett lufttryck på 0,3 till 1 MPa för drift. När lufttillförseln är 0,67 m ^3 /min och lufttrycket varierar från 0,65 MPa till 1 MPa, uppnås maximal oljetillförsel och tryck. För att säkerställa ren, smord luft och förlänga pumpens livslängd, installera en olje-vattenavskiljare vid luftintaget.

Pumpens inloppsände har en 1/4 NPT-tät rörgänga för anslutning till lufttillförselporten. Linda gängtätningstejp av god kvalitet runt rörkopplingen, lämna den första gångan fri för att förhindra att skräp kommer in i systemet, och dra åt ordentligt.

2. Hydrauliska anslutningar

Oljeutloppet har en 3/8 NPT-tätad rörgängad port. Använd gängtätningstejp av hög kvalitet på rörskarven, lämna den första gångan fri för att undvika skräp i systemet, dra sedan åt den. Oljeutloppsröret bör vara ett högtrycksrör av minst 70 MPa kvalitet; underlåtenhet att göra det kan leda till rörsprängningar eller haverier, vilket utgör en allvarlig risk för personskador.

3. Avluftningsventil (bränslepäfyllning)

Innan du använder pumpen, lossa avluftningsventilen med 1 till 2 varv för att förhindra kavitation och skador på pumpen. Stäng avluftningsventilen vid transport av pumpen efter användning. Avluftningsventilen kan också fungera som oljepåfyllningsport; ta bort hela avluftningsventilen från pumpkåpan för att fylla på hydraulolja.

Användning

1. Kontrollera vätskenivån

Kontrollera vätskenivån i pumpen och följ tankningsinstruktionerna i avsnittet om tankning är nödvändig.

2. Pedaloperationen

Oljetillförsel: För att starta oljetillförseln, ställ växlingshandtaget till den portände som kommer att levereras. Tryck på pedalen för att starta oljeflödet till systemet.

Stoppa oljetillförseln: När pedalen är i neutralläge (inte nedtryckt och inte i dräneringsläge) slutar pumpen att gå och håller trycket.

Oljeretur: Vrid reverseringshandtaget till den motsatta änden av oljeporten. Tryck på pedalen för att låta hydraulsystemet återföra olja. För att pausa returprocessen, släpp helt enkelt pedalen, vilket stoppar returnen och bibehåller det momentana trycket i det ögonblicket.

3. Pump avgaser

Se till att avluftningsventilen är öppen; Om inte, lossa den 1 till 2 varv. Ställ växlingsspaken i neutralt läge, tryck på matningspedalen i 3 till 5 sekunder för att släppa ut all luft som fastnat i systemet, och pumpen kommer sedan att fungera normalt.

Rengöring och underhåll

1. Oljebyte

Hydraulolja bör bytas ut var 350:e drifttimme. I miljöer med höga halter av smuts bör oljebytescykeln förkortas därefter.

För att byta olja, ta bort kåpan från oljetanken. Töm den gamla hydrauloljan, som kan ha försämrats eller blivit förorenad. Rengör pumphuset och oljetanken genom att placera dem i en rengöringsbehållare och använda ren

diesel eller fotogen. Efter torkning med tryckluft, fyll på oljetanken med ren 32# hydraulolja och sätt tillbaka komponenterna.

2. Avlägsnande av luft

Luft kan finnas kvar i pumpen efter ett oljebyte, eller luftbubblor kan bildas under transport. Detta kan göra att luftmotorn går utan att generera hydraultryck. Följ dessa steg för att ta bort luften:

• Anslut tryckluft.
  • Ställ backhandtaget i mittläget.
• Tryck ned pedalen i 3-5 sekunder för att koppla in luftmotorn i 5-10 sekunder.
• Kontrollera oljeporten med hjälp av 4.2 oljetillförselinstruktionerna för att se om olja läcker från utloppet. Om oljan släpps ut har luften i pumpen drivits ut. Om ingen olja är synlig, upprepa processen tills olja kommer ut ur utloppet.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasten som används för att konstruera enheten kan återvinnas enligt deras märkningar. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Felsökning

Problem	Möjlig	orsak
1. Luftmotorn fungerar inte eller slutar fungera under drift.	Lång tid ej använd, kondensat i tryckluft som rostar luftmotordelar leder till:1. Rundtursventilen fastnar på grund av olja eller vattenrost.	1. Demontera luftmotorn, rengör tur- och returventildelen och fyll på med fett. Alternativt kan du tillsätta några droppar smörjolja vid insugningsleden och sedan tillsätta lite smörjfett.Använd tryckluft för att föra in den i luftmotorn, men detta är endast lämpligt för tillfällig användning.
	2. Smörjfett späds ut med kondensat och tas sedan bort av luften,kolvringen och ventiltätningarna är mycket slitna, luftläckage från luftmotorn.	2. Byt ut kolvringen och returventilens tätning.
	3. Kolvens återställningsfjäder och topplocksfjädern är trasiga.	3. Sätt tillbaka fjädern.
2. Pumpen kan producera tryck men tryckhällningen är inte bra.	1. Skadad tätning för växlingsventilens slid.	1. Byt ut tätningsringen.
	2. Utgången eller oren olja gör att växelventilen slits och tätar dåligt.	2. Byt olja, rengör systemkomponenterna och byt ut växelventildelen.
3. Pumpen kan inte nå det maximala tryckvärdet.	1. Luftmotorn fungerar inte som den ska.	1. Kontrollera om insugningsbrytaren och kolvringen inte är väl tätade och otäta.
	2. Efter att föroreningarna kommit in i säkerhetsventilen är tätningeninte bra, vilket resulterar i oljeläckage.	2. Kontrollera säkerhetsventilen,rengör pumphuvudet.
	3. Samma sak med den andra orsaken till fel.	3. Samma med den andra elimineringsmetoden.

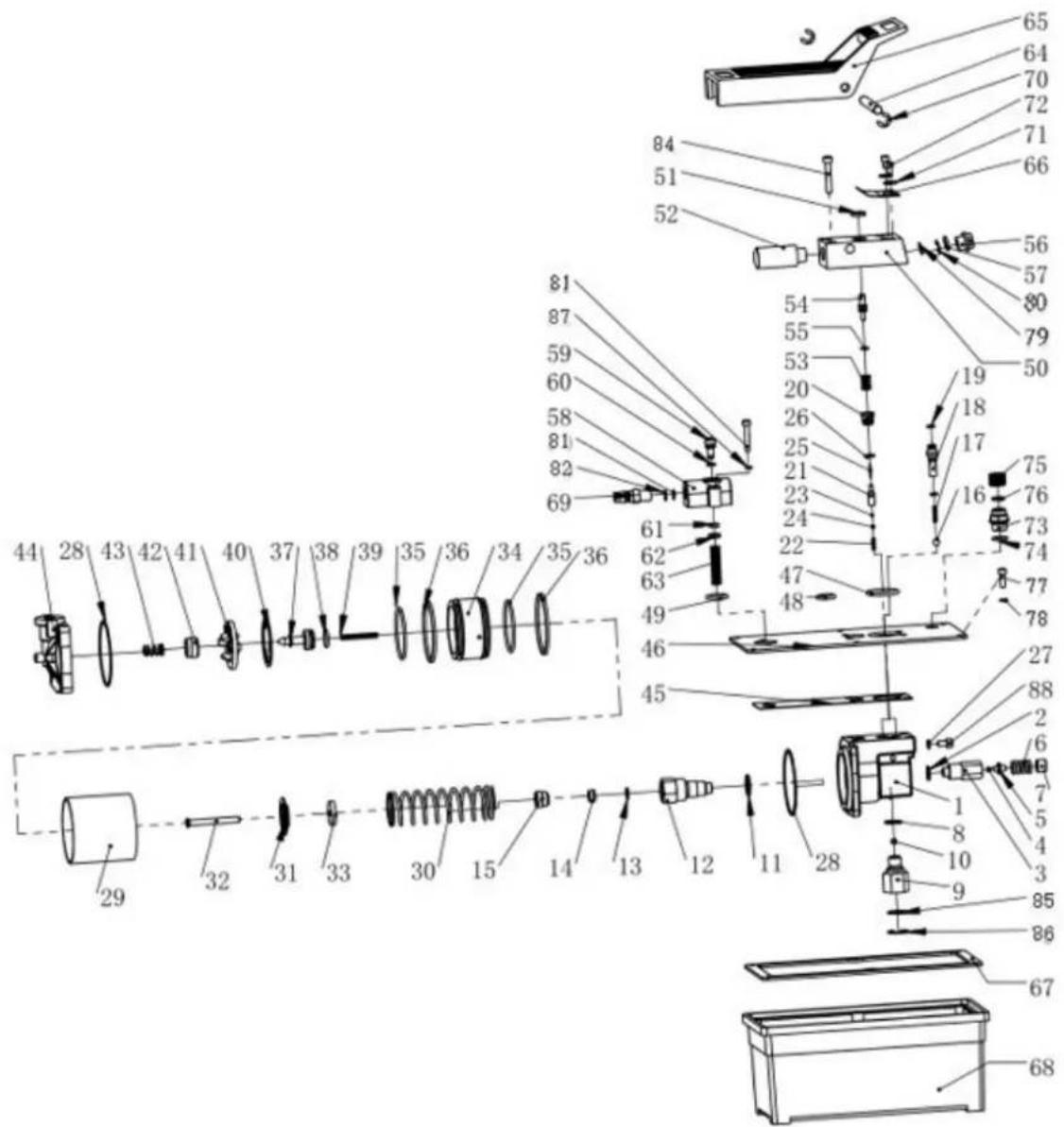

Delar diagram

Nummer på del	Beskrivning	Nummer på del	Beskrivning
1 kolv	pumpskropp 23 envägsventil för oljeavtappning
2 över	loppsbricka 24 hållare för oljeavtappning
3	överströmningsventilhus	25	oljeavloppshy
4	bräddavloppsventil	26	oljeavtappningsventil
5	överloppsbollhållare	27	kopparbr
6	översvämningsfjäder	28	luftcylinderns
7	justera pluggen 29 cylinderlopp
8	kopparbricka	30	kolvreturfjäder

O-ri

tätningsring

9	oljeabsorptionsfilter	31	kolvstopplatta
10	oljeabsorption envägsventil	32	kolven anti-slagbricka kolv
11	kopparbricka	33	kolv
12	kolvkropp	34	stor
13	kolvtätningsbricka 35 stor kolv O-ring
14	kolvtätningsbricka	36	kolvring
15	främre omslaget 37 liten kolv
16	oljeutlopp envägsventil	38	liten kolv O-ring
17	oljestoppfjäder 39	liten kolv returfjäder
18	högtrycksoljeanslutningskropp	40	stor kolvtätningsbricka
19	högtrycksmunstyckes O-ring	41	stort kolvskydd
20	oljeavtappningsventil	42	liten kolvtätningsbricka
21	oljeavtappningsventilspol	43	cylindertoppsfjäder
22	oljeavtappningsventil fjäder	44	bakre omslag
45	pumpkåpa tätningsbricka	67	reservoartätningsbricka
46	reservoarlock	68	reservoar
47	oljeutlopp O-ring	69	luftintagskontakt
48	luftventil O-ring	70	snäppring
49	luftintags O-ring	71	tvättmaskin
50	oljeutloppsventilblock	72	bult
51	anti-damm ring	73	andningsventil
52	ljuddämpare	74	O-ring
53	oljeavtappningsfjäder	75	andningsmössa
54	oljeavtappningsbrytare	76	täta
55	oljeavtappningstryck bar O-ring	77	bult
56	oljeport ändlock	78	nylonbricka
57	oljeport ändlock O-ring	79	oljereturfilter
58	luftintagsventilhuset	80	snäppring
59	strömbrytare för luftintag	81	luftintagsfilter
60	O-ring för luftintag	82	snäppring
61	luftintagsbrytare tätningsbricka	83	bult
62	luftintag tätningsbricka lock	84	bult
63	luftintagsfjäder	85	filtrera
64	stift	86	snäppring
65	fotpedal	87	fjäderbricka
66	returfjäder	88	bult
