NAUDOJIMO INSTRUKCIJA HPM-03 MSW
Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai privalomi. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą info@expondo.com.
Techniniai duomenys
| Parametrų aprašymas | Parametrų reikšmė |
| Produkto pavadinimas Hidraulinis rankinis siurblys | |
| Modelis | MSW-HPM-03 |
| Didžiausias talpos slėgis [bar] 700 | |
| Žarnos ilgis [metras] 1,8 | |
| Didžiausias hidraulinis cilindras [tonos] 100 | |
| Matmenys [plotis * ilgis * aukštis; mm] 150*2490*210 | |
| Svoris [kg] 9 |
Aprašymas

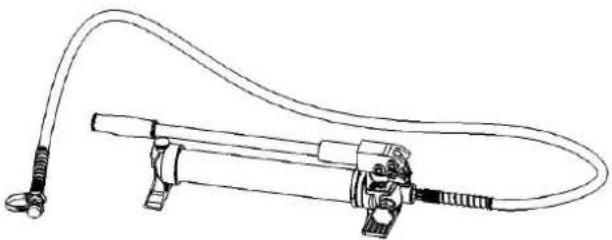

Šis gaminys naudojamas sujungimui su hidraulinėmis darbo galvutėmis, kurios plačiai naudojamos elektros statybose ir kitose statybvietėse.
Naudotojas atsako už bet kokią żalą, atsiradusią dėl jrenginio naudojimo ne pagal paskirtį.
Operacija
Komponentai


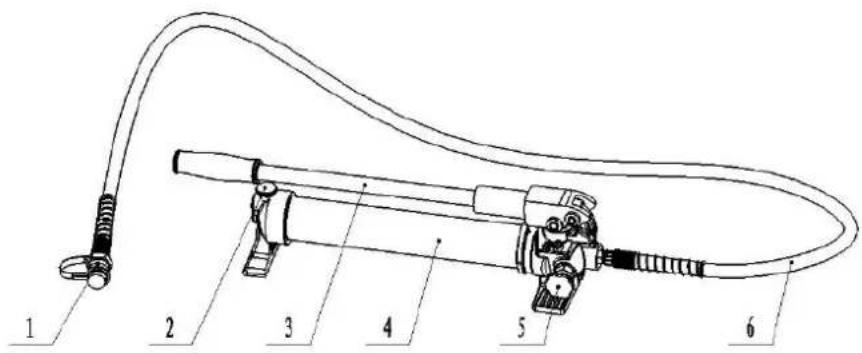

1 2 3 4 5 6| Skaičius | Komponento pavadinimas Funkcija | |
| 1 Sukabintuvas Sujungimui su darbine galvute | ||
| 2 | Varžtas | Alyvos vamzdeliui uždengti, kad alyva nenutekėtų |
| 3 | Aktyvi rankena | Dėl operacijos |
| 4 Siurblio korpusas Aliejui laikyti | ||
| 5 | Pasukite varžtą | Slėgio mažinimui |
| 6 | Žarna | Naftos transportavimui |
Instrukcijos
JSPÉJIMAS!
- Švelniai pumpuokite rankeną, kad alyva tekėtų sklandžiai, kitaip sugadinsite hidraulinę sistemą.
- Prašome nedaužyti jokios įrankio dalies; kitu atveju tai pavojinga operatoriui.

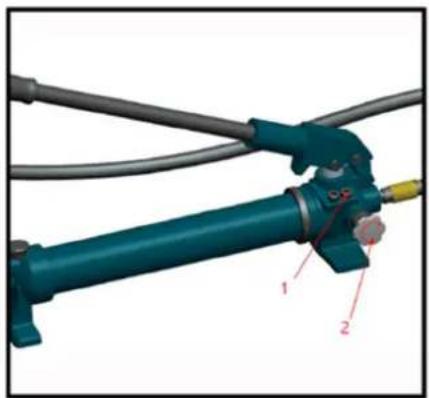

Žiūrėkite toliau pateiktą iliustraciją:
1- Imontuotas apsauginis vožtuvas
2- Atleiskite slėgį rankiniu būdu
3- Prijunkite movą prie kito padalijimo įrankio
4- Prieš pradėdami dirbti, tvirtai pasukite varžtą pagal laikrodžio rodyklę
5- Rankenos siurbimas
6- Baige darba pasukite varztą prieš laikrodžio rodyklę, kad sumażintumėte slėgį
PAVOJUS! Jungiklis gali greitai ir lengvai prijungti siurblj su kitu įrankiu. Vyriškos ir moteriškos jungtys turi gerai sujungti, kitaip operatorius gali sužeisti.
Valymas ir priežiūra
JSPÉJIMAS!
- Sugadinta jranga gali rimtai susižaloti. Nenaudokite pažeistos jrangos. Jei atsiranda nejprastas triukšmas ar vibracija, prieš naudodami toliau, pataisykite problemą.
-
Dulkės arba oras įrankio viduje sugadins sandarinimo rinkinį, todėl įrankis praras savo funkciją. Keisdami alyvą įsitikinkite, kad alyva yra skaidri ir į alyvą nepatenka dulkių. Šiek tiek palaukite ir visiškai išleiskite alyvą iš alyvos vamzdelio prieš įkišdami alyvos kamštį.
-
Prieš kiekvieną naudojimą patikrinkite bendrą įrankio būklę. Patikrinkite, ar mova yra švari, patikrinkite, ar nėra atsilaisvinusių varžtų, judančių dalių nesutapimo ar nesusirišimo, įtrūkusių ar sulūžusių dalių ar kitų sąlygų, kurios gali turėti įtakos saugiam jos veikimui.
- Panaudoje nuvalykite išorinius įrankio paviršius švaria, drėgna, metalinį įrankio paviršių ir štampus ištepkite nuo rūdžių apsaugančia alyva, kad nesurūdytų. Laikykite įrankį sausoje aplinkoje. Movą reikia laiku uždengti dangteliu, kitaip dulkės pateks ir užterš alyvą.
- Prietaisą turėtų atlikti tik kvalifikuotas techninės priežiūros specialistas.
- Norėdami pailginti įrankio tarnavimo laiką, pakeiskite alyvą kas metus. Įsitikinkite, kad aliejus filtruojamas 120 akių tinkleliu arba didesniu nei 30 μm sieteliu. Tuo tarpu išvengiama dulkių aliejaus puodelyje.
- Po ilgo naudojimo sandarinimo rinkiniai bus pažeisti, jei yra nuotėkis, susisiekite su mumis dėl sandarinimo rinkinių keitimo.
ATSARGIAI! Mūvėkite gumines pirštines, kad išvengtumėte tiesioginio sąlyčio su alyva. Jei atsitiktinai pateko ant odos, nedelsdami nuplaukite vietą muilu ir vandeniu. Kad apsaugotumėte aplinką, panaudotas alyvas išmeskite j vyriausybės patvirtintą apdorojimo jmonę.

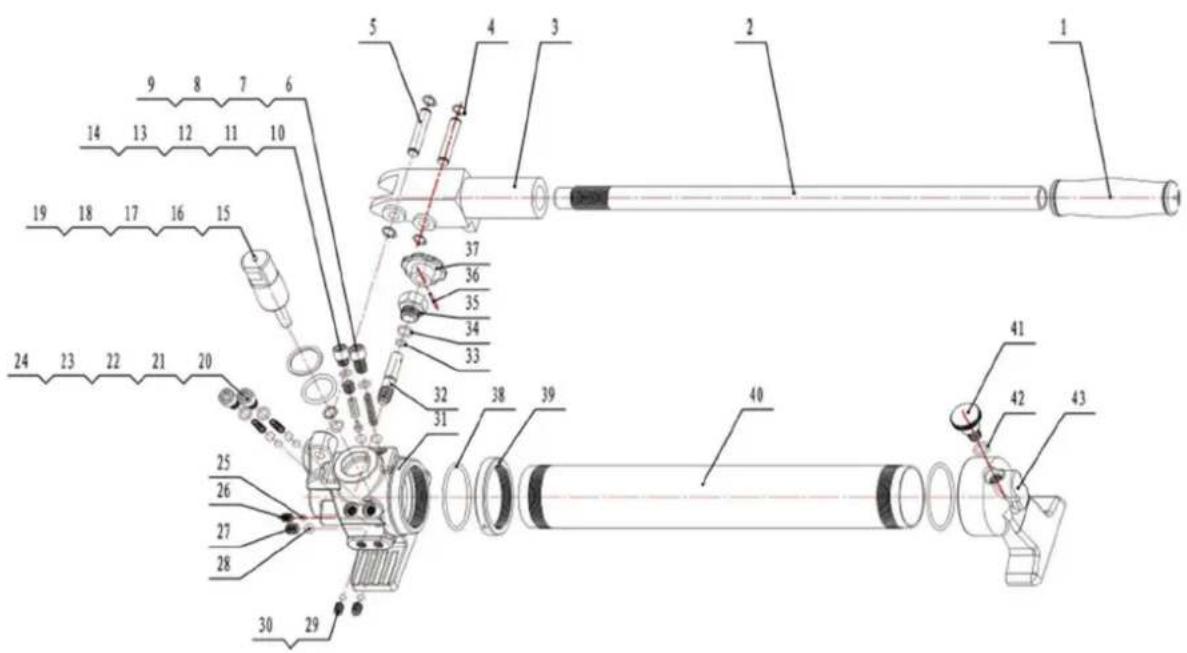

Dalių diagrama
| Dalies numeris Aprašymas Kiekis | ||
| 1 | Rankena | 1 |
| 2 | Aktyvi | rankena |
| 3 | Rankena | 1 |
| 4 Elastinis užsegamas žiedas 4 | ||
| 5 | Smeigtukas | 2 |
| 6 Plieninis rutulys (SΦ8) | 1 | |
| 7 | Spyruoklė apsauginiam vožtuvui 1 | |
| 8 O formos žiedas 1 | ||
| 9 Šešiakampis varžtas (M10*16,4) 1 | ||
| 10 Plieninis rutulys (SΦ8) | 1 | |
| 11 Apsauginio vožtuvo šerdis 1 | ||
| 12 | Šešiakampis varžtas (M10*10) | 1 |
| 13 | O formos žiedas 1 | |
| 14 | Šešiakampis varžtas (M10Φ8) | 1 |
| 15 | O formos žiedas 1 | |
| 16 | Plastikinis žiedas (Φ13*Φ10*1,4) | 1 |
| 17 | O formos žiedas 1 | |
| 18 | Plastikinis žiedas (Φ34*Φ28*1,68) | 1 |
| 19 | Stūmoklis | 1 |
| 20 | Plieninis rutulys (Φ6) | 2 |
| 21 | Plieninis rutulys (Φ8) | 2 |
| 22 | Spyruoklė (Φ0,4*Φ6,8*22) | 2 |
| 23 | O formos žiedas 2 | |
| 24 | Šešiakampis varžtas (M10Φ13.6) | 2 |
| 25 Plieninis rutulys (SΦ6) | 1 | |
| 26 | Šešiakampis varžtas (M8*10) 1 | |
| 27 | Šešiakampis varžtas (M10*10) | 1 |
| 28 Plieninis rutulys (SΦ8) | 1 | |
| 29 Plieninis rutulys (SΦ8) | 2 | |
| 30 Šešiakampis varžtas (M8*10) 2 | ||
| 31 | Siurblio | korpusas |
| 32 | Vožtuvo | kotas |
| 33 O formos žiedas 1 | ||
| 34 O formos žiedas 1 | ||
| 35 | Vožtuvo | gaubtas |
| 36 Elastingas tiesus kaištis 1 | ||
| 37 | Pasukite | varžtą |
| 38 O formos žiedas 2 | ||
| 39 | Veleno | veržlė |
| 40 | Aliejaus | maišelis |
| 41 | Varžtas | 1 |
| 42 O formos žiedas 1 | ||
| 43 | Galinė sėdynė | 1 |
