ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SST-NX5R5 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Μαλακός εκκινητής
Μοντέλο	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Ι σ χ ύς [kW]	22	11	5,5
Ε ίο ο δος V [V, N~ / Hz]	400, 3~/ 50
Έξ ο δος V [V, N~ / Hz]	0-400, 3~/ 50
εισάγω [A]	45	25	13
Διάμετρος κύριου κυκλώματος [mm2]	10 4 2,5
Θερμοκραοία εργ ασίας [°C]	-25~60
Θερμοκραοία απο θήκευοης [°C]	-40~70
Τπερφόρτωσηκιν ητήρα	Τάξη 10
Πρότυπο	EN60947-4-2
Βαθμός προστασίας	IP20
Διαστάσεις [πλάτος x μήκος x ύψος; mm]	88 x 118 x 220
Βάρος [kg]	1,8	1,7	1,7

1. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συς προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥ ΠΟΛΥ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε τη λειτουργία χωρίς προβλήματα, χρησιμοποιήστε την σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας. Η συσκευή έχει σχεδιαστεί για να μειώνει τους κινδύνους εκπομπής θορύβου στο ελάχιστο, λαμβάνοντας υπόψη την τεχνολογική πρόοδο και τις ευκαιρίες μείωσης του θορύβου.

Θρύλος

Το προϊόν πληροί τα σχετικά πρότυπα ασφαλείας.

Διαβάστε τις οδηγίες πριν τη χρήση.

Το προϊόν πρέπει να ανακυκλώνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΠΡΟΣΟΧΗ! ή ΘΥΜΑΣΤΕ! Ισχύει για τη δεδομένη κατάσταση. (γενικό προειδοποιητικό σήμα)

ΠΡΟΣΟΧΗ! Προειδοποίηση ηλεκτροπληξίας!

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ! Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ή ακόμα και θάνατο.

Οι όροι "συσκευή" ή "προϊόν" χρησιμοποιούνται στις προειδοποιήσεις και τις οδηγίες για αναφορά: Μαλακός εκκινη τής

2.1. Ηλεκτρική ασφάλεια

a) Το φις πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το βύσμα με κανέναν τρόπο. Η χρήση γνήσιων βυσμάτων και αντίστοιχων πριζών μειώνει τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε να αγγίζετε γειωμένα στοιχεία όπως σωλήνες, θερμάστρες, λέβητες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν η γειωμένη συσκευή εκτεθεί σε βροχή, έρθει σε άμεση επαφή με υγρή επιφάνεια ή λειτουργεί σε υγρό περιβάλλον. Η είσοδος νερού στη συσκευή αυξάνει τον κίνδυνο ζημιάς στη συσκευή και ηλεκτροπληξίας.
c) Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια.
d) Χρησιμοποιήστε το καλώδιο μόνο για την προβλεπόμενη χρήση του. Μην το χρησιμοποιείτε ποτέ για να μεταφέρετε τη συσκευή ή για να βγάλετε το φις από την πρίζα. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας, λάδια, αιχμηρές άκρες ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Εάν εργάζεστε με τη συσκευή σε εξωτερικούς χώρους, βεβαιωθείτε ότι χρησιμοποιείτε ένα καλώδιο επέκτασης κατάλληλο για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.
f) Εάν η χρήση της συσκευής σε υγρό περιβάλλον δεν μπορεί να αποφευχθεί, θα πρέπει να εφαρμοστεί συσκευή υπολειπόμενου ρεύματος (RCD). Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
g) Μη χρησιμοποιείτε τη συσκευή εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο ή παρουσιάζει εμφανή σημάδια φθοράς. Ένα κατεστραμμένο καλώδιο ρεύματος θα πρέπει να αντικατασταθεί από εξειδικευμένο ηλεκτρολόγο ή από το κέντρο σέρβις του κατασκευαστή.
h) Για να αποφύγετε ηλεκτροπληξία, μην βυθίζετε το καλώδιο, το φις ή τη συσκευή σε νερό ή άλλα υγρά. Μη χρησιμοποιείτε τη συσκευή σε βρεγμένες επιφάνειες.
i) ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΗ ΖΩΗ! Κατά τον καθαρισμό, μην βυθίζετε ποτέ τη συσκευή σε νερό ή άλλα υγρά.
j) Μην το χρησιμοποιείτε σε πολύ υγρά περιβάλλοντα ή σε άμεση γειτνίαση με δεξαμενές νερού.
k) Αποτρέψτε το να βραχεί η συσκευή. Κίνδυνος ηλεκτροπληξίας!

2.2. Ασφάλεια στο χώρο εργασίας

a) Βεβαιωθείτε ότι ο χώρος εργασίας είναι καθαρός και καλά φωτισμένος. Ένας ακατάστατος ή κακώς φωτισμένος χώρος εργασίας μπορεί να οδηγήσει σε ατυχήματα. Προσπαθήστε να σκεφτείτε μπροστά, παρατηρήστε τι συμβαίνει και χρησιμοποιήστε την κοινή λογική όταν εργάζεστε με τη συσκευή.
b) Μη χρησιμοποιείτε τη συσκευή σε δυνητικά εκρηκτικό περιβάλλον, για παράδειγμα παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η συσκευή παράγει σπινθήρες που μπορεί να αναφλέξουν σκόνη ή αναθυμιάσεις.
c) Εάν ανακαλύψετε ζημιά ή ακανόνιστη λειτουργία, απενεργοποιήστε αμέσως τη συσκευή και αναφέρετε το σε έναν επόπτη χωρίς καθυστέρηση.
d) Εάν δεν είστε βέβαιοι για το εάν η συσκευή λειτουργεί σωστά ή εάν διαπιστώσετε ζημιά, επικοινωνήστε με το κέντρο σέρβις του κατασκευαστή.
e) Μόνο το κέντρο σέρβις του κατασκευαστή μπορεί να κάνει επισκευές στη συσκευή. Μην επιχειρήσετε να κάνετε επισκευές μόνοι σας!
f) Σε περίπτωση πυρκαγιάς, χρησιμοποιήστε έναν πυροσβεστήρα σκόνης ή διοξειδίου του άνθρακα (CO2) (ένας που προορίζεται για χρήση σε ηλεκτροφόρες συσκευές) για να τον σβήσετε.
g) Απαγορεύεται η είσοδος παιδιών ή μη εξουσιοδοτημένων ατόμων σε χώρο εργασίας. Μια απόσπαση της προσοχής μπορεί να έχει ως αποτέλεσμα την απώλεια του ελέγχου της συσκευής.
h) Ελέγχετε τακτικά την κατάσταση των ετικετών ασφαλείας. Εάν οι ετικέτες είναι δυσανάγνωστες, πρέπει να αντικατασταθούν.
i) Διατηρήστε αυτό το εγχειρίδιο διαθέσιμο για μελλοντική αναφορά. Εάν αυτή η συσκευή μεταβιβαστεί σε τρίτο μέρος, θα πρέπει να μεταβιβαστεί το εγχειρίδιο μαζί της.
j) Φυλάξτε τα στοιχεία συσκευασίας και τα μικρά εξαρτήματα συναρμολόγησης σε μέρος που δεν είναι διαθέσιμο στα παιδιά.
k) Κρατήστε τη συσκευή μακριά από παιδιά και ζώα.

Θυμάμαι! Όταν χρησιμοποιείτε τη συσκευή, προστατεύστε τα παιδιά και άλλους παρευρισκόμενους.

2.3. Προσωπική ασφάλεια

a) Μη χρησιμοποιείτε τη συσκευή όταν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκούλ, ναρκωτικών ή φαρμάκων που μπορεί να επηρεάσουν σημαντικά την ικανότητα χειρισμού της συσκευής.
b) Η συσκευή θα πρέπει να λειτουργεί από ειδικευμένους ηλεκτρολόγους σύμφωνα με τις προδιαγραφές ασφαλείας, συμπεριλαμβανομένης της εγκατάστασης, της πιλοτικής λειτουργίας και της συντήρησης κ.λπ.
c) Η συσκευή δεν έχει σχεδιαστεί για χειρισμό από άτομα (συμπεριλαμβανομένων παιδιών) με περιορισμένες νοητικές και αισθητηριακές λειτουργίες ή άτομα που δεν έχουν σχετική εμπειρία ή/και γνώση, εκτός εάν επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για το πώς να χειρίζονται το συσκευή.
d) Ο χειρισμός της συσκευής μπορεί να γίνει μόνο από άτομα με φυσική κατάσταση που είναι ικανά να τη χειρίζονται, κατάλληλα εκπαιδευμένα, εξοικειωμένα με αυτό το εγχειρίδιο και εκπαιδευμένα στο πλαίσιο της επαγγελματικής υγείας και ασφάλειας.
e) Όταν εργάζεστε με τη συσκευή, χρησιμοποιήστε την κοινή λογική και παραμείνετε σε εγρήγορση. Η προσωρινή απώλεια συγκέντρωσης κατά τη χρήση της συσκευής μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

f) Χρησιμοποιήστε εξοπλισμό ατομικής προστασίας όπως απαιτείται για την εργασία με τη συσκευή, όπως καθορίζεται στην ενότητα 1 «Υπόμνημα». Η χρήση σωστού και εγκεκριμένου εξοπλισμού ατομικής προστασίας μειώνει τον κίνδυνο τραυματισμού.
g) Για να αποτρέψετε την κατά λάθος ενεργοποίηση της συσκευής, βεβαιωθείτε ότι ο διακόπτης είναι στη θέση OFF πριν συνδέσετε σε μια πηγή ρεύματος.
h) Μην υπερεκτιμάτε τις ικανότητές σας. Όταν χρησιμοποιείτε τη συσκευή, διατηρήστε την ισορροπία σας και παραμείνετε σταθεροί ανά πάσα στιγμή. Αυτό θα εξασφαλίσει καλύτερο έλεγχο της συσκευής σε απροσδόκητες καταστάσεις.
i) Η συσκευή δεν είναι παιχνίδι. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.
j) Μην βάζετε τα χέρια σας ή άλλα αντικείμενα μέσα στη συσκευή ενώ είναι σε χρήση!

2.4. Ασφαλής χρήση συσκευής

a) Μην υπερφορτώνετε τη συσκευή. Χρησιμοποιήστε τα κατάλληλα εργαλεία για τη συγκεκριμένη εργασία. Μια σωστά επιλεγμένη συσκευή θα εκτελέσει την εργασία για την οποία σχεδιάστηκε καλύτερα και με πιο ασφαλή τρόπο.
b) Η τάση που χρησιμοποιείται από το προϊόν είναι επικίνδυνη, η οποία μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο άλλων. Απαγορεύεται το άγγιγμα του τερματικού μετά την ηλεκτροδότηση της συσκευής ή κατά τη λειτουργία. Αν και η συσκευή είναι απενεργοποιημένη, ενδέχεται να υπάρχει τάση στον ακροδέκτη εξόδου.
c) Η συσκευή θα πρέπει να χρησιμοποιείται σύμφωνα με τις ονομαστικές προδιαγραφές του προϊόντος. Πριν από τη χρήση, ελέγξτε την ακρίβεια διαφόρων παραμέτρων, όπως ο κινητήρας ισχύος και η συχνότητα του προϊόντος ή της συσκευής.
d) Η συσκευή έχει περάσει τη δοκιμή μόνωσης πριν φύγει από το εργοστάσιο. Η λανθασμένη δοκιμή megger μπορεί να βλάψει το προϊόν ή να μειώσει τη διάρκεια ζωής του προϊόντος.
e) Απαγορεύεται αυστηρά η σύνδεση ισχυρού ηλεκτρικού ρεύματος σε δευτερεύουσες γραμμές όπως RUN και COM. Το δευτερεύον τερματικό τροφοδοτικό μπορεί να προκαλέσει ζημιά στην κύρια πλακέτα.
f) Μην χρησιμοποιείτε τη συσκευή εάν ο διακόπτης "ON/OFF" δεν λειτουργεί σωστά (δεν ενεργοποιεί και απενεργοποιεί τη συσκευή). Οι συσκευές που δεν μπορούν να ενεργοποιηθούν και να απενεργοποιηθούν χρησιμοποιώντας το διακόπτη «ON/OFF» είναι επικίνδυνες, δεν πρέπει να χρησιμοποιούνται και πρέπει να επισκευαστούν.
g) Βεβαιωθείτε ότι το βύσμα είναι αποσυνδεδεμένο από την πρίζα πριν επιχειρήσετε οποιεσδήποτε ρυθμίσεις, αντικαταστάσεις εξαρτημάτων ή προτού αφήσετε τη συσκευή στην άκρη. Τέτοιες προφυλάξεις θα μειώσουν τον κίνδυνο τυχαίας ενεργοποίησης της συσκευής.
h) Αποσυνδέστε τη συσκευή από την παροχή ρεύματος πριν ξεκινήσετε τη ρύθμιση, τον καθαρισμό και τη συντήρηση. Ένα τέτοιο προληπτικό μέτρο μειώνει τον κίνδυνο τυχαίας ενεργοποίησης.
i) Όταν δεν χρησιμοποιείται, αποθηκεύστε σε ασφαλές μέρος, μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με τη συσκευή και δεν έχουν διαβάσει το εγχειρίδιο χρήσης. Η συσκευή μπορεί να αποτελέσει κίνδυνο στα χέρια άπειρων χρηστών.
j) Διατηρήστε τη συσκευή σε άριστη τεχνική κατάσταση. Πριν από κάθε χρήση, ελέγχετε για γενική ζημιά, ειδικά ελέγχετε τα κινούμενα εξαρτήματα για ραγισμένα μέρη ή στοιχεία και για οποιεσδήποτε άλλες συνθήκες που μπορεί να επηρεάσουν την ασφαλή λειτουργία της συσκευής. Εάν εντοπιστεί ζημιά, παραδώστε τη συσκευή για επισκευή πριν τη χρήση.
k) Κρατήστε τη συσκευή μακριά από παιδιά.

1) Η επισκευή ή η συντήρηση της συσκευής θα πρέπει να πραγματοποιείται από εξειδικευμένα άτομα, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφαλή χρήση.
m) Για να διασφαλίσετε τη λειτουργική ακεραιότητα της συσκευής, μην αφαιρείτε προστατευτικά που έχουν τοποθετηθεί στο εργοστάσιο και μην χαλαρώνετε καμία βίδα.
n) Κατά τη μεταφορά και το χειρισμό της συσκευής μεταξύ της αποθήκης και του προορισμού, τηρείτε τις αρχές επαγγελματικής υγείας και ασφάλειας για χειροκίνητες μεταφορές που ισχύουν στη χώρα όπου θα χρησιμοποιηθεί η συσκευή.
ο) Αποφύγετε καταστάσεις όπου η συσκευή σταματά να λειτουργεί κατά τη χρήση λόγω υπερβολικής φόρτωσης. Αυτό μπορεί να οδηγήσει σε υπερθέρμανση των στοιχείων κίνησης και ζημιά στη συσκευή.
p) Μην αγγίζετε αρθρωτά μέρη ή αξεσουάρ εκτός εάν η συσκευή έχει αποσυνδεθεί από την πηγή ρεύματος.
q) Μην μετακινείτε, ρυθμίζετε ή περιστρέφετε τη συσκευή κατά τη διάρκεια της εργασίας.
r) Μην αφήνετε αυτή τη συσκευή χωρίς επίβλεψη ενώ χρησιμοποιείται.
s) Καθαρίζετε τακτικά τη συσκευή για να αποτρέψετε τη συσσώρευση επίμονης βρωμιάς.
t) Μην μεταφέρετε ή κρεμάτε τη συσκευή από τη γραμμή πίεσης.
u) Απαγορεύεται η παρέμβαση στη δομή της συσκευής για αλλαγή των παραμέτρων ή της κατασκευής της.
v) Κρατήστε τη συσκευή μακριά από πηγές φωτιάς και θερμότητας.
w) Μην υπερφορτώνετε τη συσκευή.
x) Μην καλύπτετε τα ανοίγματα εξαερισμού!

ΠΡΟΣΟΧΗ! Παρά τον ασφαλή σχεδιασμό της συσκευής και τα προστατευτικά χαρακτηριστικά της και παρά τη χρήση πρόσθετων στοιχείων που προστατεύουν τον χειριστή, εξακολουθεί να υπάρχει ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά τη χρήση της συσκευής. Μείνετε σε εγρήγορση και χρησιμοποιήστε την κοινή λογική όταν χρησιμοποιείτε τη συσκευή.

3. Χρησιμοποιήστε οδηγίες

Το προϊόν είναι μια ηλεκτρονική συσκευή που χρησιμοπο ιείται για τον έλεγχο της επιτάχυνσης ενός ηλεκτρικού κ ινητήρα, συμβάλλοντας στη μείωση της μηχανικής καταπόν ησης και της υπέρτασης του ηλεκτρικού ρεύματος που συμβ αίνει κατά την εκκίνηση ενός κινητήρα. Αυξάνοντας σταδι ακά την τάση που παρέχεται στον κινητήρα, η συσκευή επι τρέπει την ομαλή και ελεγχόμενη εκκίνηση, παρατείνοντ ας τη διάρκεια ζωής τ ου κινητήρα και μειώνοντας τη φθορά στα μηχανικά εξαρτήματα. Χρησιμοποιείται συνήθως σε ιομη χανικές εφαρμογές όπου χρησιμοποιούνται μεγάλοι κινητήρες, όπως σε αντλίες, ανεμιστήρες και μεταφορείς, γι α να διασφαλιστεί μια πιο ενεργειακά αποδοτική και αξ ιόπιστη λειτουργία.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

3.1. Περιγραφή συσκευής

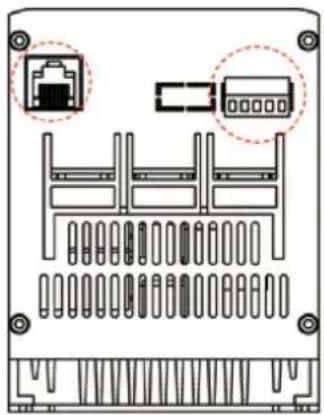

Περιγραφή Τερματικού

6

1- TPEEIMO
2- COM
3- ΣΤΑΣΗ
4- RA
5- RB
6- Μόνο για εξωτερικό πάνελ

Βρόχος ελέγχου

Σήμανση τερματικού	Όνομα τερματικού Λειτουργία
ΤΡΕΞΙΜΟ	Ενεργοποίηση εισαγωγής	Όταν το RUN και το COM είναι κλειστά, ο κινητήρας αρχίζει να λειτουργεί. όταν αποσυνδεθεί, ο κινητήρας επιβραδύνει και σταματά (μόνο έλεγχος δύο καλωδίων (προεπιλογή), εάν είναι απαραίτητο, επικοινωνήστε με τον κατασκευαστή.
COM	Κοινό λιμάνι	Για Run and Stop
ΣΤΑΣΗ	Διακοπή εισαγωγής	Ο κινητήρας σταματά όταν το STOP και το COM είναι κλειστά (μόνο έλεγχος τριών καλωδίων)
RA, RB	Ένδειξη της κατάστασης εργασίας	Κατάσταση λειτουργίας: Έξοδος ρελέ, κανονικά ανοιχτή επαφή, κλειστό κατά τη λειτουργία, ανοιχτό κατά τη διακοπή λειτουργίας ή αστοχία, χωρητικότητα ρελέ 250V/AC 0,3A

Major Loop

Σήμανση τερματικού	Όνομα τερματικού	Λειτουργία
L1/L2/L3	Κύρια είσοδος του κύριου βρόχου	Συνδέστε την τριφασική πηγή
T1/T2/T3	Σύνδεση εξόδου μαλακής εκκίνησης	Συνδέστε τον τριφασικό κινητήρα

3.2. Προετοιμασία για χρήση

Επιτρεπόμενο Περιβάλλον Περιβάλλοντος

Η συσκευή μπορεί να λειτουργήσει σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -25°C έως +60°C. Εάν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 40°C, το ονομαστικό ρεύμα της συσκευής θα μειώνεται κατά 1% για κάθε αύξηση κατά 1°C.

Η συσκευή μπορεί να αποθηκευτεί σε συνθήκες που κυμαίνονται από -40°C έως +70°C.

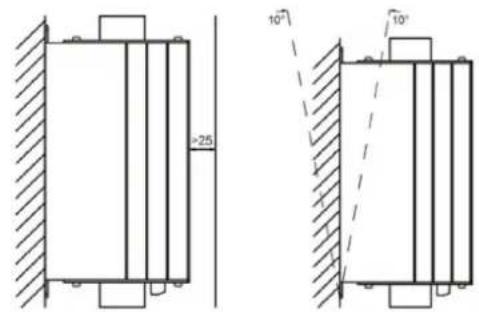

Εγκαταστήστε το Sketch

Ρυθμίσεις παραμέτρων

Παράμετροι πίνακα

U 1 20 S

Κουμπί χρόνου μαλακής εκκίνησης: χρησιμοποιείται για τη ρύθμιση του χρόνου ομαλής εκκίνησης. Το εύρος είναι 1\~20s. Όσο μεγαλύτερος είναι ο χρόνος που έχει ρυθμιστεί, τόσο πιο ομαλή θα είναι η διαδικασία μαλακής εκκίνησης, η οποία είναι ευεργετική για τη μείωση των επιπτώσεων στο ηλεκτρικό δίκτυο.

U 0 10 20 S

Κουμπί χρόνου μαλακής διακοπής: χρησιμοποιείται για τη ρύθμιση του χρόνου μαλακής διακοπής, το εύρος είναι 0\~20s. Η λειτουργία soft stop μπορεί να αποφύγει αποτελεσματικά το «φαινόμενο σφυριού νερού» όταν η αντλία σταματά σε ορισμένες εφαρμογές αντλίας. Όταν το κουμπί ρυθμίζεται στα 0, σημαίνει ότι η λειτουργία στάθμευσης κινητήρα είναι η λειτουργία ελεύθερου στάθμευσης και η ομαλή εκκίνηση διακόπτει αμέσως την έξοδο.

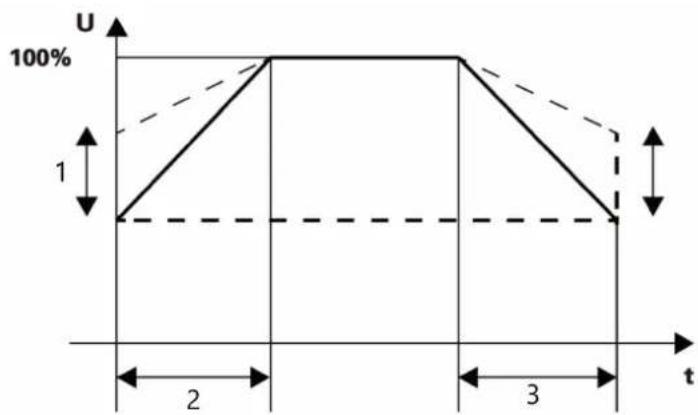

Κουμπί τάσης εκκίνησης: χρησιμοποιείται για τη ρύθμιση της τάσης εκκίνησης. Το εύρος είναι 40%\~70%. Κατά την εκκίνηση, ο κινητήρας πρέπει να υπερνικήσει τη δύναμη τριβής στη στατική κατάσταση. Αυξήστε σωστά την τάση εκκίνησης για να αποκτήσετε μεγαλύτερη ροπή εκκίνησης. Ο χρήστης θα πρέπει να ανατρέξει στην πραγματική κατάσταση φόρτωσης και να συνεργαστεί με την ώρα έναρξης και διακοπής για να επιτύχει το καλύτερο εφέ ομαλής εκκίνησης.

1- Αρχική τάοη
2-ΕκκίνησηΚλίση
3- Stop Slope

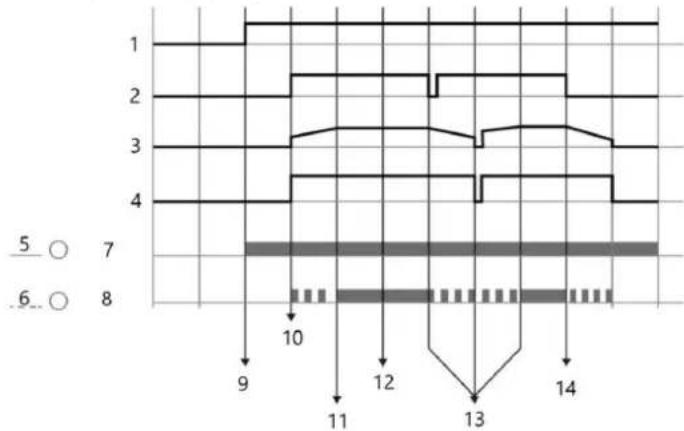

Διάγραμμα ακολουθίας λειτουργίας

1- Eξ o v o i a
2- Σήμα έναρξης/διακοπής
3- Τάση κινητήρα
4- Εκτέλεση εξόδου
5- Eπί
6- LED1
7- TPEEIMO
8- LED2
9- Εφαρμόστε κύρια τάση
10- Εντολή έναρξης
11- Τελειώστε ξεκινώντας
12-Λειτουργία παράκαμψης
13- Επανεκκινήστε αφού σταματήσετε στη μέση
14- Εντολή διακοπής

Ενδεικτική λυχνία

ΤΡΕΞΙΜΟ	Σταθερός φωτισμός	Αναβοσβήνει	Μακριά από
Σταθερόςφωτισμός	Λειτουργίαπαράκαμψης	Απώλεια φάσης εισόδουή εξόδου / δυσλειτουργίαυλικού	Δυσλειτουργία υλικού
Αναβοσβήνει	Ομαλή εκκίνηση / διακοπή σε εξέλιξη	Δυσλειτουργία υλικού Δυσλειτουργία υλικού
Μακριά από	Η συσκευή είναι έτοιμη για ενεργοποίηση	Απώλεια φάσης εισόδου ή εξόδου / Ο κινητήρας δεν είναι συνδεδεμένος	Διακοπή ρεύματος ομαλής εκκίνησης / Σφάλμα ένδειξης
ΣΦΑΛΜΑ	Σφάλμα	-	Κανένα σφάλμα

Διάγραμμα ισχύος

Μοντέλο	230V/kW	400V/kW	Ονομαστικό ρεύμα (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

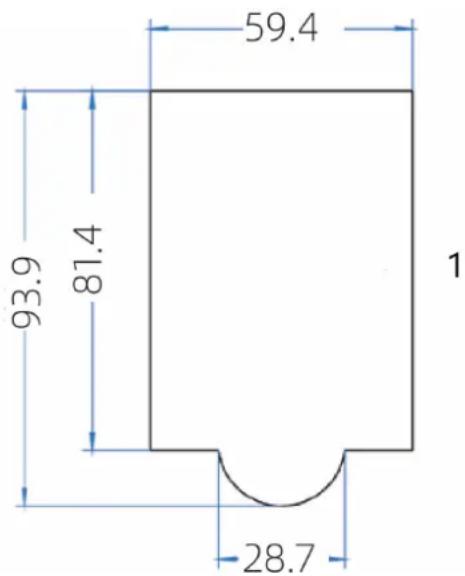

Ρύθμιση πληκτρολογίου

Αυτό είναι ένα προαιρετικό εξάρτημα (δεν περιλαμβάνεται στο τυπικό προϊόν) και συνδέεται μέσω της διεπαφής RJ45 (απαιτείται καλώδιο δικτύου). Εάν το χρειάζεστε, επικοινωνήστε με τον κατασκευαστή.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 28.7 1

1- Mεγ ε θ oς πίνακα

Διαδικασία ρύθμισης

1. Ε ε κι νήστε τη ρύθ μι ση.
2. Πρώτα, συνδέστε το κύριο τροφοδοτικό του L1-L3 και ελέγξτε το Power-on Reset για τον μαλακό εκκινητή. Για την πρώτη χρήση, πρέπει να πραγματοποιηθεί επαναφορά κατά την ενεργοποίηση, σε περίπτωση που υπάρχουν μη ολοκληρωμένες εντολές. Σε αυτό το στάδιο, ο ακροδέκτης εξόδου T2 είναι ηλεκτροφόρος, γι' αυτό παρακαλούμε δώστε προσοχή στην ασφαλή λειτουργία.

3. Αποσυνδέστε την κύρια παροχή ρεύματος και συνδέστε τους ακροδέκτες εξόδου με τριφασικό κινητήρα.

4. Μετά τη σύνδεση του κινητήρα, η λυχνία ΟΝ αναβοσβήνει και μετατρέπεται σε σταθερό φωτισμό. Εάν συνεχίζει να αναβοσβήνει, ελέγξτε τη γραμμή και μην εκτελέσετε τα επόμενα βήματα.

5. Προεκκινήστε τον κινητήρα με τους ακροδέκτες RUN και COM.
6. Δύο διαδικασίες που ακολου θούν

A. Ανεβάστε την τάση εκκίνησης εάν ο κινητήρας έχει καθυστερημένη περιστροφή.
B. Μειώστε την τάση εκκίνησης ή παρατείνετε τον χρόνο εκκίνησης εάν η περιστροφή του κινητήρα είναι πολύ γρήγορη.

1. Ρυθμίστε την τάση εκκίνησης, τον χρόνο εκκίνησης και τον χρόνο ήπιας διακοπής για να επιτύχετε το βέλτιστο αποτέλεσμα, μετά το οποίο το βήμα ολοκληρώνεται η διαδικασία ρύθμισης.
2. Η ρύθμιση έχει ολοκληρωθεί.

Κουμπί Περιγραφή

Κουμπί	Ονομα	Λειτουργία
DATA	Κουμπί προγραμματισμού	Μπείτε ή βγείτε από το μενού πρώτου επιπέδου
JOG	Κουμπί Jog Κινητήρας Jog running (μόνο για δοκιμή)
▲▼	ΑύξησηΜείωση Μείωση δεδομένων ή κωδικού λειτουργίαςΑύξηση δεδομένων ή κωδικού λειτουργίας
SHIFT	Αλλαγή	Στη διεπαφή οθόνης διακοπής και λειτουργίας, οι παράμετροι οθόνης μπορούν να επιλεγούν κυκλικά. κατά την αλλαγή των παραμέτρων, μπορεί να επιλεγεί η θέση τροποποίησης
ENTER	Εισάγω	Μπείτε στην οθόνη μενού βήμα προς βήμα και ορίστε τις παραμέτρους για επιβεβαίωση
RUN	Τρέξιμο	Στη λειτουργία πληκτρολογίου, που χρησιμοποιείται για τη λειτουργία λειτουργίας
STOP/ RESET	Διακοπή/Επαναφορά	Κατά την εκτέλεση, αυτό το κουμπί μπορεί να χρησιμοποιηθεί για τη διακοπή της λειτουργίας. σε κατάσταση συναγερμού σφάλματος. χρησιμοποιείται για την επαναφορά της λειτουργίας

Περιγραφή μεθόδου προβολής κώδικα και τροποποίησης

1- Eπ{πεδο1
2- Επίπεδο2
3- Eπ{πεδο3

4- ΔΕΔΟΜΕΝΑ

5- E I Σ A Γ Ω

Ο πίνακας χειρισμούνιοθετείμιαδομή μενού τριώνεπιπέδων. Ομάδαπαραμέτρωνουναρτήσεων (μενού επιπέδου 1) → κωδικός λειτουργίας (μενού επιπέδου 2) → τιμή ρύθμισης κωδικού λειτουργίας (μενού επιπέδου 3). Σημείωση: 'Οτανλειτουργείτεστομενού τρίτου επιπέδου, πατήστετο DATA ήτο ENTER για να επιοτρέψετεστομενού δεύτερου επιπέδου. Ηδιαφοράείναι: πατήστετο ENTER για να αποθηκεύσετετιςκαθορισμένες παραμέτρουςκαι να επιστρέψετεστοδευτερεύον μενούκαι να μεταφερθείτε αυτόματαστον επόμενοκωδικό λειτουργίας. ενώ πατάτετο DATA θα επιοτρέψετε απευθείας οτοδευτερεύον μενούχωρίς να απο0ηκεύσετετις παραμέτρουςκαι θα επιστρέψετεστον τρέχοντακωδικό λειτουργίας.

Κώδικας Ονομα	Εύρος ρύθμισης	Αθέτηση Περιγραφή
PA-03	Υπερφόρτωση πολλαπλών κατά την ήπια εκκίνηση	1.0 - 5.0 5,0
PA-04	Πολλαπλή υπερφόρτωση η ονομαστικής ισχύος	1.0 - 2.0 1,5
PA-05	Καθυστέρηση υπερφόρτωσης κατά την ήπια εκκίνηση	1 - 250 10
PA-06	Καθυστέρηση υπερφόρτωσης ονομαστικής ισχύος	1 - 20 λεπτά	5 λεπτά
PA-07	Προστασία υποφόρτωσης κινητήρα	0 - 100%	20%
PA-08	Καθυστέρηση προστασίας από υποφόρτιση	1 - 20 λεπτά	5 λεπτά
Κώδικας Ονομα κινητήρα	Εύρος ρύθμισης	Αθέτηση Περιγραφή
ΡΑ-09	Προστασία απενεργοποι ημένη	0 - 250 0
ΡΑ-11	Επιλογή τρόπου ελέγχου λειτουργίας	0/1/2 0
ΡΑ-15	Επαναφορά προεπιλογής	0/1 0

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Υπό φορτίο	Λειτουργία δεσμευμ ένη	Λειτουργία δεσμευμ ένη	Λειτουρ γία δεσμευμ ένη	Λ ν τ σ ρ ρ ρ π { α 3 φάσ ε ω ν (Α π ώ λ ει α φάσ ης)	Υπερθέρμ ανση	Παραφο ρτώνω	Υπερένταση
0	0	0	0	0	0	0	0

Παράδειγμα: Εάν πρέπει να απενεργοποιηθεί η προστασία υπερέντασης και υπερθέρμανσης, ο δυαδικός κωδικός "00000101" μετατρέπεται στο αντίστοιχο δεκαδικό "5".

Κωδικός σφάλματος

Κωδικός σφάλματος	Όνομα σφάλματος
Σφάλμα 01	Σφάλμα υπερέντασης
Σφάλμα 02	Σφάλμα υπερφόρτωσης
Σφάλμα 03	Σφάλμα υπερθέρμανσης
Σφάλμα04	Τριφασική έξοδος μη ισορροπημένη
Σφάλμα 05	Βλάβη αισθητήρα ρεύματος Α φάσης
Σφάλμα 06	Βλάβη αισθητήρα ρεύματος C-Phase
Σφάλμα 07	Αποτυχία κεντρικού υπολογιστή
Σφάλμα 08	Σφάλμα υποφόρτωσης
Σφάλμα 09	Καθυστερήσεις (που υπερβαίνουν τον καθορισμένο αριθμό διαδρομών)

3.4. Καθαρισμός και συντήρηση

a) Ελέγχετε τακτικά τη συσκευή για να βεβαιωθείτε ότι είναι καθαρή και απαλλαγμένη από βρωμιά ή διάβρωση. Χρησιμοποιήστε μια μαλακή βούρτσα ή ένα υγρό πανί για να αφαιρέσετε απαλά τυχόν σκόνη ή υπολείμματα.
b) Βεβαιωθείτε ότι δεν υπάρχει εμπόδιο γύρω από τον μαλακό εκκινητή που θα μπορούσε να εμποδίσει τον σωστό αερισμό και την απαγωγή θερμότητας. Διατηρήστε το απαραίτητο διάκενο γύρω από τη συσκευή για να πρωθήσετε την καλή ροή αέρα.
c) Ελέγχετε τακτικά τα ηλεκτρονικά εξαρτήματα και την καλωδίωση στο εσωτερικό της συσκευής. Αναζητήστε σημάδια φθοράς ή ζημιάς, όπως πυκνωτές με διαρροή, βραχυκυκλωμένες αντιστάσεις ή κακώς συνδεδεμένα ρελέ. Αντικαταστήστε τυχόν κατεστραμμένα εξαρτήματα όπως απαιτείται.
d) Η συσσώρευση σκόνης μπορεί να μειώσει το επίπεδο μόνωσης και να οδηγήσει σε υπερθέρμανση. Καθαρίστε τη σκόνη μέσα στη συσκευή χρησιμοποιώντας στεγνή βούρτσα ή πεπιεσμένο αέρα. Για πιο επίμονα υπολείμματα, μπορεί να χρησιμοποιηθεί μονωτική ράβδος ή ελεγχόμενος ψεκασμός αέρα.
e) Προσαρμόστε τις παραμέτρους εκκίνησης με βάση τις συνθήκες φορτίου του κινητήρα και τα προστατευτικά χαρακτηριστικά του ρελέ δικτύου. Αυτό βοηθά στην αποτελεσματική διαχείριση του ρεύματος εκκίνησης και αποτρέπει τη ζημιά του εξοπλισμού λόγω κρούσεων υπερφόρτωσης.
f) Χρησιμοποιήστε ένα δομημένο πρόγραμμα προληπτικής συντήρησης με βάση τις συνθήκες λειτουργίας και τις οδηγίες της συσκευής. Αυτό περιλαμβάνει περιοδικούς ελέγχους ρυθμίσεων, καταγραφή επιχειρησιακών δεδομένων όπως περιόδους έναρξης, κωδικούς σφαλμάτων και συνολικές αξιολογήσεις απόδοσης.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ:

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.

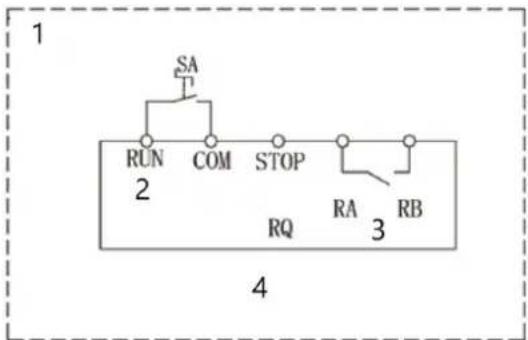

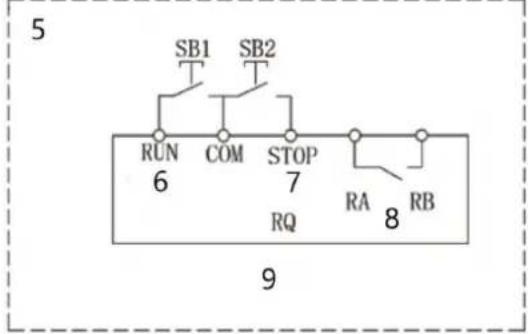

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ

Τα πα ρακάτωοχέδια είναι μόνο για ανα φορά.

1. Έλεγχος δύοκαλωδίων

2. 'Evapξηεισαγωγής

3. Ένδειξηκατάοταοης εργαοίας

4. Πόμολο/διακόπτης(αυτοασφαλιζόμενος τύπος)

5. Έλεγχοςτριώνκαλωδίων

6. 'Evapξηεισαγωγής

7. Διακοπή εισαγωγής

8. Έν δειξη κατάοταοης εργαοίας

9. Λειτουργίαέναρξηςκαιδιακοπήςκούμπιού(Ρύθμιση PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. Ελεγχος δύοκαλωδίων

2. Έναρξη ειοαγωγής

3. Έν δειξηκατάστασης εργασίας

4. Λειτουργίαέναρξηςκαιδιακοπήςμεκουμπί

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Maλακός εκκινητής
