GEBRUIKSAANWIJZING SST-NX5R5 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke verticalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Zachte starter
Model	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Vermogen [kW]	22	11	5,5
V-ingang [V, N~ / Hz]	400, 3~/ 50
V-uitgang [V, N~ / Hz]	0-400, 3~/ 50
Ik voer [A] in	45	25	13
Hoofdcircuitdiameter [mm2]	10	4	2,5
Werktemperatuur [°C]	-25~60
Opslagtemperatuur [°C]	-40~70
Motor overbelasting	Klas 10
Standaard	EN60947-4-2
Beschermingsgraad	IP20
Afmetingen [breedte x lengte x hoogte; mm]	88x118x220
Gewicht [kg]	1,8	1,7	1,7

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

ATTENTIE! Elektrische schok waarschuwing!

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar: Zachte starter

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.
e) Als u buiten met het apparaat werkt, moet u een verlengsnoer gebruiken dat geschikt is voor gebruik buiten het huis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buiten het huis vermindert het risico op elektrische schokken.
f) Indien het gebruik van het apparaat in een vochtige omgeving niet kan worden vermeden, moet een aardlekschakelaar (RCD) worden toegepast. Het gebruik van een RCD vermindert het risico van elektrische schokken.
g) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.
h) Dompel het snoer, de stekker of het apparaat niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat niet op natte oppervlakken.
i) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaat tijdens het schoonmaken nooit onder in water of andere vloeistoffen.
j) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.
k) Voorkom dat het apparaat nat wordt. Gevaar voor elektrische schokken!

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen ontsteken.
c) Als u schade of een onregelmatige werking ontdekt, moet u het apparaat onmiddellijk uitschakelen en dit aan een supervisor melden.
d) Als u niet zeker weet of het apparaat correct werkt of als u schade aantreft, neem dan contact op met het servicecentrum van de fabrikant.
e) Alleen het servicecentrum van de fabrikant mag het apparaat repareren. Probeer zelf geen reparaties uit te voeren!
f) Gebruik in geval van brand een poeder- of kooldioxide (co2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Kinderen of onbevoegden mogen de werkplek niet betreden. Afleiding kan leiden tot verlies van controle over het apparaat.
h) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zijn worden vervangen.
i) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
j) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
k) Houd het apparaat uit de buurt van kinderen en dieren.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) Het apparaat moet worden bediend door gekwalificeerde elektriciens volgens de veiligheidsvoorschriften, inclusief installatie, proefdraaien en onderhoud, enz.
c) Het toestel is niet ontworpen om te worden bediend door personen (inclusief kinderen) met beperkte mentale en sensorische functies of personen zonder relevante ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of zij instructies hebben ontvangen over de bediening van het toestel.
d) Het apparaat mag alleen worden gebruikt door lichamelijk fitte personen die in staat zijn het te hanteren, goed opgeleid zijn, vertrouwd zijn met deze handleiding en opgeleid zijn in het kader van veiligheid en gezondheid op het werk.
e) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
f) Gebruik persoonlijke beschermingsmiddelen zoals vereist voor het werken met het toestel, gespecificeerd in sectie 1 "Legenda". Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.

g) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
h) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
i) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
j) Steek uw handen of andere voorwerpen niet in het apparaat terwijl het in gebruik is!

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.
b) De spanning die het product gebruikt, is gevaarlijk en kan ernstig letsel of de dood van anderen tot gevolg hebben. Raak de aansluitingen niet aan nadat het apparaat onder stroom staat of tijdens de werking. Ook al is het apparaat uitgeschakeld, kan er nog steeds spanning op de uitgangsaansluiting staan.
c) Het apparaat moet worden gebruikt volgens de specificaties van het product. Controleer voor gebruik de nauwkeurigheid van verschillende parameters, zoals het motorvermogen en de frequentie van het product of apparaat.
d) Het apparaat heeft een isolatietest ondergaan voordat het de fabriek verliet. Een onjuiste meggertest kan het product beschadigen of de levensduur ervan verkorten.
e) Het is ten strengste verboden om sterke elektriciteit aan te sluiten op secundaire lijnen zoals RUN en COM. De secundaire terminalvoeding kan schade aan het moederbord veroorzaken.
f) Gebruik het apparaat niet als de "ON/OFF" schakelaar niet goed werkt (het apparaat niet in- en uitschakelt). Apparaten die niet met de "AAN/UIT"-schakelaar kunnen worden in- en uitgeschakeld, zijn gevaarlijk, mogen niet worden gebruikt en moeten worden gerepareerd.
g) Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u aanpassingen of accessoires vervangt of het apparaat aan de kant legt. Dergelijke voorzorgsmaatregelen verminderen het risico dat het apparaat per ongeluk wordt geactiveerd.
h) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijke preventieve maatregel vermindert het risico van onbedoelde activering.
i) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
j) Houd het apparaat in perfecte technische staat. Controleer voor elk gebruik op algemene schade, controleer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
k) Houd het apparaat buiten het bereik van kinderen.
I) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
m) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
n) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.

o) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
p) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
q) Verplaats, verstel of draai het apparaat niet tijdens het werk.
r) Laat dit apparaat niet onbeheerd achter als het in gebruik is.
s) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
t) Draag of hang het apparaat niet aan de drukleiding.
u) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
v) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
w) Overbelast het apparaat niet.
x) Dek de ventilatieopeningen niet af!

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Het product is een elektronisch apparaat dat wordt gebruikt om de versnelling van een elektromotor te regelen. Zo worden de mechanische spanning en de elektrische stroomstoot die optreden bij het starten van een motor, verminderd. Door de spanning die aan de motor wordt geleverd geleidelijk te verhogen, zorgt het apparaat voor een soepele en gecontroleerde start, waardoor de levensduur van de motor wordt verlengd en de slijtage van mechanische componenten wordt verminderd. Het wordt vaak gebruikt in industriële toepassingen waar grote motoren worden gebruikt, zoals in pompen, ventilatoren en transportbanden, om een energiezuinigere en betrouwbaardere werking te garanderen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

3.1. Beschrijving van het apparaat

Terminalbeschrijving

1 2 3 4 5 6

1- LOOP
2- COM

3- STOP

4- RA

5- RB

6- Alleen voor buitenpaneel

Regelkring

Terminalmarkering	Terminalnaam Functie
LOOP Invoer inschakelen		Wanneer RUN en COM gesloten zijn, begint de motor te draaien. Wanneer de aansluitingen losgekoppeld zijn, vertraagt de motor en stopt (alleen tweedraadsbesturing (standaard)). Neem indien nodig contact op met de fabrikant.
COM	Gemeenschappelijke haven	Voor Run en Stop
STOP Stop invoer		De motor stopt wanneer STOP en COM gesloten zijn (alleen drie-draadsbesturing)
RA, RB	Indicatie van de werkstatus	Werkstatus: relaisuitgang, normaal open contact, gesloten tijdens bedrijf, open tijdens uitschakeling of storing, relaiscapaciteit 250V/AC 0,3A

Grote lus

Terminalmarkering	Terminalnaam	Functie
L1/L2/L3	Netvoeding van de hoofdlus	Driefasenbron aansluiten
T1/T2/T3	Uitgangsaansluiting van softstart	Driefasenmotor aansluiten

3.2. Klaarmaken voor gebruik

Toegestane omgevingsomgeving

Het apparaat kan werken bij omgevingstemperaturen van -25°C tot +60°C. Als de omgevingstemperatuur hoger is dan 40°C, zal de nominale stroom van het apparaat met 1% afnemen voor elke 1°C toename. Het apparaat kan worden bewaard bij temperaturen van -40°C tot +70°C.

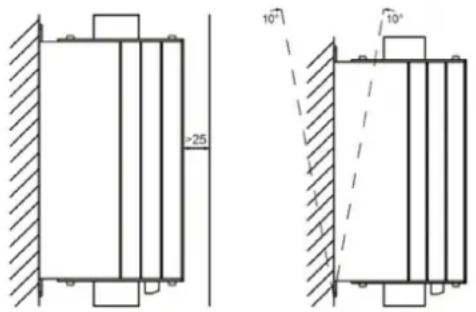

Installeer Schets

-25 10° 10°

3.3. Gebruik van het apparaat

Parameterinstellingen

Paneelparameters

U 1 t 10 20 S

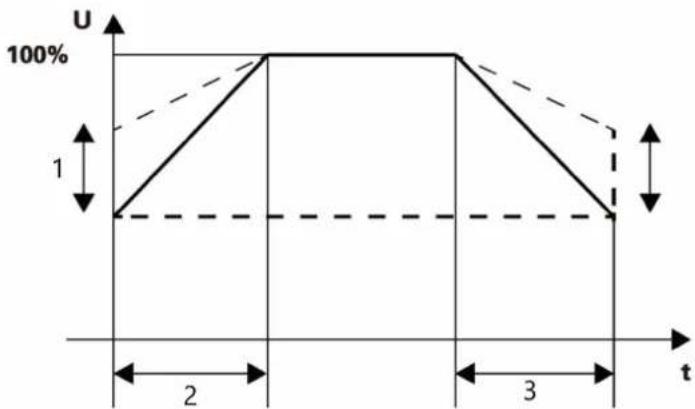

Knop voor zachte starttijd: wordt gebruikt om de zachte starttijd aan te passen. Het bereik is 1\~20s. Hoe langer de tijd is ingesteld, hoe soepeler het softstartproces zal verlopen, wat gunstig is voor het beperken van de belasting van het elektriciteitsnet.

U t 0 10 20 S

Knop voor zachte stoptijd: wordt gebruikt om de zachte stoptijd aan te passen. Het bereik is 0\~20s. De softstopfunctie kan effectief het "waterhamereffect" voorkomen wanneer de pomp in sommige pomptoepassingen stopt. Wanneer de knop op 0s staat, betekent dit dat de motorparkeermodus de vrije parkeermodus is en de softstart de uitvoer onmiddellijk stopt.

Startspanningsknop: wordt gebruikt om de startspanning aan te passen. Het bereik is 40%\~70%. Bij het starten moet de motor de wrijvingskracht in statische toestand overwinnen. Verhoog de startspanning op de juiste manier om een groter startkoppel te verkrijgen. De gebruiker moet rekening houden met de werkelijke belastingsituatie en rekening houden met de start- en stoptijd om het beste soepele starteffect te verkrijgen.

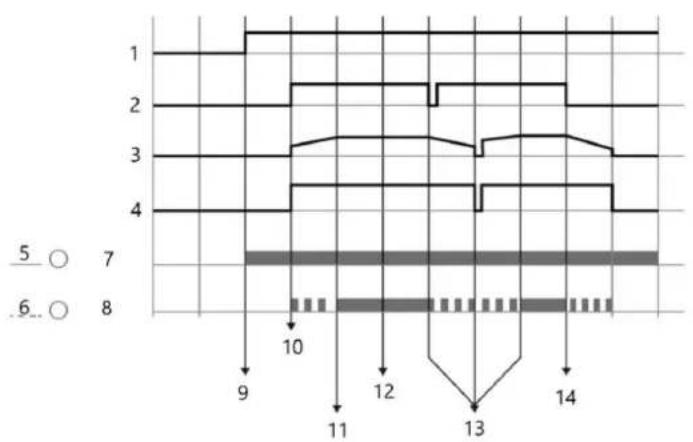

Diagram van de werkingsvolgorde

1- Effekt
2- Start/Stop signaal
3- Motorspanning
4- Uitvoer uitvoeren
5- Op
6- LED1
7- LOOP
8- LED2
9- Hoofdspanning toepassen
10- Startopdracht
11- Beginnen is voltooid
12- Bypass-werking
13- Opnieuw starten na halverwege stilvallen
14- Stop commando

Indicatielampje

LOOP	Stabiele verlichting	Knipperend	Uit
Stabiele verlichting	Bypass-werking	Faseverlies van de invoer of uitvoer / hardwarestoring	Hardwarestoring
Knipperend	Zachte start/stop bezig	Hardwarestoring	Hardwarestoring
Uit	Het apparaat is klaar om in te schakelen	Ingangs- of uitgangsfaseverlies / Motor niet aangesloten	Stroomstoring bij zachte start / Indicatorstoring
SCHULD	Schuld	-	Geen fout

Vermogensdiagram

Model	230V/kW	400V/kW	Nominale stroom (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

Toetsenbordinstelling

Dit is een optionele accessoire (niet inbegrepen bij het standaardproduct) en wordt aangesloten via de RJ45-interface (netwerkkabel vereist). Indien nodig, neem dan contact op met de fabrikant.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 28.7 1

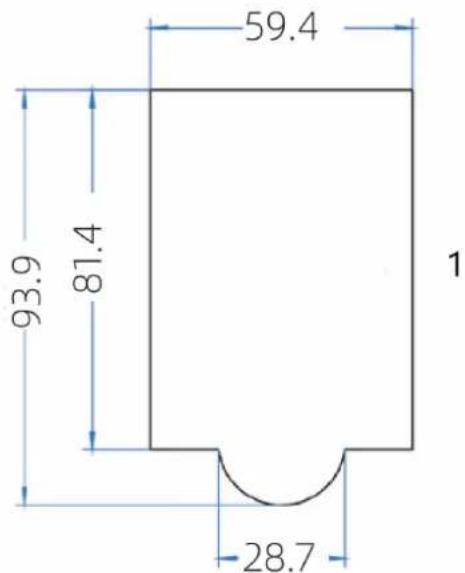

1- Paneelgrootte

Opzetproces

1. Begin met instellen.
2. Sluit eerst de hoofdvoeding van L1-L3 aan en controleer Power-on Reset voor de softstarter. Bij het eerste gebruik moet een power-on reset worden uitgevoerd, voor het geval er nog onvoltooide opdrachten zijn. In dit stadium staat uitgangsklem T2 onder spanning. Let daarom op een veilige werking.
3. Koppel de hoofdvoeding los en sluit de uitgangsklemmen aan op de driefasenmotor.
4. Nadat u de motor hebt aangesloten, knippert het AAN-lampje en brandt het continu. Als het lampje blijft knipperen, controleer dan de lijn en voer de volgende stappen niet uit.
5. Start de motor voor via de klemmen RUN en COM.
6. Twee volgende processen

A. Verhoog de startspanning als de motor een vertragingsrotatie heeft.
B. Verlaag de startspanning of verleng de opstarttijd als de rotatiesnelheid van de motor te hoog is.

1. Pas de startspanning, starttijd en zachte stoptijd aan om een optimaal effect te verkrijgen. Hierna is het instelproces voltooid.

2. De installatie is voltooid.

Knop Beschrijving

Knop	Naam	Functie
DATA	Programmeerknop Ga naar of verlaat het eerste menuniveau
JOG	Jog-knop	Jog-draaiende motor (alleen voor testen)
▲	Toename Toename van gegevens of functiecode
▼	Afname	Afname van gegevens of functiecode
SHIFT	Verschuiving	In de stop- en running-displayinterface kunnen de weergaveparameters cyclisch worden geselecteerd; bij het wijzigen van de parameters kan de wijzigingspositie worden geselecteerd
ENTER	Binnenkomen	Ga stap voor stap naar het menuscherm en stel de parameters in om te bevestigen
RUN	Loop	In de toetsenbord-bedieningsmodus, gebruikt voor het uitvoeren van handelingen
STOP/ RESET	Stoppen/Resetten	Tijdens het draaien kan deze knop worden gebruikt om de werking te stoppen; in de storingsalarmstatus; wordt gebruikt om de werking te resetten

Beschrijving van codeweergave en wijzigingsmethode

1- Niveau 1

2- Niveau 2

3- Niveau 3

4- GEGEVENS

5- BINNENKOMEN

Het bedieningspaneel heeft een menustructuur met drie niveaus. Functieparametergroep (menu niveau 1) → functiecode (menu niveau 2) → instelwaarde van functiecode (menu niveau 3). Let op: Wanneer u zich in het menu op het derde niveau bevindt, drukt u op DATA of ENTER om terug te keren naar het menu op het tweede niveau. Het verschil is: als u op ENTER drukt, worden de ingestelde parameters opgeslagen en keert u terug naar het secundaire menu. U gaat dan automatisch naar de volgende functiecode. Als u op DATA drukt, gaat u direct terug naar het secundaire menu, zonder dat de parameters worden opgeslagen, en keert u terug naar de huidige functiecode.

Code Naam		Instellings bereik	Standaard	Beschrijving
PA-03	Overbelasting meervoudig tijdens zachte start	1.0 - 5.0 5,0		Het softstartproces is gebaseerd op het overbelastingsveelvoud van de nominale belastingstroom en de waarde ervan wordt ingesteld op basis van het gewicht van de belasting.
PA-04	Nominaal vermogen Werking Overbelasting Meervoudig	1.0 - 2.0 1,5		Deze instelling bepaalt op basis van de nominale stroomsterkte de overbelastingsfactor tijdens normaal bedrijf, die wordt aangepast op basis van de omstandigheden ter plaatse.
PA-05	Overbelasting	1 - 250	10	Deze vertraging (in seconden) na
Code Naam	svertraging tijdens zachte start	Instellings bereik	Standaard	Beschrijvingoverschrijding van de nominale stroomoverbelastingswaarde tijdens het softstartproces wordt ingesteld op basis van de omstandigheden ter plaatse.
PA-06	Nominale vermogensoverbelastingsvertraging	1 - 20 minuten	5 minuten	Met deze parameter wordt de vertraging (in minuten) van de overbelastingstijd ingesteld nadat de nominale stroomoverbelastingsmeervoud is overschreden tijdens de werking van de softstarter.
PA-07	Motor onderbelastingsbeveiliging	0 - 100% 20%		Het huidige instelbereik voor onderbelastingsbeveiliging kan oplopen tot 100%. Wanneer deze op 0 staat, is deze beveiliging ongeldig.
PA-08	Motor onderbelastingsbeveiligings vertraging	1 - 20 minuten	5 minuten	Met deze parameter wordt de vertragingstijd (in minuten) voor de onderbelastingsbeveiliging ingesteld.
PA-09	Bescherming Uit	0 - 250 0		Met deze parameter kunt u de beveiligingsfunctie uitschakelen. Als u een specifieke beveiligingsfunctie wilt uitschakelen, stelt u de overeenkomstige positie in de binaire tabel hieronder in op 1, converteert u de binaire waarde naar decimaal en stelt u deze in PA-09 in. Met deze parameter schakelt u de beveiliging uit. Wees daarom voorzichtig bij het gebruik ervan.
PA-11	Selectie van de bedieningsmodus	0/1/2 0		Selectie van de bedieningsmodus: 0. Aansluitklem (twee-draadssysteem); 1. Aansluitklem (driedraadssysteem); 2. Paneelbediening
PA-15	Standaardinstellingen herstellen	0/1 0		Standaard herstellen: 0. Ongeldig; 1. Standaardwaarde herstellen

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Beetje1	Beetje0
Onder belasting	Functie gereserveerd	Functie gereserveerd	Functie gereserveerd	3-fase onbalans (faseverlies)	Oververhitting	Overbelasting	Overstroom
0	0	0	0	0	0	0	0

Voorbeeld: Als de overstroom- en overhittingsbeveiliging moet worden uitgeschakeld, wordt de binaire code "00000101" omgezet naar het overeenkomstige decimaal "5".

Foutcode

Foutcode	Naam van de fout
Fout01	Overstroomstoring
Fout02	Overbelastingsfout
Fout03	Oververhittingsfout
Fout04	Uitgang driefase ongebalanceerd
Fout05	Storing A-fase stroomsensor
Fout06	Storing in C-fase stroomsensor
Fout07	Hoststoring
Fout08	Onderbelastingsfout
Fout09	Achterstanden (overschrijding van het vastgestelde aantal runs)

3.4. Reiniging en onderhoud

a) Controleer het apparaat regelmatig om er zeker van te zijn dat het schoon is en vrij van vuil of corrosie. Gebruik een zachte borstel of een vochtige doek om voorzichtig stof en vuil te verwijderen.
b) Zorg ervoor dat er zich rondom de softstarter geen obstakels bevinden die een goede ventilatie en warmteafvoer kunnen belemmeren. Zorg voor voldoende ruimte rondom het apparaat om een goede luchtstroom te bevorderen.
c) Controleer regelmatig de elektronische componenten en de bedrading in het apparaat. Let op tekenen van slijtage of schade, zoals lekkende condensatoren, kortgesloten weerstanden of slecht aangesloten relais. Vervang indien nodig beschadigde onderdelen.
d) Stofophoping kan het isolatieniveau verlagen en tot oververhitting leiden. Maak het stof in het apparaat schoon met een droge borstel of perslucht. Voor hardnekkiger vuil kunt u een isolatiestaaf of gecontroleerde luchtspuit gebruiken.
e) Pas de startparameters aan op basis van de belastingcondities van de motor en de beschermende eigenschappen van het netrelais. Hiermee wordt de startstroom effectief beheerd en wordt schade aan de apparatuur door overbelasting voorkomen.
f) Maak gebruik van een gestructureerd schema voor preventief onderhoud, gebaseerd op de bedrijfsomstandigheden en richtlijnen van het apparaat. Dit omvat periodieke controles van instellingen, registratie van operationele gegevens zoals startperiodes, foutcodes en algemene prestatiebeoordelingen.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

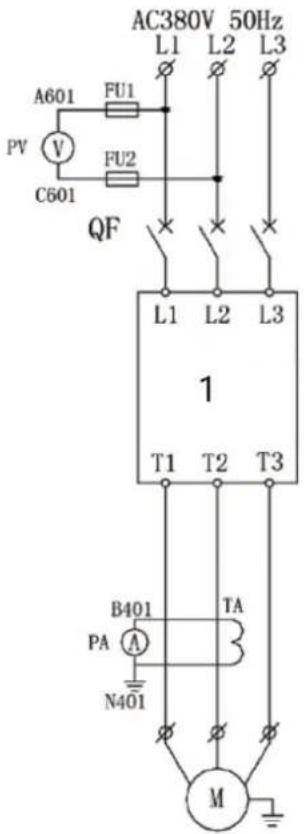

De onderstaande tekeningen dienen uitsluitend ter referentie.

1. Twee-draads besturing

2. Start invoer

3. Werkstatusindicator

4. Knop/schakelaar (zelfvergrendelend type)

5. Drie-draadsbesturing

6. Start invoer

7. Stop invoer

8. Werkstatusindicator

9. Knop start- en stopmodus (Set PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN COM STOP RA RB RQ 3 4

1. Twee-draads besturing

2. Start invoer

3. Werkstatusindicator

4. Knop start- en stopmodus

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Zachte starter
