BRUKSANVISNING SST-NX5R5 MSW

Tilladt omgivende miljø

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Mjukstartare
Modell	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Effekt [kW]	22	11	5,5
V-ingång [V, N~ / Hz]	400, 3~/ 50
V-utgång [V, N~ / Hz]	0-400, 3~/ 50
Jag matar in [A]	45	25	13
Huvudkrets dia [mm2]	10	4	2,5
Arbetstemperatur [°C]	-25~60
Förvaringstemperatur [°C]	-40~70
Motor överbelastning	Klass 10
Standard	EN60947-4-2
Skyddsgrad	IP20
Mätt [bredd x längd x höjd; mm]	88 x 118 x 220
Vikt [kg]	1,8	1,7	1,7

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

Produkten måste återvinnas.

WARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.

(allmän varningssymbol)

UPPMÄRKSAMHET! Varning för elektrisk stöt!

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS!

Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "apparaten" eller "produkten" används i varningarna och instruktionerna för att hänvisa till: Mjukstartare

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att röra vid jordade element som rör, värmeelement, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.
c) Vidrör inte apparaten med våta eller fuktiga händer.
d) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
e) Om du arbetar med apparaten utomhus, se till att använda en förlängningssladd som är lämplig för utomhusbruk. Användning av en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.
f) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.
g) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad nätsladd ska bytas ut av en behörig elektriker eller tillverkarens servicecenter.
h) För att undvika elektriska stötar, sänk inte ner sladden, stickpropen eller apparaten i vatten eller andra vätskor. Använd inte apparaten på våta ytor.
i) OBS! LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.
j) Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar.
k) Förhindra att apparaten blir våt. Risk för elektrisk stöt!

2.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.

b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.

c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.
d) Om du är osäker på om apparaten fungerar korrekt eller om du upptäcker skador, kontakta tillverkarens servicecenter.
e) Endast tillverkarens servicecenter får utföra reparationer på apparaten. Försök inte utföra reparationer på egen hand!
f) Vid brand, använd en pulver- eller kolsyresläckare (CO₂) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
g) Barn eller obehöriga personer får inte vistas på en arbetsplats. En distraktion eller ouppmärksamhet kan leda till att du förlorar kontrollen över apparaten.
h) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
i) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
j) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
k) Håll apparaten borta från barn och djur.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Enheten bör användas av kvalificerade elektriker enligt säkerhetsspecifikationerna, inklusive installation, pilotkörning och underhåll, etc.
c) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
d) Apparaten får endast hanteras av personer som är fysiskt lämpade för att hantera den, som har genomgått lämplig utbildning, som är bekanta med denna bruksanvisning och som har utbildats inom ramen för arbetsskydd och -säkerhet.
e) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
f) Använd personlig skyddsutrustning som krävs för att arbeta med apparaten, specificerad i avsnitt 1, "Förklaring av symbolerna". Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.
g) För att förhindra att apparaten sätts på av misstag, se till att brytaren är i det avstängda läget OFF innan du ansluter apparaten till en strömkälla.
h) Överskatta inte dina förmågor. Håll hela tiden balansen och var i ett stadigt läge när du använder apparaten. Detta ger bättre kontroll över apparaten i oväntade situationer.
i) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
j) Stoppa inte in händerna eller andra föremål i apparaten medan den används!

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Spänningen som används av produkten är farlig, vilket kan orsaka allvarliga skador eller dödsfall för andra. Förbjud beröring av terminalen efter elektrifiering av enheten eller under drift. Även om enheten är avstängd kan det fortfarande finnas spänning i utgångsterminalen.
c) Enheten ska användas enligt produktspecifikationen. Före användning, kontrollera noggrannheten hos olika parametrar såsom motor och frekvens för produkten eller enheten.
d) Enheten har klarat isoleringstestet innan den lämnade fabriken. Felaktigt meggertest kan skada produkten eller förkorta produktens livslängd.
e) Det är strängt förbjudet att ansluta stark el i sekundära ledningar som RUN och COM. Sekundär terminal strömförsörjning kan orsaka skada på huvudkortet.
f) Använd inte apparaten om "ON/OFF"-brytaren inte fungerar som den ska (den slås inte på och av). Apparater som inte kan sättas på och stängas av med "ON/OFF"-brytaren är farliga, får inte användas och måste repareras.
g) Se till att stickproppen är utdragen från uttaget innan du gör några justeringar, byter tillbehör eller innan du lägger undan apparaten. Sådana försiktighetsåtgärder minskar risken för att oavsiktligt aktivera apparaten.
h) Koppla bort apparaten från strömförsörjningen innan justering, rengöring och underhåll påbörjas. En sådan förebyggande åtgård minskar risken för oavsiktlig aktivering.
i) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
j) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
k) Förvara apparaten utom räckhåll för barn.
I) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
m) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
n) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
o) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.
p) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
q) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
r) Lämna inte apparaten utan uppsikt när den används.
s) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
t) Apparaten får inte bäras eller hängas upp i tryckledningen.

u) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
v) Håll apparaten borta från eld- och värmekällor.
w) Överbelasta inte apparaten.
x) Täck inte över ventilationsöppningarna!

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Produkten är en elektronisk enhet som används för att kontrollera accelerationen av en elmotor, som hjälper till att minska den mekaniska påfrestningen och den elektriska strömstyrkan som uppstår när en motor startar. Genom att gradvis öka spänningen som tillförs motorn möjliggör enheten en smidig och kontrollerad uppstart, förlänger motorns livslängd och minskar slitaget på mekaniska komponenter. Den används ofta i industriella applikationer där stora motorer används, såsom i pumpar, fläktar och transportörer, för att säkerställa en mer energieffektiv och tillförlitlig drift.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

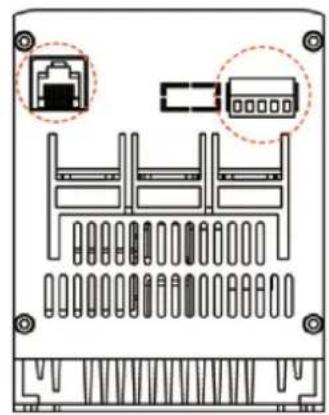

3.1. Beskrivning av apparaten

Terminalbeskrivning

1 2 3 4 5 Bottom

6

1- RUN
2- COM
3- STOPP
4- RA
5- RB
6- Endast för extern panel

Kontrollslinga

Terminalmärkning	Terminalnamn Funktion
RUN	Aktivera inmatning	När RUN och COM är stängda börjar motorn gå; när den är frånkopplad bromsar motorn och stannar (endast tvåtrådsstyrning (standard); kontaktatillverkaren vid behov.
COM	Gemensam hamn	För Run and Stop
STOPP	Stoppa inmatningen	Motorn stannar när STOP och COM är stängda (endast tretrådsstyrning)
RA, RB	Indikering av arbetsstatus	Arbetsstatus: reläutgång, normalt öppen kontakt, stängd under drift, öppen under avstängning eller fel, reläkapacitet 250V/AC 0,3A

Major Loop

Terminalmärkning	Terminalnamn	Funktion
L1/L2/L3	Huvudslinga nätingång	Anslut trefaskälla
T1/T2/T3	Utgångsanslutning av mjukstart	Anslutning trefasmotor

3.2. Förberedelser för användning

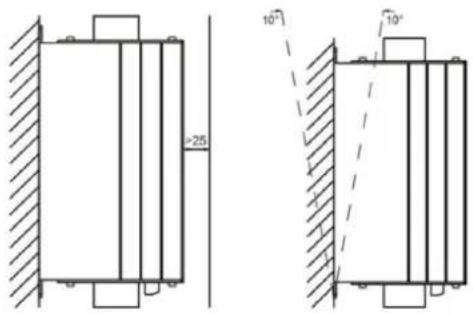

Tillåten omgivningsmiljö

Enheten kan fungera i omgivningstemperaturer från -25°C till +60°C. Om omgivningstemperaturen överstiger 40°C kommer enhetens märkström att minska med 1 % för varje ökning på 1°C.

Enheten kan förvaras i förhållanden från -40°C till +70°C.

Installera Sketch

-25 10° 10°

3.3. Användning av apparaten

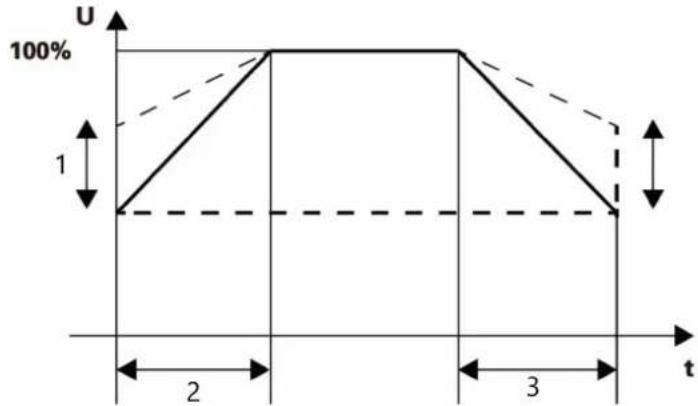

Parameterinställningar

Panelparametrar

U 1 20 S

Knapp för mjukstartstid: används för att justera mjukstartstiden. Intervallet är 1\~20s. Ju längre tiden är inställd, desto mjukare blir mjukstartsprocessen, vilket är fördelaktigt för att minska påverkan på elnätet.

U 0 10 20 S

Knapp för mjuk stopptid: används för att justera den mjuka stopptiden, intervallet är 0\~20s.

Mjukstoppsfunktionen kan effektivt undvika "vattenhammareffekten" när pumpen stannar i vissa pumptillämpningar. När ratten justeras till 0s betyder det att motorparkeringsläget är ledigt parkeringsläge och mjukstarten stoppar utgången omedelbart.

Startspänningsratt: används för att justera startspänningen. Intervallet är 40%\~70%. Vid start måste motorn övervinna friktionskraften i statiskt tillstånd. Öka startspänningen ordentligt för att få ett större startmoment. Användaren bör referera till den faktiska belastningssituationen och samarbeta med start- och stopptiden för att få bästa mjuka starteffekt.

2- Start/stopp-signal
3- Motorspänning
4- Kör utgång

5- På

6- LED1

7- RUN

8- LED2

9- Lägg på huvudspänning

10- Starta kommando

11- Starta klart

12- Bypass-drift

13- Starta om efter att ha stannat halvvägs

14- Stopp kommando

Indikeringslampa

RUN	Stadig belysning	Blinkande	Av
Stadig belysning	Bypass-drift	Ingångs- eller utgångsfasförlust / maskinvarufel	Maskinvarufel
Blinkande	Mjukstart/stopp pågår	Maskinvarufel	Maskinvarufel
Av	Enheten är redo att slås på	Ingångs- eller utgångsfasbortfall / Motorej ansluten	Mjukstart strömavbrott / Indikatorfel
FEL	Fel	-	Inget fel

Power Diagram

Modell	230V/kW	400V/kW	Märkström (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

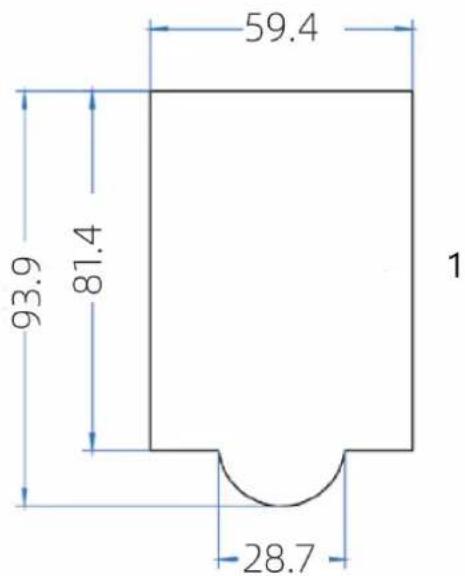

Tangentbordsinställning

Detta är ett valfritt tillbehör (ingår ej i standardprodukten) och ansluts via RJ45-gränssnittet (nätverkskabel krävs). Kontakta tillverkaren om det behövs.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

1- Panelstorlek

Uppställningsprocess

1. Börja konfigurera.
2. Anslut först huvudströmförsörjningen till L1-L3 och kontrollera Power-on Reset för mjukstartaren. För första gången måste en startåterställning utföras om det finns ofullbordade kommandon. I detta skede är utgångsklämman T2 elektrifierad, så var uppmärksam på säker drift.
3. Koppla bort huvudströmförsörjningen och anslut utgångsterminalerna med trefasmotor.
4. Efter att ha anslutit motorn blinkar ON-lampan och övergår till en fast belysning. Om den fortsätter att blinka, kontrollera linjen och utför inte efterföljande steg.
5. Förstarta motorn med plintarna RUN och COM.
6. Två följande processer

A. Höj startspänningen om motorn har en fördröjande rotation.
B. Sänk startspänningen eller förläng starttiden om motorns rotation är för snabb.

1. Justera startspänning, starttid och mjuk stopptid för att få optimal effekt, varefter inställningsprocessen är klar.

2. Installationen är klar.

Knappbeskrivning

Knapp	Benämning	Funktion
DATA	Programmeringsknapp	Gå in i eller avsluta den första nivåns meny
JOG	Jog-knapp	Joggingmotor (endast för testning)
▲	Ökning	Ökning av data eller funktionskod
▼	Minskning	Minska data eller funktionskod
SHIFT	Flytta	I gränssnittet för stopp och körning kan visningsparametrarna väljas cykliskt; Vid ändring av parametrarna kan modifieringspositionen väljas
ENTER	Skriva in	Gå in i menyskärmen steg för steg och ställ in parametrarna för att bekräfta
RUN	Sikt	I tangentbordsdriftläge, används för körning
STOP/ RESET	Stopp/Återställ	När du kör kan den här knappen användas för att stoppa driften; i fellarmstillständ; används för att återställa driften

Kodvy och beskrivning av modifieringsmetod

1- Nivå 1
2- Nivå 2
3- Nivå 3
4- DATA
5- ENTER

Manöverpanelen har en menystruktur i tre nivåer. Funktionsparametergrupp (meny nivå 1) → funktionskod (meny nivå 2) → inställningsvärde för funktionskod (meny nivå 3). Obs: När du använder menyn på tredje nivån, tryck på DATA eller ENTER för att återgå till menyn på andra nivån. Skillnaden är: tryck på ENTER för att spara de inställda parametrarna och återgå till sekundärmenyn och automatiskt överföra till nästa funktionskod; medan du trycker på DATA kommer du direkt tillbaka till sekundärmenyn utan att lagra parametrarna och återgå till den aktuella funktionskoden.

Koda Benämning		Inställning sområde	Standard	Beskrivning
PA-03	Överbelasta flera under mjukstart	1.0 - 5.0 5,0		Mjukstartprocessen är baserad på överbelastningsmultipeln av märklastströmmen, och dess värde ställs in efter lastens vikt.
PA-04	Nominell effektdriftÖverbelastning Multipel	1.0 - 2.0 1,5		Baserat på märkströmmen bestämmer den här inställningen överbelastningsmultipeln under normal drift, som justeras efter platsförhållandena.
PA-05	Överbelastningsfördröjning under mjukstart	1 - 250 10		Denna fördröjningstid (i sekunder) efter att ha överskridit märkströmsöverbelastningsmultipeln under mjukstartsprocessen ställs in baserat på platsförhållandena.
PA-06	Nominell effektdriftÖverbelastningsfördröjning	1 - 20 min	5 min	Denna parameter ställer in fördröjningen (i minuter) av överbelastningstiden efter att ha överskridit
Koda Benämning		Inställning sområde	Standard	Beskrivningmärkströmsöverbelastningsmultipeln under drift av mjukstartaren.
PA-07	Motor underlastskydd	0 - 100% 20%		Det aktuella inställningsområdet för underbelastningsskydd kan vara upp till 100 %; när den är inställd på 0 är detta skydd ogiltigt.
PA-08	Motor underlastskyddsfördröjning	1 - 20 min	5 min	Denna parameter ställer in fördröjningstiden (i minuter) för underbelastningsskydd.
PA-09	Skydd av	0 - 250	0	Denna parameter används för att inaktivera skyddsfunktionen. Om du behöver inaktivera en specifik skyddsfunktion, ställ in motsvarande position i den binära tabellen nedan som 1, konvertera det binära värdet till decimal och ställ in det i PA-09.Denna parameter kommer att inaktivera skyddet; använd den med försiktighet.
PA-11	Val av driftkontrollläge	0/1/2 0		Val av driftkontrollläge: 0.Terminalkontroll (två-trådssystem);1. Terminalkontroll (tre-trådssystem); 2. Panelkontroll
PA-15	Återställ standard	0/1 0		Återställ standard: 0. Ogiltig; 1. Återställ standardvärde

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Under belastning	Funktion reserver ad	Funktion reserver ad	Funktion reserver ad	3-fas obalans (Fasförlust)	Överhetta d	Överbela stning	Överström
0	0	0	0	0	0	0	0

Exempel: Om överströms- och överhettningsskyddet måste stängas av, omvandlas den binära koden "00000101" till motsvarande decimal "5".

Felkod

Felkod	Felnamn
Err01	Överströmsfel
Err02	Överbelastningsfel
Err03	Överhettningsfel
Err04	Utgång trefas obalanserad
Err05	A-Phase strömsensorfel
Err06	C-fas strömsensorfel
Err07	Värdfel
Err08	Underbelastningsfel
Err09	Efterskottsbetalningar (överstiger det inställda antalet körningar)

3.4. Rengöring och underhåll

a) Inspektera regelbundet enheten för att säkerställa att den är ren och fri från smuts eller korrosion. Använd en mjuk borste eller en fuktig trasa för att försiktigt ta bort damm eller skräp.
b) Se till att det inte finns något hinder runt mjukstartaren som kan hindra korrekt ventilation och värmeavledning. Upprätthåll nödvändigt utrymme runt enheten för att främja ett bra luftflöde.
c) Kontrollera regelbundet de elektroniska komponenterna och kablarna inuti enheten. Leta efter tecken på slitage eller skador som läckande kondensatorer, kortslutna motständ eller dåligt anslutna reläer. Byt ut eventuella skadade komponenter vid behov.
d) Dammansamling kan sänka isoleringsnivån och leda till överhettning. Rengör damm inuti enheten med en torr borste eller tryckluft. För mer envis skräp kan en isolerande stav eller kontrollerad luftspray användas.
e) Justera startparametrarna baserat på motorns belastningsförhållanden och skyddsegenskaper hos nätreläet. Detta hjälper till att hantera startströmmen effektivt och förhindrar skador på utrustningen på grund av överbelastning.
f) Använd ett strukturerat schema för förebyggande underhåll baserat på enhetens driftsförhållanden och riktlinjer. Detta inkluderar periodiska kontroller av inställningar, registrering av driftsdata som startperioder, felkoder och övergripande prestandabedömningar.

KASSERING AV ANVÄNDA APPARATER:

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

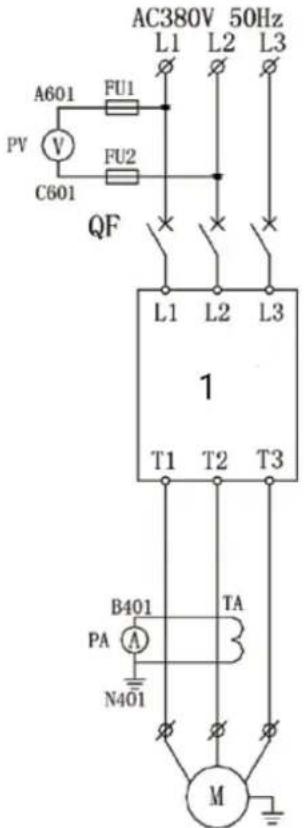

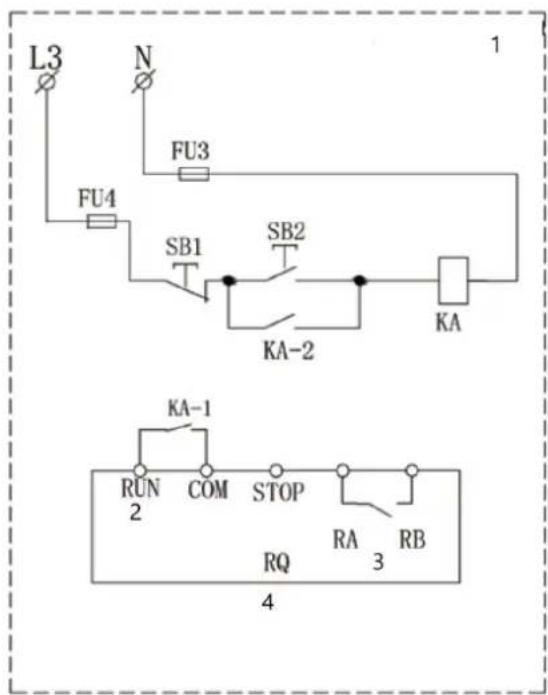

KLEDNINGSDIAGRAM

Ritningarna nedan är endast för referens.

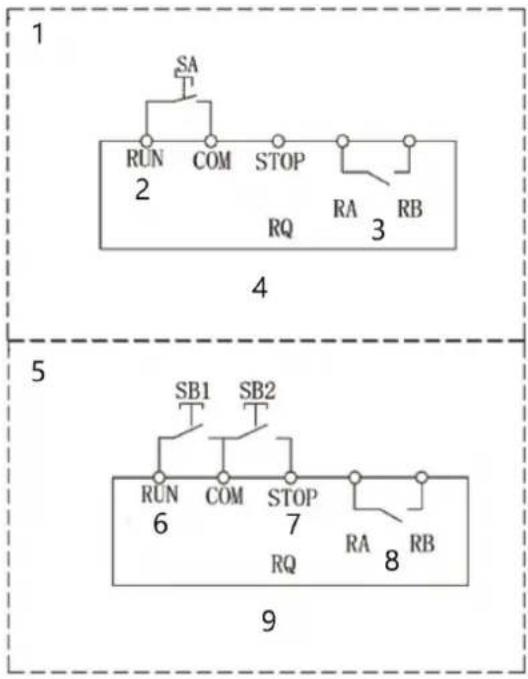

1. Tvåtrådskontroll
2. Starta inmatning

3. Arbetsstatusindikator

4. Vred/brytare (självlåsande typ)

5. Tretrådskontroll

6. Starta inmatning
7. Stoppa inmatningen

8. Arbetsstatusindikator

9. Knappstart- och stoppläge (Set PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN COM STOP RA RB RQ 3 4

1. Tvåtrådskontroll

2. Starta inmatning

3. Arbetsstatusindikator

4. Knapp start- och stoppläge

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Mjukstartare
