KÄYTTÖOHJE SST-NX5R5 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Pehmeä käynnistin
Malli	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Teho [kW]	22	11	5,5
V-tulo [V, N~ / Hz]	400, 3~/ 50
V-lähtö [V, N~ / Hz]	0-400, 3~/ 50
syötän [A]	45	25	13
Pääpiirin halkaisija [mm2]	10	4	2,5
Käyttölämpötila [° C]	-25~60
Varastointilämpötila [° C]	-40~70
Moottorin ylikuormitus	Luokka 10
Vakio	EN60947-4-2
Suojausluokka	IP20
Mitat [leveys x pituus x korkeus; mm]	88 x 118 x 220
Paino [kg]	1,8	1,7	1,7

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

HUOMIO! Sähköiskuvaara!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Pehmeä käynnistin

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos työskentelet laitteen kanssa ulkona, varmista, että käytät ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.
f) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
g) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Ammattitaitoisen sähköasentajan tai valmistajan huoltoliikkeen tulee vaihtaa vaurioitunut virtajohto.
h) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
i) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta puhdistuksen aikana veteen tai muihin nesteisiin.
j) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.
k) Estä laitteen kastuminen. Sähköiskun vaara!

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.

d) Jos olet epävarma siitä, toimiiko laite tarkoituksenmukaisesti, tai jos havaitset siinä vaurioita, ota yhteyttä valmistajan huoltoon.
e) Ainoastaan valmistajan huoltokeskus saa tehdä laitteeseen korjauksia. Älä yritä tehdä korjauksia itse!
f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella ( CO_2 ) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Lapset ja asiattomat henkilöt eivät saa mennä työpisteeseen. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
h) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
i) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
j) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
k) Pidä laite poissa lasten ja eläinten ulottuvilta.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta saa käyttää pätevä sähköasentaja turvallisuusmääräysten mukaisesti, mukaan lukien asennus, koekäyttö ja huolto jne.
c) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
d) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.
e) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammaoihin.
f) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
g) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
h) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
j) Älä laita käsiäsi tai muita esineitä laitteen sisälle, kun se on käytössä!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.

b) Tuotteen käyttämä jännite on vaarallinen, mikä voi aiheuttaa vakavan loukkaantumisen tai kuoleman muille. Estä koskemasta liittimeen laitteen sähköistyksen tai käytön aikana. Vaikka laite on pois päältä, lähtöliittimessä voi silti olla jännitettä.
c) Laitetta tulee käyttää tuotteen nimellisarvojen mukaisesti. Tarkista ennen käyttöä eri parametrien, kuten tehomoottorin ja tuotteen tai laitteen taajuuden, tarkkuus.
d) Laite on läpäissyt eristystestin ennen tehtaalta lähtöä. Väärä megger-testi voi vahingoittaa tuotetta tai lyhentää sen käyttöikää.
e) Vahvan sähkön kytkeminen sivulinjoihin, kuten RUN ja COM, on ehdottomasti kielletty. Toissijaisen liittimen virtalähde voi vahingoittaa emolevyä.
f) Älä käytä laitetta, jos sen "ON/OFF"-kytkin ei toimi kunnolla (laite ei kytkeydy päälle eikä pois päältä). Laitteet, joita ei voi kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, ja ne tulee korjata ennen niiden käyttöä.
g) Varmista, että pistotulppa on irrotettu pistorasiasta, ennen kuin muutat laitteen säätöjä, vaihdat sen lisävarusteita tai varastoit sen. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
h) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
i) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
j) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
k) Laite on pidettävä poissa lasten ulottuvilta.
I) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
m) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
n) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
o) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
p) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
q) Älä siirrä, säädä tai käännä laitetta työn aikana.
r) Älä käytä laitetta valvomatta.
s) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
t) Älä kanna tai ripusta laitetta sen paineletkusta.
u) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
v) Pidä laite kaukana tulen- ja lämmönlähteistä.
w) Älä ylikuormita laitetta.
x) Älä peitä tuuletusaukkoja!

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tuote on elektroninen laite, jota käytetään ohjaamaan sähkömoottorin kiihtyvyyttä, mikä auttaa vähentämään mekaanista rasitusta ja sähkövirtapiikkiä, joita syntyy moottorin käynnistyessä. Lisäämällä vähitellen moottoriin syötettyä jännitettä laite mahdollistaa sujuvan ja kontrolloidun käynnistyksen, pidentää moottorin käyttöikää ja vähentää mekaanisten osien kulumista. Sitä käytetään yleisesti teollisuussovelluksissa, joissa käytetään suuria moottoreita, kuten pumpuissa, puhaltimissa ja kuljettimissa energiatehokkaamman ja luotettavamman toiminnan varmistamiseksi.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

Terminaalin kuvaus

1 2 3 4 5 6

1- RUN
2- COM
3- STOP
4- RA
5- RB

6- Vain ulkoiselle paneelille
Ohjaussilmukka

Päätteen merkintä	Päätteen nimi Toiminto
RUN	Ota syöttö käyttöön	Kun RUN ja COM ovat kiinni, moottori alkaa käydä; irrotettuna moottori hidastuu ja pysähtyy (vain kaksijohtiminen ohjaus (oletus); ota tarvittaessa yhteyttä valmistajaan.
COM	Yhteinen portti	Juoksu ja pysäytys
STOP Lopeta	syöttö	Moottori pysähtyy, kun STOP ja COM ovat kiinni (vain kolmijohtiminen ohjaus)
RA, RB	Työtilan ilmoitus	Toimintatila: relelähtö, normaalisti avoin kosketin, suljettu käytön aikana, auki sammutuksen tai vian aikana,

Päätteen merkintä	Päätteen nimi Toiminto
		releen kapasiteetti 250V/AC 0,3A

Majuri Loop

Päätteen merkintä	Päätteen nimi	Toiminto
L1/L2/L3	Pääsilmukan verkkosyöttö	Liitä kolmivaiheinen lähde
T1/T2/T3	Pehmeän käynnistyksen lähtöliitäntä	Liitä kolmivaihemoottori

3.2. Valmistelu käyttöä varten

Sallittu ympäristö

Laite voi toimia ympäristön lämpötiloissa -25°C - +60°C. Jos ympäristön lämpötila ylittää 40°C, laitteen nimellisvirta pienenee 1 % jokaista 1°C nousua kohden.

Laitetta voidaan säilyttää -40°C - +70°C olosuhteissa.

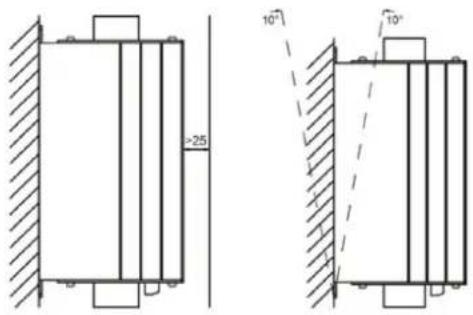

Asenna Sketch

-25 10° 10°

3.3. Laitteen käyttö

Parametriasetukset

Paneelin parametrit

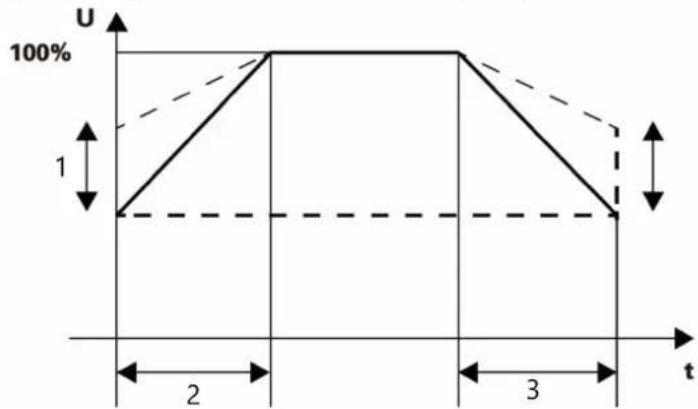

Pehmeän käynnistysajan nuppi: käytetään pehmeän käynnistysajan säätämiseen. Alue on 1-20s. Mitä pidempi aika asetetaan, sitä tasaisempi pehmeä käynnistysprosessi on, mikä on hyödyllistä vähentää sähköverkkoon kohdistuvaa vaikutusta.

U t 0 10 20 S

Pehmeän pysäytysajan nuppi: käytetään pehmeän pysäytysajan säätämiseen, alue on 0-20 s. Pehmeä pysäytystoiminto voi tehokkaasti välttää "vesivasaraefektin", kun pumppu pysähtyy joissakin pumppusovelluksissa. Kun nuppi on asetettu asentoon 0, se tarkoittaa, että moottorin pysäköintitila on vapaa pysäköintitila ja pehmeä käynnistys pysäyttää lähdön välittömästi.

Käynnistysjännitteen nuppi: Käynnistysjännitteen säätämiseen. Alue on 40% \~ 70%. Käynnistettäessä moottorin on voitettava kitkavoima staattisessa tilassa. Nosta käynnistysjännitettä oikein saadaksesi suuremman käynnistysmomentin. Käyttäjän tulee katsoa todellista kuormitustilannetta ja toimia yhteistyössä aloitus- ja lopetusajan kanssa parhaan tasaisen käynnistysvaikutuksen saavuttamiseksi.

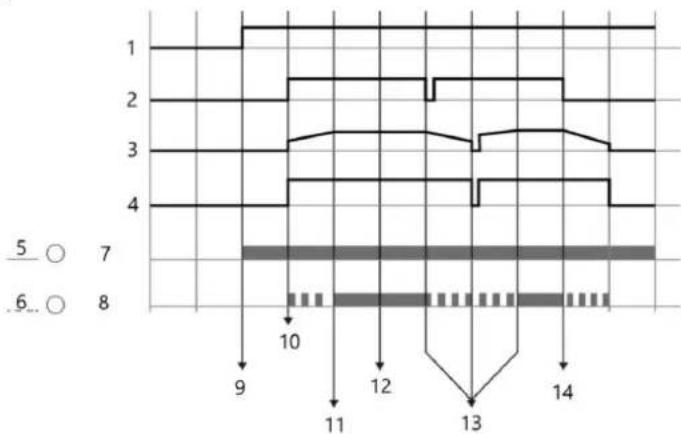

Toiminnan järjestyskaavio

1- Teho

2- Käynnistys/pysäytyssignaali

3- Moottorin jännite

4- Suorita tulos

5- Päällä

6- LED1

7- RUN

8- LED2

9- Kytke pääjännite

10- Käynnistä komento

11- Aloita loppuun

12- Ohitustoiminto

13- Käynnistä uudelleen puolivälissä pysähtymisen jälkeen

14- Pysäytä komento

Merkkivalo

RUN	Tasainen valaistus	Vilkkuu	Pois
Tasainen valaistus	Ohitustoiminto	Tulon tai lähdön vaihekatkos / laitteistovika	Laitteiston toimintahäiriö
Vilkkuu	Pehmeä käynnistys/pysäytys käynnissä	Laitteiston toimintahäiriö	Laitteiston toimintahäiriö
Pois	Laite on valmis kytkettäväksi päälle	Tulon tai lähdön vaihehäviö / Moottoria ei ole kytketty	Pehmeän käynnistyksen virtakatkos / merkkivalon vika
VIKA	Vika	-	Ei vikaa

Tehokaavio

Malli	230V/kW	400V/kW	Nimellisvirta (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

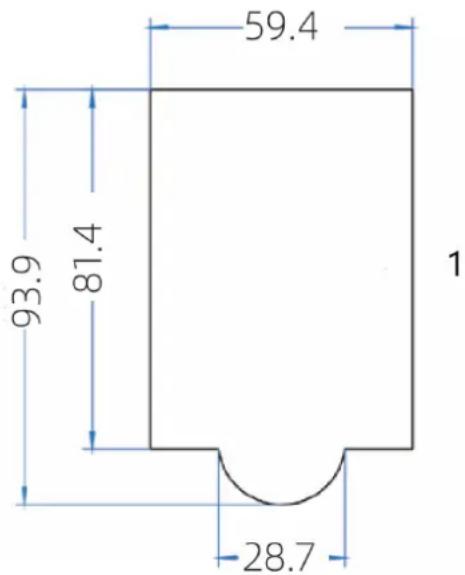

Näppäimistön asetus

Tämä on valinnainen lisävaruste (ei sisälly vakiotuotteeseen) ja liitetään RJ45-liitännän kautta (verkkokaapeli tarvitaan). Tarvittaessa ota yhteyttä valmistajaan.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP/RESET

59.4 93.9 81.4 28.7 1

1- Paneelin koko

Asennusprosessi

1. Aloita määrittäminen.

2. Liitä ensin L1-L3:n päävirtalähde ja tarkista pehmokäynnistimen Power-on Reset. Ensimmäisellä käyttökerralla on suoritettava käynnistyksen nollaus, jos komentoja on kesken. Tässä vaiheessa lähtöliitin T2 on sähköinen, joten kiinnitä huomiota turvalliseen käyttöön.

3. Irrota päävirtalähde ja kytke lähtöliittimet kolmivaihemoottorilla.
4. Moottorin kytkemisen jälkeen ON-valo vilkkuu ja palaa tasaisesti. Jos se vilkkuu jatkuvasti, tarkista viiva äläkä suorita seuraavia vaiheita.
5. Esikäynnistetään moottori liittimillä RUN ja COM.
6. Kaksi seuraavaa prosessia

A. Nosta käynnistysjännitettä, jos moottorissa on viivästynyt pyörimisnopeus.

B. Pienennä käynnistysjännitettä tai pidennä käynnistysaikaa, jos moottori pyörii liian nopeasti.

1. Säädä käynnistysjännite, käynnistysaika ja pehmeä pysäytysaika saadaksesi optimaalisen vaikutuksen, minkä jälkeen asetusprosessi on valmis.
2. Asennus on valmis.

Painikkeen kuvaus

Painike	Nimi	Toiminto
DATA	Ohjelmointipainike	Siirry ensimmäisen tason valikkoon tai poistu siitä
JOG	Jog-painike	Juoksumoottori (vain testaukseen)
▲	Lisäys	Tietojen tai toimintokoodin lisäys
▼	Vähennys	Tietojen tai toimintokoodin vähentäminen
SHIFT	Siirtää	Pysäytys- ja käyntinäytön käyttöliittymässä näyttöparametrit voidaan valita syklisesti; parametreja muuttaessa voidaan valita muokkauspaikka
ENTER	Enter	Siirry valikkoruutuun vaihe vaiheelta ja aseta parametrit vahvistamaan
RUN	Juokse	Näppäimistön toimintatilassa, käytetään juoksemiseen
STOP/ RESET	Stop/Reset	Käynnissä tätä painiketta voidaan käyttää pysäyttämään käynnissä oleva toiminta; vikahälytystilassa; käytetään toiminnan nollaamiseen

Koodinäkymä ja muokkausmenetelmän kuvaus

1- Taso 1
2- Taso 2
3- Taso 3

4- TIEDOT

5- ENTER

Käyttöpaneelissa on kolmitasoinen valikkorakenne. Toimintoparametriryhmä (tason 1 valikko) → toimintokoodi (tason 2 valikko) → toimintokoodin asetusarvo (tason 3 valikko). Huomautus: Kun käytät kolmannen tason valikkoa, paina DATA tai ENTER palataksesi toisen tason valikkoon. Ero on: paina ENTER tallentaaksesi asetetut parametrit ja palataksesi toissijaiseen valikkoon ja siirtyäksesi automaattisesti seuraavaan toimintokoodiin; samalla kun painat DATA, palaa suoraan toissijaiseen valikkoon tallentamatta parametreja ja palaa nykyiseen toimintokoodiin.

Koodi Nimi		Asetusalue	Oletus Kuvaus
PA-03	Useitaylikuormituksi a pehmeän käynnistyksen aikana	1.0 - 5.0 5,0		Pehmeä käynnistysprosessi perustuu nimelliskuormitusvirran ylikuormituskertoimeen ja sen arvo asetetaan kuorman painon mukaan.
PA-04	Nimellisteho KäyttöYlikuormitus Usein	1.0 - 2.0 1,5		Nimellistehovirran perusteella tämä asetus määrittää normaalikäytön aikana ylikuormituskertoimen, joka säädetään paikan olosuhteiden mukaan.
PA-05	Ylikuormitusviive pehmeän käynnistyksen aikana	1 - 250 10		Tämä viiveaika (sekunteina) sen jälkeen, kun nimellisvirran ylikuormituskerroin on ylitetty pehmeäkäynnistysprosessin aikana, asetetaan työpaikan olosuhteiden mukaan.
PA-06	Nimellisteho Käytön ylikuormitusviive	1-20 min 5 min		Tämä parametri asettaa ylikuormitusajan viiveen (minuutteina) sen jälkeen, kun nimellistehovirran ylikuormituskerta on ylitetty pehmokäynnistimen käytön aikana.
PA-07	Moottorinalikuormituss uoja	0 - 100% 20%		Alikuormitussuojan nykyinen asetusalue voi olla jopa 100 %; kun se on asetettu arvoon 0, tämä suojaus ei kelpaa.
PA-08	Moottorinalikuormituss uojan viive	1-20 min 5 min		Tämä parametri asettaa viiveajan (minuutteina) alikuormitussuojalle.
PA-09	Suojaus pois päältä	0 - 250 0		Tätä parametria käytetään suojaustoiminnon poistamiseen käytöstä. Jos haluat poistaa tietyn suojaustoiminnon käytöstä, aseta vastaavaksi paikaksi alla olevassa binaaritaulukossa 1, muunna binääriarvo desimaaliksi ja aseta se PA-09:ään. Tämä parametri poistaa suojauksen käytöstä. käytä sitä varoen.
PA-11	Toiminnan ohjaustilan	0/1/2 0		Toiminnan ohjaustilan valinta: 0. Terminaalin ohjaus (kaksijohtiminen
Koodi Nimi	valinta	Asetusalue	Oletus Kuvaus	järjestelmä); 1. Päätteen ohjaus (kolmijohtiminen järjestelmä); 2. Paneelin ohjaus
PA-15	Palauta oletusarvo	0/1 0		Palauta oletusarvo: 0. Virheellinen; 1. Palauta oletusarvo

Bitti 7	Bitti 6	Bitti 5	Bitti 4	Bitti3	Bitti2	Bitti1	Bitti0
Kuormituksenalla	Toimintovarattu	Toimintovarattu	Toimintovarattu	3-vaiheinenepätasapaino(vaihehäviö)	Ylikuumentua	Ylikuormitus	Ylivirta
0	0	0	0	0	0	0	0

Esimerkki: Jos ylivirta- ja ylikuumenemissuoja on kytkettävä pois päältä, binäärikoodi "00000101" muunnetaan vastaavaksi desimaaliluvuksi "5".

Virhekoodi

Virhekoodi	Vian nimi
Err01	Ylivirtavika
Err02	Ylikuormitus vika
Err03	Ylikuumenemisen vika
Err04	Kolmivaiheinen lähtö epäsymmetrinen
Err05	A-vaiheen virta-anturin vika
Err06	C-vaiheen virta-anturin vika
Err07	Isäntävirhe
Err08	Alikuormitus vika
Err09	Viivästykset (asetetun ajomäärän ylittäminen)

3.4. Puhdistaminen ja huolto

a) Tarkista laite säännöllisesti varmistaaksesi, että se on puhdas ja vapaa liasta tai korroosiosta. Poista pöly tai roskat pehmeällä harjalla tai kostealla liinalla.
b) Varmista, että pehmokäynnistimen ympärillä ei ole esteitä, jotka voisivat haitata kunnollista ilmanvaihtoa ja lämmön haihtumista. Säilytä tarvittava välys laitteen ympärillä hyvän ilmavirran edistämiseksi.
c) Tarkista säännöllisesti laitteen sisällä olevat elektroniset komponentit ja johdot. Etsi kulumisen tai vaurioiden merkkejä, kuten vuotavia kondensaattoreita, oikosulkuvastuksia tai huonosti kytkettyjä releitä. Vaihda vaurioituneet osat tarvittaessa.
d) Pölyn kerääntyminen voi alentaa eristystasoa ja johtaa ylikuumenemiseen. Puhdista laitteen sisällä oleva pöly kuivalla harjalla tai paineilmalla. Pinttyisimmille roskille voidaan käyttää eristystankoa tai hallittua ilmasuihkua.

e) Säädä käynnistysparametrit moottorin kuormitusolosuhteiden ja verkkoreleen suojaominaisuuksien perusteella. Tämä auttaa hallitsemaan käynnistysvirtaa tehokkaasti ja ehkäisee laitevaurioita ylikuormitusiskuista.
f) Käytä ennaltaehkäisevään huoltoon jäsenneltyä aikataulua, joka perustuu laitteen käyttöolosuhteisiin ja ohjeisiin. Tämä sisältää määrääjoin asetusten tarkistukset, käyttötietojen, kuten käynnistysjaksojen, vikakoodien ja yleisen suorituskyvyn arvioinnin, tallentamisen.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

KYTKENTÄKAAVIO

Alla olevat piirustukset ovat vain viitteellisiä.

1. Kaksijohtiminen ohjaus

2. Aloita syöttö

3. Työtilan ilmaisin

4. Nuppi/kytkin (itselukittuva tyyppi)

5. Kolmen johdin ohjaus

6. Aloita syöttö

7. Lopeta syöttö

8. Työtilan ilmaisin

9. Painikekäynnistys- ja pysäytystila (Aseta PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. Kaksijohtiminen ohjaus

2. Aloita syöttö

3. Työtilan ilmaisin

4. Painike käynnistys- ja pysäytystila

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Pehmeä käynnistin
