ISU-GIL ALU1 S1 - Θερμικό εργαλείο κοπής MSW - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εργαλείο θερμικής κοπής (κόπτης θερμού σύρματος και θερμού μαχαιριού)
Μοντέλο	MSW-ISU-GIL ALU1 S1
Μάρκα	MSW
Τροφοδοσία	AC 230 V / 50 Hz μέσω μετασχηματιστή DC 40 V 5 A 200 W
Ισχύς (θερμό μαχαίρι)	250 W
Κλάση προστασίας	II
Διαστάσεις (Μ x Π x Υ) (θερμό μαχαίρι)	43 x 253 x 90 mm
Μέγιστη θερμοκρασία λεπίδας	500 °C
Συμβατά υλικά	Μη πλαστικοποιημένος αφρός (πολυστυρένιο, Styrodur), χωρίς κόλλα ή υπολείμματα
Κύριες λειτουργίες	Ευθεία κοπή, με βήμα, λοξή, κοίλη με θερμό σύρμα· χειροκίνητη κοπή με θερμό μαχαίρι
Γωνία κοπής (θερμό σύρμα)	0 έως 45°
Βάθος κοπής (θερμό σύρμα)	330 mm (μοντέλο ALU1) / 200 mm (μοντέλο ALU1 S1)
Μέγιστο μήκος κοπής (θερμό σύρμα)	1350 mm
Θερμική προστασία	Ναι για το θερμό σύρμα· θερμό μαχαίρι: κύκλος 15 δευτ. αναμμένο / 45 δευτ. σβηστό
Δείκτης προστασίας IP (θερμό σύρμα)	IP68
Παρεχόμενα αξεσουάρ	Εξάγωνο κλειδί, μεταλλική βούρτσα, γωνιακός οδηγός (για λοξή κοπή)
Διαθέσιμα ανταλλακτικά	Ανταλλακτικό θερμό σύρμα· λεπίδες θερμού μαχαιριού (δεν παρέχονται)
Συντήρηση και καθαρισμός	Αποσυνδέστε και αφήστε να κρυώσει πριν τον καθαρισμό· χρησιμοποιήστε μαλακό, υγρό πανί· μη χρησιμοποιείτε διαβρωτικά προϊόντα· καθαρίστε τις λεπίδες με τη μεταλλική βούρτσα
Συνθήκες αποθήκευσης	Ξηρό και δροσερό μέρος, προστατευμένο από υγρασία και άμεσο ηλιακό φως
Ηλεκτρική ασφάλεια	Κλάση προστασίας II· μην βυθίζετε ή ψεκάζετε νερό στη συσκευή

Συχνές ερωτήσεις - ISU-GIL ALU1 S1 MSW

Πώς να χρησιμοποιήσετε το θερμό μαχαίρι;

Ρυθμίστε τη θερμοκρασία με το καντράν (16 βαθμίδες). Τοποθετήστε τη λεπίδα στο τεμάχιο, πατήστε τη σκανδάλη θέρμανσης και περιμένετε μερικά δευτερόλεπτα πριν κόψετε. Απελευθερώστε τη σκανδάλη πριν το τέλος της κοπής.

Ποια είναι η μέγιστη θερμοκρασία του θερμού μαχαιριού;

Η μέγιστη θερμοκρασία της λεπίδας είναι 500 °C. Χρησιμοποιήστε μια ρύθμιση κατάλληλη για το υλικό για να αποφύγετε τον υπερβολικό καπνό.

Πώς να αντικαταστήσετε το θερμό σύρμα;

Αποσυνδέστε τη συσκευή και αφήστε να κρυώσει. Αφαιρέστε το παλιό σύρμα, κρεμάστε το νέο σύρμα σε ένα ελατήριο και στη συνέχεια τεντώστε το προς το άλλο ελατήριο. Προσέξτε να μην λυγίσετε το σύρμα.

Ποια υλικά μπορώ να κόψω με αυτό το εργαλείο;

Η συσκευή έχει σχεδιαστεί για μη πλαστικοποιημένο αφρό όπως πολυστυρένιο ή Styrodur. Μην κόβετε υλικά που περιέχουν κόλλα ή υπολείμματα.

Τι να κάνω αν η λεπίδα του θερμού μαχαιριού δεν θερμαίνεται;

Ελέγξτε την ηλεκτρική τροφοδοσία και τον μετασχηματιστή. Βεβαιωθείτε ότι η σκανδάλη είναι πατημένη. Εάν το πρόβλημα persiste, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να καθαρίσετε το εργαλείο;

Αποσυνδέστε και αφήστε να κρυώσει. Χρησιμοποιήστε ένα μαλακό, υγρό πανί για τις επιφάνειες. Καθαρίστε τις λεπίδες με την παρεχόμενη μεταλλική βούρτσα. Μη χρησιμοποιείτε διαβρωτικά προϊόντα.

Ποια είναι η συνιστώμενη διάρκεια κοπής;

Για το θερμό μαχαίρι, η κοπή δεν πρέπει να υπερβαίνει τα 15 δευτερόλεπτα συνεχόμενα. Μετά, αφήστε το εργαλείο να κρυώσει για 45 δευτερόλεπτα.

Η συσκευή παρέχεται με αξεσουάρ;

Ναι, παρέχεται με ένα εξάγωνο κλειδί, μια μεταλλική βούρτσα και έναν γωνιακό οδηγό για λοξές κοπές.

Πώς να ρυθμίσετε τη θερμοκρασία του θερμού μαχαιριού;

Γυρίστε το καντράν ελέγχου θερμοκρασίας (16 βαθμίδες). Όσο μικρότερη είναι η βαθμίδα, τόσο χαμηλότερη είναι η ισχύς θέρμανσης. Προσαρμόστε τη ρύθμιση στο υλικό.

Τι να κάνω σε περίπτωση υπερθέρμανσης;

Απελευθερώστε αμέσως τη σκανδάλη. Η συσκευή ψύχεται σε λίγα δευτερόλεπτα. Για το θερμό μαχαίρι, ο κύκλος προστασίας είναι 15 δευτ. αναμμένο / 45 δευτ. σβηστό. Αποσυνδέστε εάν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ISU-GIL ALU1 S1 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

TEXNIKA ΣΤΟΙΧΕΙΑ

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Κόπτης φελιζόλ	Κόπτης φελιζόλ	Ζεστόμαχαίρι
Μοντέλο	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Εισαγωγή	AC ~230V / 50Hz
Παραγωγή	Προσαρμογέας:DC 40V 5A 200W	Προσαρμογέας:DC 40V 5A200W	250 W
Κατηγορία προστασίας	II
Διαβάθμιση προστασίας IP	IP68		X0
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	1557 x 1330 x 1800	1557 x 1345 x1800	43 x 253 x90
Βάρος [kg]	14,9	16,3
Βάθος κοπής [mm]	330		200
Μέγιστο μήκος κοπής [mm[	1350	1350
Μέγιστη θερμοκρασία λεπίδας [°C]	500
Θερμική προστασία v			X(S2 15s on/ 45s off)
Γωνία κοπής [°]	0-45		-

Το μηχάνημα προορίζεται για την κοπή μη πλαστικοποιημένου αφρού (για παράδειγμα Πολυστυρένιο ή Στυροντούρ). Οι μη πλαστικοποιημένες πλάκες αφρού πρέπει να είναι απαλλαγμένες από κόλλα, υπολείμματα κόλλας ή οποιοδήποτε άλλο είδος μόλυνσης.

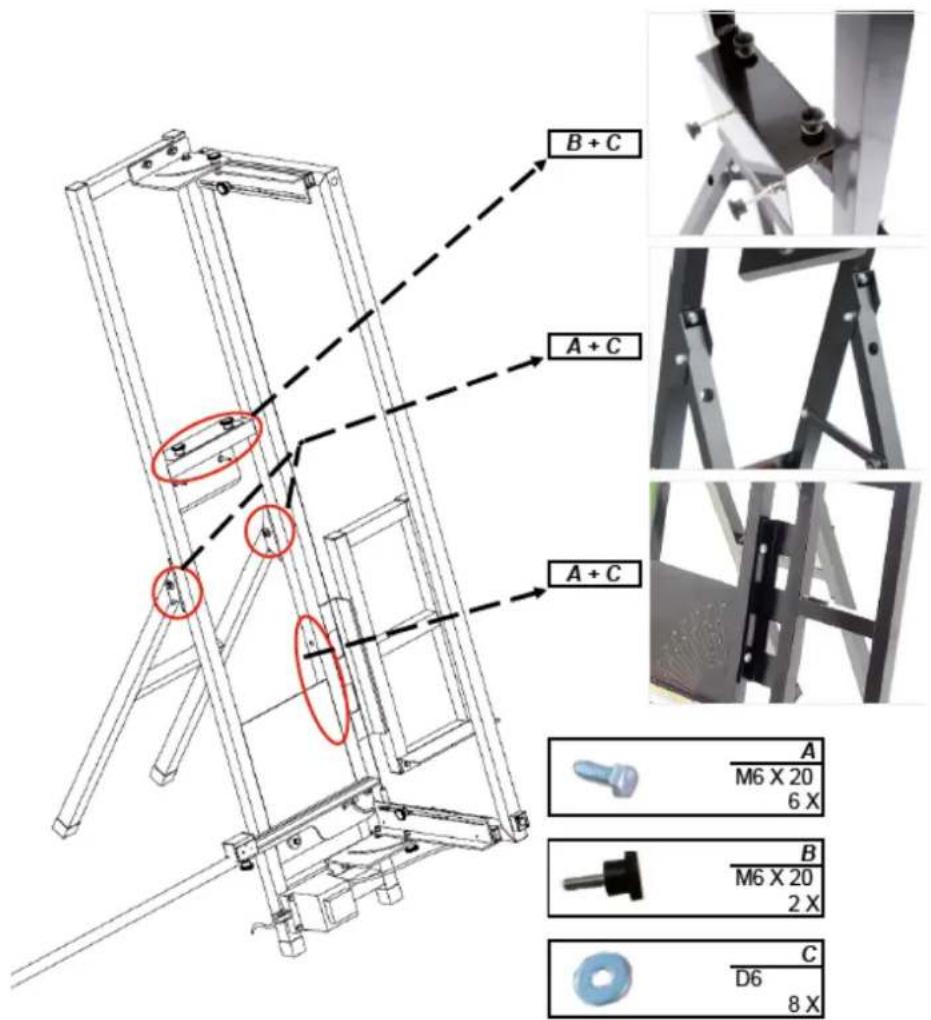

ΣΥΝΕΛΕΥΣΗ

Κόπτης φελιζόλ

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Καυτό μαχαίρι κοπής

ΠΡΟΣΟΧΗ: Τοποθετήστε αξεσουάρ στη συσκευή μόνο όταν είναι απενεργοποιημένη και κρύα! Χρησιμοποιήστε κατάλληλα γάντια για προστασία.

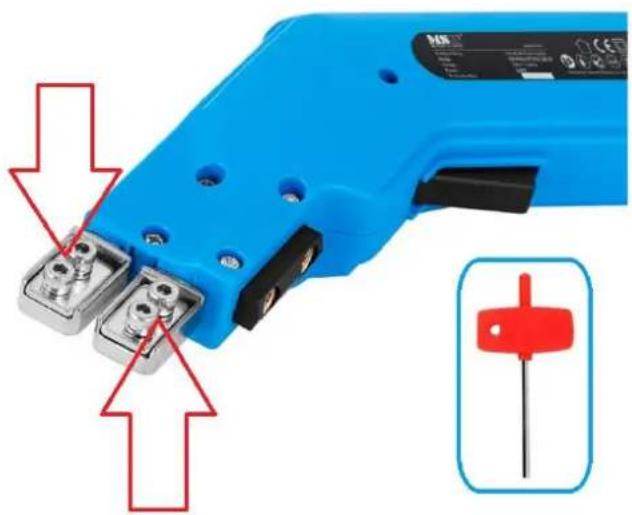

- Με τη βοήθεια του εξάγωνου κλειδιού που περιλαμβάνεται, χαλαρώστε τα 4 μπουλόνια που φαίνονται στην παρακάτω εικόνα:

- Εισαγάγετε τις επιθυμητές απολήξεις του εξαρτήματος κοπής (μεταλλικό) στις υποδοχές και σφίξτε καλά τα 4 μπουλόνια που έχετε χαλαρώσει προηγουμένως, ώστε η συσκευή και το εξάρτημα να έχουν πλήρη επαφή:

ΛΕΙΤΟΥΡΓΙΑ (Κόπτης φελιζόλ)

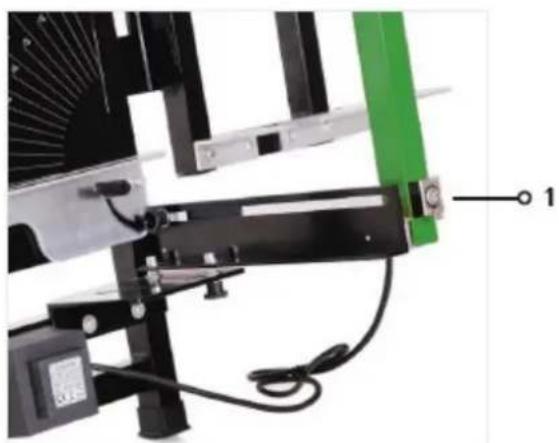

Ενεργοποίηση και απενεργοποίηση

1. Για την εκκίνηση χρειάζεται μόνο να συνδέσετε το βύσμα XLR (1) του μετασχηματιστή στην αντίστοιχη πρίζα στην πλώρη και να συνδέσετε το βύσμα ρεύματος στην πρίζα.
2. Πατήστε το διακόπτη On/Off (2) και κρατήστε τον πατημένο. Το σύρμα κοπής είναι πλήρως λειτουργικό μέσα σε δευτερόλεπτα
3. Τραβήξτε το τόξο προς την κατεύθυνση του υλικού – το υλικό θα κοπεί.
4. ΣΗΜΕΙΩΣΗ: Φυσιολογικός κίνδυνος! Αφήστε το διακόπτη On/Off μετά την εφαρμογή κάθε κοπής. το σύρμα κοπής κρυώνει μέσα σε λίγα δευτερόλεπτα.

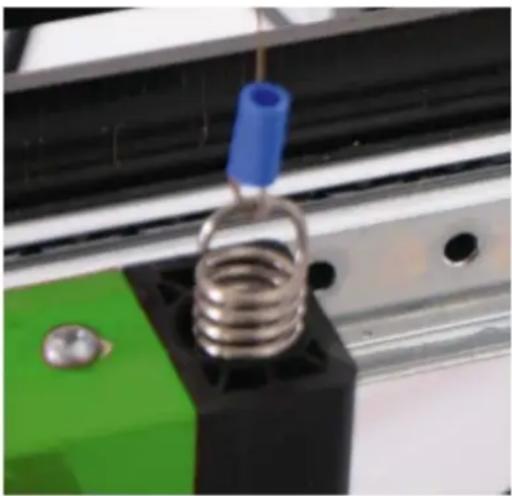

Αντικατάσταση του ζεστού καλωδίου

Πριν από οποιαδήποτε εργασία στο ίδιο το μηχάνημα, τραβήξτε το φις από την πρίζα και διαβάστε όλες τις οδηγίες. Η μη τήρηση των παρακάτω οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή σοβαρούς τραυματισμούς.

1. Αφαιρέστε προσεκτικά τυχόν παλιό ζεστό καλώδιο που έχει απομείνει.
2. Στερεώστε το νέο ζεστό σύρμα σε ένα από τα ελατήρια και στη συνέχεια υπό τάση στο αντίθετο άνοιξη. Προσέξτε να μην λυγίσετε ή καταστρέψετε το νέο ζεστό καλώδιο κατά την εγκατάσταση.

ΛΕΙΤΟΥΡΓΙΑ (Καυτό μαχαίρι κοπής)

α) Ρυθμίστε τον επιλογέα θερμοκρασίας στην επιθυμητή θερμοκρασία - ο επιλογέας ελέγχου θερμοκρασίας έχει ρυθμίσεις 16 κλικ που αντιστοιχούν στις βαθμολογημένες ραβδώσεις στην επιφάνεια. Όσο μικρότερη είναι η κορυφογραμμή τόσο χαμηλότερη είναι η ρύθμιση ισχύος θέρμανσης.
β) Τοποθετήστε τη λεπίδα στο τεμάχιο εργασίας.
γ) Ενεργοποιήστε τη σκανδάλη θέρμανσης και ζεστάνετε το εργαλείο λίγα δευτερόλεπτα πριν ξεκινήσετε την κοπή (συνιστάται η δοκιμή κοπής σε απορρίμματα).
δ) Διατηρήστε τη σταθερότητα της θερμοκρασίας και της ταχύτητας. Η υπερβολική ομίχλη/ατμός μπορεί να προκληθεί από χαμηλή ταχύτητα ή υπερβολική θερμοκρασία. Αυτό θα έχει ως αποτέλεσμα ακανόνιστες/ανομοιόμορφες διαδρομές. Μπορείτε να λύσετε αυτό το πρόβλημα μειώνοντας τη θερμοκρασία της λεπίδας ή χαλαρώνοντας τη σκανδάλη.
ε) Αφήστε τη σκανδάλη θέρμανσης πριν συμπληρωθούν τα τελευταία 3-5 cm της κοπής.
στ) Η σωστή θερμοκρασία και η ταχύτητα κοπής όχι μόνο βελτιώνουν την παραγωγικότητα, αλλά και επεκτείνουν τη διάρκεια ζωής του εργαλείου.
ζ) Ο χρόνος κοπής δεν πρέπει να υπερβαίνει τα 15 δευτερόλεπτα.

ΠΑΡΑΛΛΑΓΕΣ ΚΟΠΗΣ

Τόξο – ρυθμίστε τη γωνία δεξιά και αριστερά σε 0 μοίρες. Σημειώστε τις απαιτούμενες διαστάσεις στο φύλλο πολυστυρενίου. Σηκώστε το τόξο για να τραβήξετε το υλικό που θα κοπεί κάτω από το σύρμα κοπής. Τοποθετήστε το υλικό στη γωνία τοποθέτησης και τραβήξτε το προς τα εμπρός μέχρι το απαιτούμενο μέτρο. Πατήστε το κουμπί και κρατήστε το πατημένο (το σύρμα κοπής θερμαίνεται) Τραβήξτε το τόξο προς την κατεύθυνση του υλικού – το υλικό θα κοπεί. Αφήστε το κουμπί.

Τόξο – ρυθμίστε τη γωνία δεξιά και αριστερά σε 0 μοίρες. Σημειώστε το απαιτούμενο βήμα (ύψος και μήκος) στο φύλλο πολυστυρενίου. Σηκώστε το τόξο για να τραβήξετε το προς κοπή υλικό κάτω από το σύρμα κοπής μέχρι το σημειωμένο μήκος. Πατήστε το κουμπί και κρατήστε το πατημένο (το σύρμα κοπής θερμαίνεται). Τραβήξτε το τόξο προς την κατεύθυνση του υλικού - το βάθος βήματος θα κοπεί. Όταν φτάσετε στο βάθος του βήματος, τραβήξτε το

	υλικό προς τα αριστερά μέχρι να κοπεί τελείως το σκαλοπάτι. Ελευθέρωση κουμπί.
	ΚΟΠΗ ΔΥΟ ΒΗΜΑΤΩΝΤόξο – προσαρμόστε τη γωνία δεξιά και αριστερά στην επιθυμητή γωνία. Για το σκοπό αυτό απαιτείται το παρεχόμενο γωνιακό στοπ. Σηκώστε το τόξο για να τραβήξετε το υλικόνα κοπεί κάτω από το σύρμα κοπής μέχρι την αρχή της κοπής. Πατήστε το κουμπί και κρατήστε το πατημένο (το σύρμα κοπής θερμαίνεται). Τραβήξετε το τόξο προς την κατεύθυνση του υλικού - η λοξότμηση θα κοπεί. Αφήστε το κουμπί.
	ΛΟΞΕΥΩΤόξο – ρυθμίστε τη γωνία δεξιά και αριστερά σε 0 μοίρες. Σημάδι απαιτείται κοπή στο φύλλο πολυστυρενίου. Σηκώστε το τόξο για να τραβήξετε το υλικό που θα κοπεί κάτω από το σύρμα κοπής. Ρυθμίστε το υλικό με τέτοιο τρόπο ώστε η απαιτούμενη κοπή να πηγαίνει ακριβώς κάτω από το σύρμα κοπής. Πατήστε το κουμπί και κρατήστε το πατημένο (το σύρμα κοπής θερμαίνεται). Τραβήξετε το τόξο προς την κατεύθυνση Του υλικού - το υλικό θα κοπεί. Αφήστε το κουμπί.
	ΚΟΙΛΗ ΚΟΠΗΤόξο – ρυθμίστε τη γωνία δεξιά και αριστερά σε 0 μοίρες. Σημειώστε το απαιτούμενο κοίλο αυλάκι στο φύλλο πολυστυρενίου. Σηκώστε το τόξο για να τραβήξετε το προς κοπή υλικό κάτω από το σύρμα κοπής μέχρι τη σημειωμένη θέση. Πατήστε το κουμπί και κρατήστε το πατημένο (το σύρμα κοπής θερμαίνεται). Τραβήξετε το τόξο προς την κατεύθυνση του υλυκού - το βάθος βήματος θα κοπεί. Όταν φτάσετε στο βάθος του βήματος, τραβήξετε το υλικό προς τα δεξιά προς τη σημειωμένη θέση μέχρι να κοπεί το μήκος του βήματος. Τραβήξετε τον φιόγκο προς τα πάνω έξω από το υλικό. Αφήστε το κουμπί.

ΣΥΝΤΗΡΗΣΗ

Καθάρισμα

α) Τραβήξτε το φις από την πρίζα και αφήστε τη μονάδα να κρυώσει εντελώς πριν καθαρίσετε, ρυθμίσετε ή αντικαταστήσετε εξαρτήματα και όταν η μονάδα δεν χρησιμοποιείται.
β) Τραβήξτε το φις από την πρίζα πριν από κάθε καθαρισμό και όταν η μονάδα δεν χρησιμοποιείται.
γ) Χρησιμοποιείτε μόνο μη διαβρωτικά καθαριστικά για τον καθαρισμό των επιφανειών.
δ) Μετά από κάθε καθαρισμό, όλα τα εξαρτήματα πρέπει να στεγνώνονται καλά πριν χρησιμοποιηθεί η μονάδα ε) ξανά.
στ) Αποθηκεύστε τη μονάδα σε ξηρό και δροσερό μέρος προστατευμένο από την υγρασία και το άμεσο ηλιακό φως.
ζ) Μην ψεκάζετε τη μονάδα με ρεύμα νερού και μην τη βυθίζετε σε νερό. Βεβαιωθείτε ότι δεν εισέρχεται νερό από τα ανοίγματα εξαερισμού στο περίβλημα.
η) Καθαρίστε τα ανοίγματα εξαερισμού με βούρτσα και πεπιεσμένο αέρα (όχι πάνω από 3 bar).
i) Πραγματοποιείτε τακτικές επιθεωρήσεις της μονάδας ελέγχοντας την τεχνική καταλληλότητα και τυχόν ζημιές.
ι) Χρησιμοποιήστε ένα μαλακό, υγρό πανί για τον καθαρισμό της συσκευής.

ια) Μην καθαρίζετε τη μονάδα με όξινες ουσίες, ιατρικά προϊόντα, αραιωτικά, καύσιμα, λάδια ή άλλα χημικά καθώς αυτό μπορεί να προκαλέσει βλάβη στη μονάδα.
1) Καθαρίστε τις λεπίδες που έχουν συσσωρευτεί με συσσωρευμένο υλικό με τη βοήθεια της (συμπεριλαμβανόμενης) συρμάτινης βούρτσας.

Διάθεση

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
