РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ISU-GIL ALU1 S1 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

ТЕХНИЧЕСКИ ДАННИ

Описание на параметъра Стойност на параметъра
Име на продукта Резачка за стиропор		Резачка за стиропор	Горещ нож
Модел	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Вход	AC ~230V / 50Hz
Изход	Адаптер:DC 40V 5A 200W	Адаптер:DC 40V 5A 200W	250W
Клас на защита	II
Степен на защита IP	IP68		X0
Размери [ширина х дълбочина х височина; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Тегло [kg]	14,9	16,3
Дълбочина на рязане [mm]	330		200
Максимална дължина на рязане [mm]	1350	1350
Максимална температура на острието [°C]	500
Термична защита √			X(S2 15sвключен / 45sизключен)
Ъгъл на рязане [°]	0-45		-

Машината е предназначена за рязане на непластифицирана пяна (например полистирен или стиродур). Непластифицираните плочи от пяна трябва да бъдат без лепило, остатъци от лепило или друг вид замърсяване.

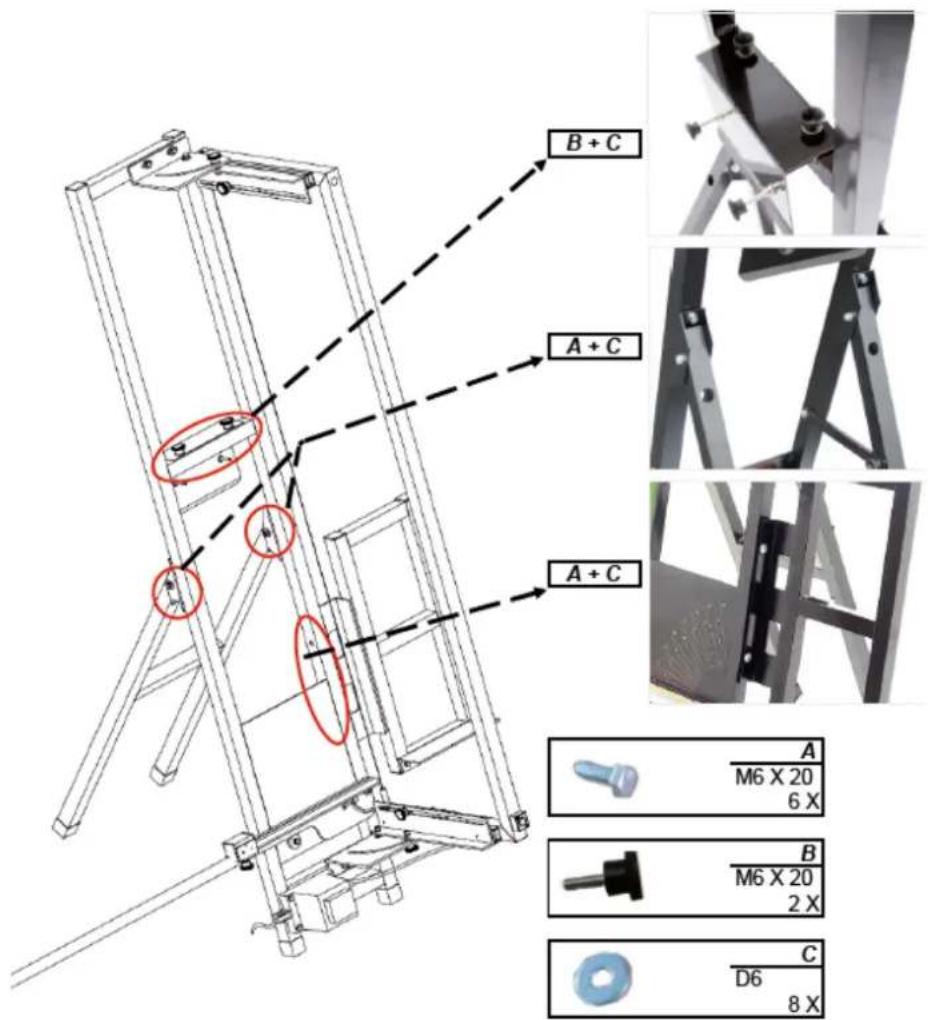

МОНТАЖ

Резачка за стиропор

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Нож за горещо рязане

ВНИМАНИЕ: Инсталирайте аксесоара към устройството само когато е изключено и охладено! Използвайте подходящи ръкавици за защита.

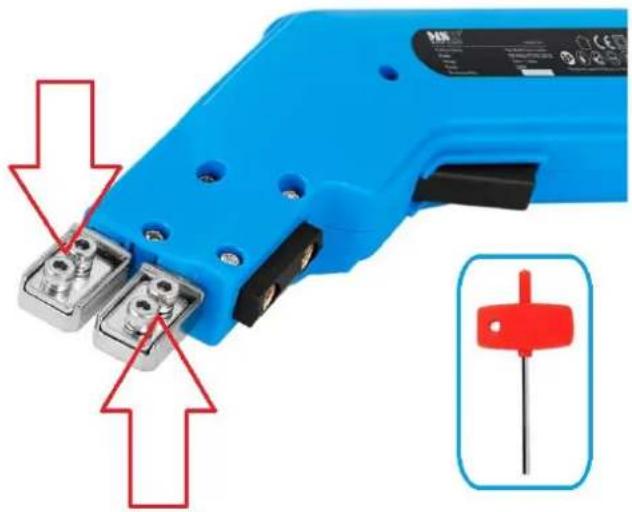

- С помощта на включения шестограмен ключ разхлабете 4-те болта, посочени на снимката по-долу:

- Поставете желаните краища на режещия аксесоар (метален) в слотовете и затегнете здраво 4-те предварително разхлабени болта, така че устройството и аксесоарът да имат пълен контакт:

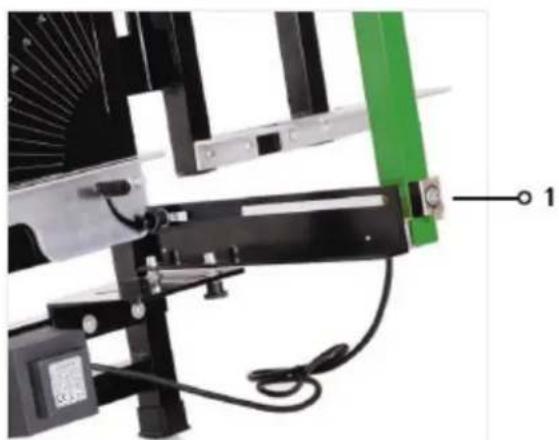

Включване и изключване

1. За стартиране е необходимо само да включите XLR-конектора (1) на трансформатора в съответния контакт на дъгата и да свържете захранващия щепсел към захранващия контакт.
2. Натиснете бутона за включване/изключване (2) и го задръжте натиснат. Режещата тел е напълно функционална за секунди
3. Издърпайте дъгата по посока на материала – материалът ще бъде отрязан.
4. ЗАБЕЛЕЖКА: риск от пожар! Освободете превключвателя за включване/изключване след всяко рязане; режещата тел се охлажда за няколко секунди.

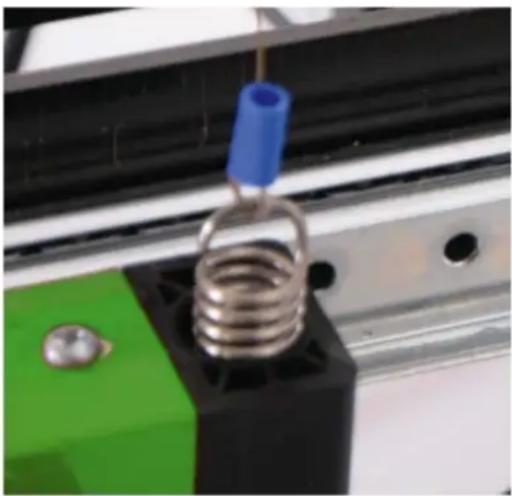

Смяна на горещия проводник

Преди каквато и да е работа по самата машина, издърпайте щепсела и прочетете всички инструкции. Неспазването на инструкциите по-долу може да причини токов удар, пожар и/или сериозни наранявания.

1. Внимателно отстранете останалата стара гореща жица.
2. Закачете новата гореща тел към една от пружините и след това под напрежение към противоположната

пролет. Внимавайте да не огънете или повредите новия горещ проводник по време на монтажа.

РАБОТА (Нож за горещо рязане)

a) Задайте температурния диск на желаната температура - температурният контролен диск има настройки с 16 щраквания, които съответстват на градуираните ръбове на повърхността. Колкото по-малък е ръбът, толкова по-ниска е настройката на мощността на отопление.
b) Поставете острието върху детайла.
с) Включете спусъка за нагряване и загрейте инструмента няколко секунди, преди да започнете да режете (препоръчително е да направите пробно рязане на отпадъчни парчета).
d) Поддържайте постоянство на температурата и скоростта. Твърде много мъгла/пара може да се дължи на ниска скорост или прекомерна температура. Това ще доведе до неправилни/неравномерни пътища на рязане. Можете да разрешите този проблем, като намалите температурата на острието или разхлабите спусъка.
e) Пуснете спусъка за нагряване, преди последните 3-5 см от рязането да са завършени.
f) Подходящата температура и скорост на рязане не само подобряват производителността, но и удължават живота на инструмента.
g) Времето за рязане не трябва да надвишава 15 секунди.

ВАРИАНТИ ЗА РЯЗВАНЕ

Лък – регулирайте ъгъла надясно и наляво до 0 градуса. Маркирайте необходимите размери върху листа от полистирол. Повдигнете дъгата, за да изтеглите материала за рязане под режещата тел. Поставете материала върху ъгъла на поставяне и го издърпайте напред до необходимата мярка. Натиснете бутона и го задръжте натиснат (режещата тел се нагрява) Издърпайте дъгата по посока на материала – материалът ще бъде отрязан. Освободете бутона.

Лък – регулирайте ъгъла надясно и наляво до 0 градуса. Маркирайте необходимото стъпало (височина и дължина) върху полистиреновия лист. Повдигнете дъгата, за да изтеглите материала за рязане под режещата тел до маркираната дължина. Натиснете бутона и го задръжте натиснат (режещата тел се нагрява). Издърпайте дъгата по посока на материала – дълбочината на стъпката ще бъде намалена. При достигане на

	дълбочината на стъпалото дръпнете материала наляво, докато стъпалото се изреже напълно.Освобождаванебутон.
	ДВУСТЪПЕН КРОЙЛък – регулирайте ъгъла отдясно и отляво до желания ъгъл. За тази цел е необходим предоставеният ъглов ограничител. Повдигнете лъка, за да изтеглите материала да се реже под режещата тел до началото на среза. Натиснете бутона и го задръжте натиснат (режещата тел се нагрява). Издърпайте дъгата в посока на материала – скосяването ще бъде изрязано. Освободете бутона.
	СКЯСВАНЕЛък – регулирайте ъгъла надясно и наляво до 0 градуса. Маркирайте необходимия разрез върху полистиреновия лист. Повдигнете дъгата, за да изтеглите материала за рязане под режещата тел. Регулирайте материала по такъв начин, че необходимият разрез да минава точно отдолу режеща тел. Натиснете бутона и го задръжте натиснат (режещата тел се нагрява). Издърпайте лъка в посока на материала – материалът ще бъде отрязан. Освободете бутона.
	ВДЪЛБЕН СРЕЗЛък – регулирайте ъгъла надясно и наляво до 0 градуса. Маркирайте необходимия кух жлеб върху полистиреновия лист. Повдигнете дъгата, за да изтеглите материала за рязане под режещата тел до маркираното място. Натиснете бутона и го задръжте натиснат (режещата тел се нагрява). Издърпайте дъгата в посока на материала – дълбочината на стъпката ще бъде намалена. При достигане на дълбочината на стъпалото издърпайте материала надясно към маркираното място, докато се изреже дължината на стъпалото. Издърпайте лъка нагоре от материала. Освободете бутона.

ПОДДРЪЖКА

Почистване

a) Издърпайте щепсела и оставете уреда да се охлади напълно, преди да почиствате, настройвате или сменяте аксесоари и когато уредът не се използва.
b) Изключвайте щепсела от контакта преди всяко почистване и когато уредът не се използва.
с) Използвайте само некорозивни почистващи препарати за почистване на повърхностите.
d) След всяко почистване всички части трябва да се подсушат добре, преди да се използва уредът д) отново.
f) Съхранявайте уреда на сухо и хладно място, защитено от влага и пряка слънчева светлина.
g) Не пръскайте уреда със струя вода и не го потапяйте във вода. Уверете се, че през вентилационните отвори в корпуса не влиза вода.
з) Почистете вентилационните отвори с четка и въздух под налягане (не повече от 3 бара).
i) Извършвайте редовни проверки на уреда, като проверявате техническата изправност и евентуалните повреди.
j) Използвайте мека, влажна кърпа за почистване на устройството.

k) Не почиствайте уреда с киселинни вещества, медицински продукти, разредител, гориво, масло или други химикали, тъй като това може да причини повреда на уреда.
I) Почистете остриетата от натрупания материал с помощта на (включената) телена четка.

Изхвърляне

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
