BRUKSANVISNING ISU-GIL ALU1 S1 MSW

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

TEKNISKE OPPLYSNINGER

Beskrivelse av parameter Parameterverdi
Produktnavn	Polystyrenkutter	Polystyrenkutter	Varm kniv
Modell	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Inndata	AC ~230V / 50Hz
Produksjon	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A200W	250W
Beskyttelsesklasse	II.
Kapslingsgrad IP	IP68		X0
Mål [bredde x dybde x høyde; mm].	1557 x 1330 x 1800	1557 x 1345 x1800	43 x 253 x90
Vekt [kg]	14.9	16.3
Skjæredybde [mm]	330		200
Maks skjærelengde [mm]	1350	1350
Maks bladtemperatur [°C]	500
Termisk beskyttelse √			X(S2 15s på/ 45s av)
Kuttevinkel [° ]	0-45		-

Maskinen er beregnet for kutting av ikke-plastifisert skum (for eksempel polystyren eller styrodur). De ikke-plastiserte skumplatene må være fri for lim, limrester eller annen form for forurensning.

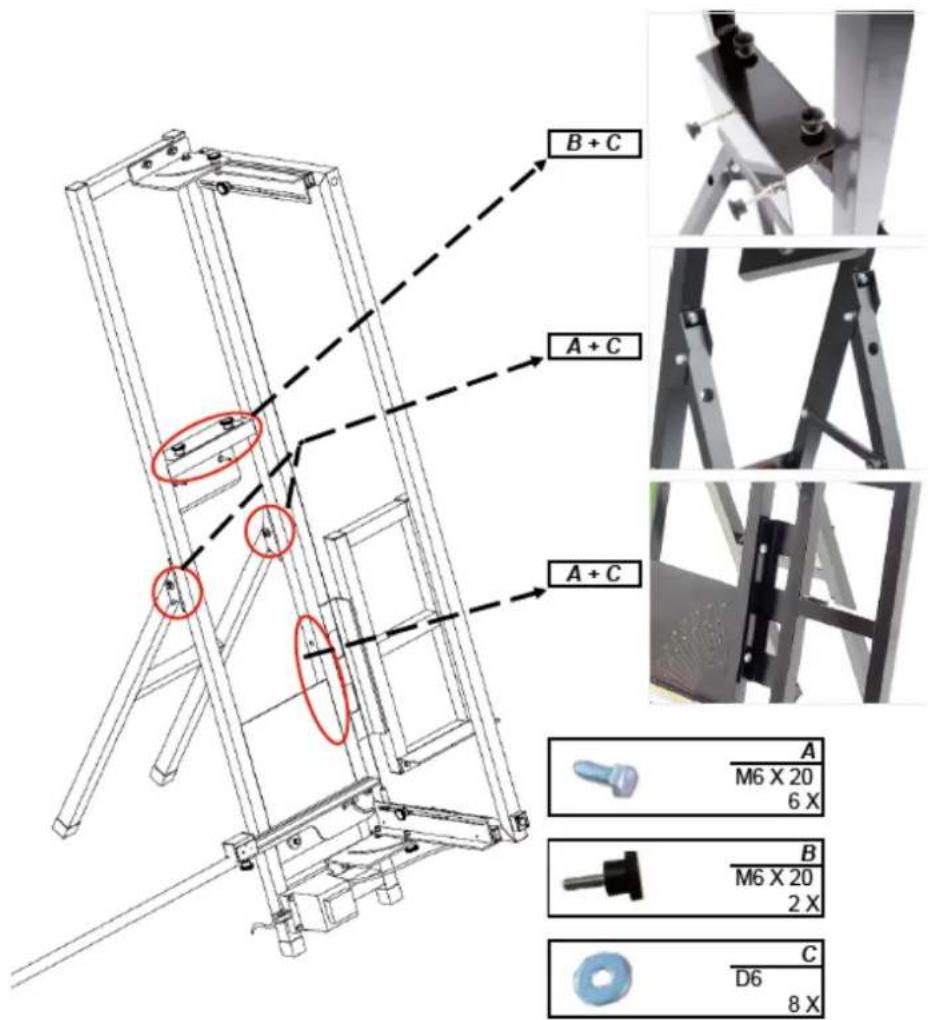

FORSAMLING

Polystyrenkutter

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Varm skjærekniv

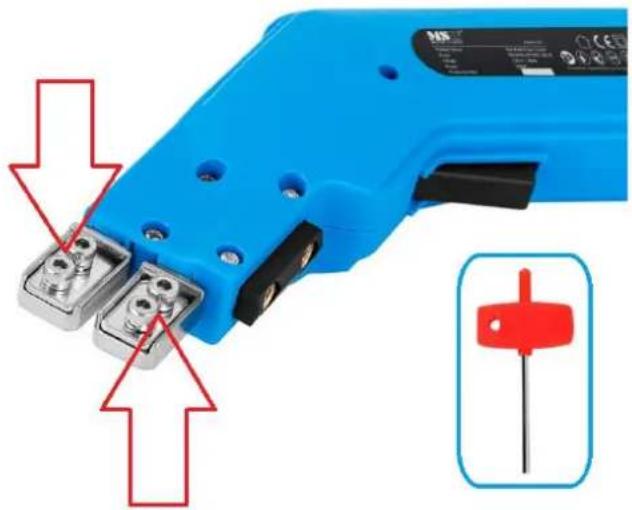

FORSIKTIG: Installer tilbehør til enheten kun når den er slått av og avkjølt! Bruk egnede hansker for beskyttelse. - Ved hjelp av den medfølgende sekskantnøkkelen løsnes de 4 boltene som er angitt på bildet nedenfor:

- Sett inn ønsket skjæretilbehør (metall) i sporene og stram de 4 boltene som tidligere var løsnet, slik at enheten og tilbehøret har full kontakt:

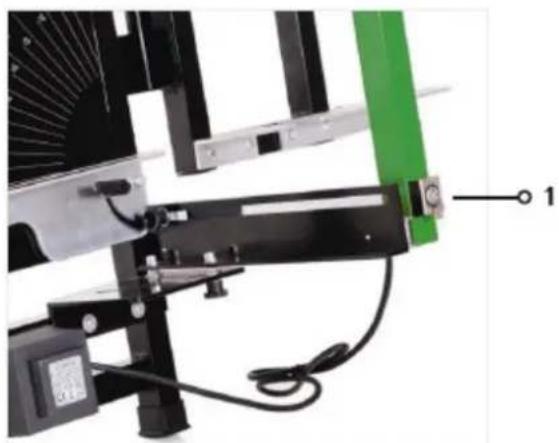

1. For oppstart er det kun nødvendig å plugge inn XLR-kontakten (1) på transformatoren i den tilsvarende kontakten på baugen og koble strømpluggen til strømuttaket.
2. Trykk på av/på-bryteren (2) og hold den inne. Kuttetråden er fullt funksjonell i løpet av sekunder
3. Trekk buen i retning av materialet – materialet vil bli kuttet.
4. MERK: brannfare! Slipp av/på-bryteren etter hvert kutt er utført; skjæretråden avkjøles i løpet av noen få sekunder.

Før arbeid på selve maskinen, trekk ut støpselet og les alle instruksjonene. Manglende overholdelse av instruksjonene nedenfor kan forårsake elektrisk støt, brann og/eller alvorlige personskader.

1. Fjern forsiktig gjenværende gammel varm ledning.

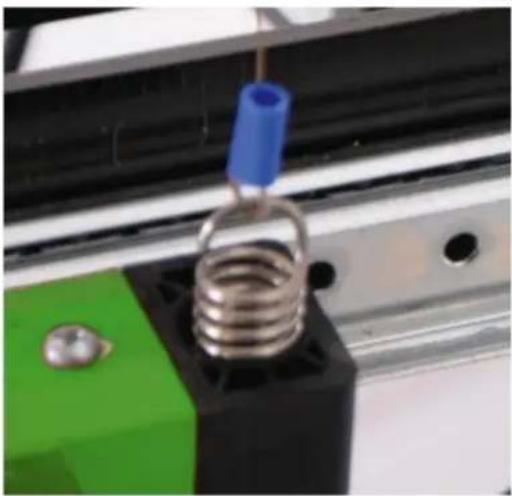

2. Hekt den nye varmetråden til en av fjærene og deretter under spenning til motsatt vår. Vær forsiktig så du ikke bøyer eller skader den nye varme ledningen under installasjonen.

a) Still temperaturhjulet til ønsket temperatur - temperaturkontrollhjulet har 16-klikk-innstillinger som tilsvarer de graderte rygger på overflaten. Jo mindre møne, jo lavere er varmeeffektinnstillingen.
b) Plasser bladet på arbeidsstykket.
c) Slå på varmeavtrekkeren og varm opp verktøyet noen sekunder før du begynner å skjære (det anbefales å gjøre et prøvekutt på avfallsstykker).
d) Oppretthold konsistens av temperatur og hastighet. For mye tåke/damp kan være forårsaket av lav hastighet eller for høy temperatur. Dette vil resultere i uregelmessige/ujevne kuttebaner. Du kan løse dette problemet ved å senke bladtemperaturen eller løsne avtrekkeren.
e) Slipp varmeutløseren før de siste 3-5 cm av kuttet er fullført.
f) Riktig temperatur og skjærehastighet forbedrer ikke bare produktiviteten, men forlenger også verktøyets levetid.
g) Kuttetiden bør ikke overstige 15 sekunder.

KJÆREVARIANTER

Bue – juster vinkelen høyre og venstre til 0 grader. Merk de nødvendige dimensjonene på polystyrenplaten. Løft baugen for å trekke materialet som skal kuttes under skjæretråden. Plasser materialet på plasseringsvinkelen og trekk det frem til ønsket mål. Trykk på trykknappen og hold den inne (klippetråden varmes opp) Trekk buen i retning av materialet – materialet kuttes. Slipp trykknappen.

Bue – juster vinkelen høyre og venstre til 0 grader. Merk ønsket trinn (høyde og lengde) på polystyrenplaten. Løft baugen for å trekke materialet som skal kuttes under skjæretråden opp til merket lengde. Trykk på trykknappen og hold den inne (skjæretråden varmes opp). Trekk buen i retning av materialet – trinndybden kuttes. Når du när trinndybden, drar du materialet til venstre til trinnet er helt kuttet. Utgivelse trykknapp.

	TO-TRINN KUTBue – juster vinkelen til høyre og venstre til ønsket vinkel. Det medfølgende vinkelstoppet er nødvendig for dette formålet. Løft buen for å tegne materialet skal kuttes under skjæretråden frem til begynnelsen av skjæringen. Trykk på trykknappen og hold den inne (skjæretråden varmes opp). Trekk buen i materialretningen – skråkanten kuttes. Slipp trykknappen.
	BEVELBue – juster vinkelen høyre og venstre til 0 grader. Merk nødvendig kutt på polystyrenplaten. Løft baugen for å trekke materialet som skal kuttes under skjæretråden. Juster materialet på en slik måte at det nødvendige snittet vil gå nøyaktig under kuttetråd. Trykk på trykknappen og hold den inne (skjæretråden varmes opp). Trekk baugen i materialretning - materialet vil bli kuttet. Slipp trykknappen.
	KONKAV KUTBue – juster vinkelen høyre og venstre til 0 grader. Merk nødvendig hulspor på polystyrenplaten. Løft baugen for å trekke materialet som skal kuttes under skjæretråden opp til det merkede stedet. Trykk på trykknappen og hold den inne (skjæretråden varmes opp). Trekk baugen i materialretningen – trinndybden kuttes. Når trinndybden er nådd, trekk materialet til høyre mot det markerte stedet til trinnlengden er kuttet. Trekk baugen oppover ut av materialet. Slipp trykknappen.

VEDLIKEHOLD

Rengjøring

a) Trekk ut støpselet og la enheten avkjøles helt før du rengjør, justerer eller bytter tilbehør og når enheten ikke er i bruk.
b) Trekk ut støpselet før hver rengjøring og når enheten ikke er i bruk.
c) Bruk kun ikke-korrosive rengjøringsmidler til rengjøring av overflatene.
d) Etter hver rengjøring bør alle delene tørkes godt før enheten tas i bruk
e) igjen.
f) Oppbevar enheten på et tørt og kjølig sted beskyttet mot fuktighet og direkte sollys.
g) Ikke spray enheten med en vannstråle eller dypp den i vann. Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.
h) Rengjør ventilasjonsåpningene med en børste og trykkluft (ikke over 3 bar).
i) Utfør regelmessige inspeksjoner av enheten for å kontrollere teknisk egnethet og eventuelle skader.
j) Bruk en myk, fuktig klut for å rengjøre enheten.
k) Ikke rengjør enheten med sure stoffer, medisinske produkter, fortynningsmiddel, drivstoff, olje eller andre kjemikalier da dette kan forårsake skade på enheten.
I) Rengjør bladene som har oppsamlet seg materiale ved hjelp av (medfølger) stålbørsten.

Avhending

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
