ISU-GIL ALU1 S1 - Herramienta de corte térmico MSW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Herramienta de corte térmico (cortador de alambre caliente y cuchillo caliente)
Modelo	MSW-ISU-GIL ALU1 S1
Marca	MSW
Alimentación	CA 230 V / 50 Hz mediante adaptador CC 40 V 5 A 200 W
Potencia (cuchillo caliente)	250 W
Clase de protección	II
Dimensiones (L x An x Al) (cuchillo caliente)	43 x 253 x 90 mm
Temperatura máxima de la hoja	500 °C
Materiales compatibles	Espuma no plastificada (poliestireno, Styrodur), sin pegamento ni residuos
Funciones principales	Corte recto, en avance, en bisel, cóncavo con el alambre caliente; corte manual con el cuchillo caliente
Ángulo de corte (alambre caliente)	0 a 45°
Profundidad de corte (alambre caliente)	330 mm (modelo ALU1) / 200 mm (modelo ALU1 S1)
Longitud de corte máxima (alambre caliente)	1350 mm
Protección térmica	Sí para el alambre caliente; cuchillo caliente: ciclo 15 s encendido / 45 s apagado
Índice de protección IP (alambre caliente)	IP68
Accesorios incluidos	Llave hexagonal, cepillo metálico, tope angular (para corte en bisel)
Piezas de repuesto disponibles	Alambre caliente de repuesto; hojas de cuchillo caliente (no incluidas)
Mantenimiento y limpieza	Desconectar y dejar enfriar antes de limpiar; usar un paño suave y húmedo; no usar productos corrosivos; limpiar las hojas con el cepillo metálico
Condiciones de almacenamiento	Lugar seco y fresco, protegido de la humedad y la luz solar directa
Seguridad eléctrica	Clase de protección II; no sumergir ni rociar agua sobre el aparato

Preguntas frecuentes - ISU-GIL ALU1 S1 MSW

¿Cómo usar el cuchillo caliente?

Ajuste la temperatura con el dial (16 niveles). Coloque la hoja sobre la pieza, presione el gatillo de calentamiento y espere unos segundos antes de cortar. Suelte el gatillo antes de finalizar el corte.

¿Cuál es la temperatura máxima del cuchillo caliente?

La temperatura máxima de la hoja es de 500 °C. Utilice un ajuste adecuado al material para evitar humo excesivo.

¿Cómo reemplazar el alambre caliente?

Desconecte el aparato y deje enfriar. Retire el alambre viejo, enganche el nuevo alambre a un resorte, luego estírelo hacia el otro resorte. Asegúrese de no doblar el alambre.

¿Qué materiales puedo cortar con esta herramienta?

El aparato está diseñado para espuma no plastificada como poliestireno o Styrodur. No corte materiales que contengan pegamento o residuos.

¿Qué hacer si la hoja del cuchillo caliente no calienta?

Verifique la alimentación eléctrica y el adaptador. Asegúrese de que el gatillo esté presionado. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la herramienta?

Desconecte y deje enfriar. Use un paño suave y húmedo para las superficies. Limpie las hojas con el cepillo metálico incluido. No use productos corrosivos.

¿Cuál es la duración de corte recomendada?

Para el cuchillo caliente, el corte no debe exceder 15 segundos continuos. Después, deje enfriar la herramienta durante 45 segundos.

¿El aparato viene con accesorios?

Sí, se incluye una llave hexagonal, un cepillo metálico y un tope angular para cortes en bisel.

¿Cómo ajustar la temperatura del cuchillo caliente?

Gire el dial de control de temperatura (16 niveles). Cuanto más pequeña sea la muesca, menor será la potencia de calentamiento. Adapte el ajuste al material.

¿Qué hacer en caso de sobrecalentamiento?

Suelte inmediatamente el gatillo. El aparato se enfría en unos segundos. Para el cuchillo caliente, el ciclo de protección es de 15 s encendido / 45 s apagado. Desconecte si es necesario.

MANUAL DE USUARIO ISU-GIL ALU1 S1 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

CARACTERÍSTICAS TÉCNICAS

Descripción del parámetro Valor del parámetro
Nombre del producto	Cortador de espuma de poliestireno	Cortador de espuma de poliestireno	Cuchillo caliente
Modelo ALU1 de MSW-ISU-GIL		Maquinaria de construcción industrialISU-GIL ALU1 S1
Aporte	CA ~230 V/50 Hz
Salida	Adaptador:CC 40 V, 5 A, 200 W	Adaptador:CC 40 V, 5 A, 200 W	250 W
Clase de protección	II
Grado de protección IP	IP68		X0
Dimensiones (anchura × profundidad × altura)[mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Peso [kg]	14,9	16,3
Profundidad de corte [mm]	330		200
Longitud máxima de corte [mm]	1350	1350
Temperatura máxima de la cuchilla [°C]	500
Protección térmica √			X(S2 15 s encendido / 45 s apagado)
Ángulo de corte [°]	0-45		-

La máquina está diseñada para el corte de espuma no plastificada (por ejemplo poliestireno o Styrodur). Las placas de espuma no plastificada deben estar libres de adhesivos, residuos de adhesivos o cualquier otro tipo de contaminación.

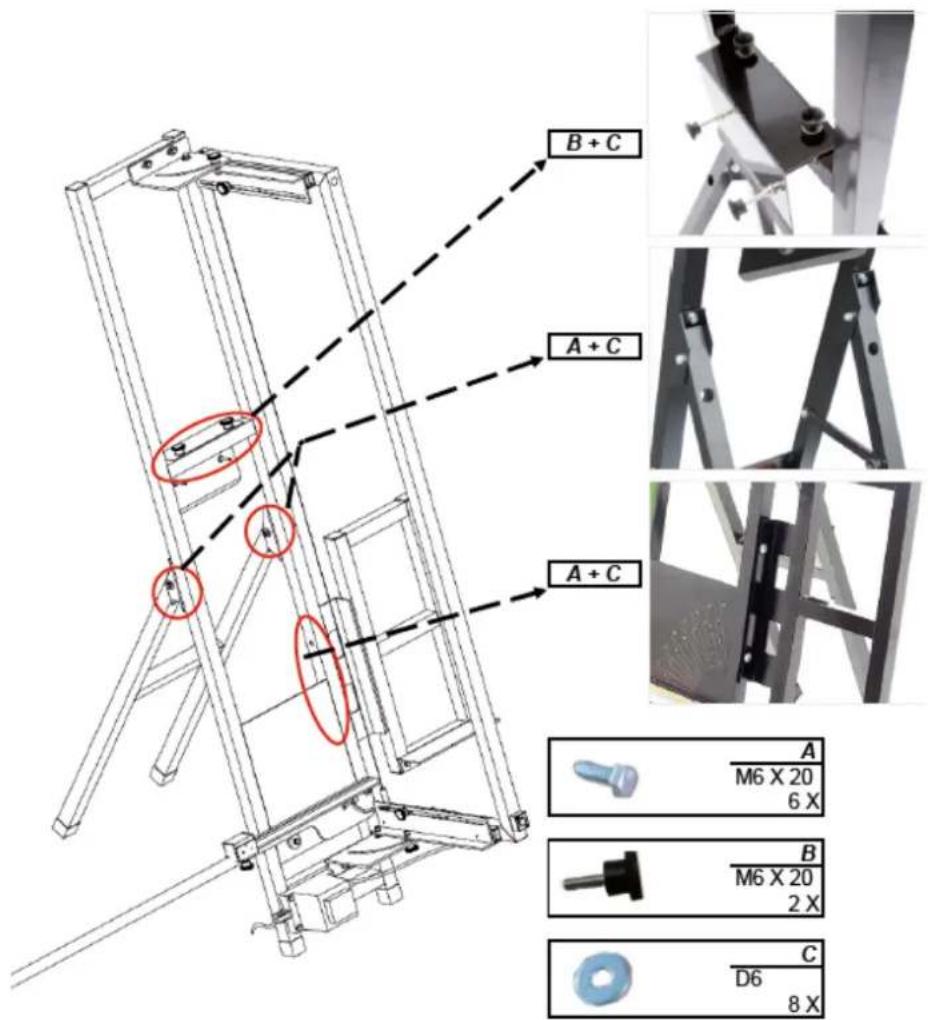

ASAMBLEA

Cortador de espuma de poliestireno

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Cuchillo de corte en caliente

PRECAUCIÓN: ¡Instale el accesorio en el dispositivo sólo cuando esté apagado y frío! Utilice guantes adecuados para protección.

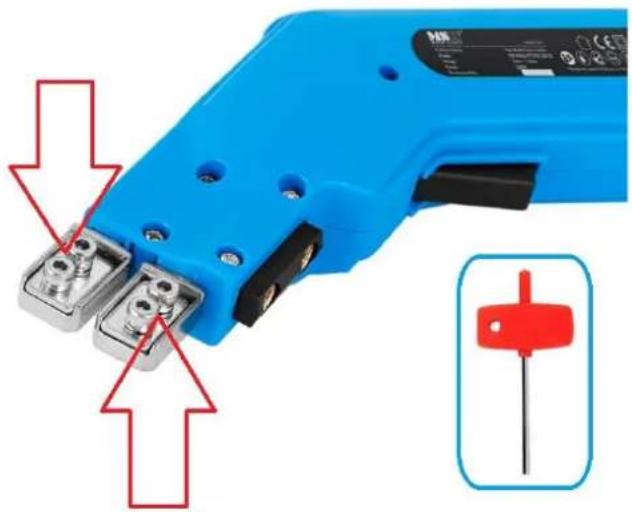

- Con ayuda de la llave hexagonal incluida, afloje los 4 tornillos indicados en la siguiente imagen:

- Inserte los extremos del accesorio de corte (metálico) deseado en las ranuras y apriete firmemente los 4 pernos previamente aflojados para que el dispositivo y el accesorio tengan un contacto completo:

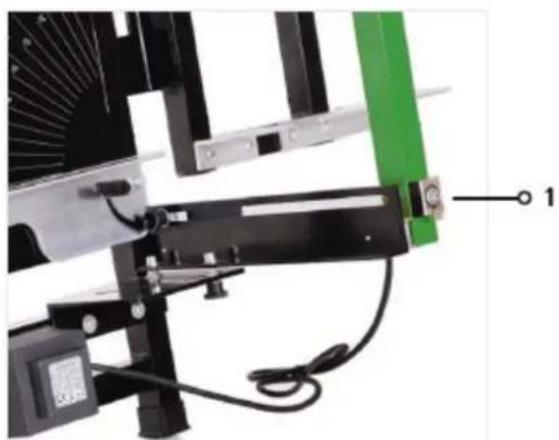

1. Para la puesta en marcha solo es necesario enchufar el conector XLR (1) del transformador en la toma correspondiente de la proa y conectar el enchufe de alimentación a la toma de corriente.
2. Presione el interruptor de encendido/apagado (2) y manténgalo presionado. El cable de corte es completamente funcional en cuestión de segundos.
3. Tire del arco en dirección al material: éste se cortará.
4. NOTA: ¡ riesgo de incendio! Suelte el interruptor de encendido y apagado después de cada corte; el alambre de corte se enfría en unos segundos.

Reemplazo del cable caliente

Antes de realizar cualquier trabajo en la máquina, desenchufe la máquina de la red eléctrica y lea todas las instrucciones. El incumplimiento de las siguientes instrucciones puede provocar descargas eléctricas, incendios o lesiones personales graves.

1. Retire con cuidado cualquier resto de cable caliente viejo.

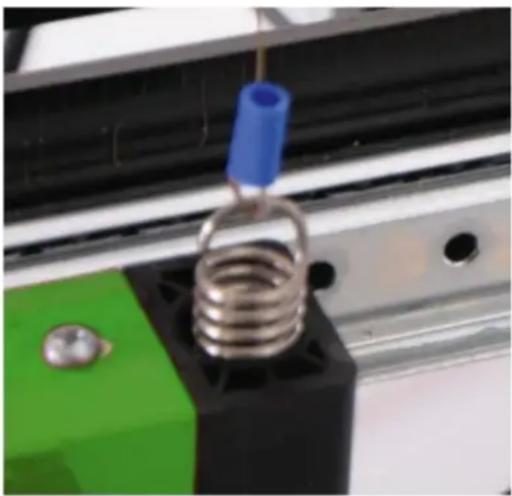

2. Enganche el nuevo cable caliente a uno de los resortes y luego bajo tensión al resorte opuesto primavera. Tenga cuidado de no doblar ni dañar el nuevo cable caliente durante la instalación.

FUNCIONAMIENTO (Cuchilla de corte en caliente)

a) Ajuste el dial de temperatura a la temperatura deseada: el dial de control de temperatura tiene 16 configuraciones de clic que corresponden a las crestas graduadas en la superficie. Cuanto más pequeña sea la cresta, menor será la potencia de calentamiento.
b) Coloque la cuchilla sobre la pieza de trabajo.
c) Encienda el gatillo de calentamiento y caliente la herramienta unos segundos antes de comenzar a cortar (se recomienda hacer un corte de prueba en piezas de desecho).
d) Mantener la consistencia de la temperatura y la velocidad. Demasiada niebla/vapor puede ser causada por baja velocidad o temperatura excesiva. Esto ocasionará una pista de corte irregular/desigual. Puedes solucionar este problema bajando la temperatura de la cuchilla o aflojando el gatillo.
e) Suelte el gatillo de calentamiento antes de completar los últimos 3-5 cm del corte.
f) La temperatura y la velocidad de corte adecuadas no solo mejoran la productividad, sino que también prolongan la vida útil de la herramienta.
g) El tiempo de corte no debe exceder los 15 segundos.

VARIANTES DE CORTE

Arco: ajuste el ángulo hacia la derecha y hacia la izquierda a 0 grados. Marque las dimensiones requeridas en la lámina de poliestireno. Arco de elevación para pasar el material a cortar por debajo del alambre de corte. Coloque el material en el ángulo de colocación y tire de él hacia adelante hasta la medida requerida. Presione el botón pulsador y manténgalo presionado (el alambre de corte se calienta). Tire del arco en dirección al material: se cortará el material. Botón de liberación.

Arco: ajuste el ángulo hacia la derecha y hacia la izquierda a 0 grados. Marque el paso requerido (altura y longitud) en la lámina de poliestireno. Arco de elevación para arrastrar el material a cortar por debajo del alambre de corte hasta la longitud marcada. Presione el pulsador y manténgalo presionado (el cable de corte se calienta). Tire del arco en la dirección del material: se cortará la profundidad del escalón. Al alcanzar la profundidad

	del escalón, tire del material hacia la izquierda hasta que el escalón esté completamente cortado. Liberar pulsador.
	CORTE EN DOS PASOSArco: ajuste el ángulo hacia la derecha y hacia la izquierda según el ángulo requerido. Para este fin es necesario el tope angular suministrado. Levante el arco para extraer el material.cortar por debajo del alambre de corte hasta el inicio del corte. Presione el pulsador y manténgalo presionado (el cable de corte se calienta). Tire del arco en la dirección del material: se cortará el bisel. Botón de liberación.
	BISELArco: ajuste el ángulo hacia la derecha y hacia la izquierda a 0 grados. Marque el corte requerido en la lámina de poliestireno. Arco de elevación para pasar el material a cortar por debajo del alambre de corte. Ajuste el material de tal manera que el corte requerido pase exactamente por debajo del mismo. alambre de corte Presione el pulsador y manténgalo presionado (el cable de corte se calienta). Tire del arco en la dirección del material: se cortará el material. Botón de liberación.
	CORTE CÓNCAVOArco: ajuste el ángulo hacia la derecha y hacia la izquierda a 0 grados. Marque la ranura hueca requerida en la lámina de poliestireno. Arco elevador para arrastrar el material a cortar por debajo del alambre de corte hasta el lugar marcado. Presione el pulsador y manténgalo presionado (el cable de corte se calienta). Tire del arco en la dirección del material: se cortará la profundidad del escalón. Al alcanzar la profundidad del escalón, tire del material hacia la derecha en dirección al lugar marcado hasta cortar la longitud del escalón. Tire del arco hacia arriba para sacarlo del material. Botón de liberación.

MANTENIMIENTO

Limpieza

a) Desconecte el enchufe de la red eléctrica y deje que la unidad se enfríe completamente antes de limpiarla, ajustarla o reemplazar accesorios y cuando la unidad no esté en uso.
b) Desconecte el enchufe de la red eléctrica antes de cada limpieza y cuando el aparato no esté en uso.
c) Utilice únicamente agentes de limpieza no corrosivos para limpiar las superficies.
d) Después de cada limpieza, todas las piezas deben secarse bien antes de utilizar la unidad.
e) de nuevo.
f) Guarde la unidad en un lugar seco y fresco, protegido de la humedad y de la luz solar directa.
g) No rocíe la unidad con un chorro de agua ni la sumerja en agua. Asegúrese de que el agua no penetre a través de los orificios de carcasa.
h) Limpiar las aberturas de ventilación con un cepillo y aire comprimido (no superior a 3 bar).
i) Realizar inspecciones periódicas de la unidad verificando su estado técnico y la presencia de posibles desperfectos.
j) Utilice un paño suave y húmedo para limpiar el dispositivo.
k) No limpie la unidad con sustancias ácidas, productos médicos, diluyentes, combustible, aceite u otros productos químicos, ya que esto puede dañar la unidad.

I) Limpie las cuchillas con material acumulado con ayuda del cepillo de alambre (incluido).

Desecho

No deseche este dispositivo en los sistemas de residuos municipales. Entrégalo en un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Compruebe el símbolo en el producto, el manual de instrucciones y el embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcados. Al elegir reciclar estás haciendo una contribución significativa a la protección de nuestro medio ambiente. Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.

Cortador de esferovite

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X
