NAUDOJIMO INSTRUKCIJA ISU-GIL ALU1 S1 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

TECHNINIAI DUOMENYS

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas Polistireno pjaustytuvas		Polistireno pjaustytuvas	Karštas peilis
Modelis	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Įvestis	AC ~230V / 50Hz
Išvestis	Adapteris: DC 40V 5A 200W	Adapteris: DC 40V 5A 200W	250W
Apsaugos klasė	II
Apsaugos reitingas IP	IP68		X0
Matmenys [plotis x gylis x aukštis; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Svoris [kg]	14,9	16,3
Pjovimo gylis [mm]	330		200
Maksimalus pjovimo ilgis [mm]	1350	1350
Maksimali ašmenų temperatūra [°C]	500
Šiluminė apsauga v			X(S2 15sjjungtas / 45sišjungtas)
Pjovimo kampas [°]	0-45		-

Mašina skirta neplastifikuoto putplasčio (pavyzdžiui, polistirolo arba polistirolo) pjaustymui. Neplastifikuotose putplasčio plokštėse neturi būti klijų, klijų likučių ar kitokio užteršimo.

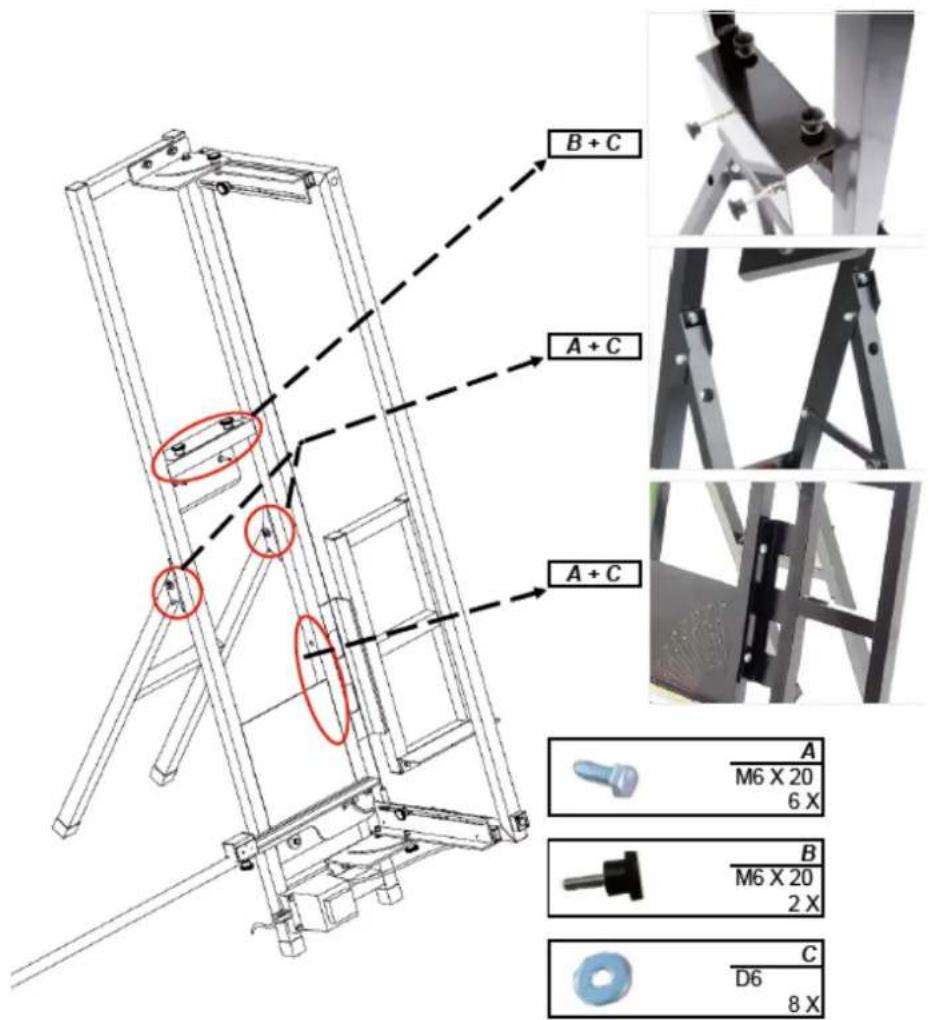

MONTAVIMAS

Polistireno pjaustytuvas

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Karšto pjovimo peilis

DÉMESIO: Priedus prie jrenginio montuokite tik tada, kai jis išjungtas ir atvėsęs! Apsaugai naudokite tinkamas pirštines.

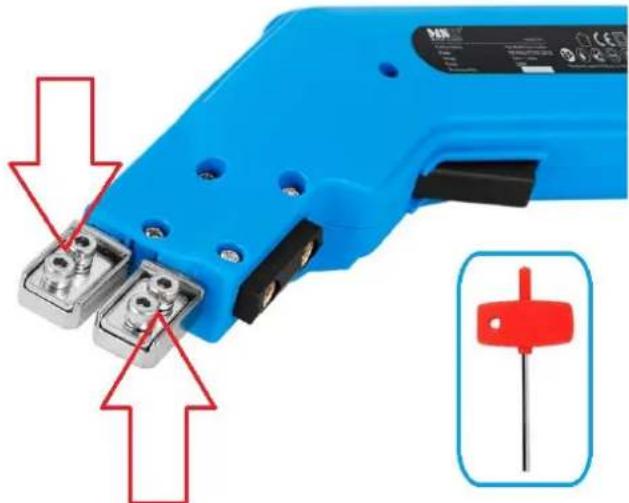

- Naudodami pridedamą šešiabriaunj raktą atlaisvinkite 4 toliau esančiame paveikslėlyje nurodytus varžtus:

- Jkiškite norimus pjovimo priedo (metalinius) galus į angas ir tvirtai priveržkite 4 anksčiau atlaisvintus varžtus, kad prietaisas ir priedas visiškai susijungtų:

VEIKIMAS (putų polistirolo pjaustytuvas)

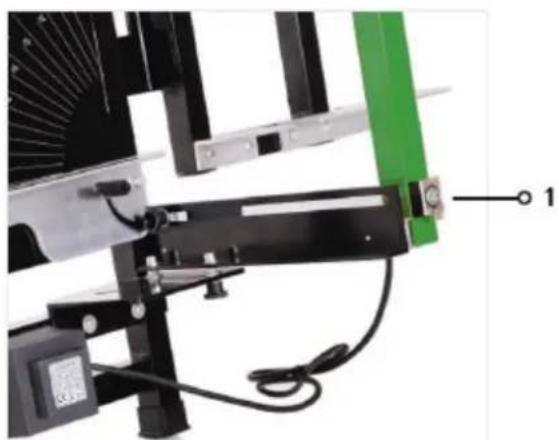

ljungimas ir išjungimas

1. Paleidimui reikia tik transformatoriaus XLR jungti (1) jkišti i atitinkamą laivapriekio lizda ir prijungti maitinimo kištuka prie maitinimo lizdo.
2. Paspauskite jjungimo/išjungimo jungiklj (2) ir laikykite jj nuspaustą. Pjovimo viela visiškai veikia per kelias sekundes
3. Patraukite lanka medžiagos kryptimi – medžiaga bus pjaunama.
4. PASTABA: didelis pavojus! Po kiekvieno pjovimo atleiskite jjungimo/išjungimo jungiklj; pjovimo viela atšala per kelias sekundes.

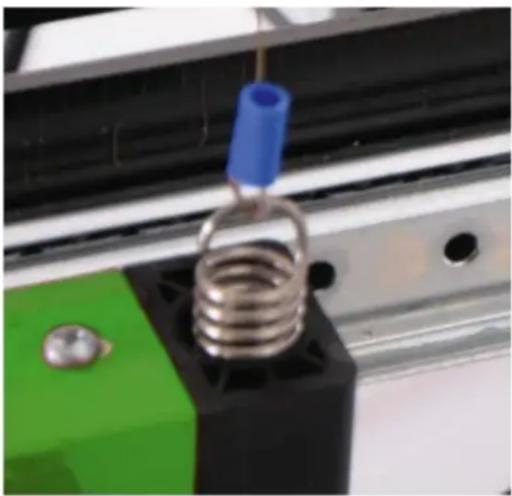

Karšto laido keitimas

Prieš atlikdami bet kokius darbus su pačia mašina, ištraukite maitinimo kištuką ir perskaitykite visas instrukcijas. Jei nesilaikysite toliau pateiktų nurodymų, galite sukelti elektros smūgį, gaisrą ir (arba) rimtus sužalojimus.

1. Atsargiai pašalinkite likusj sena karšta laida.
2. Nauja karštą laidą prikabinkite prie vienos iš spyruoklių, o tada įtempkite prie priešingos spyruoklių pavasaris. Montuodami būkite atsargūs, kad nesulenktumėte ir nepažeistumėte naujos karštos vielos.

a) Nustatykite temperatūros ratuką į norimą temperatūrą – temperatūros valdymo ratukas turi 16 spustelėjimų nustatymų, atitinkančių graduotas paviršiaus briaunas. Kuo mažesnis kraigas, tuo mažesnis šildymo galios nustatymas.
b) Uždėkite ašmenis ant ruošinio.
c) Ijjunkite šildymo gaiduką ir pašildykite įrankį keletą sekundžių prieš pradėdami pjauti (rekomenduojama atlikti bandomąjį pjūvj ant atliekų).
d) Palaikykite temperatūros ir greičio pastovumą. Per daug rūko/garų gali atsirasti dėl mažo greičio arba per didelės temperatūros. Dėl to nupjauti takai bus netaisyklingi/nelygūs. Šią problemą galite išspręsti sumažindami ašmenų temperatūrą arba atlaisvindami gaiduką.
e) Atleiskite šildymo gaiduką, kol nebus baigti paskutiniai 3–5 cm pjovimo.
f) Tinkama temperatūra ir pjovimo greitis ne tik pagerina našumą, bet ir prailgina įrankio tarnavimo laiką.
g) Pjovimo laikas neturi viršyti 15 sekundžių.

PJOVIMO VARIANTAI

Lankas – nustatykite kampa j dešinę ir j kaire iki 0 laipsnių. Ant polistirolo lakšto pažymėkite reikiamus matmenis. Pakelkite lanką, kad po pjovimo viela patrauktumėte pjaunamą medžiagą. Padėkite medžiagą ant padėjimo kampo ir patraukite j priekį iki reikiamo dydžio. Paspauskite mygtuką ir laikykite nuspaustą (pjovimo viela įkaista) Patraukite lanką medžiagos kryptimi – medžiaga bus nupjauta. Atleiskite mygtuką.

Lankas – nustatykite kampa į dešinę ir į kairę iki 0 laipsnių. Ant polistirolo lakšto pažymėkite reikiamą žingsnį (aukštį ir ilgį). Pakelkite lanką, kad po pjovimo viela iki nurodyto ilgio patrauktumėte pjaunamą medžiagą. Paspauskite mygtuką ir laikykite jį nuspaustą (pjovimo viela jkaista). Patraukite lanką medžiagos kryptimi – žingsnio gylis bus sumažintas. Pasiekę žingsnio gylį traukite medžiagą į kairę, kol pakopa bus visiškai nupjauta. Paleisti mygtukas.

	DVIEJI PJOVIMAILankas – nustatykite kampa j dešinę ir j kairę iki reikiamo kampo. Tam reikalingas komplektuojamas kampinis atramas. Pakelkite lanką, kad nubréžtumėte medžiagąreikia nupjauti po pjovimo viela iki pjūvio pradžios. Paspauskite mygtuką ir laikykite jj nuspaustą (pjovimo viela jkaista). Patraukite lanką medžiagos kryptimi – bus nupjautas nuožulnus. Atleiskite mygtuką.
	KŪŽISLankas – nustatykite kampa j dešinę ir j kairę iki 0 laipsnių. Pažymėkite reikiamą pjūvj ant polistirolo lakšto. Pakelkite lanką, kad po pjovimo viela patrauktumėte pjaunamą medžiagą. Sureguliuokite medžiagą taip, kad reikiamas pjūvis tiksliai eitų po juo pjovimo viela. Paspauskite mygtuką ir laikykite jj nuspaustą (pjovimo viela jkaista). Patraukite lanką medžiagos kryptimi – medžiaga bus nupjauta. Atleiskite mygtuką.
	JGALUS PJOVYMASLankas – nustatykite kampa j dešinę ir j kairę iki 0 laipsnių. Ant polistirolo lakšto pažymėkite reikiamą tuščiavidurį griovelį. Pakelkite lanką, kad nupjautumėte medžiagą po pjovimo viela iki pažymėtos vietos. Paspauskite mygtuką ir laikykite jj nuspaustą (pjovimo viela jkaista). Patraukite lanką medžiagos kryptimi – žingsnio gylis bus sumažintas. Pasiekę žingsnio gylį traukite medžiagą j dešinę link pažymėtos vietos, kol bus nupjautas žingsnio ilgis. Iš medžiagos ištraukite lanką aukštyn. Atleiskite mygtuką.

PRIEŽIŪRA

Valymas

a) Ištraukite maitinimo kištuką ir leiskite jrenginiui visiškai atvėsti prieš valydami, reguliuodami ar keisdami priedus ir kai jrenginys nenaudojamas.
b) Prieš kiekvieną valymą ir kai prietaisas nenaudojamas, ištraukite maitinimo kištuką.
c) Paviršiams valyti naudokite tik nekorozines valymo priemones.
d) Po kiekvieno valymo visos dalys turi būti gerai išdžiovintos prieš naudojant jrenginj
e) dar kartą.
f) Laikykite jrenginj sausoje ir vésioje vietoje, apsaugotoje nuo drègmès ir tiesioginių saulės spindulių.
g) Nepurkškite jrenginio vandens srove ir nenardinkite j vandenj. Jsitikinkite, kad pro korpuso ventiliacijos angas nepatektų vandens.
h) Védinimo angas valykite šepečiu ir suslėgtu oru (ne daugiau kaip 3 barai).
i) Reguliariai tikrinkite jrenginio techninj tinkamumą ir bet kokius pažeidimus.
j) Prietaisui valyti naudokite minkštą, drėgną šluostę.
k) Nevalykite jrenginio rūgštinėmis medžiagomis, medicininiais produktais, skiedikliais, degalais, alyva ar kitomis cheminėmis medžiagomis, nes tai gali sugadinti jrenginį.
I) Vieliniu šepečiu (pridedamas) nuvalykite ašmenis nuo susikaupusių medžiagų.

Išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
