MANUAL DE UTILIZARE ISU-GIL ALU1 S1 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

DATE TEHNICE

Descrierea parametrilor Valoarea parametrului
Numele produsului Tăietor de polistiren		Tăietor de polistiren	Cuțit fierbinte
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Intrare	AC ~230V / 50Hz
Ieșire	Adaptor:DC 40V 5A 200W	Adaptor:DC 40V 5A 200W	250W
Clasa de protectie	II
Grad de protecție IP	IP68		X0
Dimensiuni [latime x adancime x inaltime; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Greutate [kg]	14,9	16,3
Adâncimea de tăiere [mm]	330		200
Lungime maximă de tăiere [mm]	1350	1350
Temperatura maximă a lamei [°C]	500
Protectie termica v			X(S2 15 spornit / 45 s oprit)
Unghi de tăiere [°]	0-45		-

Mașina este destinată tăierii spumei neplastifiate (de exemplu Polistiren sau Styrodur). Plăcile de spumă neplastifiată trebuie să fie lipsite de adeziv, reziduuri de adeziv sau orice alt fel de contaminare.

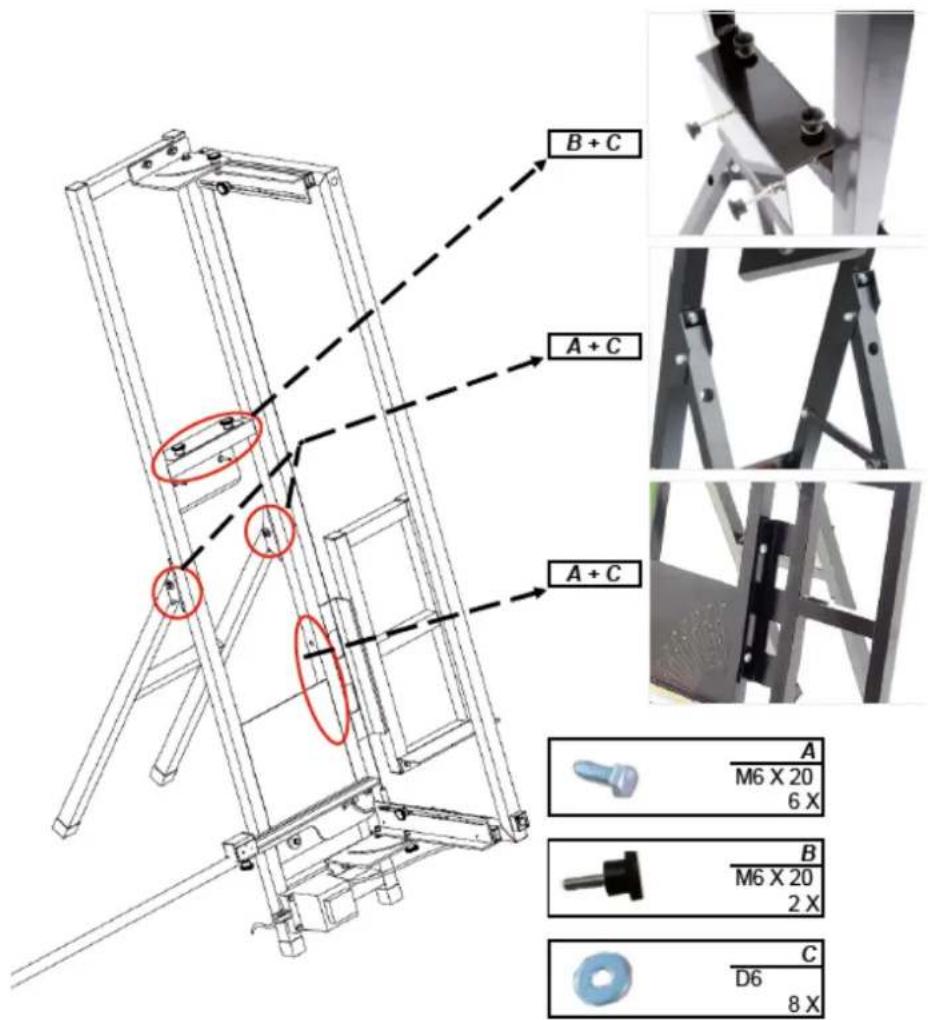

ASAMBLARE

Tăietor de polistiren

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Cuțit de tăiere la cald

ATENTIE: Instalați accesoriiul pe dispozitiv numai când acesta este oprit și răcit! Folosiți mănuși adecvate pentru protectie.

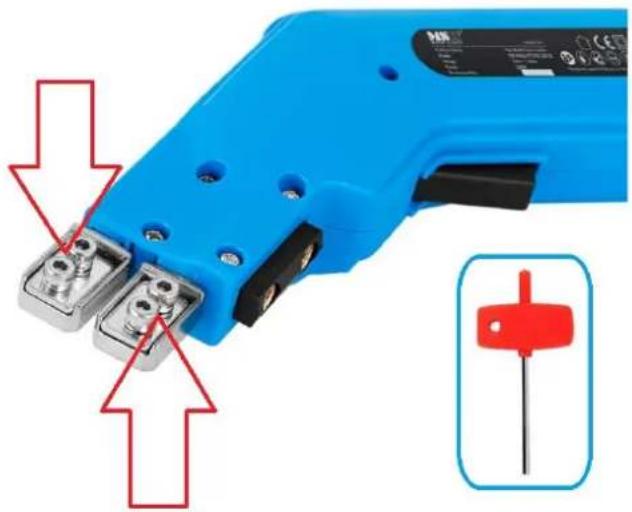

- Cu ajutorul cheii hexagonale incluse slăbiți cele 4 şuruburi indicate în imaginea de mai jos:

- Introduceți capetele dorite ale accesoriiilor de tăiere (metalice) în fante și strângeți bine cele 4 șuruburi slăbite anterior, astfel încât dispozitivul și accesoriiul să aibă un contact complet:

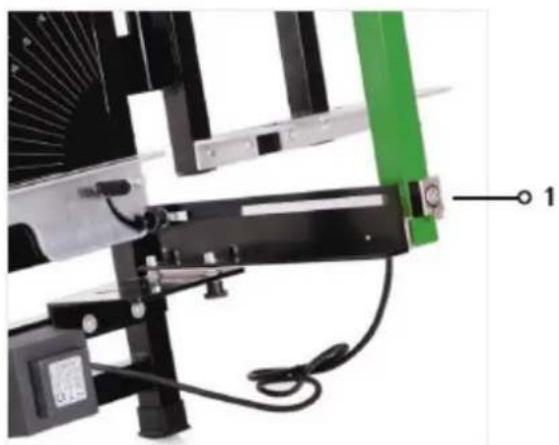

1. Pentru pornire este necesar doar să conectați conectorul XLR (1) al transformatorului în priza corespunzătoare de pe arc și să conectați ștecherul la priza de alimentare.
2. Apăsați comutatorul Pornit/Oprit (2) și țineți-l apăsat. Sârma de tăiere este complet funcțională în câteva secunde
3. Trageți arcul în direcția materialului – materialul va fi tăiat.
4. NOTĂ: risc de incendiu! Eliberați comutatorul On/Off după ce fiecare tăiere a fost implementată; firul de tăiere se răcește în câteva secunde.

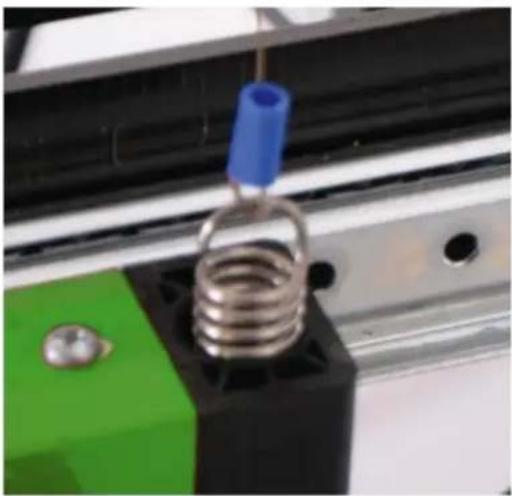

Înlocuirea firului fierbinte

Înainte de orice lucrare la maşină, trageți din ștecher și citiți toate instrucțiunile. Nerespectarea instrucțiunilor de mai jos poate provoca șoc electric, incendiu și/sau vătămări corporale grave.

1. Îndepărtati cu grijă orice fir fierbinte rămas.
2. Agățați noul fir fierbinte la unul dintre arcuri și apoi sub tensiune la opus primăvară. Aveți grijă să nu îndoiiți sau deteriorați noul fir fierbinte în timpul instalării.

OPERARE (cuțit de tăiere la cald)

a) Setați cadranul de temperatură la temperatura dorită - cadranul de control al temperaturii are setări de 16 clic care corespund crestelor gradate de pe suprafață. Cu cât creasta este mai mică, cu atât setarea puterii de încălzire este mai mică.
b) Pozitionati lama pe piesa de prelucrat.
c) Porniți declanșatorul de încălzire și încălziți unealta cu câteva secunde înainte de a începe tăierea (se recomandă efectuarea unei tăieturi de probă pe piesele reziduale).
d) Menține consistența temperaturii și a vitezei. Prea multă ceață/vapori poate fi cauzată de viteza scăzută sau de temperatură excesivă. Acest lucru va duce la trasee tăiate neregulate/neuniforme. Puteți rezolva această problemă prin scăderea temperaturii lamei sau slăbirea declanșatorului.
e) Eliberați declanșatorul de încălzire înainte ca ultimii 3-5 cm de tăiere să fie finalizați.
f) Temperatura adecvată și viteza de tăiere nu numai că îmbunătățesc productivitatea, ci și extind durata de viață a sculei.
g) Timpul de tăiere nu trebuie să depășească 15 secunde.

VARIANTE DE TĂIERE

Arc – reglați unghiul la dreapta și la stânga la 0 grade. Marcați dimensiunile necesare pe foaia de polistiren. Ridicați arcul pentru a trage materialul de tăiat sub firul de tăiere. Așezați materialul pe unghiul de plasare și trageți-l înainte până la măsura necesară. Apăsați butonul și mențineți-l apăsat (sârma de tăiere se încălzește) Trageți arcul în direcția materialului – materialul va fi tăiat. Eliberați butonul.

Arc – reglați unghiul la dreapta și la stânga la 0 grade. Marcați treapta necesară (înălțimea și lungimea) pe foia de polistiren. Ridicați arcul pentru a trage materialul de tăiat sub firul de tăiere până la lungimea marcată. Apăsați butonul și mențineți-l apăsat (sârma de tăiere se încălzește). Trageți arcul în direcția materialului – adâncimea pasului va fi tăiată. Când ajungeți la adâncimea treptei, trageți materialul spre stânga până când treapta este tăiată complet. Eliberare butonul de apăsare.

	TĂIERE ÎN DOUĂ PASURIArcul – reglați unghiul la dreapta și la stânga la unghiul dorit. În acest scop este necesar opritorul unghiular furnizat. Ridicați arcul pentru a trage materialul să fie tăiat sub firul de tăiere până la începutul tăierii. Apăsați butonul și mențineți-l apăsat (sârma de tăiere se încălzește). Trageți arcul în direcția materialului – teșirea va fi tăiată. Eliberați butonul.
	TESITArc – reglați unghiul la dreapta și la stânga la 0 grade. Marcați tăierea necesară pe foia de polistiren. Ridicați arcul pentru a trage materialul de tăiat sub firul de tăiere. Reglați materialul în așa fel încât tăierea necesară să meargă exact dedesubt sărmă de tăiere. Apăsați butonul și mențineți-l apăsat (sârma de tăiere se încălzește). Trageți arcul în direcția materialului - materialul va fi tăiat. Eliberați butonul.
	TĂIEREA CONCAVĂArc – reglați unghiul la dreapta și la stânga la 0 grade. Marcați canelura goală necesară pe foia de polistiren. Ridicați arcul pentru a trage materialul de tăiat sub firul de tăiere până la locul marcat. Apăsați butonul și mențineți-l apăsat (sârma de tăiere se încălzește). Trageți arcul în direcția materialului – adâncimea pasului va fi tăiată. Când ajungeți la adâncimea treptei, trageți materialul spre dreapta spre locul marcat până când lungimea pasului a fost tăiată. Trageți arcul în sus din material. Eliberați butonul.

ÎNTRETINERE

Curatenie

a) Trageți ștecherul și lăsați unitatea să se răcească complet înainte de curățarea, reglarea sau înlocuirea accesorilor și atunci când unitatea nu este utilizată.
b) Scoateți ștecherul de la rețea înainte de fiecare curățare și atunci când unitatea nu este utilizată.
c) Folositi numai agenti de curătare necorozivi pentru curătarea suprafetelor.
d) După fiecare curățare, toate piesele trebuie uscate bine înainte de a utiliza unitatea
e) din nou.
f) Depozitați unitatea într-un loc uscat și răcoros, ferit de umiditate și lumina directă a soarelui.
g) Nu pulverizați unitatea cu un jet de apă și nu o scufundați în apă. Asigurați-vă că nu pătrunde apă prin orificiile de ventilație din carcasă.
h) Curățați orificiile de ventilație cu o perie și aer comprimat (nu depășește 3 bar).
i) Efectuați inspecții regulate ale unității, verificând starea tehnică și eventualele avariți.
j) Utilizați o cârpă moale și umedă pentru curățarea dispozitivului.
k) Nu curățați unitatea cu substanțe acide, produse medicale, diluant, combustibil, ulei sau alte substanțe chimice, deoarece acest lucru poate cauza deteriorarea unității.
I) Curățați lamele acumulate cu materialul acumulat cu ajutorul periei de sărmă (inclusă).

Eliminare

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-l la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
