Produkttyp	Värmeavskärningsverktyg (trådskärare och varmkniv)
Modell	MSW-ISU-GIL ALU1 S1
Märke	MSW
Strömförsörjning	AC 230 V / 50 Hz via DC-adapter 40 V 5 A 200 W
Effekt (varmkniv)	250 W
Skyddsklass	II
Mått (L x B x H) (varmkniv)	43 x 253 x 90 mm
Maximal bladtemperatur	500 °C
Kompatibla material	Oplastat skum (polystyren, Styrodur), utan lim eller rester
Huvudfunktioner	Raka, framåtgående, sneda, konkava skärningar med het tråd; manuell skärning med varmkniv
Skärvinkel (het tråd)	0 till 45°
Skärdjup (het tråd)	330 mm (modell ALU1) / 200 mm (modell ALU1 S1)
Maximal skärlängd (het tråd)	1350 mm
Termiskt skydd	Ja för het tråd; varmkniv: cykel 15 s på / 45 s av
IP-skyddsklass (het tråd)	IP68
Medföljande tillbehör	Insexnyckel, metallborste, vinkelstopp (för snedskärning)
Reservdelar tillgängliga	Ersättningshet tråd; varmknivsblad (medföljer inte)
Underhåll och rengöring	Koppla ur och låt svalna före rengöring; använd en mjuk, fuktig trasa; använd inte frätande produkter; rengör bladen med metallborsten
Förvaringsförhållanden	Torr och sval plats, skyddad från fukt och direkt solljus
Elektrisk säkerhet	Skyddsklass II; sänk inte ner eller spruta vatten på apparaten

Vanliga frågor - ISU-GIL ALU1 S1 MSW

Hur använder man varmkniven?

Ställ in temperaturen med ratten (16 steg). Placera bladet på arbetsstycket, tryck på uppvärmningsavtryckaren och vänta några sekunder innan du skär. Släpp avtryckaren innan skärningen är klar.

Vilken är den maximala temperaturen för varmkniven?

Den maximala bladtemperaturen är 500 °C. Använd en inställning som är lämplig för materialet för att undvika överdriven rök.

Hur byter man ut den heta tråden?

Koppla ur enheten och låt den svalna. Ta bort den gamla tråden, haka fast den nya tråden i en fjäder och sträck den till den andra fjädern. Se till att inte böja tråden.

Vilka material kan jag skära med detta verktyg?

Apparaten är avsedd för oplastat skum som polystyren eller Styrodur. Skär inte material som innehåller lim eller rester.

Vad gör jag om varmknivens blad inte värms upp?

Kontrollera strömförsörjningen och adaptern. Se till att avtryckaren är intryckt. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör man verktyget?

Koppla ur och låt svalna. Använd en mjuk, fuktig trasa för ytorna. Rengör bladen med den medföljande metallborsten. Använd inte frätande produkter.

Vilken rekommenderad skärtid?

För varmkniven får skärningen inte överstiga 15 sekunder i följd. Låt sedan verktyget svalna i 45 sekunder.

Levereras apparaten med tillbehör?

Ja, den levereras med en insexnyckel, en metallborste och ett vinkelstopp för sneda skärningar.

Hur ställer man in temperaturen på varmkniven?

Vrid på temperaturreglaget (16 steg). Ju mindre skåran, desto lägre värmeeffekt. Anpassa inställningen till materialet.

Vad gör man vid överhettning?

Släpp omedelbart avtryckaren. Apparaten svalnar på några sekunder. För varmkniven är skyddscykeln 15 s på / 45 s av. Koppla ur vid behov.

BRUKSANVISNING ISU-GIL ALU1 S1 MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i bruksanvisningen är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

TEKNISKA DATA

Parameterbeskrivning Parametervärde
Produktnamn	Frigolitskärare	Frigolitskärare	Varm kniv
Modell	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Input	AC ~230V / 50Hz
Produktion	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A200W	250 W
Isolationsklass	II
IP-skyddsklass (Kapslingsklass)	IP68		X0
Mått [bredd x djup x höjd; mm]	1557 x 1330 x 1800	1557 x 1345 x1800	43 x 253 x90
Vikt [kg]	14,9	16,3
Skärdjup [mm]	330		200
Max skärlängd [mm]	1350	1350
Max bladtemperatur [° C]	500
Termiskt skydd √			X(S2 15s på/ 45s av)
Skärvinkel [° ]	0-45		-

Maskinen är avsedd för skärning av icke-mjukgjort skum (till exempel polystyren eller styrodur). De icke-mjukade skumplattorna måste vara fria från lim, limrester eller någon annan form av förorening.

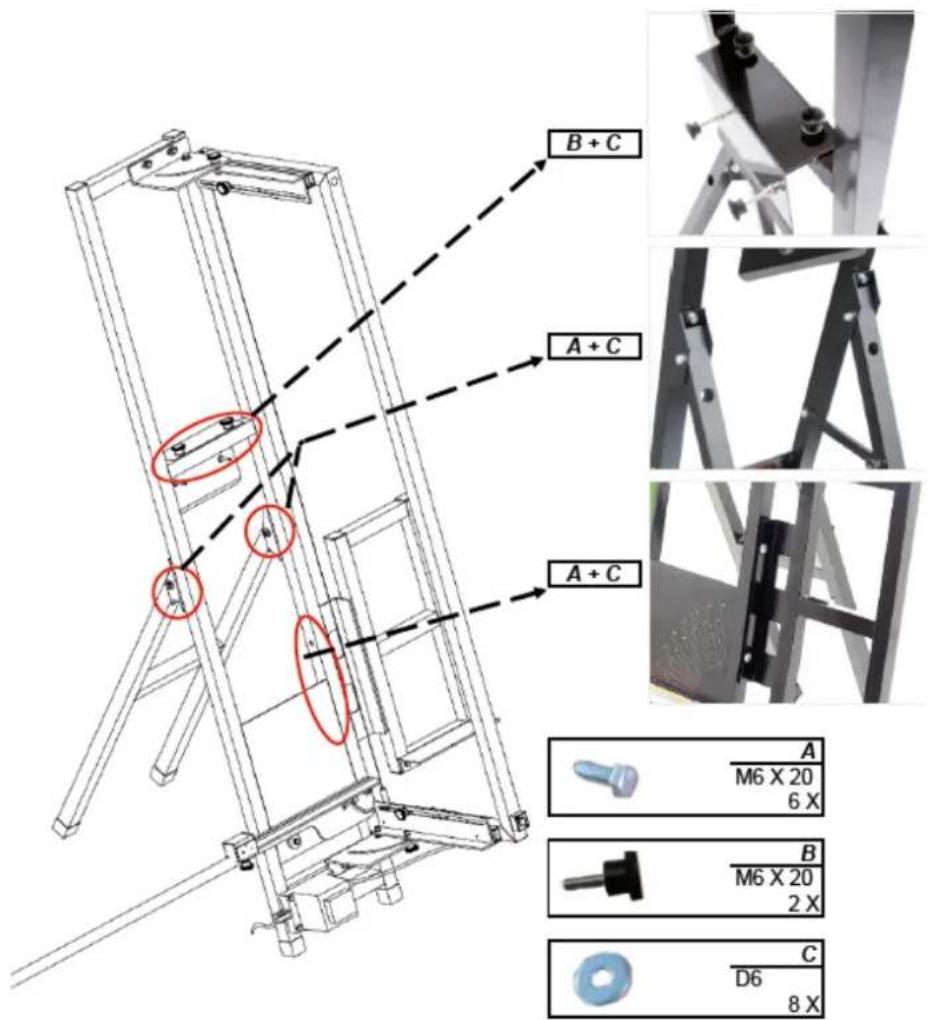

MONTERING

Frigolitskärare

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Varm skärkniv

WARNING: Installera tillbehör till enheten endast när den är avstängd och sval! Använd lämpliga handskar för skydd.

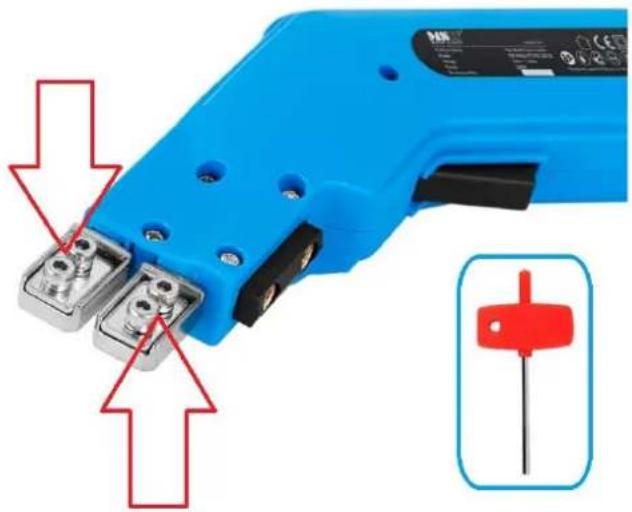

- Lossa de 4 bultarna som visas på bilden nedan med hjälp av den medföljande insexnyckeln:

- Sätt in de önskade skärtillbehörsändarna (metall) i skårorna och dra åt de 4 tidigare lossade bultarna så att enheten och tillbehöret har full kontakt:

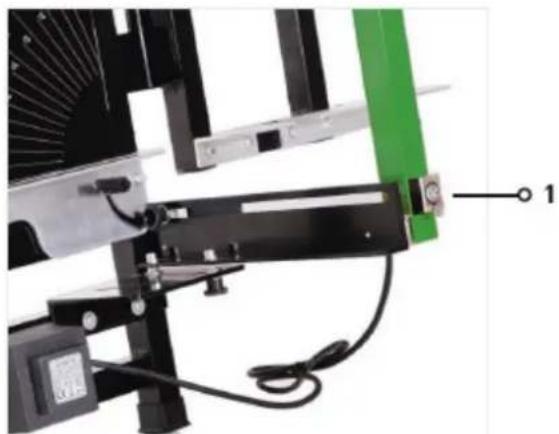

1. För uppstart är det bara nödvändigt att koppla in transformators XLR-kontakt (1) i motsvarande uttag på fören och ansluta nätkontakten till eluttaget.
2. Tryck på strömbrytaren (2) och håll den intryckt. Klipptråden är fullt fungerande inom några sekunder
3. Dra bågen i riktning mot materialet – materialet skärs.
4. OBS: brandrisk! Släpp strömbrytaren efter varje skärning; skärträden svalnar inom några sekunder.

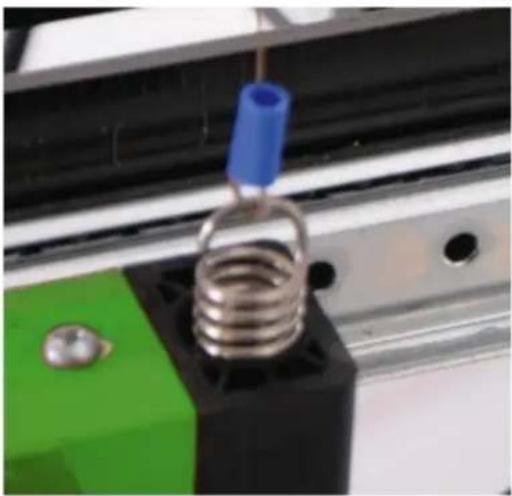

Byte av den heta träden

Innan du utför något arbete på själva maskinen, dra ut stickkontakten och läs alla instruktioner. Underlåtenhet att följa instruktionerna nedan kan orsaka elektriska stötar, brand och/eller allvarliga personskador.

1. Ta försiktigt bort eventuell kvarvarande gammal hettråd.
2. Haka fast den nya varma tråden i en av fjädrarna och sedan under spänning till motsatt fjädra. Var noga med att inte böja eller skada den nya heta tråden under installationen.

a) Ställ in temperaturratten på önskad temperatur - temperaturratten har 16-klickinställningar som motsvarar de graderade åsarna på ytan. Ju mindre nock desto lägre värmeeffektinställning.
b) Placera bladet på arbetsstycket.
c) Slå på värmeavtryckaren och värm upp verktyget några sekunder innan du börjar skära (det rekommenderas att göra ett provsnitt på avfallsbitar).
d) Upprätthåll konsistens av temperatur och hastighet. För mycket dimma/ånga kan orsakas av låg hastighet eller för hög temperatur. Detta kommer att resultera i oregelbundna/ojämna skärbanor. Du kan lösa detta problem genom att sänka bladtemperaturen eller lossa avtryckaren.
e) Släpp värmeavtryckaren innan de sista 3-5 cm av skärningen är klar.
f) Rätt temperatur och skärhastighet förbättrar inte bara produktiviteten utan förlänger också verktygets livslängd.
g) Klipptiden bör inte överstiga 15 sekunder.

SKÄRVARIANTER

Båge – justera vinkeln åt höger och vänster till 0 grader. Markera önskade mått på polystyrenskivan. Lyft bågen för att dra materialet som ska skäras under klipptråden. Placera materialet på placeringsvinkeln och dra det framåt till önskat mått. Tryck på tryckknappen och håll den intryckt (klipptråden värms upp) Dra bågen i riktning mot materialet – materialet skärs. Släpp tryckknappen.

Båge – justera vinkeln åt höger och vänster till 0 grader. Markera önskat steg (höjd och längd) på polystyrenskivan. Lyft bågen för att dra materialet som ska skäras under klipptråden upp till den markerade längden. Tryck på tryckknappen och håll den intryckt (klipptråden värms upp). Dra bågen i riktning mot materialet – stegdjupet skärs. När du när stegdjupet drar du materialet åt vänster tills steget är helt kapat. Släppa tryckknapp.

	TVÅSTEG KLIPPNINGBåge – justera vinkeln åt höger och vänster till önskad vinkel. För detta krävs det medföljande vinkelstoppet. Lyft bågen för att rita materialet ska skäras under klipptråden fram till början av snittet. Tryck på knappen och håll den intryckt (klipptråden värms upp). Dra bågen i materialriktningen – fasningen skärs. Släpp tryckknappen.
	FASABåge – justera vinkeln åt höger och vänster till 0 grader. Markera önskad skärning på polystyrenskivan. Lyft bågen för att dra materialet som ska skäras under klipptråden. Justera materialet på ett sådant sätt att det önskade snittet kommer exakt att följa underskära tråd. Tryck på tryckknappen och håll den intryckt (klipptråden värms upp). Dra bågen i materialriktningen – materialet skärs. Släpp tryckknappen.
	KONKAV SNITTNINGBåge – justera vinkeln åt höger och vänster till 0 grader. Markera önskat ihåligt spår på polystyrenskivan. Lyft bågen för att dra materialet som ska skäras under klipptråden upp till den markerade platsen. Tryck på tryckknappen och håll den intryckt (klipptråden värms upp). Dra bågen i materialriktningen – stegdjupet skärs. När du när stegdjupet drar du materialet åt höger mot den markerade platsen tills steglängden är kapad. Dra bågen uppåt ur materialet. Släpp tryckknappen.

UNDERHÅLL

Rengöring

a) Dra ut stickkontakten och låt enheten svalna helt innan du rengör, justerar eller byter tillbehör och när enheten inte används.
b) Dra ut stickkontakten före varje rengöring och när enheten inte används.
c) Använd endast icke-frätande rengöringsmedel för rengöring av ytorna.
d) Efter varje rengöring bör alla delar torkas väl innan enheten används
e) igen.
f) Förvara enheten på en torr och sval plats skyddad från fukt och direkt solljus.
g) Spraya inte enheten med en vattenstråle eller doppa den i vatten. Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.
h) Rengör ventilationsöppningarna med en borste och tryckluft (högst 3 bar).
i) Utför regelbundna inspektioner av enheten för att kontrollera teknisk lämplighet och eventuella skador.
j) Använd en mjuk, fuktig trasa för att rengöra enheten.
k) Rengör inte enheten med sura ämnen, medicinska produkter, spädningsmedel, bränsle, olja eller andra kemikalier eftersom detta kan skada enheten.
I) Rengör knivarna som har samlats upp med ackumulerat material med hjälp av (medföljande) stålborste.

Förfogande

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
