TECHNISCHE DATEN

Beschreibung des Parameters Parameterwert
Produktname	Styroporschneider	Styroporschneider	Heißes Messer
Modell	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Eingabe	AC ~230V / 50Hz
Schließen	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A 200W	250W
Schutzklasse	II
Schutzart IP	IP68		X0
Abmessungen (Breite x Tiefe x Höhe) [mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Gewicht [kg]	14,9	16,3
Schnitttiefe [mm]	330		200
Maximale Schnittlänge [mm]	1350	1350
Maximale Schaufeltemperatur ^[oc]	500
Thermischer Schutz v			X(S2 15s an/ 45s aus)
Schnittwinkel ^[o]	0-45		-

Die Maschine ist für das Schneiden von nicht weichgemachtem Schaumstoff (z.B. Polystyrol oder Styrodur) bestimmt. Die nicht weichgemachten Schaumstoffplatten müssen frei von Klebstoff, Klebstoffresten oder anderen Verunreinigungen sein.

MONTAGE

Styroporschneider

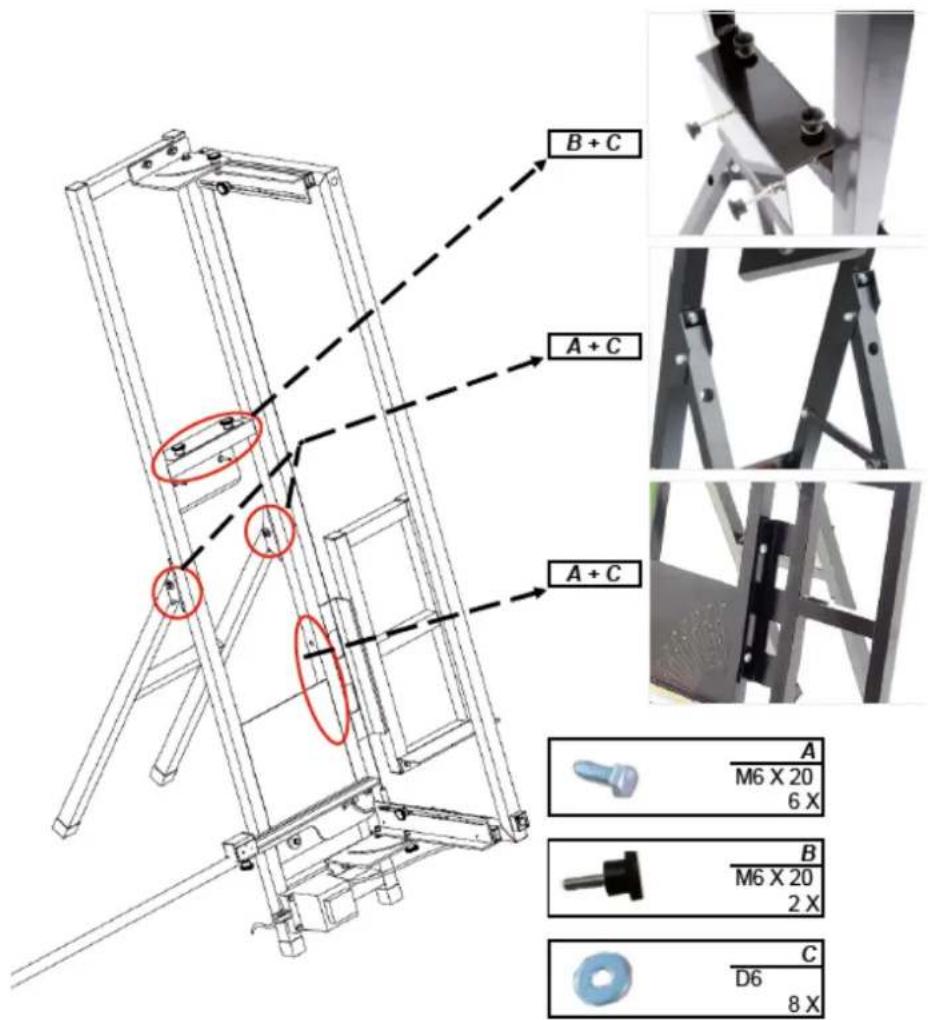

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Heißes Schneidemesser

ACHTUNG: Bringen Sie das Zubehör nur in ausgeschaltetem und abgekühltem Zustand am Gerät an! Verwenden Sie zum Schutz geeignete Handschuhe.

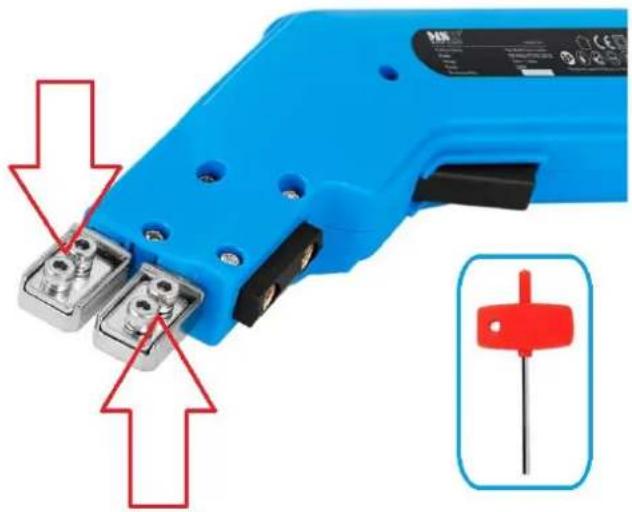

- Lösen Sie mit Hilfe des mitgelieferten Inbusschlüssels die 4 Schrauben, die auf dem Bild unten zu sehen sind:

- Führen Sie das gewünschte Schneidzubehör (Metall) in die Schlitze ein und ziehen Sie die 4 zuvor gelösten Schrauben fest an, so dass das Gerät und das Zubehör einen vollständigen Kontakt haben:

Einschalten und Ausschalten

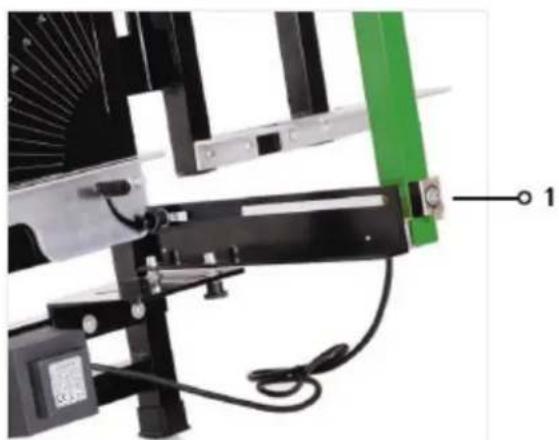

1. Zur Inbetriebnahme muss lediglich der XLR-Stecker (1) des Übertragers in die entsprechende Buchse am Bügel eingesteckt und der Netzstecker in die Steckdose gesteckt werden.
2. Drücken Sie den Ein/Aus-Schalter (2) und halten Sie ihn gedrückt. Der Schneidedraht ist innerhalb von Sekunden voll funktionsfähig
3. Ziehen Sie den Bogen in Richtung des Materials - das Material wird geschnitten.
4. HINWEIS: fire risk! Lassen Sie den Ein/Aus-Schalter nach jedem Schnitt los; der Schneiddraht kühlt innerhalb weniger Sekunden ab.

Auswechseln des heißen Drahtes

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker und lesen Sie die gesamte Anleitung. Die Nichtbeachtung der nachstehenden Anweisungen kann zu Stromschlägen, Bränden und schweren Verletzungen führen.

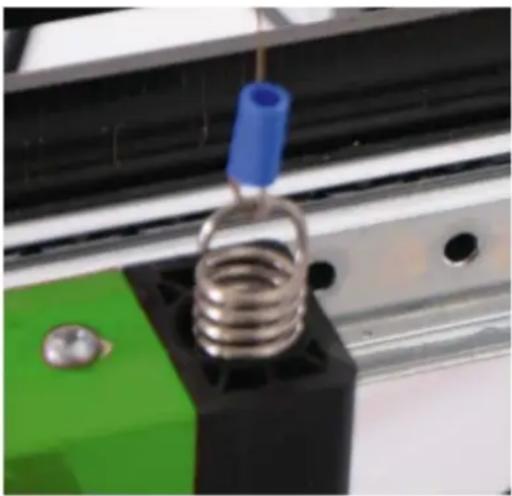

1. Entfernen Sie vorsichtig die Reste des alten heißen Drahtes.
2. Befestigen Sie den neuen heißen Draht an einer der Federn und dann unter Spannung an der gegenüberliegenden
   Frühling. Achten Sie darauf, den neuen Heizdraht bei der Installation nicht zu verbiegen oder zu beschädigen.

OPERATION (Heißschneidemesser)

a) Stellen Sie den Temperaturregler auf die gewünschte Temperatur ein - der Temperaturregler verfügt über 16 Einraststufen, die den abgestuften Rillen auf der Oberfläche entsprechen. Je kleiner der Steg ist, desto niedriger ist die Heizleistung einzustellen.
b) Positionieren Sie die Klinge auf dem Werkstück.
c) Schalten Sie den Heizungsauslöser ein und wärmen Sie das Werkzeug einige Sekunden auf, bevor Sie mit dem Schneiden beginnen (es wird empfohlen, einen Testschnitt an Abfallstücken durchzuführen).
d) Halten Sie die Temperatur und die Geschwindigkeit konstant. Eine große Menge an Abgasen/Dampf kann durch eine zu niedrige Geschwindigkeit oder zu hohe Temperatur verursacht werden. Hierdurch wird ein unregelmäßiger/ungleichmäßiger Schnittverlauf verursacht. Sie können dieses Problem lösen, indem Sie die Temperatur der Klinge senken oder den Abzug lockern.
e) Lassen Sie den Heizungsauslöser los, bevor die letzten 3 bis 5 cm des Schnitts abgeschlossen sind.
f) Die richtige Temperatur und Schnittgeschwindigkeit verbessern nicht nur die Produktivität, sondern verlängern auch die Lebensdauer der Werkzeuge.
g) Die Schnittzeit sollte 15 Sekunden nicht überschreiten.

SCHNITTVARIANTEN

Bogen - Winkel rechts und links auf 0 Grad einstellen. Markieren Sie die gewünschten Maße auf der Styroporplatte. Bügel anheben, um das zu schneidende Material unter den Schneidedraht zu ziehen. Legen Sie das Material auf den Ablagewinkel und ziehen Sie es bis zum gewünschten Maß vor. Druckknopf drücken und gedrückt halten (Schneidedraht erhitzt sich) Bügel in Richtung des Materials ziehen - Material wird geschnitten. Druckknopf loslassen.

Bogen - Winkel rechts und links auf 0 Grad einstellen. Markieren Sie die gewünschte Stufe (Höhe und Länge) auf der Styroporplatte. Bügel anheben, um das zu schneidende Material bis zur markierten Länge unter den Schneiddraht zu ziehen. Drücken Sie den Druckknopf und halten Sie ihn gedrückt (der Schneidedraht erhitzt sich). Ziehen Sie den Bogen in Richtung des Materials - die Stufentiefe wird geschnitten. Wenn die Stufentiefe erreicht ist, ziehen

	Sie das Material nach links, bis die Stufe vollständig geschnitten ist. Freigabe Druckknopf.
	ZWEISCHRITTIGER SCHNITTBogen - Winkel rechts und links auf den gewünschten Winkel einstellen. Dazu wird der mitgelieferte Winkelanschlag benötigt. Bogen anheben, um das Material zu ziehen unter dem Schneidedraht bis zum Beginn des Schnitts zu schneiden. Drücken Sie den Druckknopf und halten Sie ihn gedrückt (der Schneidedraht erhitzt sich). Ziehen Sie den Bogen in Materialrichtung - die Schräge wird geschnitten. Druckknopf loslassen.
	BEVELBogen - Winkel rechts und links auf 0 Grad einstellen. Markieren Sie den gewünschten Schnitt auf der Styroporplatte. Bügel anheben, um das zu schneidende Material unter den Schneiddraht zu ziehen. Passen Sie das Material so an, dass der gewünschte Schnitt genau unter der Linie entlang geht.Schneidedraht. Drücken Sie den Druckknopf und halten Sie ihn gedrückt (der Schneidedraht erhitzt sich). Ziehen Sie den Bogen in Materialrichtung - das Material wird geschnitten. Druckknopf loslassen.
	KONKAVENSCHNITTBogen - Winkel rechts und links auf 0 Grad einstellen. Markieren Sie die gewünschte Hohlkehle auf der Styroporplatte. Bügel anheben, um das zu schneidende Material unter dem Schneiddraht bis zur markierten Stelle zu ziehen. Drücken Sie den Druckknopf und halten Sie ihn gedrückt (der Schneidedraht erhitzt sich). Bogen in Materialrichtung ziehen - Stufentiefe wird geschnitten. Bei Erreichen der Stufentiefe ziehen Sie das Material nach rechts in Richtung der markierten Stelle, bis die Stufenlänge geschnitten ist. Ziehen Sie die Schleife nach oben aus dem Stoff heraus. Druckknopf loslassen.

WARTUNG

Reinigung

a) Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen, einstellen oder Zubehörteile austauschen, und wenn das Gerät nicht in Gebrauch ist.
b) Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht benutzt wird.
c) Verwenden Sie zur Reinigung der Oberflächen nur nicht-korrosive Reinigungsmittel.
d) Nach jeder Reinigung sollten alle Teile gut getrocknet werden, bevor das Gerät benutzt wird.
e) wieder.
f) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
g) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser. Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
h) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft (max. 3 bar).
i) Führen Sie regelmäßige Inspektionen des Geräts durch, um die technische Eignung und eventuelle Schäden zu überprüfen.

j) Verwenden Sie zur Reinigung des Geräts ein weiches, feuchtes Tuch.
k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, medizinischen Produkten, Verdünnungsmitteln, Kraftstoff, Öl oder anderen Chemikalien, da dies zu Schäden am Gerät führen kann.
I) Reinigen Sie die Klingen mit Hilfe der (mitgelieferten) Drahtbürste von angesammeltem Material.

Entsorgung

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.
