MODE D'EMPLOI ISU-GIL ALU1 S1 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

CARACTÉRISTIQUES TECHNIQUES

Description du paramètre	Valeur du paramètre
Nom de produit Coupeur de polystyrène		Coupeur de polystyrène	Couteau chaud
Modèle	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Saisir	CA ~230V / 50Hz
Sortie	Adaptateur: CC 40 V 5 A 200 W	Adaptateur: CC 40 V 5 A 200 W	250 W
Classe de protection	II
Indice de protection IP	IP68		X0
Dimensions (largeur x profondeur x hauteur) [mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Poids [kg]	14,9	16,3
Profondeur de coupe [mm]	330		200
Longueur de coupe maximale [mm]	1350	1350
Température maximale de la lame [°C]	500
Protection thermique √			X(S2 15 s allumé / 45 s éteint)
Angle de coupe [°]	0-45		-

La machine est destinée à la découpe de mousse non plastifiée (par exemple Polystyrène ou Styrodur). Les plaques de mousse non plastifiée doivent être exemptes de colle, de résidus de colle ou de tout autre type de contamination.

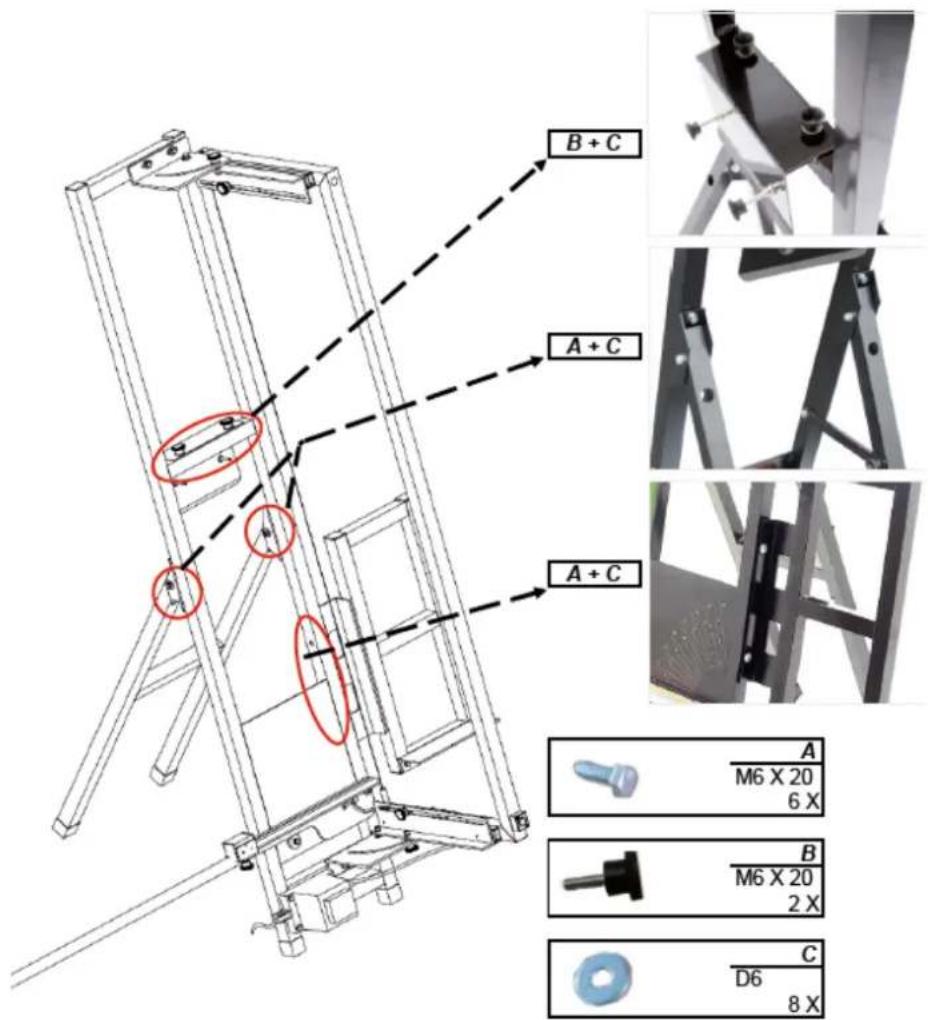

ASSEMBLÉE

Coupeur de polystyrène

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Couteau de coupe à chaud

ATTENTION : Installez l'accessoire sur l'appareil uniquement lorsqu'il est éteint et froid ! Utilisez des gants appropriés pour vous protéger.

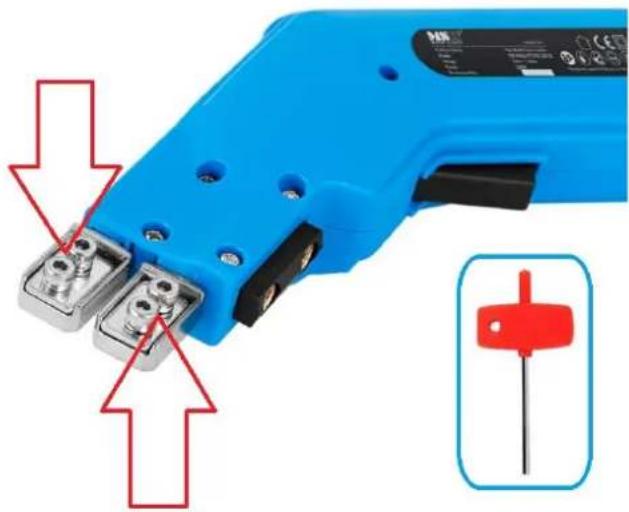

- À l'aide de la clé hexagonale fournie, desserrez les 4 boulons indiqués sur l'image ci-dessous :

- Insérer les extrémités de l'accessoire de coupe (métal) souhaité dans les fentes et serrer fermement les 4 boulons précédemment desserrés afin que l'appareil et l'accessoire aient un contact complet :

FONCTIONNEMENT (Coupe polystyrène)

Allumer et éteindre

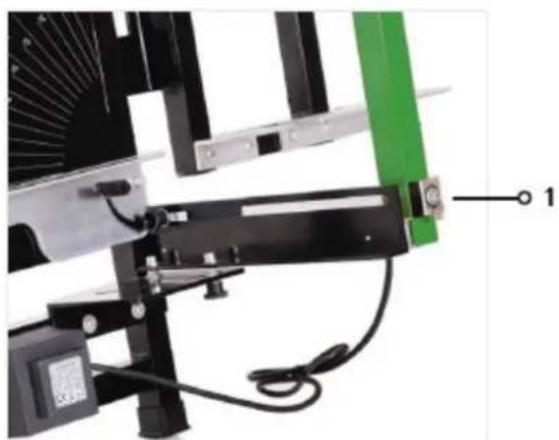

1. Pour la mise en service, il suffit de brancher le connecteur XLR (1) du transformateur dans la prise correspondante sur l'étrave et de connecter la fiche d'alimentation à la prise de courant.
2. Appuyez sur l'interrupteur marche/arrêt (2) et maintenez-le enfoncé. Le fil de coupe est entièrement fonctionnel en quelques secondes
3. Tirez l'arc dans la direction du matériau – le matériau sera coupé.
4. REMARQUE : risque d'incendie ! Relâchez l'interrupteur marche/arrêt après chaque coupe ; le fil de coupe refroidit en quelques secondes.

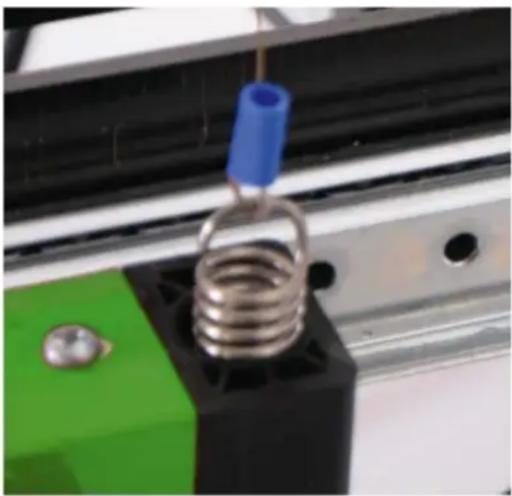

Remplacement du fil chaud

Avant toute intervention sur la machine elle-même, débranchez-la du secteur et lisez toutes les instructions. Le non-respect des instructions ci-dessous peut provoquer un choc électrique, un incendie ou des blessures corporelles graves.

1. Retirez soigneusement tout ancien fil chaud restant.
2. Accrochez le nouveau fil chaud à l'un des ressorts, puis sous tension à l'opposé printemps. Veillez à ne pas plier ni endommager le nouveau fil chaud lors de l'installation.

FONCTIONNEMENT (Couteau à chaud)

a) Réglez le cadran de température sur la température souhaitée - le cadran de contrôle de la température comporte 16 réglages de clic qui correspondent aux crêtes graduées sur la surface. Plus la crête est petite, plus la puissance de chauffage doit être faible.
b) Positionnez la lame sur la pièce.
c) Allumez la gâchette de chauffage et faites chauffer l'outil quelques secondes avant de commencer à couper (il est recommandé de faire un essai de coupe sur des morceaux de rebut).
d) Maintenir la constance de la température et de la vitesse. Trop de brouillard/vapeur peut être causé par une faible vitesse ou une température excessive. Cela entraînera des chemins de coupe irréguliers / inégaux. Vous pouvez résoudre ce problème en abaissant la température de la lame ou en desserrant la gâchette.
e) Relâchez la gâchette de chauffage avant que les 3 à 5 derniers cm de la coupe ne soient terminés.
f) Une température et une vitesse de coupe appropriées améliorent non seulement la productivité, mais prolongent également la durée de vie de l'outil.
g) Le temps de coupe ne doit pas dépasser 15 secondes.

VARIANTES DE COUPE

Arc – ajustez l'angle à droite et à gauche à 0 degré. Marquez les dimensions requises sur la feuille de polystyrène. Soulever l'arc afin de tirer le matériau à couper sous le fil de coupe. Placez le matériau sur l'angle de placement et tirez-le vers l'avant jusqu'à la mesure requise. Appuyez sur le bouton-poussoir et maintenez-le enfoncé (le fil de coupe chauffe). Tirez l'arc en direction du matériau – le matériau sera coupé. Bouton poussoir de libération.

Arc – ajustez l'angle à droite et à gauche à 0 degré. Marquez le pas requis (hauteur et longueur) sur la feuille de polystyrène. Soulever l'arc afin de tirer le matériau à couper sous le fil de coupe jusqu'à la longueur marquée. Appuyez sur le bouton poussoir et maintenez-le enfoncé (le fil de coupe chauffe). Tirez l'arc dans le sens du matériau – la profondeur de la marche sera coupée. Lorsque la profondeur de la marche est atteinte, tirez le matériau vers la gauche jusqu'à ce que la marche soit complètement coupée. Libérer

	bouton.
	COUPE EN DEUX ÉTAPESArc – ajustez l’angle à droite et à gauche jusqu’à l’angle requis. La butée angulaire fournie est nécessaire à cet effet. Lever l’arc pour tirer le matériauà couper sous le fil de coupe jusqu’au début de la coupe. Appuyez sur le bouton poussoir et maintenez-le enfoncé (le fil de coupe chauffe). Tirez l’arc dans le sens du matériau – le biseau sera coupé. Bouton poussoir de libération.
	BISEAUArc – ajustez l’angle à droite et à gauche à 0 degré. Marquer la coupe souhaitée sur la feuille de polystyrène. Soulever l’arc afin de tirer le matériau à couper sous le fil de coupe. Ajustez le matériau de manière à ce que la coupe requise passe exactement sous lefil de coupe. Appuyez sur le bouton poussoir et maintenez-le enfoncé (le fil de coupe chauffe). Tirez l’arc dans le sens du matériau – le matériau sera coupé. Bouton poussoir de libération.
	COUPE CONCAVEArc – ajustez l’angle à droite et à gauche à 0 degré. Marquez la rainure creuse requise sur la feuille de polystyrène. Soulever l’arc afin de tirer le matériau à couper sous le fil de coupe jusqu’à l’endroit marqué. Appuyez sur le bouton poussoir et maintenez-le enfoncé (le fil de coupe chauffe). Tirez l’arc dans le sens du matériau – la profondeur de l’étape sera coupée. Une fois la profondeur de marche atteinte, tirez le matériau vers la droite en direction de l’endroit marqué jusqu’à ce que la longueur de marche soit coupée. Tirez l’arc vers le haut hors du tissu. Bouton poussoir de libération.

ENTRETIEN

Nettoyage

a) Débranchez la prise secteur et laissez l'appareil refroidir complètement avant de le nettoyer, de le régler ou de le remplacer, et lorsque l'appareil n'est pas utilisé.
b) Débranchez la fiche secteur avant chaque nettoyage et lorsque l'appareil n'est pas utilisé.
c) Utiliser uniquement des produits de nettoyage non corrosifs pour nettoyer les surfaces.
d) Après chaque nettoyage, toutes les pièces doivent être bien séchées avant d'utiliser l'appareil
e) encore une fois.
f) Stockez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil.
g) Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau. Veillez à ce que l'eau ne pénètre pas par les orifices du boîtier.
h) Nettoyer les ouvertures de ventilation avec une brosse et de l'air comprimé (ne dépassant pas 3 bars).
i) Effectuer des inspections régulières de l'unité pour vérifier son aptitude technique et tout dommage.
j) Utilisez un chiffon doux et humide pour nettoyer l'appareil.
k) Ne nettoyez pas l'appareil avec des substances acides, des produits médicaux, des diluants, du carburant, de l'huile ou d'autres produits chimiques, car cela pourrait endommager l'appareil.
I) Nettoyez les lames encombrées de matériaux accumulés à l'aide de la brosse métallique (fournie).

Élimination

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement. Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
