ISU-GIL ALU1 S1 - Hővágó eszköz MSW - Ingyenes használati útmutató

Terméktípus	Termikus vágószerszám (forródrót-vágó és forró kés)
Modell	MSW-ISU-GIL ALU1 S1
Márka	MSW
Tápfeszültség	230 V AC / 50 Hz, 40 V DC 5 A 200 W adapteren keresztül
Teljesítmény (forró kés)	250 W
Védelmi osztály	II
Méretek (H x Sz x M) (forró kés)	43 x 253 x 90 mm
Penge maximális hőmérséklete	500 °C
Kompatibilis anyagok	Lágyított hab (polisztirol, Styrodur), ragasztó- és maradékanyag-mentes
Fő funkciók	Egyenes, menetirányú, ferde, homorú vágás forródróttal; kézi vágás forró késsel
Vágási szög (forródrót)	0-45°
Vágási mélység (forródrót)	330 mm (ALU1 modell) / 200 mm (ALU1 S1 modell)
Maximális vágási hossz (forródrót)	1350 mm
Termikus védelem	Igen a forródrótnál; forró kés: 15 s bekapcsolva / 45 s kikapcsolva ciklus
IP védettségi fokozat (forródrót)	IP68
Mellékelt tartozékok	Hatlapú kulcs, fémkefe, szögütköző (ferde vágáshoz)
Elérhető pótalkatrészek	Csere forródrót; forró kés pengék (nem mellékelve)
Karbantartás és tisztítás	Tisztítás előtt húzza ki a csatlakozót és hagyja kihűlni; puha, nedves ruhát használjon; ne használjon maró hatású termékeket; a pengéket a fémkefével tisztítsa
Tárolási feltételek	Száraz, hűvös helyen, nedvességtől és közvetlen napfénytől védve
Elektromos biztonság	II. védelmi osztály; ne merítse vízbe, és ne permetezzen vizet a készülékre

Gyakran ismételt kérdések - ISU-GIL ALU1 S1 MSW

Hogyan használjam a forró kést?

Állítsa be a hőmérsékletet a tárcsával (16 fokozat). Helyezze a pengét a munkadarabra, nyomja meg a fűtő ravaszt, és várjon néhány másodpercet a vágás előtt. Engedje el a ravaszt a vágás vége előtt.

Mi a forró kés maximális hőmérséklete?

A penge maximális hőmérséklete 500 °C. Használjon az anyagnak megfelelő beállítást a túlzott füst elkerülése érdekében.

Hogyan cseréljem ki a forródrótot?

Húzza ki a készüléket és hagyja kihűlni. Távolítsa el a régi drótot, akassza be az új drótot egy rugóra, majd feszítse meg a másik rugó felé. Ügyeljen arra, hogy ne hajlítsa meg a drótot.

Milyen anyagokat vághatok ezzel a szerszámmal?

A készülék lágyított hab (polisztirol vagy Styrodur) vágására készült. Ne vágjon ragasztót vagy maradékanyagot tartalmazó anyagokat.

Mit tegyek, ha a forró kés pengéje nem melegszik?

Ellenőrizze az áramellátást és az adaptert. Győződjön meg róla, hogy a ravasz be van nyomva. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan tisztítsam a szerszámot?

Húzza ki a csatlakozót és hagyja kihűlni. Használjon puha, nedves ruhát a felületekhez. Tisztítsa meg a pengéket a mellékelt fémkefével. Ne használjon maró hatású termékeket.

Mekkora az ajánlott vágási idő?

A forró kés esetében a vágás nem haladhatja meg a 15 másodpercet folyamatosan. Ezt követően hagyja a szerszámot 45 másodpercig hűlni.

A készülék tartozékokkal érkezik?

Igen, hatlapú kulcs, fémkefe és szögütköző jár hozzá a ferde vágásokhoz.

Hogyan állítsam be a forró kés hőmérsékletét?

Forgassa el a hőmérséklet-szabályozó tárcsát (16 fokozat). Minél kisebb a szám, annál alacsonyabb a fűtőteljesítmény. Állítsa be az anyagnak megfelelően.

Mit tegyek túlmelegedés esetén?

Azonnal engedje el a ravaszt. A készülék néhány másodperc alatt lehűl. A forró kés védelmi ciklusa 15 s bekapcsolva / 45 s kikapcsolva. Szükség esetén húzza ki a csatlakozót.

HASZNÁLATI ÚTMUTATÓ ISU-GIL ALU1 S1 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

MÚSZAKI ADATOK

Paraméter leírása Paraméter értéke
Precíziós mérleg	Polisztirolvágó	Polisztirolvágó	Forró kés
Modell	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Bemenet	AC ~230V / 50Hz
KIMENET:	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A200W	250W
Védelmi osztály	II
Védelmi fokozat IP	IP68		X0
Méretek (szélesség x mélység x magasság)[mm]	1557 x 1330 x 1800	1557 x 1345 x1800	43 x 253 x90
Súly [kg]	14,9	16,3
Vágási mélység [mm]	330		200
Maximális vágási hossz [mm[	1350	1350
Maximális pengehőmérséklet ^[oc]	500
Hővédelem √			X(S2 15s be/ 45s ki)
Vágási szög ^[o]	0-45		-

A gép nem lágyított hab (például polisztírol vagy styrodur) vágására szolgál. A nem lágyított hablemezeknek ragasztótól, ragasztómaradványoktól vagy bármilyen más szennyeződéstől mentesnek kell lenniük.

ÖSSZESZERELÉS

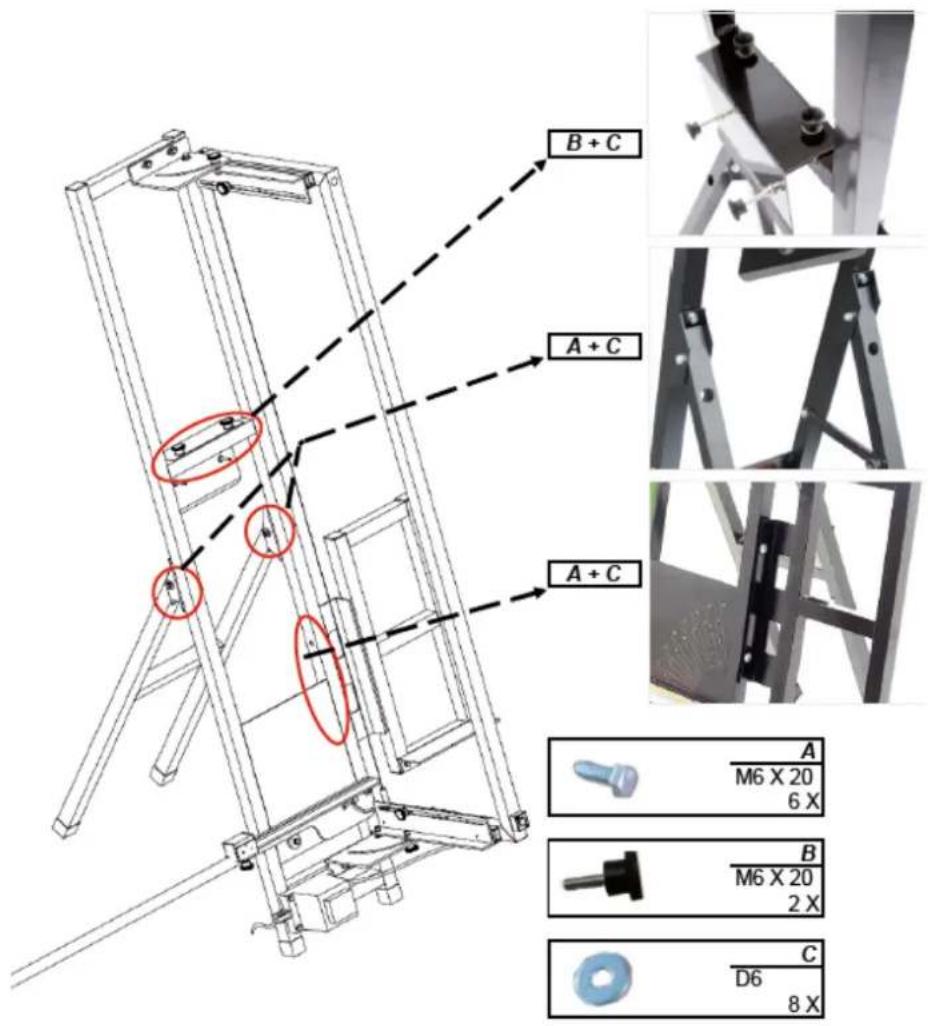

Polisztirolvágó

B + C A + C A + C A M6 X 20 6 X A M6 X 20 2 X C D6 8 X

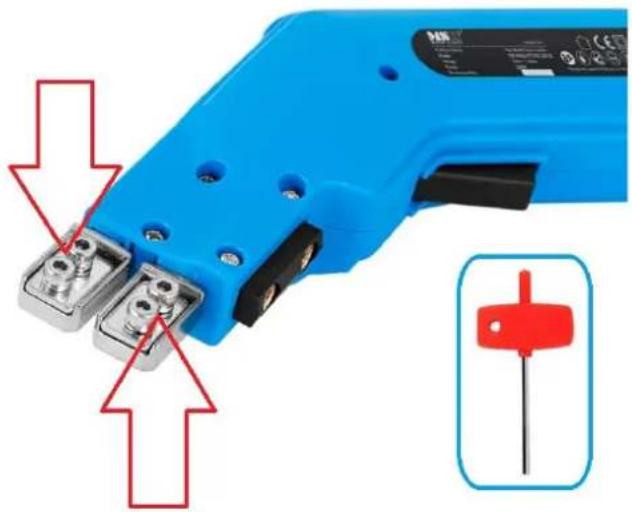

Forró vágókés

FIGYELMEZTETÉS: A tartozékot csak kikapcsolt és kihült állapotban szerelje a készülékre! Használjon megfelelő védőkesztyűt.

- A mellékelt hatlapos kulcs segítségével lazítsa meg az alábbi képen látható 4 csavart:

- Helyezze be a kívánt vágó tartozék (fém) végződéseit a nyílásokba, és húzza meg biztonságosan a 4 korábban meglazított csavart úgy, hogy a készülék és a tartozék teljes mértékben érintkezzenek egymással:

ÜZEMELTETÉS (hungarocell vágó)

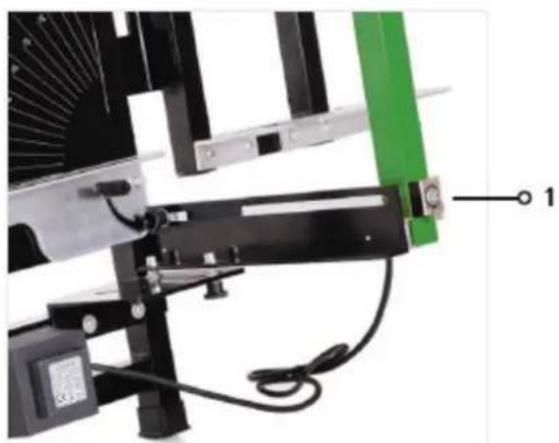

Be- és kikapcsolás

1. Az inditáshoz csak a transzformátor XLR-csatlakozóját (1) kell bedugni az ív megfelelő aljzatába, és a hálózati dugót a hálózati aljzatba csatlakoztatni.
2. Nyomja meg a be-/kikapcsolót (2), és tartsa lenyomva. A vágóhuzal másodperceken belül teljesen működőképes
3. Húzza az ijat az anyag irányába - az anyag elvágódik.
4. MEGJEGYZÉS: fire kockázat! Minden vágás után engedje el a be/kikapcsolót; a vágóhuzal néhány másodpercen belül lehül.

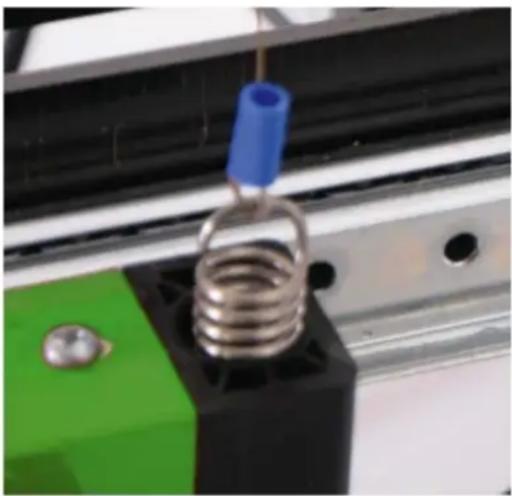

A forró vezeték cseréje

Mielőtt bármilyen munkát végezne a gépen, húzza ki a hálózati csatlakozót, és olvassa el az összes utasítást. Az alábbi utasítások be nem tartása áramütést, tüzet és súlyos személyi sérüléseket okozhat.

1. Óvatosan távolítsa el a megmaradt régi forró vezetéket.
2. Akassza az új forró vezetéket az egyik rugóhoz, majd feszültség alatt a másikhoz.

tavasz. Vigyázzon, hogy a telepítés során ne hajlítsa meg vagy sértse meg az új forró vezetéket.

MÚKÖDÉS (Forró vágókés)

a) Állítsa a hőmérsékletszabályozó tárcsát a kívánt hőmérsékletre - a hőmérsékletszabályozó tárcsa 16 kattintással rendelkezik, amelyek megfelelnek a felületen lévő, fokozatos bordáknak. Minél kisebb a gerinc, annál kisebb a fűtési teljesítmény beállítása.
b) Helyezze a pengét a munkadarabra.
c) Kapcsolja be a fűtésindítót, és melegítse fel a szerszámot néhány másodperccel a vágás megkezdése előtt (ajánlott próbavágást végezni a hulladékdarabokon).
d) Tartsa fenn a hőmérséklet és a sebesség állandóságát. A túl sok párat/gőzt az alacsony sebesség vagy a túl magas hőmérséklet okozhatja. Ez szabálytalan/egyenetlen vágási vonalat eredményez. Ezt a problémát a penge hőmérsékletének csökkentésével vagy a ravasz lazításával oldhatja meg.
e) Engedje el a fűtésindítót, mielőtt a vágás utolsó 3-5 cm-ét befejezné.
f) A megfelelő hőmérséklet és vágási sebesség nemcsak a termelékenységet javítja, hanem a szerszám élettartamát is meghosszabbítja.
g) A vágási idő nem haladhatja meg a 15 másodpercet.

VÁGÁSI VÁLTOZATOK

Íj - állítsa be a szöget jobbra és balra 0 fokig. Jelölje be a szükséges méreteket a polisztírol lapon. Emelje fel az íjat, hogy a vágandó anyagot a vágóhuzal alá húzza. Helyezze az anyagot az elhelyezési szögre, és húzza előre a kívánt mértékig. Nyomja meg a nyomógombot és tartsa nyomva (a vágóhuzal felmelegszik) Húzza az íjat az anyag irányába - az anyag elvágódik. Nyomógomb kioldása.

Íj - állítsa be a szöget jobbra és balra 0 fokig. Jelölje be a kívánt lépcsőfokot (magasság és hossz) a polisztírol lapon. Emelje meg az íjat, hogy a vágandó anyagot a vágóhuzal alá húzza a megjelölt hosszig. Nyomja meg a nyomógombot, és tartsa nyomva (a vágóhuzal felmelegszik). Húzza az íjat az anyag irányába - a lépcső mélysége vágásra kerül. A lépcsőmélység elérésekor húzza az anyagot balra, amíg a lépcső teljesen le nem vágódik. Feloldás nyomógomb.

	KÉTSZINTÜ VÁGÁSÍj - állítsa be a szöget jobbra és balra a kívánt szögre. Ehhez a mellékelt szögmegállóra van szükség. Emelje fel az íjat az anyag felhúzásáhoza vágóhuzal alatt a vágás kezdetéig. Nyomja meg a nyomógombot, és tartsa nyomva (a vágóhuzal felmelegszik). Húzza az íjat az anyag irányába - a ferde vágás megtörténik. Nyomógomb kioldása.
	BEVELÍj - állítsa be a szöget jobbra és balra 0 fokig. Jelölje meg a szükséges vágást a polisztírol lapon. Emelje fel az íjat, hogy a vágandó anyagot a vágóhuzal alá húzza. Állítsa be az anyagot úgy, hogy a kívánt vágás pontosan végig menjen avágóhuzal. Nyomja meg a nyomógombot, és tartsa nyomva (a vágóhuzal felmelegszik). Húzza az íjat az anyag irányába - az anyag levágásra kerül. Nyomógomb kioldása.
	KONCAVE VÁGÁSÍj - állítsa be a szöget jobbra és balra 0 fokig. Jelölje meg a szükséges üreges hornyot a polisztírol lapon. Emelje meg az íjat, hogy a vágandó anyagot a vágóhuzal alá, a megjelölt helyre húzza. Nyomja meg a nyomógombot, és tartsa nyomva (a vágóhuzal felmelegszik). Húzza az íjat az anyag irányába - a lépésmélység le lesz vágva. A lépésmélység elérésekor húzza az anyagot jobbra, a megjelölt hely felé, amíg a lépéshosszúságot el nem éri. Húzza ki az íjat felfelé az anyagból. Nyomógomb kioldása.

KARBANTARTÁS

Tisztítás

a) Húzza ki a hálózati csatlakozót, és hagyja a készüléket teljesen lehűlni a tartozékok tisztítása, beállítása vagy cseréje előtt, valamint ha a készülék nincs használatban.
b) Minden tisztítás előtt és amikor a készülék nincs használatban, húzza ki a hálózati csatlakozót.
c) A felületek tisztításához csak nem korrozív tisztítószereket használjon.
d) Minden tisztítás után minden alkatrészt jól meg kell szárítani, mielőtt a készüléket használatba vennék.
e) újra.
f) Tárolja a készüléket száraz és hűvös, nedvességtől és közvetlen napfénytől védett helyen.
g) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe. Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
h) Tisztítsa meg a szellőzőnyílásokat kefével és sűrített levegővel (legfeljebb 3 bar).
i) Végezze el a készülék rendszeres ellenőrzését, ellenőrizve a műszaki alkalmasságot és az esetleges sérüléseket.
j) A készülék tisztításához használjon puha, nedves ruhát.
k) Ne tisztítsa a készüléket savas anyagokkal, gyógyászati termékekkel, hígítóval, üzemanyaggal, olajjal vagy más vegyszerekkel, mivel ez károsíthatja a készüléket.
I) Tisztítsa meg a felgyülemlett anyaggal felhalmozódott pengéket a (mellékelt) drótkefe segítségével.

Eltávolítás

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
