ISU-GIL ALU1 S1 - Narzędzie do cięcia termicznego MSW - Bezpłatna instrukcja obsługi

Rodzaj produktu	Narzędzie do cięcia termicznego (przecinarka na gorący drut i nóż termiczny)
Model	MSW-ISU-GIL ALU1 S1
Marka	MSW
Zasilanie	AC 230 V / 50 Hz przez adapter DC 40 V 5 A 200 W
Moc (nóż termiczny)	250 W
Klasa ochronności	II
Wymiary (Dł x szer x wys) (nóż termiczny)	43 x 253 x 90 mm
Maksymalna temperatura ostrza	500 °C
Zgodne materiały	Pianka nieplastifikowana (polistyren, Styrodur), bez kleju ani pozostałości
Główne funkcje	Cięcie proste, krokowe, skośne, wklęsłe przy użyciu gorącego drutu; cięcie ręczne przy użyciu noża termicznego
Kąt cięcia (gorący drut)	0 do 45°
Głębokość cięcia (gorący drut)	330 mm (model ALU1) / 200 mm (model ALU1 S1)
Maksymalna długość cięcia (gorący drut)	1350 mm
Ochrona termiczna	Tak dla gorącego drutu; nóż termiczny: cykl 15 s włączony / 45 s wyłączony
Stopień ochrony IP (gorący drut)	IP68
Dołączone akcesoria	Klucz imbusowy, szczotka metalowa, ogranicznik kątowy (do cięcia skośnego)
Dostępne części zamienne	Zapasowy gorący drut; ostrza noża termicznego (niedostarczone)
Konserwacja i czyszczenie	Odłączyć i pozostawić do ostygnięcia przed czyszczeniem; używać miękkiej, wilgotnej ściereczki; nie stosować żrących środków; czyścić ostrza szczotką metalową
Warunki przechowywania	Suche i chłodne miejsce, z dala od wilgoci i bezpośredniego światła słonecznego
Bezpieczeństwo elektryczne	Klasa ochronności II; nie zanurzać ani nie rozpylać wody na urządzenie

Często zadawane pytania - ISU-GIL ALU1 S1 MSW

Jak używać noża termicznego?

Ustaw temperaturę za pomocą pokrętła (16 stopni). Umieść ostrze na elemencie, naciśnij spust grzania i odczekaj kilka sekund przed cięciem. Zwolnij spust przed zakończeniem cięcia.

Jaka jest maksymalna temperatura noża termicznego?

Maksymalna temperatura ostrza wynosi 500 °C. Użyj ustawienia odpowiedniego do materiału, aby uniknąć nadmiernego dymu.

Jak wymienić gorący drut?

Odłącz urządzenie i pozostaw do ostygnięcia. Usuń stary drut, zaczep nowy drut na jednej sprężynie, a następnie naciągnij go do drugiej sprężyny. Uważaj, aby nie zgiąć drutu.

Jakie materiały mogę ciąć tym narzędziem?

Urządzenie jest przeznaczone do pianki nieplastifikowanej, takiej jak polistyren lub Styrodur. Nie ciąć materiałów zawierających klej lub pozostałości.

Co zrobić, jeśli ostrze noża termicznego nie grzeje?

Sprawdź zasilanie i adapter. Upewnij się, że spust jest wciśnięty. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak wyczyścić narzędzie?

Odłącz i pozostaw do ostygnięcia. Użyj miękkiej, wilgotnej ściereczki do powierzchni. Oczyść ostrza dostarczoną szczotką metalową. Nie używaj żrących środków.

Jaki jest zalecany czas cięcia?

W przypadku noża termicznego cięcie nie powinno przekraczać 15 sekund ciągłej pracy. Następnie pozostaw narzędzie do ostygnięcia na 45 sekund.

Czy urządzenie jest dostarczane z akcesoriami?

Tak, jest dostarczane z kluczem imbusowym, szczotką metalową i ogranicznikiem kątowym do cięć skośnych.

Jak ustawić temperaturę noża termicznego?

Obróć pokrętło regulacji temperatury (16 stopni). Im mniejsza liczba, tym niższa moc grzania. Dostosuj ustawienie do materiału.

Co zrobić w przypadku przegrzania?

Natychmiast zwolnij spust. Urządzenie stygnie w ciągu kilku sekund. W przypadku noża termicznego cykl ochronny wynosi 15 s włączony / 45 s wyłączony. W razie potrzeby odłącz.

INSTRUKCJA OBSŁUGI ISU-GIL ALU1 S1 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

DANE TECHNICZNE

Opis parametru	Wartość parametru
Nazwa produktu	Maszyna do cięcia styropianu	Maszyna do cięcia styropianu	Nóż do styropianu
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Wejście	Prąd zmienny ~230 V / 50 Hz
Wyjście	Adapter: Prąd stały 40 V 5 A 200 W	Adapter: Prąd stały 40 V 5 A 200 W	250 W
Klasa ochrony	II
Stopień ochrony IP	IP68		X0
Wymiary (szerokość x głębokość x wysokość) [mm]	1557x1330x1800 1557x1345x1800		43x253x90
Ciężar [kg]	14,9	16,3
Głębokość cięcia [mm]	330		200
Maksymalna długość cięcia [mm]	1350	1350
Maksymalna temperatura ostrza [°C]	500
Ochrona termiczna v			X(S2 15 s praca / 45 s przerwa)
Kąt cięcia [°]	0-45		-

Maszyna przeznaczona jest do cięcia pianki nieplastyfikowanej (np. polistyrenu lub styroduru). Płyty z pianki nieplastyfikowanej muszą być wolne od kleju, resztek kleju i wszelkiego rodzaju zanieczyszczeń.

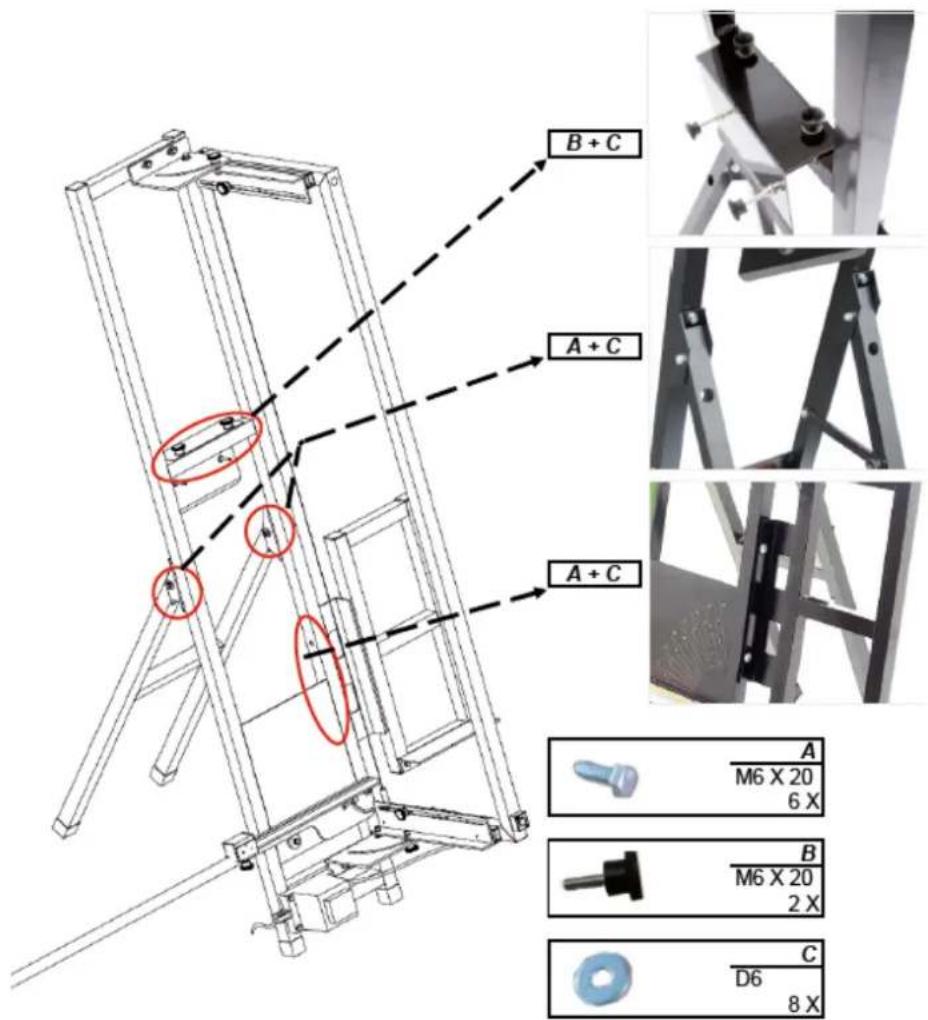

MONTAŻ

Maszyna do cięcia styropianu

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Nóż do cięcia na gorąco

UWAGA: Akcesoria należy montować wyłącznie wtedy, gdy urządzenie jest wyłączone i zimne! W celu zapewnienia ochrony należy używać odpowiednich rękawic.

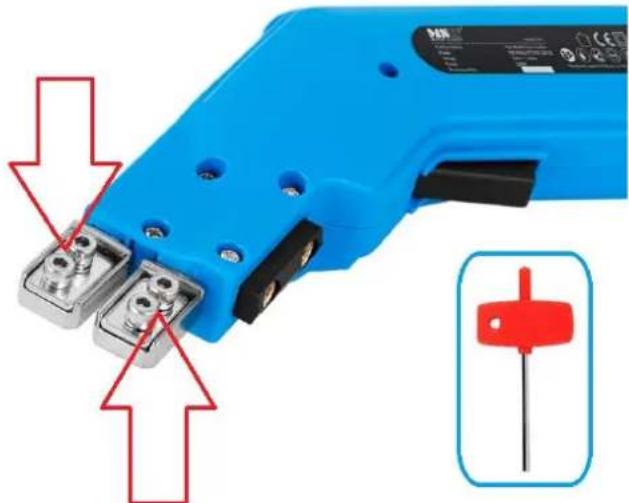

- Za pomocą dołączonego klucza imbusowego poluzuj 4 śruby pokazane na poniższym rysunku:

- Włóż końcówki wybranego akcesorium tnącego (metalowe) w szczeliny i mocno dokręć 4 wcześniej poluzowane śruby, tak aby urządzenie i akcesorium miały pełny kontakt:

OBSŁUGA (przecinarka do styropianu)

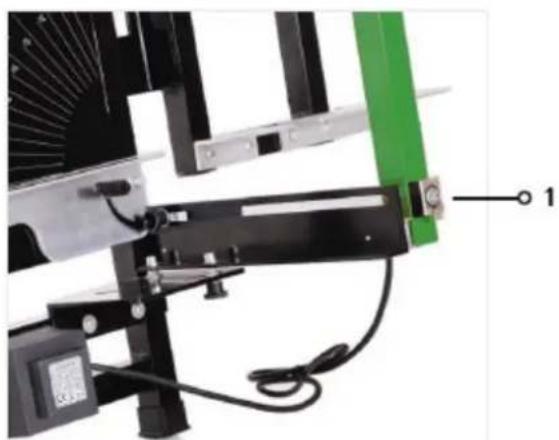

Włączanie i wyłączanie

1. Do uruchomienia wystarczy podłączyć złącze XLR (1) transformatora do odpowiedniego gniazda na dziobie i podłączyć wtyczkę zasilającą do gniazda sieciowego.
2. Naciśnij przycisk włączania/wyłączania (2) i przytrzymaj go. Przewód tnący jest w pełni funkcjonalny w ciągu kilku sekund
3. Pociągnij łuk w kierunku materiału – materiał zostanie przecięty.
4. UWAGA: ryzyko pożaru! Po wykonaniu każdego cięcia należy zwolnić przycisk włączania/wyłączania; drut tnący ostygnie w ciągu kilku sekund.

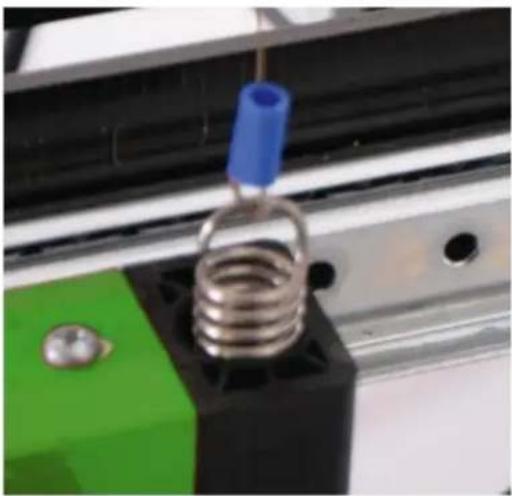

Wymiana przewodu pod napięciem

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy odłączyć je od zasilania i uważnie przeczytać instrukcję. Nieprzestrzeganie poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia ciała.

1. Ostrożnie usuń resztki starego przewodu pod napięciem.
2. Podłącz nowy przewód pod napięciem do jednej ze sprężyn, a następnie napreż go do przeciwległej wiosna. Należy zachować ostrożność, aby nie wygiąć ani nie uszkodzić nowego przewodu pod napięciem podczas instalacji.

OBSŁUGA (Nóż tnący na gorąco)

a) Ustaw pokrętło temperatury na żądaną temperaturę — pokrętło regulacji temperatury posiada 16 ustawień odpowiadających stopniowanym rowkom na powierzchni. Im mniejszy grzbiet, tym niższe ustawienie mocy grzewczej.
b) Umieść ostrze na obrabianym przedmiocie.
c) Włącz podgrzewanie i rozgrzej narzędzie przez kilka sekund przed rozpoczęciem cięcia (zaleca się wykonanie cięcia próbnego na odpadach).
d) Utrzymuj stałą temperaturę i prędkość. Zbyt duża ilość mgły/pary może być spowodowana niską prędkością lub nadmierną temperaturą. Spowoduje to nieregularne/nierówne ścieżki cięcia. Problem ten można rozwiązać poprzez obniżenie temperatury ostrza lub poluzowanie spustu.
e) Puść spust podgrzewacza przed zakończeniem ostatnich 3-5 cm cięcia.
f) Odpowiednia temperatura i prędkość skrawania nie tylko zwiększają wydajność, ale także wydłużają żywotność narzędzia.
g) Czas cięcia nie powinien przekraczać 15 sekund.

WARIANTY CIĘCIA

Łuk – dostosuj kąt w prawo i w lewo do 0 stopni. Zaznacz wymagane wymiary na płycie styropianowej. Podnieś łuk, aby wciągnąć materiał przeznaczony do cięcia pod drut tnący. Umieść materiał pod kątem i przesuń go do przodu na wymaganą odległość. Naciśnij przycisk i przytrzymaj go (drut tnący się nagrzewa). Pociągnij pałąk w kierunku materiału – materiał zostanie przecięty. Zwolnij przycisk.

Łuk – dostosuj kąt w prawo i w lewo do 0 stopni. Zaznacz wymagany stopień (wysokość i długość) na płycie styropianowej. Podnieś łuk, aby wsunąć materiał przeznaczony do cięcia pod drut tnący na oznaczoną długość. Naciśnij przycisk i przytrzymaj go (drut tnący się nagrzewa). Pociągnij łuk w kierunku materiału – głębokość stopnia zostanie wycięta. Po osiągnięciu głębokości stopnia należy pociągnąć materiał w lewo, aż stopień zostanie całkowicie wycięty. Uwolnienie przycisk.

	CIĘCIE DWUETAPOWEŁuk – dostosuj kąt w prawo i w lewo do wymaganego kąta. W tym celu niezbędny jest dołączony ogranicznik kątowy. Podnieś łuk, aby naciągnąć materiał należy przeciąć pod drutem tnącym aż do początku cięcia. Naciśnij przycisk i przytrzymaj go (drut tnący się nagrzewa). Pociągnij łuk w kierunku materiału – zostanie wykonane ścięcie. Zwolnij przycisk.
	UKOSŁuk – dostosuj kąt w prawo i w lewo do 0 stopni. Oznaczyć wymagane miejsce cięcia na płycie styropianowej. Podnieś łuk, aby wciągnąć materiał przeznaczony do cięcia pod drut tnący. Dopasuj materiał w taki sposób, aby wymagane cięcie przebiegało dokładnie pod spodem. przecinanie drutu. Naciśnij przycisk i przytrzymaj go (drut tnący się nagrzewa). Pociągnij za łuk w kierunku materiału – materiał zostanie przecięty. Zwolnij przycisk.
	CIĘCIE WKLEŚŁEŁuk – dostosuj kąt w prawo i w lewo do 0 stopni. Mark potrzebował pustego rowka w płycie styropianowej. Podnieś łuk, aby przesunąć materiał przeznaczony do cięcia pod drutem tnącym aż do oznaczonego miejsca. Naciśnij przycisk i przytrzymaj go (drut tnący się nagrzewa). Pociągnij łuk w kierunku materiału – zostanie wycięta głębokość stopnia. Po osiągnięciu głębokości stopnia przesuń materiał w prawo, w kierunku oznaczonego miejsca, aż do momentu, gdy zostanie przycięta długość stopnia. Wyciągnij kokardkę ku górze z materiału. Zwolnij przycisk.

KONSERWACJA

Czyszczenie

a) Przed czyszczeniem, regulacją lub wymianą akcesoriów, a także jeśli urządzenie nie jest używane, należy wyjąć wtyczkę z gniazdka i odczekać, aż urządzenie całkowicie ostygnie.
b) Przed każdym czyszczeniem oraz zawsze, gdy urządzenie nie jest używane, należy wyjąć wtyczkę z gniazdka.
c) Do czyszczenia powierzchni należy używać wyłącznie środków czyszczących nie powodujących korozji.
d) Po każdym czyszczeniu wszystkie części należy dokładnie osuszyć przed ponownym użyciem urządzenia.
e) ponownie.
f) Przechowywać urządzenie w suchym i chłodnym miejscu, chronić przed wilgocią i bezpośrednim działaniem promieni słonecznych.
g) Nie wolno spryskiwać urządzenia strumieniem wody ani zanurzać go w wodzie. Należy pamiętać, aby przez otwory znajdujące się w obudowie nie dostała się woda.
h) Oczyścić otwory wentylacyjne szczotką i sprężonym powietrzem (nie przekraczającym ciśnienia 3 barów).
i) Przeprowadzać regularne kontrole urządzenia, sprawdzając jego sprawność techniczną i ewentualne uszkodzenia.
j) Do czyszczenia urządzenia należy używać miękkiej, wilgotnej ściereczki.
k) Nie wolno czyścić urządzenia substancjami kwaśnymi, produktami medycznymi, rozcieńczalnikami, paliwem, olejem ani innymi chemikaliami, gdyż może to spowodować uszkodzenie urządzenia.
I) Wyczyść ostrza z nagromadzonego materiału za pomocą szczotki drucianej (w zestawie).

Utylizacja

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
