NAVODILA ZA UPORABO ISU-GIL ALU1 S1 MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

TEHNIČNI PODATKI

Opis parametra	Vrednost parametra
Ime izdelka Rezalnik za stiropor		Rezalnik za stiropor	Vroči nož
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Vnos	AC ~230V / 50Hz
Izhod	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A 200W	250 W
Zaščitni razred	II
Stopnja zaščite IP	IP68		X0
Mere [širina x globina x višina; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Teža [kg]	14,9	16,3
Globina reza [mm]	330		200
Največja dolžina reza [mm]	1350	1350
Najvišja temperatura rezila [°C]	500
Toplotna zaščita v			X(S2 15 svklopljen / 45 s izklopljen)
Rezalni kot [°]	0-45		-

Stroj je namenjen rezanju neplastificirane pene (npr. polistirena ali stirodurja). Na neplastificiranih penastih ploščah ne sme biti lepila, ostankov lepila ali kakršne koli druge umazanije.

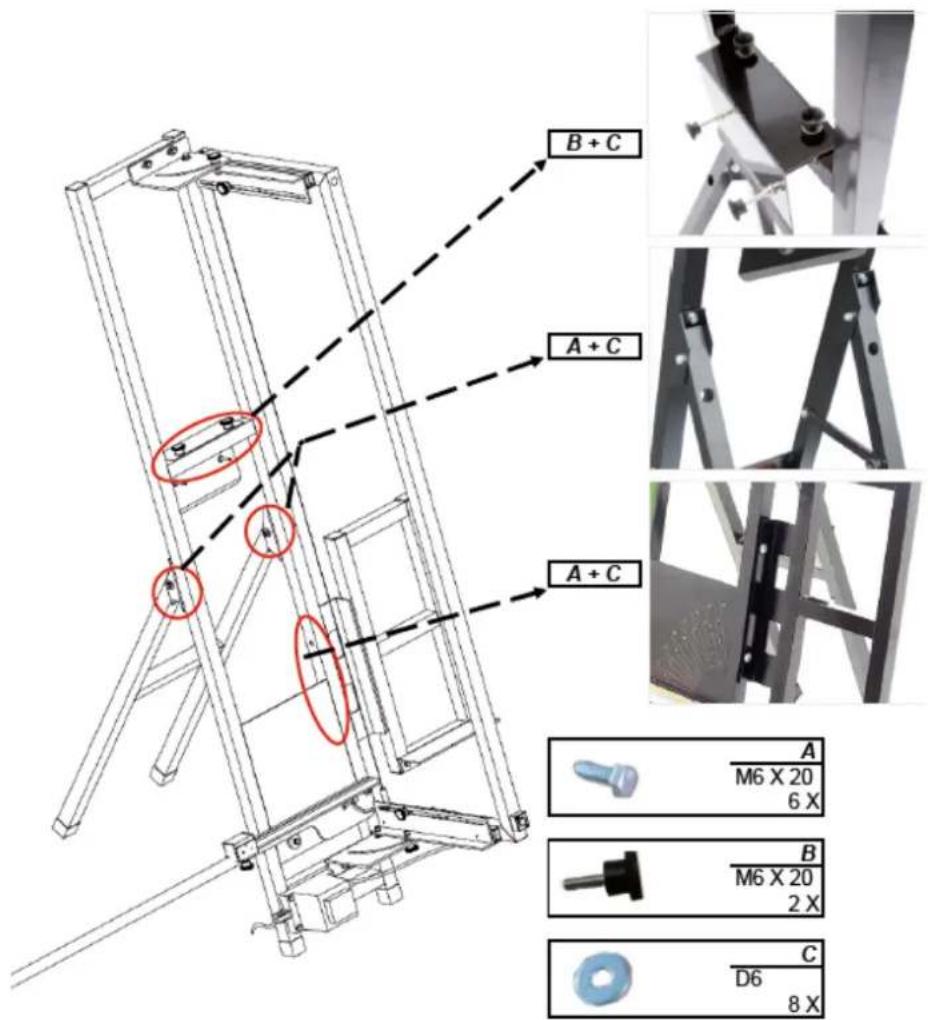

MONTAŽA

Rezalnik za stiropor

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Nož za vroče rezanje

POZOR: Dodatek namestite na napravo le, ko je izklopljena in ohlajena! Za zaščito uporabljajte ustrezne rokavice.

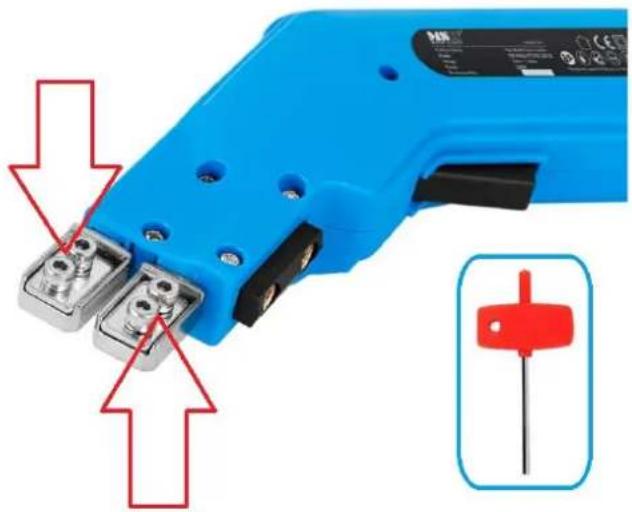

- S pomočjo priloženega imbus ključa odvijte 4 vijake, prikazane na spodnji sliki:

- V reže vstavite želene konce rezalnega pribora (kovine) in trdno privijte 4 predhodno popuščene vijake, tako da se naprava in pribor popolnoma dotakneta:

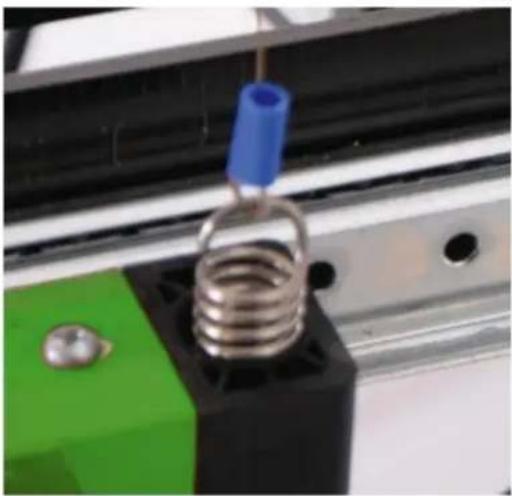

Zamenjava vroče žice

Pred vsakim delom na samem stroju izvlecite omrežni vtič in preberite vsa navodila. Neupoštevanje spodnjih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

1. Previdno odstranite preostalo staro vročo žico.
2. Novo vročo žico pritrdite na eno od vzmeti in nato pod napetostjo na nasprotno pomlad. Pazite, da med namestitvijo ne upognete ali poškodujete nove vroče žice.

DELOVANJE (nož za vroče rezanje)

a) Gumb za temperaturo nastavite na želeno temperaturo - gumb za nadzor temperature ima nastavitve s 16 kliki, ki ustrezajo graduiranim grebenom na površini. Manjši kot je greben, nižja je nastavitev moči gretja.
b) Postavite rezilo na obdelovanec.
c) Vklopite sprožilec gretja in segrejte orodje nekaj sekund pred začetkom rezanja (priporočamo poskusni rez na odpadnih kosih).
d) Ohranjajte doslednost temperature in hitrosti. Preveč megle/pare je lahko posledica nizke hitrosti ali previsoke temperature. To bo povzročilo nepravilne/neenakomerne rezalne poti. To težavo lahko rešite tako, da znižate temperaturo rezila ali sprostite sprožilec.
e) Spustite sprožilec gretja, preden je zadnjih 3-5 cm reza končano.
f) Ustrezna temperatura in hitrost rezanja ne samo izboljšata produktivnost, ampak tudi podaljšata življenjsko dobo orodja.
g) Čas rezanja ne sme preseči 15 sekund.

RAZLIČKE REZANJA

a) Izvlecite omrežni vtič in pustite, da se enota popolnoma ohladi, preden začnete s čiščenjem, prilagajanjem ali zamenjavo dodatkov in ko enote ne uporabljate.
b) Pred vsakim čiščenjem in ko enote ne uporabljate, izvlecite omrežni vtič.
c) Za čiščenje površin uporabljajte le nejedka čistila.
d) Po vsakem čiščenju je treba vse dele pred uporabo enote dobro posušiti
e) ponovno.
f) Napravo hranite na suhem in hladnem mestu, zaščiteno pred vlago in neposredno sončno svetlobo.
g) Enote ne pršite s curkom vode in je ne potapljajte v vodo. Prepričajte se, da skozi prezračevalne odprtine v ohišju ne pride voda.
h) Prezračevalne odprtine očistite s krtačo in stisnjenim zrakom (ne preko 3 barov).
i) Opravljajte redne preglede enote in preverjajte tehnično brezhibnost in morebitne poškodbe.
j) Za čiščenje naprave uporabite mehko, vlažno krpo.
k) Enote ne čistite s kislimi snovmi, medicinskimi izdelki, razredčili, gorivom, oljem ali drugimi kemikalijami, saj lahko to poškoduje enoto.
I) Očistite rezila z nabranim materialom s pomočjo (priložene) žične krtače.

Odstranjevanje

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
