Typ produktu	Tepelný řezací nástroj (horký drát a horký nůž)
Model	MSW-ISU-GIL ALU1 S1
Značka	MSW
Napájení	AC 230 V / 50 Hz přes adaptér DC 40 V 5 A 200 W
Výkon (horký nůž)	250 W
Třída ochrany	II
Rozměry (D x Š x V) (horký nůž)	43 x 253 x 90 mm
Maximální teplota nože	500 °C
Kompatibilní materiály	Neplastifikovaná pěna (polystyren, Styrodur), bez lepidla a zbytků
Hlavní funkce	Rovný řez, pochodový řez, šikmý řez, konkávní řez horkým drátem; ruční řez horkým nožem
Úhel řezu (horký drát)	0 až 45°
Hloubka řezu (horký drát)	330 mm (model ALU1) / 200 mm (model ALU1 S1)
Maximální délka řezu (horký drát)	1350 mm
Tepelná ochrana	Ano pro horký drát; horký nůž: cyklus 15 s zapnuto / 45 s vypnuto
Stupeň krytí IP (horký drát)	IP68
Dodávané příslušenství	Šestihranný klíč, kovový kartáč, úhlová zarážka (pro šikmý řez)
Dostupné náhradní díly	Náhradní horký drát; nože horkého nože (nejsou součástí dodávky)
Údržba a čištění	Před čištěním odpojte a nechte vychladnout; použijte měkký vlhký hadřík; nepoužívejte korozivní prostředky; čistěte nože kovovým kartáčem
Podmínky skladování	Suché a chladné místo, chráněné před vlhkostí a přímým sluncem
Elektrická bezpečnost	Třída ochrany II; neponořujte ani nestříkejte vodu na zařízení

Často kladené otázky - ISU-GIL ALU1 S1 MSW

Jak používat horký nůž?

Nastavte teplotu pomocí voliče (16 stupňů). Umístěte nůž na obrobek, stiskněte spoušť ohřevu a počkejte několik sekund před řezáním. Uvolněte spoušť před koncem řezu.

Jaká je maximální teplota horkého nože?

Maximální teplota nože je 500 °C. Použijte nastavení vhodné pro materiál, aby nedošlo k nadměrnému kouři.

Jak vyměnit horký drát?

Odpojte zařízení a nechte vychladnout. Odstraňte starý drát, zavěste nový drát na jednu pružinu a poté jej natáhněte k druhé pružině. Dbejte na to, aby nedošlo k ohnutí drátu.

Jaké materiály lze tímto nástrojem řezat?

Zařízení je určeno pro neplastifikovanou pěnu, jako je polystyren nebo Styrodur. Neřezejte materiály obsahující lepidlo nebo zbytky.

Co dělat, když se nůž horkého nože nezahřívá?

Zkontrolujte napájení a adaptér. Ujistěte se, že je spoušť stisknuta. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak čistit nástroj?

Odpojte a nechte vychladnout. Použijte měkký vlhký hadřík na povrchy. Čistěte nože dodaným kovovým kartáčem. Nepoužívejte korozivní prostředky.

Jaká je doporučená doba řezu?

Pro horký nůž by řez neměl přesáhnout 15 sekund nepřetržitě. Poté nechte nástroj 45 sekund vychladnout.

Je zařízení dodáváno s příslušenstvím?

Ano, je dodáván s šestihranným klíčem, kovovým kartáčem a úhlovou zarážkou pro šikmé řezy.

Jak nastavit teplotu horkého nože?

Otáčením voliče teploty (16 stupňů). Čím menší číslo, tím nižší výkon ohřevu. Přizpůsobte nastavení materiálu.

Co dělat v případě přehřátí?

Okamžitě uvolněte spoušť. Zařízení vychladne během několika sekund. U horkého nože je ochranný cyklus 15 s zapnuto / 45 s vypnuto. V případě potřeby odpojte.

NÁVOD K OBSLUZE ISU-GIL ALU1 S1 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

TECHNICKÉ ÚDAJE

Popis parametru Hodnota parametru
Stůl pro horní frézku Řezačka polystyrenu		Řezačka polystyrenu	Horký nůž
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Vstup	AC ~230V / 50Hz
Konec	Adaptér:DC 40V 5A 200W	Adaptér:DC 40V 5A 200W	250W
Třída ochrany	II
Krytí IP	IP68		X0
Rozměry (šířka x hloubka x výška) [mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Hmotnost [kg]	14,9	16,3
Hloubka řezu [mm]	330		200
Maximální délka řezu [mm]	1350	1350
Maximální teplota čepele [°C]	500
Tepelná ochrana v			X(S2 15szapnuto / 45svypnuto)
Úhel řezu [°]	0-45		-

Stroj je určen pro řezání neměkčené pěny (např. Polystyren nebo Styrodur). Desky z neměkčené pěny musí být bez lepidla, zbytků lepidla nebo jakéhokoli jiného druhu znečištění.

SHROMÁŽDĚNÍ

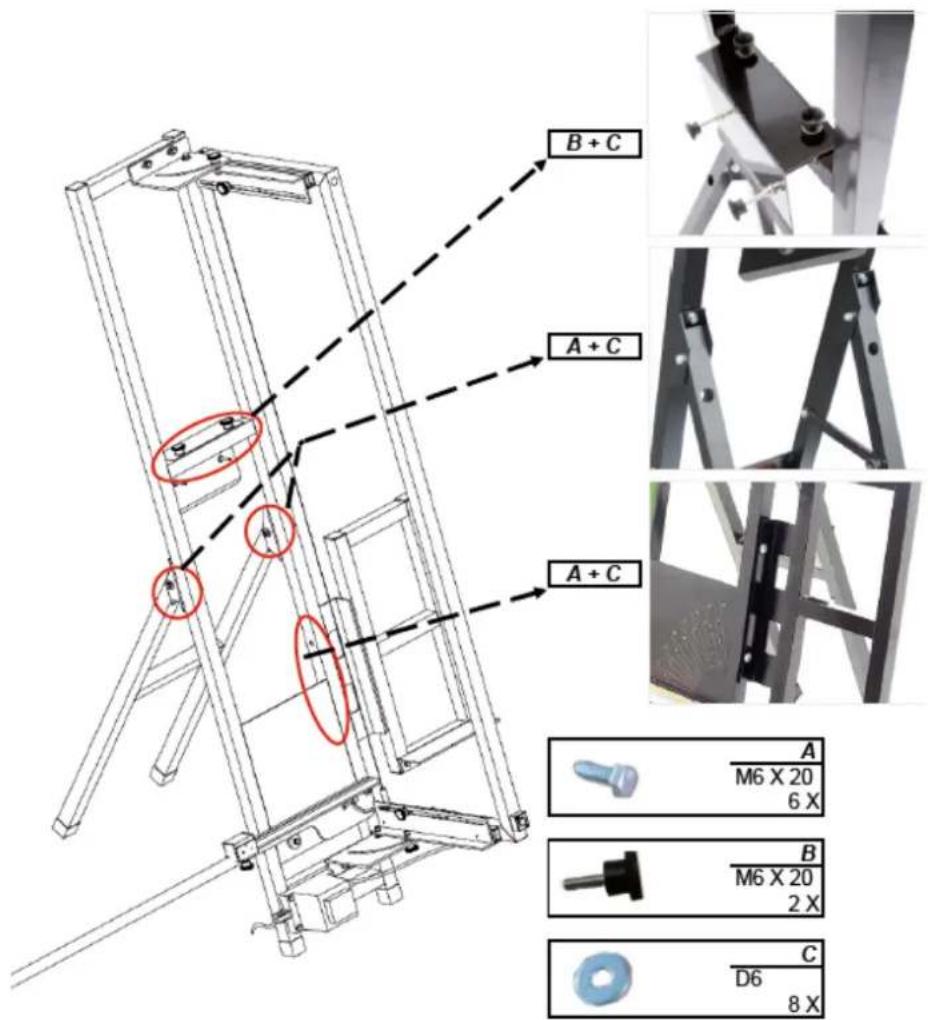

Řezačka polystyrenu

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Horký řezací nůž

POZOR: Příslušenství instalujte do zařízení pouze tehdy, když je vypnuté a vychladlé! Pro ochranu používejte vhodné rukavice.

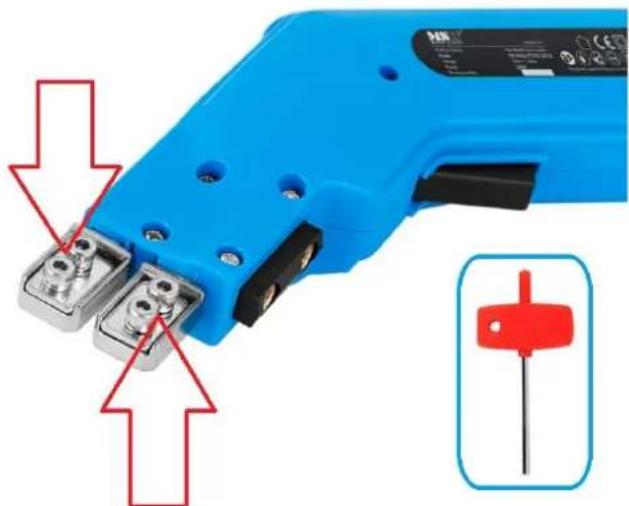

- Pomocí přiloženého šestihranného klíče povolte 4 šrouby uvedené na obrázku níže:

• Vložte požadované konce řezného příslušenství (kovové) do štěrbin a bezpečně utáhněte 4 dříve povolené šrouby tak, aby zařízení a příslušenství měly plný kontakt:

OBSLUHA (řezačka polystyrenu)

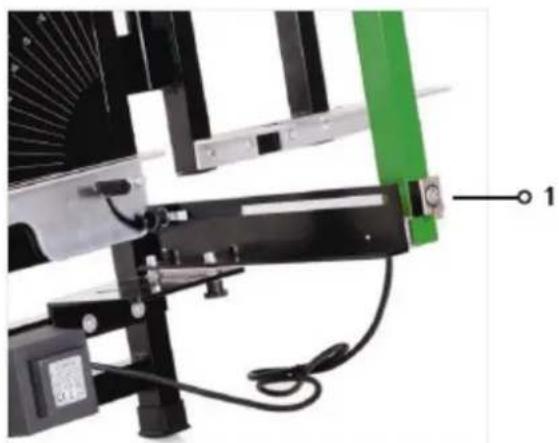

Zapínání a vypínání

1. Pro spuštění je nutné pouze zasunout XLR konektor (1) transformátoru do příslušné zásuvky na přídi a zapojit napájecí zástrčku do zásuvky.
2. Stiskněte vypínač (2) a držte jej stisknutý. Řezací drát je plně funkční během několika sekund
3. Zatáhněte za mašli ve směru materiálu – materiál bude řezán.
4. POZNÁMKA: Nebezpečí požáru! Po provedení každého řezu uvolněte vypínač; řezací drát vychladne během několika sekund.

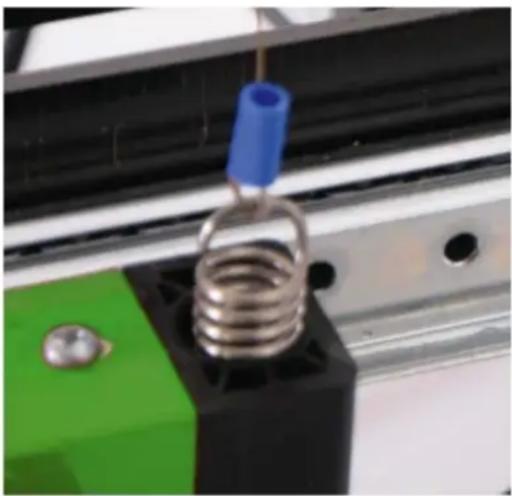

Výměna horkého drátu

Před jakoukoliv prací na samotném stroji vytáhněte síťovou zástrčku a přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může způsobit úraz elektrickým proudem, požár nebo vážná zranění.

1. Opatrně odstraňte zbývající starý horký drát.
2. Zahákněte nový horký drát k jedné z pružin a poté pod napětím k opačné jaro. Budťe opatrní, abyste neohnuli nebo nepoškodili nový horký drát během instalace.

OBSLUHA (žhavý řezací nůž)

a) Nastavte ovladač teploty na požadovanou teplotu - ovladač teploty má nastavení 16 kliknutí, které odpovídá odstupňovaným hřebínkům na povrchu. Čím menší je hřeben, tím nižší je nastavení topného výkonu.
b) Umístěte kotouč na obrobek.
c) Zapněte zahřívací spoušť a zahřejte nástroj několik sekund před zahájením řezání (doporučuje se provést zkušební řez na kouscích odpadu).
d) Udržujte stálou teplotu a rychlost. Příliš velké množství mlhy/páry může být způsobeno nízkou rychlostí nebo nadměrnou teplotou. To způsobí nepravidelné/nerovné stopy řezání. Tento problém můžete vyřešit snížením teploty čepele nebo povolením spouště.
e) Před dokončením posledních 3-5 cm řezu uvolněte spoušť ohřevu.
f) Správná teplota a řezná rychlost nejen zlepšují produktivitu, ale také prodlužují životnost nástroje.
g) Doba řezání by neměla přesáhnout 15 sekund.

VARIANTY STŘIHU

Bow – nastavení úhlu vpravo a vlevo na 0 stupňů. Označte požadované rozměry na polystyrénové desce. Zvedněte luk, abyste natáhli řezaný materiál pod řezací drát. Umístěte materiál na úhelník a vytáhněte jej dopředu až do požadované míry. Stiskněte tlačítko a držte ho stisknuté (řezací drát se zahřeje) Zatáhněte za luk ve směru materiálu – materiál bude řezán. Uvolněte tlačítko.

Bow – nastavení úhlu vpravo a vlevo na 0 stupňů. Označte požadovaný krok (výšku a délku) na polystyrénové desce. Zvedněte luk, abyste natáhli řezaný materiál pod řezací drát až na vyznačenou délku. Stiskněte tlačítko a držte jej stisknuté (řezací drát se zahřívá). Táhněte luk ve směru materiálu – hloubka kroku se seřízne. Při dosažení hloubky kroku táhněte materiál doleva, dokud není schod zcela odříznut. Uvolnění tlačítko.

	DVOUSTUPNÝ STŘIHÚhel – nastavte úhel vpravo a vlevo na požadovaný úhel. K tomu je zapotřebí dodávaný úhlový doraz. Zvedněte luk, abyste nakreslili materiálřezat pod řezacím drátem až do začátku řezu. Stiskněte tlačítko a držte jej stisknuté (řezací drát se zahřívá). Zatáhněte za luk ve směru materiálu – zkosení se odřízne. Uvolněte tlačítko.
	ÚKOSBow – nastavení úhlu vpravo a vlevo na 0 stupňů. Označte požadovaný řez na polystyrenové desce. Zvedněte luk, abyste natáhli řezaný materiál pod řezací drát. Upravte materiál tak, aby požadovaný řez přesně procházel pod nímřezací drát. Stiskněte tlačítko a držte jej stisknuté (řezací drát se zahřívá). Zatáhněte za mašli ve směru materiálu – materiál se odřízne. Uvolněte tlačítko.
	KONKÁVNÍ STŘIHBow – nastavení úhlu vpravo a vlevo na 0 stupňů. Označte požadovanou dutou drážku na polystyrénové desce. Zvedněte luk, abyste natáhli řezaný materiál pod řezací drát až na označené místo. Stiskněte tlačítko a držte jej stisknuté (řezací drát se zahřívá). Zatáhněte za luk ve směru materiálu – hloubka kroku bude řezána. Při dosažení hloubky kroku táhněte materiál doprava směrem k označenému místu, dokud nebude délka kroku uříznuta. Mašličku vytáhněte z materiálu směrem nahoru. Uvolněte tlačítko.

ÚDRŽBA

Čištění

a) Před čištěním, nastavováním nebo výměnou příslušenství a v době, kdy se jednotka nepoužívá, vytáhněte síťovou zástrčku a nechte jednotku zcela vychladnout.
b) Před každým čištěním a když jednotku nepoužíváte, vytáhněte síťovou zástrčku.
c) K čištění povrchů používejte pouze nekorozivní čisticí prostředky.
d) Po každém čištění by měly být všechny části před použitím jednotky dobře vysušeny
e) znovu.
f) Skladujte jednotku na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
g) Jednotku nestříkejte proudem vody ani ji neponořujte do vody. Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
h) Vyčistěte větrací otvory kartáčem a stlačeným vzduchem (nepřesahujícím 3 bary).
i) Provádějte pravidelné prohlídky jednotky, kontrolu technické způsobilosti a případných poškození.
j) K čištění zařízení používejte měkký, vlhký hadřík.
k) Nečistěte jednotku kyselými látkami, lékařskými produkty, ředidly, palivem, olejem nebo jinými chemikáliemi, protože to může způsobit poškození jednotky.
I) Pomocí drátěného kartáče (součástí dodávky) očistěte nahromaděný materiál nožů.

Likvidace

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

PREVÁDZKA (rezačka polystyrénu)

Zapínanie a vypínanie

Úklon – nastavenie uhla vpravo a vl'avo na 0 stupňov. Označte požadované rozmery na polystyrénovej doske. Zdvihnite luk, aby ste natiahli rezaný materiál pod rezací drót. Umiestnite materiál na uhol uloženia a potiahnite ho dopredu až na požadovanú mieru. Stlačte tlačidlo a držte ho stlačené (rezací drót sa zahrieva) Potiahnite luk v smere materiálu – materiál sa odreže. Uvolnite tlačidlo.

Úklon – nastavenie uhla vpravo a vlavo na 0 stupňov. Označte požadovaný krok (výšku a dĺžku) na polystyrénovej doske. Zdvihnite luk, aby ste natiahli rezaný materiál pod rezací drôt až do označenej dĺžky. Stlačte tlačidlo a držte ho stlačené (rezací drôt sa zahrieva). Mašličku tAHajte v smere materiálu – hÍbka kroku bude rezaná. Ked’ dosiahnete hÍbku kroku, tAHajte materiál doľava, kým sa schod úplne neodreže. Uvoľnite tlačidlo.

	DVOJSTUPNÝ REZÚklon – nastavte uhol vpravo a vl’avo na požadovaný uhol. Na tento účel je potrebný dodaný uhlový doraz. Zdvihnite mašľu, aby ste natiahli materiálna rezanie pod rezacím drôtom až po začiatok rezu. Stlačte tlačidlo a držte ho stlačené (rezací drôt sa zahrieva). Mašličku potiahnite v smere materiálu – skosenie sa odreže. Uvoľnite tlačidlo.
	BEVELÚklon – nastavenie uhla vpravo a vl’avo na 0 stupňov. Označte požadovaný rez na polystyrénovej doske. Zdvihnite luk, aby ste natiahli rezaný materiál pod rezací drôt. Upravte materiál tak, aby požadovaný strih presne prechádzal pod nímrezací drôt. Stlačte tlačidlo a držte ho stlačené (rezací drôt sa zahrieva). Mašličku potiahnite v smere materiálu – materiál sa odreže. Uvoľnite tlačidlo.
	KONKÁVNY REZÚklon – nastavenie uhla vpravo a vl’avo na 0 stupňov. Označte požadovanú dutú drážku na polystyrénovej doske. Zdvihnite luk, aby ste natiahli rezaný materiál pod rezací drôt až na označené miesto. Stlačte tlačidlo a držte ho stlačené (rezací drôt sa zahrieva). Potiahnite luk v smere materiálu – hĺbka kroku bude rezaná. Pri dosiahnutí hĺbky kroku ťahajte materiál doprava smerom k označenému miestu, až kým nebude dĺžka kroku odrezaná. Mašličku vytiahnite z materiálu smerom nahor. Uvoľnite tlačidlo.

ÚDRŽBA

Upratovanie
