BRUGSANVISNING ISU-GIL ALU1 S1 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

TEKNISKE DATA

Parameterbeskrivelse Parameterværdi
Produktnavn Polystyren skærer		Polystyren skærer	Varm kniv
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Input	AC ~230V / 50Hz
Udgang	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A 200W	250W
Beskyttelsesklasse	II
Beskyttelsesgrad IP	IP68		X0
Dimensioner (bredde x dybde x højde) [mm] 1557 x 1330 x 1800		1557 x 1345 x 1800	43 x 253 x 90
Vægt [kg]	14,9	16,3
Skæredybde [mm]	330		200
Maks. skærelængde [mm[.	1350	1350
Maks. bladtemperatur ^[oc]	500
Termisk beskyttelse √			X(S2 15s on/ 45s off)
Skærevinkel ^[o]	0-45		-

Maskinen er beregnet til skæring af ikke-plastificeret skum (f.eks. polystyren eller styrodur). De ikke-plastificerede skumplader skal være fri for klæbemiddel, klæbemiddelrester eller enhver anden form for forurening.

SAMLING

Polystyren skærer

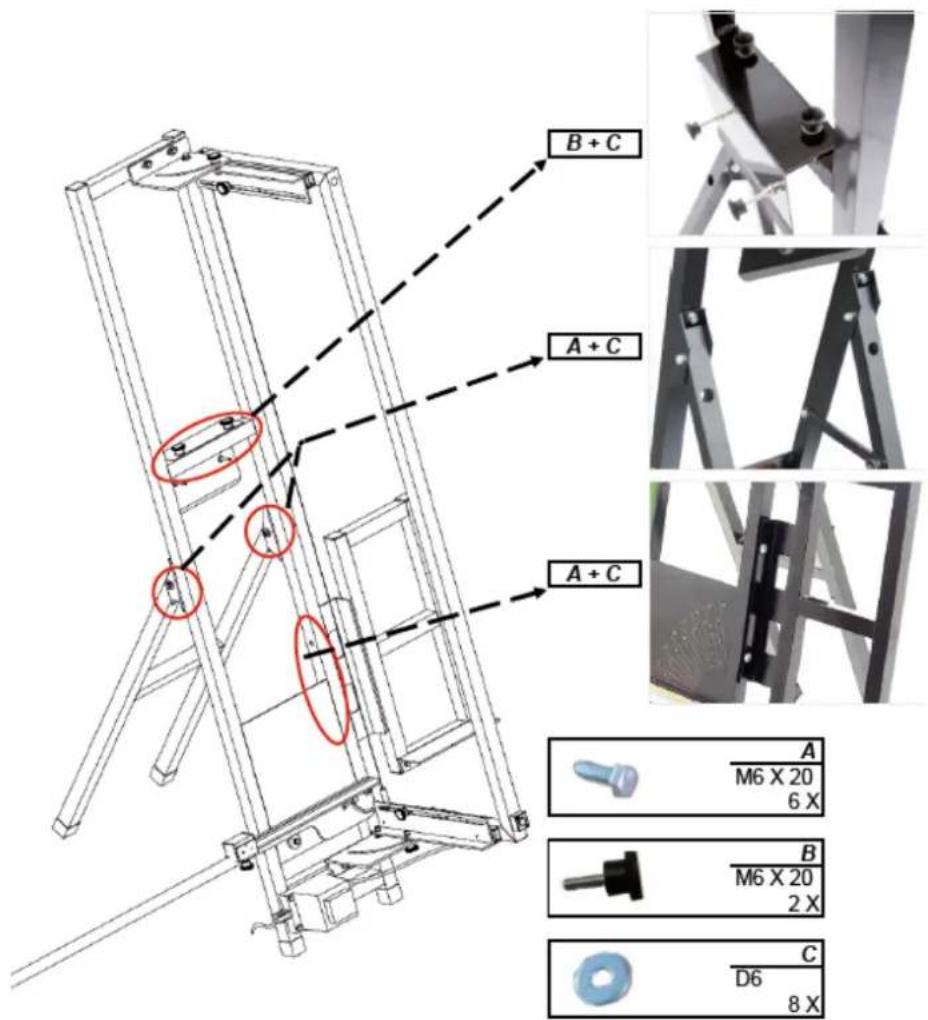

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Varm skærekniv

FORSIGTIG: Installer kun tilbehør på enheden, når den er slukket og afkølet! Brug ordentlige handsker til beskyttelse.

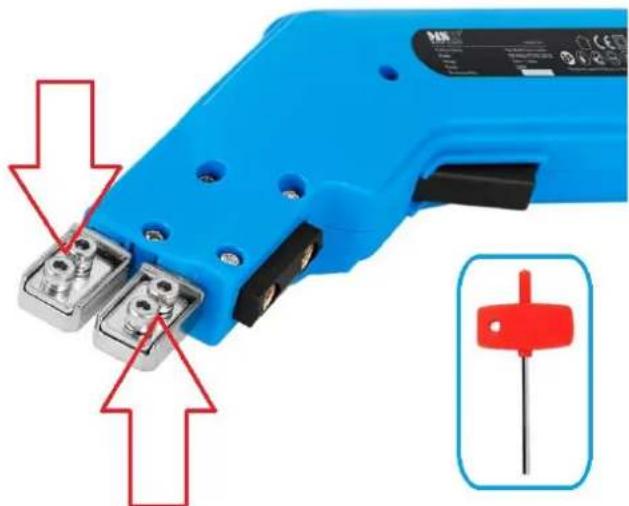

- Ved hjælp af den medfølgende unbrakonøgle løsnes de 4 bolte, der er vist på billedet nedenfor:

- Sæt det ønskede skæretilbehør (metal) ind i åbningerne, og spænd de 4 tidligere løsnede bolte fast, så enheden og tilbehøret har fuld kontakt:

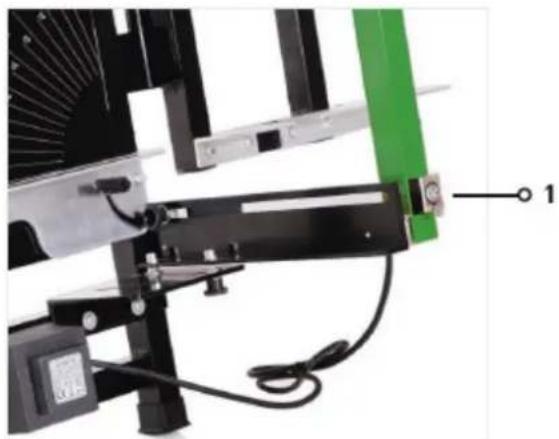

1. Ved opstart er det kun nødvendigt at sætte transformatorens XLR-stik (1) i det tilsvarende stik på buen og tilslutte strømstikket til stikkontakten.
2. Tryk på tænd/sluk-kontakten (2), og hold den nede. Skæretråden er fuldt funktionsdygtig på få sekunder
3. Træk buen i retning af materialet - materialet skæres.
4. BEMÆRK: frisiko! Slip tænd/sluk-kontakten efter hvert klip; skæretråden køler af i løbet af få sekunder.

Udskiftning af den varme ledning

Før du arbejder på selve maskinen, skal du trække netstikket ud og læse alle instruktionerne. Hvis nedenstående instruktioner ikke følges, kan det medføre elektrisk stød, brand eller alvorlige personskader.

1. Fjern forsigtigt eventuelle rester af den gamle varme ledning.

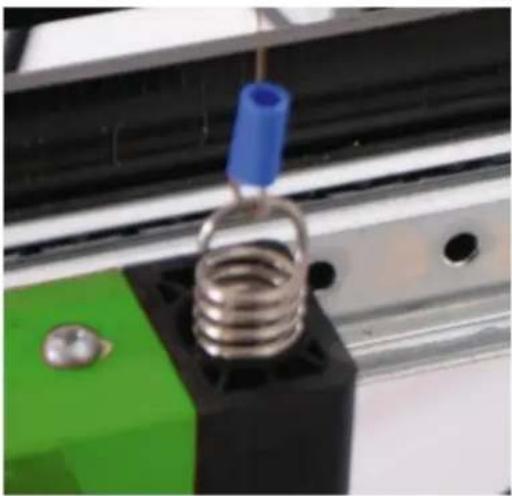

2. Hægt den nye varme ledning til en af fjedrene og derefter under spænding til den modsatte forår. Pas på ikke at bøje eller beskadige den nye varmekabel under installationen.

BETJENING (varm skærekniv)

a) Indstil temperaturvælgeren til den ønskede temperatur - temperaturvælgeren har 16 klikindstillinger, der svarer til de graduerede riller på overfladen. Jo mindre ryggen er, jo lavere er varmeeffekten.
b) Placer klingen på arbejdsemnet.
c) Tænd for varmeudløseren, og varm værktøjet op et par sekunder, før du begynder at skære (det anbefales at lave et prøvesnit på affaldsstykker).
d) Oprethold en ensartet temperatur og hastighed. For meget tåge/damp kan være forårsaget af lav hastighed eller for høj temperatur. Dette vil resultere i uregelmæssige/ujævne skærebaner. Du kan løse dette problem ved at sænke knivtemperaturen eller løsne aftrækkeren.
e) Slip varmeudløseren, før de sidste 3-5 cm af snittet er færdige.
f) Korrekt temperatur og skærehastighed forbedrer ikke kun produktiviteten, men forlænger også værktøjets levetid.
g) Skæringstiden bør ikke overstige 15 sekunder.

SKÆREVARIANTER

Bue - juster vinkel til højre og venstre til 0 grader. Marker de nødvendige mål på polystyrenpladen. Løft bøjlen for at trække det materiale, der skal skæres, ind under skæretråden. Placer materialet på placeringsvinklen, og træk det frem til det ønskede mål. Tryk på trykknappen, og hold den nede (skæretråden opvarmes) Træk i bøjlen i materialets retning - materialet skæres. Slip trykknappen.

Bue - juster vinkel til højre og venstre til 0 grader. Marker det ønskede trin (højde og længde) på polystyrenpladen. Løft bøjlen for at trække materialet, der skal skæres, ind under skæretråden op til den markerede længde. Tryk på trykknappen, og hold den nede (skæretråden opvarmes). Træk bøjlen i materialets retning - trinets dybde skæres. Når du når trinets dybde, skal du trække materialet til venstre, indtil trinnet er skåret helt over. Udgivelse trykknap.

	TO-TRINS-SKÆRINGBue - juster vinkel til højre og venstre til den ønskede vinkel. Det medfølgende vinkelstop er nødvendigt til dette formål. Løft buen for at trække materialet ud der skal skæres under skæretråden op til begyndelsen af snittet. Tryk på trykknappen, og hold den nede (skæretråden opvarmes). Træk buen i materialets retning - der skæres en skråkant. Slip trykknappen.
	BEVELBue - juster vinkel til højre og venstre til 0 grader. Marker det ønskede snit på polystyrenpladen. Løft bøjlen for at trække det materiale, der skal skæres, ind under skæretråden. Juster materialet på en sådan måde, at det ønskede snit passer nøjagtigt under skæretråd. Tryk på trykknappen, og hold den nede (skæretråden opvarmes). Træk buen i materialets retning - materialet skæres over. Slip trykknappen.
	CONCAVE CUTBue - juster vinkel til højre og venstre til 0 grader. Marker den nødvendige hule rille på polystyrenpladen. Løft bøjlen for at trække det materiale, der skal skæres, under skæretråden op til det markerede sted. Tryk på trykknappen, og hold den nede (skæretråden opvarmes). Træk buen i materialets retning - trinets dybde skæres. Når du når trinets dybde, skal du trække materialet til højre mod det markerede sted, indtil trinlængden er skåret. Træk buen opad ud af materialet. Slip trykknappen.

VEDLIGEHOLDELSE

Rengøring:

a) Træk netstikket ud, og lad enheden køle helt af, før du rengør, justerer eller udskifter tilbehør, og når enheden ikke er i brug.
b) Træk netstikket ud før hver rengøring, og når enheden ikke er i brug.
c) Brug kun ikke-ætsende rengøringsmidler til rengøring af overfladerne.
d) Efter hver rengøring skal alle dele tørres godt, før enheden tages i brug.
e) igen.
f) Opbevar enheden på et tørt og køligt sted beskyttet mod fugt og direkte sollys.
g) Sprøjt ikke enheden med en vandstråle, og sænk den ikke ned i vand. Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.
h) Rengør ventilationsåbningerne med en børste og trykluft (ikke over 3 bar).
i) Udfør regelmæssige inspektioner af enheden for at kontrollere teknisk egnethed og eventuelle skader.
j) Brug en blød, fugtig klud til at rengøre enheden.
k) Rengør ikke enheden med syreholdige stoffer, medicinske produkter, fortyndingsmidler, brændstof, olie eller andre kemikalier, da det kan beskadige enheden.
I) Rengør knivene for ophobet materiale ved hjælp af stålbørsten (medfølger).

Bortskaffelse

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.
