BRUGSANVISNING ISU-GIL E1 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Styrofoam-skærer
Model	MSW-ISU-GILE1	MSW-ISU-GILE1 S1	MSW-ISU-GILE1 S1
Input	AC~230V / 50Hz
Udgang	AdapterDC 40V 5A 200W		250W
Maks. Skærelængde [mm]	1350		200
Beskyttelsesklasse	II
Beskyttelsesgrad IP	IP68		IPX0
Maks. bladtemperatur [°C]	500
Termisk beskyttelse	√		S2 (15s on / 45s off)
Skærevinkel [°]	0-45		-
Dimensioner [Bredde x dybde x højde; mm]	935 X 1110 X 1640		43 x 253 x 90
Vægt [kg]	15,8		2,5 (sæt)

Før du bruger kniven, er det vigtigt at læse brugsanvisningen omhyggeligt. Hvis du har andre spørgsmål, skal du kontakte den forhandler, der har solgt dig enheden. Når du starter fræseren, bekræfter du, at du har læst og forstået brugsanvisningen, og du påtager dig det fulde ansvar for dens drift.

Tilsigtet brug

Maskinen er designet til at skære i ikke-plastificeret skum. Skumpladerne skal være fri for klæbemiddel, klæbemiddelrester eller anden form for forurening.

Fræseren bør kun betjenes af personer, der er fortrolige med dens funktion. Ved brug af fræseren skal der bæres passende arbejdstøj og beskyttelseshandsker (se følgende sikkerhedsinstruktioner). Den udpegede sundheds- og sikkerhedsansvarlige i den virksomhed, hvor fræseren bruges, er ansvarlig for at sikre, at brugsanvisningen overholdes.

Udtrykket "fræser" i de følgende advarsler henviser til både netdrevet (med ledning) og batteridrevet (uden ledning) elværktøj.

1. Træk stikket ud og/eller tag batteriet ud af værktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer fræseren.
2. Brug kun de originale ledninger fra producenten. Brug af ledninger, der ikke overholder kravene, kan beskadige sikkerhedstransformatoren, øge risikoen for brand og føre til yderligere skader. Garantien bortfalder, hvis der anvendes uautoriserede tredjepartsledninger.
3. Brug fræseren udendørs eller i godt ventilerede områder. Der frigives små mængder styren under skæring, men tidligere målinger har vist, at der ikke er nogen sundhedsrisiko ved korrekt ventilation.
4. Det er vigtigt at beskytte enheden mod fugt. Brug ikke kniven udendørs i regnvejr eller under lignende forhold.
5. Skæretråden bliver ekstremt varm under brug. Rør aldrig ved ledningen, mens kniven arbejder, da det kan forårsage alvorlige forbrændinger. Brug altid beskyttelseshandsker for at undgå skader.
6. Brug altid øjenbeskyttelse. Skæretråden er under stærk spænding, og hvis den knækker under arbejdet, kan det forårsage gnister og potentielle skader.
7. Før hver brug skal du sikre dig, at alle skruer er spændt, og at alle stikforbindelser er forsvarligt fastgjort.
8. Før du bruger fræseren, skal du sikre dig, at den er installeret i en stabil position, og at eventuelle farekilder eller snublefarer i omgivelserne er fjernet.

RENG∅RING, OPBEVARING, TRANSPORT, VEDLIGEHOLDELSE

Tag altid stikket ud af stikkontakten, og læs alle sikkerhedsoplysninger og instruktioner. Manglende overholdelse af disse forholdsregler kan føre til elektrisk stød, brand eller alvorlig personskade.

RENG∅RING:

1. Fjern eventuelle rester af hårdt skum fra apparatet og redskaberne efter hver brug.
2. Rengør apparatet med en fugtig klud efter hver brug. Undgå at bruge rindende vand eller opløsningsmidler.

OPBEVARING:

1. Før du opbevarer enheden i længere tid, skal du løsne skrueforbindelserne og fjerne værktøjet.
2. Opbevar apparatet og værktøjet på et køligt, tørt sted, uden for børns rækkevidde.

TRANSPORT:

1. Sørg for sikker indpakning under transport, og fjern værktøj.
2. Batterier skal opbevares sikkert i emballagen med kontakterne tapet over. Følg de nationale regler for farlige materialer under transport.

VEDLIGEHOLDELSE:

1. Kontrollér skæretråden for slitage og ældning før brug. En slidt ledning kan pludselig knække og forårsage alvorlige skader eller blindhed. Slidte eller gamle ledninger kan ikke repareres; de skal udskiftes med nye. Alle i arbejdsområdet skal bære beskyttelsesbriller.

Montering

Følgende monteringsvejledning dækker alle modeller og alt ekstraudstyr, der fås til din skumskærer. Vær opmærksom på, at din skumskærer måske ikke indeholder alle de beskrevne funktioner og tilbehør (f.eks. stativfod eller stilladsbeslag). Se vores tilbehørskatalog for en komplet liste over tilgængeligt tilbehør.

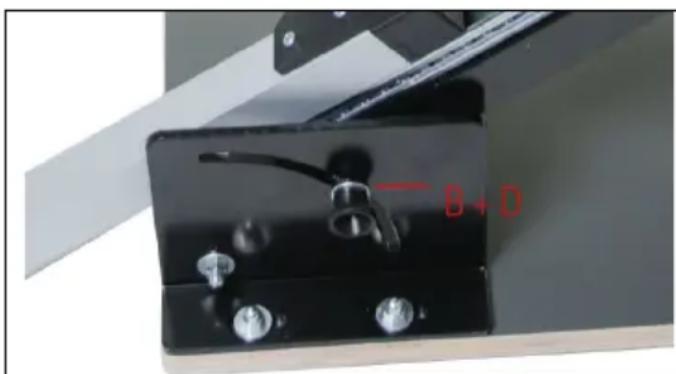

B+D

B

		D6
		AM6 x 20
		Den ekstra støtteplacering kan monteres på tre steder
		Stativfoden kan hurtigt udskiftes med stilladsbeslaget.(4 x P)Stilladsbeslaget er fastgjort på bagsiden af enheden, hvilket giver mulighed for effektiv skæring direkte på stilladset.

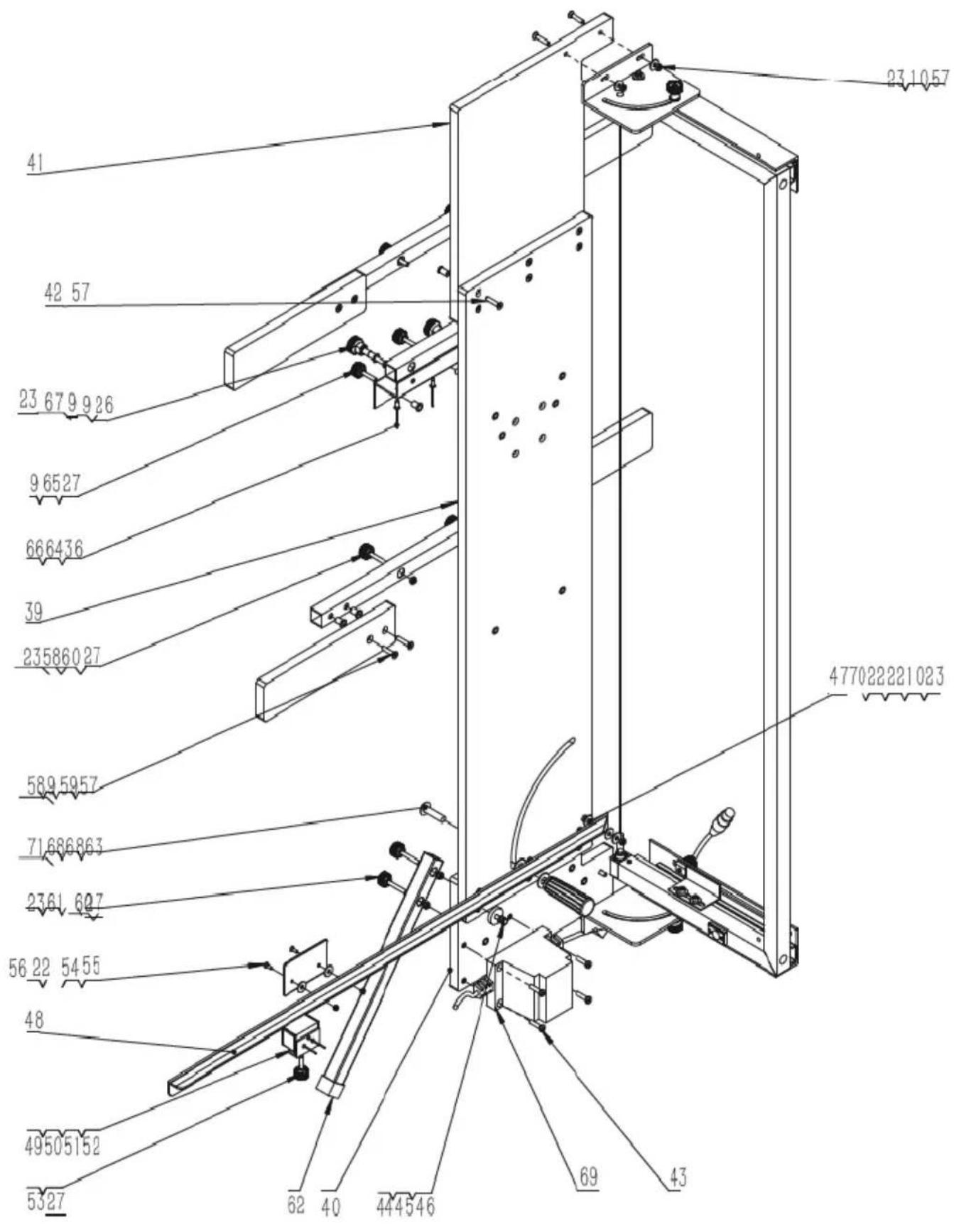

41 42 57 23 67 9 9 26 9 65 27 66 64 36 39 23 58 60 27 58 9 59 57 71 68 68 63 23 61 60 7 56 22 54 55 48 49 50 51 52 53 27 62 40 44 45 46 69 43 23 10 57 47 70 22 22 21 02 3

Nr.	Beskrivelse af apparatet	Antal
1.	Bundplade til bue	1
2.	∅verste bundplade til bue	1
3.	Bundholder til bue	1
4.	Topholder til sløjfe	1
5.	Langsgående firkantet rør	1
6.	Top med firkantet rør	1
7.	Firkantet rør i bunden	1
8.	Begrænset vinkel i aluminium	2
9.	Nitte-møtrikker med bred kant 9x6x15,5	19
10.	Metalskive 6x18x1,5	15
11.	Unbrakoskrue M6×12	4
12.	Firkantet møtrik M6	2
13.	Kontakt	1
14.	Spænde Cork12	2
15.	Integreret stik 30X30	2
16.	Fjederbeskyttelsesbøsning 14*30	2
17.	Møtrik M4	4
18.	Selvskærende maskinskrue M3.5×13	2
19.	Transformerens hunstik	1
20.	Pude af transformator	1
21.	Flad selvskærende maskinskrue M2.9x13	2
22.	Plastskive 6x18x1,5	12
23.	Slef-holder møtrik M6	19
24.	Flad kopskrue M6×25	2
25.	Varm tråd	1
26.	Riflet møtrik M6, plast	4
27.	Plastmøtrik	13
28.	Nitte-skruer M6*35	2
29.	Nitte-skruer M6*20	2
30.	Slide 33 cm	2
31.	Fjeder 13x30x1,5	2
32.	Unbrakoskrue M4×8	2
33.	Selvskærende skruer med flad ende ST3.5×12	2
34.	Panhovedskruer med tværgående fordybning M4×6	2
35.	Panhovedskruer med tværgående fordybning M4×10	2
36.	Dobbelt tromlenitte 4.8*11	7
37.	Tilbagegående forår	2
38.	Metalskive 4x9x0,8	2
39.	Bundkort	1
40.	Nederste træplade	1
41.	∅verste træplade	1
42.	Smalle nitte-møtrikker 6x9x15	31
43.	Maskinskruer M6×25	4
44.	Eccenter ud af plastik	1
45.	Metalskive 6x12x1,5	1
46.	Flad hovedbolt M6×20	1
47.	Flad kopbolt M6×35	1
48.	Hersker	1
49.	Metalkonstruktion med plastikhætter	1
50.	Metalkonstruktion med slidbane af plast	1
51.	Blind nitte 3,2×9	3
52.	Firkantet rørprop 30×30	2
53.	Riflet skrue Plstic M6X30	1
54.	Plade	1
55.	Krydsforsænket forsænket skrue M4×12	2
56.	Låsemøtrik M4	2
57.	Flad kopskrue M6×30	24
58.	Midterste aluminiumsrør	2
59.	Midterste bord	4
60.	Flad kopskrue M6×50	8
61.	Forreste ben	2
62.	25tube overfrakke	2
63.	M10X40 sekskantet fladt rundt hoved med polstrede skruer	1
64.	Rammeholder	1
65.	Flad kopskrue M6×40	2
66.	Aluminiumsrør af rammeholder	1
67.	Unbrakoskrue M6×80	2
68.	Metalskive 10x25x1,5	2
69.	Transformer	1
70.	Smalle nitte-møtrikker M6×12	1
71.	Lodret håndtagsskrue M10×86×25	1

Følg disse trin for at starte fræseren:Sæt transformatorens XLR-stik i det tilsvarende stik på buen.Sæt strømstikket i stikkontakten.Sørg for, at netspændingen er korrekt.Strømkildens spænding skal svare til den spænding, der er angivet på maskinens typeskilt.
Begrænsning af stopTakket være endestoppene kan der fremstilles så mange plader som ønsket med nøjagtig de samme dimensioner.
Tænd/sluk-kontaktFor at starte maskinen skal du trykke på tænd/sluk-knappen1 og hold den nede. Sådan slukker du for strømmenværktøj, slip On/Off-kontakten
Til montering af den medfølgende skæretråd:1. Sæt skæretråden fast på fjedrene i både venstre og højre side.Fastgør først ledningen i fjederen på den ene side, stræk den derefter under spænding, og fastgør den på den modsatte side.2. Hvis skæretråden knækker, skal du fjerne den resterende ledning ved at løsne holderne på den øverste og nederste del af ledningen. Først efter dette trin kan en ny ledning installeres.

Bemærk: I modsætning til nye reserveledninger er den oprindeligt installerede ledning i cutteren ikke længere kobberfarvet, men ser mørk ud. Denne misfarvning er ikke en defekt; den indikerer, at kniven blev testet under varme forhold for at sikre korrekt funktionalitet, før den forlod fabrikken.

Advarsel: Overdreven spænding og varmeudvikling kan beskadige transformeren. Brug altid kun den specificerede elektriske strøm under skæring. Tråden behøver ikke at være glødende varm for at skære effektivt i skumplast.

Skærevarianter

Lige snit

1. Juster buens vinkel til 0 grader på både højre og venstre side.
2. Marker de nødvendige mål på polystyrenpladen.
3. Løft bøjlen for at placere materialet under skæretråden.
4. Anbring materialet mod placeringsvinklen, og træk det fremad, indtil det når det ønskede mål.
5. Tryk og hold trykknappen nede (dette opvarmer skæretråden).
6. Træk buen mod materialet for at klippe det.
7. Slip trykknappen, när klippet er færdigt.

1. Juster buens vinkel til 0 grader på både højre og venstre side.
2. Marker det ønskede trin (både højde og længde) på polystyrenpladen.
3. Løft bøjlen for at placere materialet under skæretråden, så det flugter med den markerede længde.
4. Tryk og hold trykknappen nede (dette opvarmer skæretråden).
5. Træk bøjlen ind mod materialet for at skære trindybden.
6. Når trinets dybde er nået, flyttes materialet til venstre, indtil trinnet er skåret helt ud.
7. Slip trykknappen, när trinskæringen er færdig.

1. Juster buen til den ønskede vinkel på både højre og venstre side ved hjælp af det medfølgende vinkelstop.
2. Løft bøjlen for at placere materialet under skæretråden, så det flugter med begyndelsen af snittet.
3. Tryk og hold trykknappen nede (dette opvarmer skæretråden).
4. Træk buen mod materialet for at skære skråningen.
5. Slip trykknappen, när faseskæringen er færdig.

1. Juster buen til 0 grader på både høire og venstre side.
2. Marker det ønskede snit på polystyrenpladen.
3. Løft bøjlen, og placer materialet under skæretråden.
4. Juster materialet, så det markerede snit flugter præcist med skæretråden.
5. Tryk og hold trykknappen nede (dette opvarmer skæretråden).
6. Træk buen i materialets retning for at lave snittet.
7. Slip trykknappen, när klippet er færdigt.

1. Juster buen til 0 grader på både højre og venstre side.
2. Marker den ønskede hule rille på polystyrenpladen.
3. Løft buen, og placer materialet under skæretråden, så det flugter med det markerede startpunkt.
4. Tryk og hold trykknappen nede (dette opvarmer skæretråden).
5. Træk bøjlen i materialets retning for at skære trindybden.
6. Når trindybden er nået, skal du flytte materialet til højre og følge den markerede rillelængde.
7. Træk buen opad ud af materialet, när trinlængden er skåret helt ud.
8. Slip trykknappen.

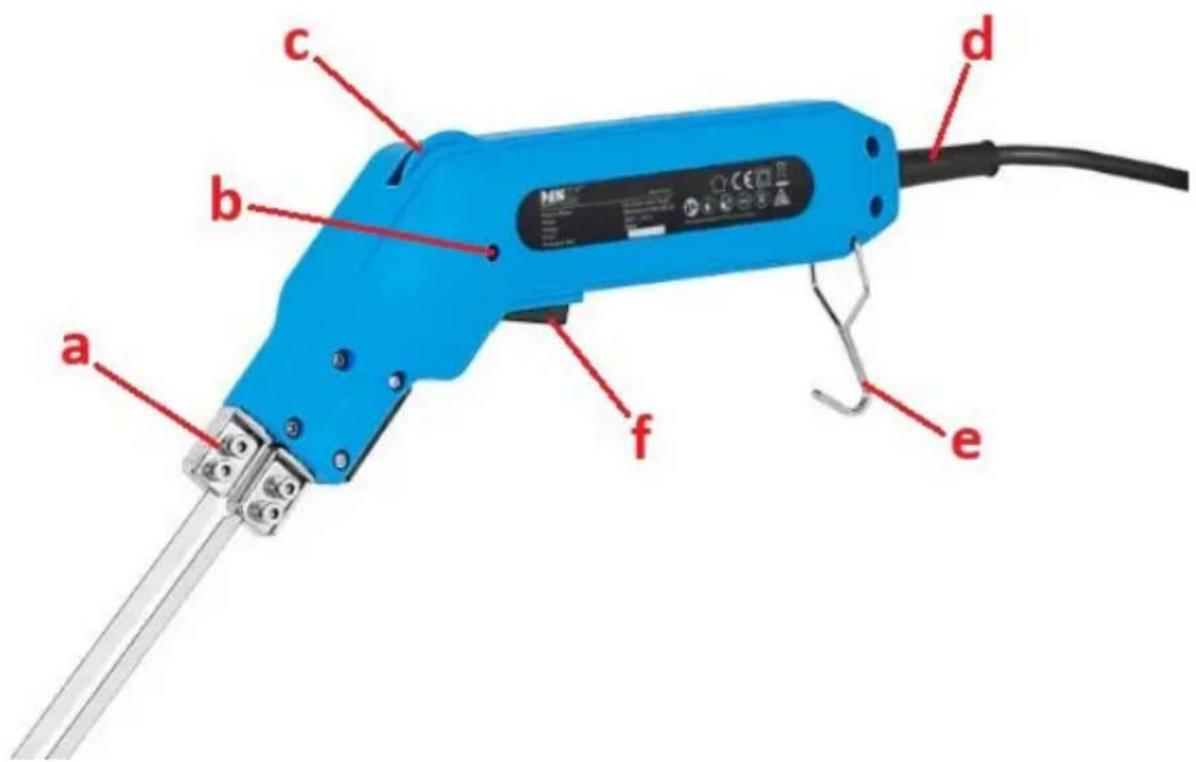

Skumskærer med varm kniv til MSW-ISU-GIL E1 S1

a b c d e f

a. Åbninger til fastgørelse af skæretilbehør
b. LED-indikator for opvarmning
c. Skive til justering af temperatur
d. Strømkabel
e. Krog
f. Udløser til opvarmning

SAMLING AF ENHEDEN

Enheden leveres næsten klar til brug. Brugeren skal kun montere det ønskede tilbehør, der passer til hans behov.

FORSIGTIG: Installer kun tilbehør på enheden, når den er slukket og afkølet! Brug ordentlige handsker til beskyttelse.

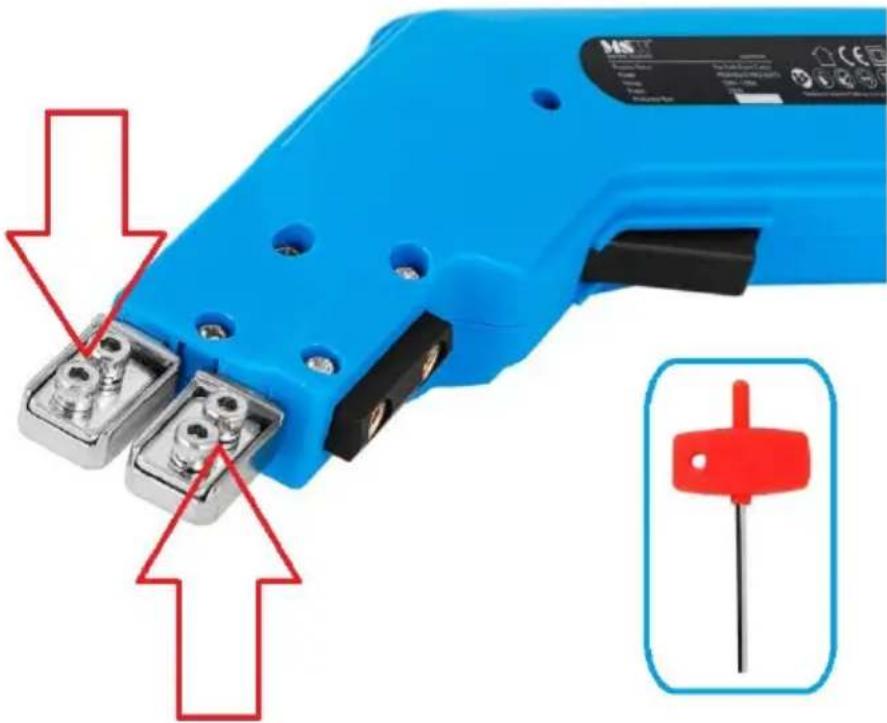

- Ved hjælp af den medfølgende unbrakonøgle løsnes de 4 bolte, der er vist på billedet nedenfor:

• Sæt det ønskede skæretilbehør (metal) ind i åbningerne, og spænd de 4 tidligere løsnede bolte fast, så enheden og tilbehøret har fuld kontakt:
• Forkert installation vil resultere i, at klingen ikke bliver opvarmet.
