KÄYTTÖOHJE ISU-GIL E1 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Styroksileikkuri
Malli	MSW-ISU-GILE1	MSW-ISU-GILE1 S1	MSW-ISU-GILE1 S1
Syöte	AC ~ 230V / 50Hz
Lähtö	SovitinDC 40V 5A 200W		250W
Maks. Leikkauspituus [mm]	1350		200
Suojausluokka	II
Suojausluokka IP	IP68		IPX0
Max. terän lämpötila [°C]	500
Lämpösujoaus	√		S2 (15 s päällä/ 45 s poispäältä)
Leikkauskulma [°]	0-45		-
Mitat [leveys x syvyys x korkeus; mm]	935 x 1110 x 1640		43 x 253 x 90
Paino [kg]	15,8		2,5 (setti)

Ennen leikkurin käyttöä on ehdottomasti luettava käyttöohjeet huolellisesti. Jos sinulla on kysyttävää, ota yhteyttä laitteen myyjään. Käynnistämällä leikkurin vahvistat, että olet lukenut ja ymmärtänyt käyttöohjeen ja otat täyden vastuun sen toiminnasta.

Käyttötarkoitus

Kone on suunniteltu pehmittämättömän vaahdon leikkaamiseen. Vaahtolevyissä ei saa olla liimaa, liimajäämiä tai muita epäpuhtauksia.

Leikkuria saavat käyttää vain henkilöt, jotka tuntevat sen toiminnan. Leikkuria käytettäessä on käytettävä asianmukaisia työvaatteita ja suojakäsineitä (katso seuraavat turvallisuusohjeet). Leikkuria käyttävän yrityksen nimetty työterveys- ja turvallisuusvastaava on vastuussa käyttöohjeen noudattamisesta.

Termi "leikkuri" seuraavissa varoituksissa viittaa sekä verkkovirralla toimiviin (johdollisiin) että akkukäyttöisiin (langattomiin) sähkötyökaluihin.

1. Irrota virtapistoke ja/tai irrota akku työkalusta ennen minkään säädön tekemistä, lisävarusteiden vaihtamista tai leikkurin varastointia.
2. Käytä vain valmistajan toimittamia alkuperäisiä johtoja. Ei-yhteensopivien johtojen käyttö voi vahingoittaa turvamuuntajaa, lisätä tulipalon vaaraa ja johtaa lisävaurioihin. Takuu raukeaa, jos käytetään luvattomia kolmannen osapuolen johtoja.
3. Käytä leikkuria ulkona tai hyvin ilmastoidussa tilassa. Leikkauksen aikana vapautuu pieniä määriä styreeniä, mutta aikaisemmat mittaukset ovat osoittaneet, että kunnollisella ilmanvaihdolla ei ole terveysriskiä.
4. On erittäin tärkeää suojata laite kosteudelta. Älä käytä leikkuria ulkona sateessa tai vastaavissa olosuhteissa.
5. Leikkauslanka kuumenee erittäin kuumaksi käytön aikana. Älä koskaan koske lankaan leikkurin ollessa käynnissä, koska se voi aiheuttaa vakavia palovammoja. Käytä aina suojakäsineitä vammojen välttämiseksi.
6. Käytä aina suojalaseja. Leikkauslanka on voimakkaan jännityksen alainen, ja jos se katkeaa käytön aikana, se voi aiheuttaa kipinöitä ja mahdollisia loukkaantumisia.
7. Varmista ennen jokaista käyttöä, että kaikki ruuvit on kiristetty ja että kaikki pistokeliittimet on kiinnitetty kunnolla.
8. Varmista ennen leikkurin käyttöä, että se on asennettu vakaaseen asentoon, ja varmista, että kaikki vaaralähteet tai kompastumisvaarat ympäristöstä on poistettu.

PUHDISTUS, SÄILYTYS, KULJETUS, HUOLTO

Ennen huoltoa, puhdistusta, kuljetusta ja varastointia:

Irrota aina virtapistoke ja lue kaikki turvallisuustiedot ja -ohjeet. Näiden varotoimien laiminlyönti voi johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

PUHDISTUS:

1. Poista jäykkä vaahto laitteesta ja työkaluista jokaisen käytön jälkeen.
2. Puhdista laite kostealla liinalla jokaisen käytön jälkeen. Vältä juoksevan veden tai liuottimien käyttöä.

SÄILYTYS

1. Löysää ruuviliitokset ja poista työkalut ennen laitteen pitkäaikaista varastointia.
2. Säilytä laitetta ja työkaluja viileässä, kuivassa paikassa, poissa lasten ulottuvilta.

KULJETUS:

1. Varmista turvallinen pakkaus kuljetuksen aikana ja poista työkalut.

2. Akut on säilytettävä turvallisesti pakkauksessa kontaktit teipattuina. Noudata kansallisia vaarallisten aineiden määräyksiä kuljetuksen aikana.

HUOLTO:

1. Tarkista ennen käyttöä leikkauslangan kulumisen ja vanhenemisen varalta. Kulunut johto voi katketa äkillisesti ja aiheuttaa vakavia vammoja tai sokeuden. Kuluneita tai vanhoja johtoja ei voi korjata; ne on vaihdettava uusiin. Kaikkien työalueella olevien on käytettävä suojalaseja.

Kokoonpano

Seuraavat asennusohjeet kattavat kaikki mallit ja lisävarusteet, jotka ovat saatavilla vaahtoleikkuriisi. Huomaa, että vaahtoleikkurissasi ei välttämättä ole kaikkia kuvattuja ominaisuuksia ja lisävarusteita (esim. jalustan alusta tai telineen kiinnike). Täydellinen luettelo saatavilla olevista lisävarusteista on lisävarusteluettelossamme.

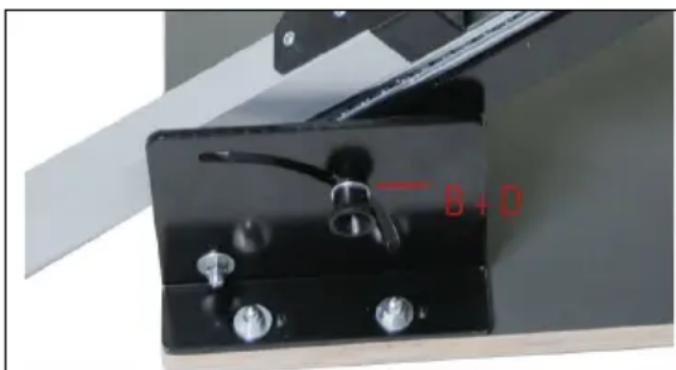

B+D

B

		D6
		AM6 x 20
		Lisätuen sijoitus voidaan asentaa kolmeen paikkaan

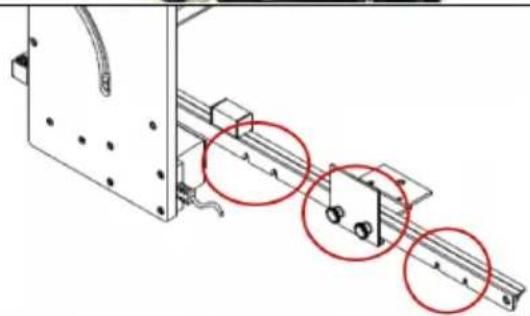

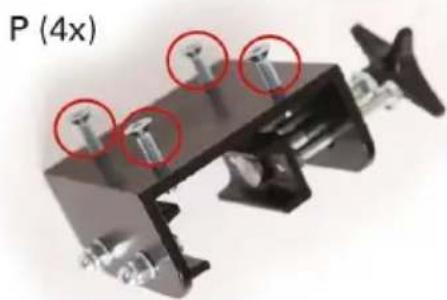

		Jalustan alusta voidaan vaihtaa nopeasti telinekiinnikkeellä.(4 x P)Telinekiinnike on kiinnitetty laitteen takapuolelle, mikä mahdollistaa tehokkaan leikkaamisen suoraan telineeseen.

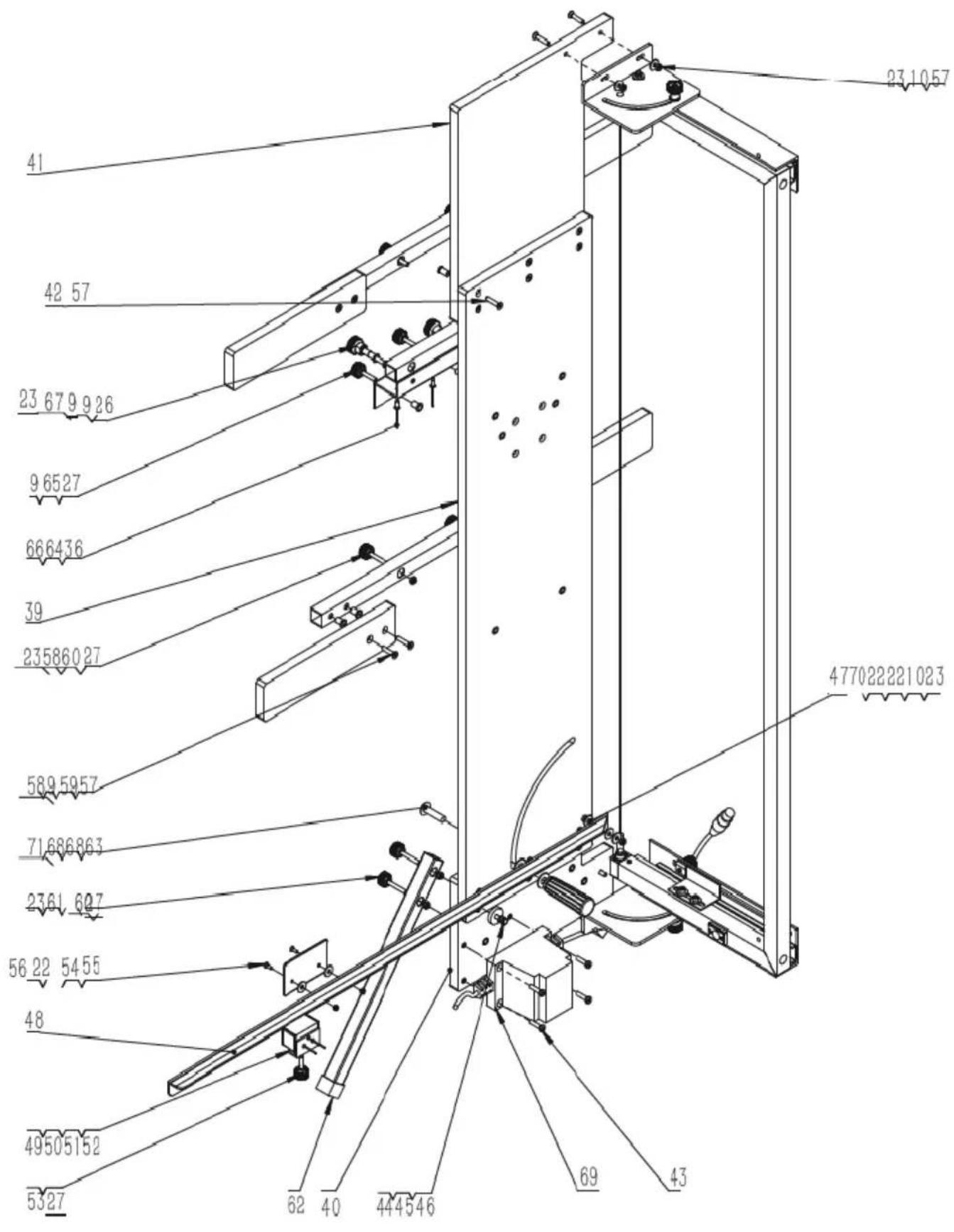

41 42 57 23 67 9 9 26 9 65 27 66 64 36 39 23 58 60 27 58 9 59 57 71 68 68 63 23 61 60 7 56 22 54 55 48 49 50 51 52 53 27 62 40 44 45 46 69 43 23 10 57 47 70 22 22 21 02 3

Järj. nro	Kuvaus	Määrä
1.	Pohjalevy jouselle	1
2.	Yläpohja jouselle	1
3.	Pohjapidike jouselle	1
4.	Yläpidike jouselle	1
5.	Pituussuuntainen neliöputki	1
6.	Neliönmuotoinen putki yläosa	1
7.	Neliömäinen putken pohja	1
8.	Rajakulmaa alumiinia	2
9.	Leveäreunaiset niittimutterit 9x6x15,5	19
10.	Metallinen aluslevy 6x18x1,5	15
11.	Kuusiokoloruuvi M6×12	4
12.	Nelikulmamutteri M6	2
13.	Kytkin	1
14.	Solki korkki 12	2
15.	Integroitu pistoke 30x30	2
16.	Jousisuojaholkki 14*30	2
17.	Mutteri M4	4
18.	Koneen itsekierteittävä ruuvi M3,5×13	2
19.	Female Plug Of Transformer	1
20.	Pad Of Transformer	1
21.	Litteän koneen itsekierteittävä ruuvi M2,9x13	2
22.	Muovinen aluslevy 6x18x1,5	12
23.	Kiinnitysmutteri M6	19
24.	Litteä kuppiruuvi M6×25	2
25.	Hot Wire	1
26.	Pyälletty mutteri M6, muovia	4
27.	Muovinen mutteri	13
28.	Niittiruuvit M6*35	2
29.	Niittiruuvit M6*20	2
30.	Liuku 33 cm	2
31.	Jousi 13x30x1,5	2
32.	Kuusiokoloruuvi M4×8	2
33.	Litteähäntäiset itsekierteittävät ruuvit ST3,5×12	2
34.	Paistinpääruuvit, joissa on poikkisyvennys M4×6	2
35.	Paistinpääruuvit poikkisyvennyksellä M4×10	2
36.	Kaksoisrumpuniitti 4,8*11	7
37.	Taantuva kevät	2
38.	Metallinen aluslevy 4x9x0,8	2
39.	Emolevy	1
40.	Pohja puulevy	1
41.	Top puulevy	1
42.	Kapeat niittimutterit 6x9x15	31
43.	Koneruuvit M6×25	4
44.	Eccenter muovista	1
45.	Metallinen aluslevy 6x12x1,5	1
46.	Tasakantainen pultti M6×20	1
47.	Tasainen kuppipultti M6×35	1
48.	Hallitsija	1
49.	Metallirakenne Muovikorkilla	1
50.	Metallirakenne Muovisella kulutuspinnalla	1
51.	Blind Rivet 3,2×9	3
52.	Neliönmuotoinen putkitulppa 30×30	2
53.	Purrettu ruuvi, muovinen M6X30	1
54.	Levy	1
55.	Risti upotettu upotettu ruuvi M4×12	2
56.	Lukitusmutteri M4	2
57.	Litteä kuppiruuvi M6×30	24
58.	Keskimmäinen alumiiiniputki	2
59.	Keskimmäinen lauta	4
60.	Litteä kuppiruuvi M6×50	8
61.	Etujalka	2
62.	25-tube päällystakki	2
63.	M10X40 kuusikulmainen litteä pyöreä pää pehmustetuilla ruuveilla	1
64.	Kehyksen pidike	1
65.	Litteä kuppiruuvi M6×40	2
66.	Alumiiniputken rungon pidike	1
67.	Kuusiokoloruuvi M6×80	2
68.	Metallinen aluslevy 10x25x1,5	2
69.	Muuntaja	1
70.	Kapeat niittimutterit M6×12	1
71.	Pystykahvaruuvi M10×86×25	1

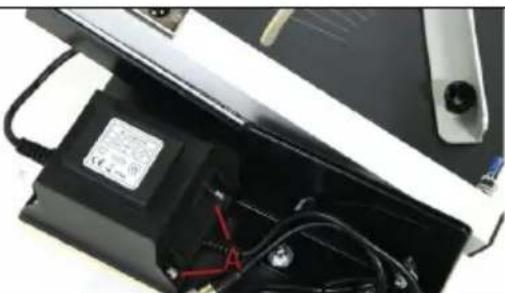

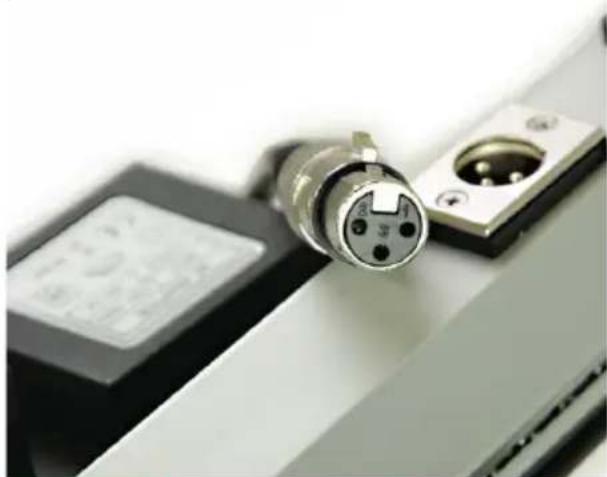

Käynnistä leikkuri seuraavasti:Kytke muuntajan XLR-liitin keulan vastaavaan liitäntään.Liitä virtajohto pistorasiaan.Varmista, että verkkojännite on oikea. Virtalähteen jännitteen on vastattava koneen tyyppikilvessä ilmoitettua jännitettä.
Rajoitus pysähtyyRajoitusrajoittimien ansiosta voidaan valmistaa niin monta laattaa kuin halutaan täsmälleen samoilla mitoilla.
päälle/pois kytkinKäynnistä kone painamalla virtakytkintä1 ja pidä se painettuna. Virran katkaisemiseksi työkalu, vapauta virtakytkin

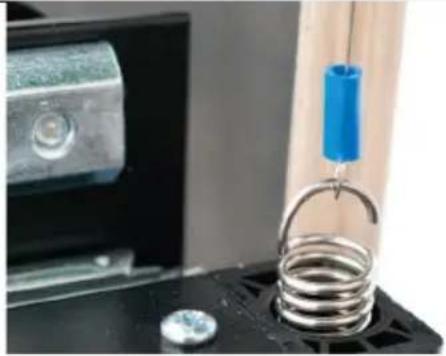

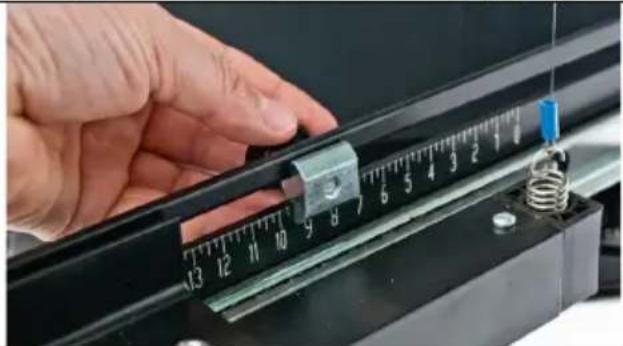

Mukana toimitetun leikkauslangan asentaminen:1. Kiinnitä leikkauslanka jousiin sekä vasemmalla että oikealla puolella. Kiinnitä lanka ensin jouseen toiselta puolelta, sitten venytä sitä jännityksen alaisena ja kiinnitä se vastakkaiselle puolelle.2. Jos leikkauslanka katkeaa, poista jäljellä oleva lanka irrottamalla liittimet langan ylä- ja alaosasta. Vasta tämän vaiheen jälkeen voidaan asentaa uusi johto.

Huomautus : Toisin kuin uudet varalangat, leikkuriin alun perin asennettu lanka ei ole enää kuparinvärinen, vaan näyttää tummalta. Tämä värinmuutos ei ole vika; se osoittaa, että leikkuri on testattu kuumissa olosuhteissa oikean toiminnan varmistamiseksi ennen tehtaalta lähtöä.

Varoitus: Liallinen jännite ja lämmöntuotto voivat vahingoittaa muuntajaa. Käytä aina vain määritettyä sähkötehoa leikkaamisen aikana. Langan ei tarvitse olla hehkuvan kuumana leikkaakseen tehokkaasti vaahtomuovin.

Leikkaavat variantit

Suora leikkaus

1. Säädä jousen kulma 0 asteeseen sekä oikealla että vasemmalla puolella.
2. Merkitse tarvittavat mitat polystyreenilevyyn.
3. Nosta keulaa sijoittaaksesi materiaali leikkauslangan alle.
4. Aseta materiaali sijoituskulmaa vasten ja vedä sitä eteenpäin, kunnes se saavuttaa vaaditun mitan.
5. Paina ja pidä painettuna painiketta (tämä lämmittää leikkauslankaa).
6. Vedä jousia materiaalia kohti leikkaamaan se.
7. Vapauta painike, kun leikkaus on valmis.

Diagonaalinen leikkaus

1. Säädä jousen kulma 0 asteeseen sekä oikealla että vasemmalla puolella.
2. Merkitse vaadittu askel (sekä korkeus että pituus) polystyreenilevyyn.
3. Nosta keulaa sijoittaaksesi materiaali leikkauslangan alle ja kohdista se merkittyyn pituuteen.
4. Paina ja pidä painettuna painiketta (tämä lämmittää leikkauslankaa).
5. Vedä keulaa materiaalia kohden askelsyvyyden leikkaamiseksi.
6. Kun askelsyvyys on saavutettu, siirrä materiaalia vasemmalle, kunnes askelma on leikattu kokonaan.
7. Vapauta painike, kun askelleikkaus on valmis.

Kaksivaiheinen leikkaus

1. Säädä keula haluttuun kulmaan sekä oikealla että vasemmalla puolella mukana tulevalla kulmarajoittimella.
2. Nosta keulaa sijoittaaksesi materiaali leikkauslangan alle ja kohdista se leikkauksen alkuun.
3. Paina ja pidä painettuna painiketta (tämä lämmittää leikkauslankaa).
4. Vedä keulaa materiaalia kohti viisteen leikkaamiseksi.
5. Vapauta painike, kun viistoleikkaus on valmis.

1. Säädä keula 0 asteeseen sekä oikealla että vasemmalla puolella.
2. Merkitse tarvittava leikkaus polystyreenilevyyn.
3. Nosta keulaa ja aseta materiaali leikkauslangan alle.
4. Säädä materiaali niin, että merkitty leikkaus on tarkasti kohdakkain leikkauslangan kanssa.
5. Paina ja pidä painettuna painiketta (tämä lämmittää leikkauslankaa).
6. Vedä jousi materiaalin suuntaan tehdäksesi leikkauksen.
7. Vapauta painike, kun leikkaus on valmis.

1. Säädä keula 0 asteeseen sekä oikealla että vasemmalla puolella.
2. Merkitse tarvittava ontto ura polystyreenilevyyn.
3. Nosta keulaa ja aseta materiaali leikkauslangan alle kohdistaen se merkittyyn aloituspisteeseen.
4. Paina ja pidä painettuna painiketta (tämä lämmittää leikkauslankaa).
5. Vedä keulaa materiaalin suuntaan leikataksesi askelsyvyyttä.
6. Kun askelsyvyys on saavutettu, siirrä materiaalia oikealle merkittyä uran pituutta noudattaen.
7. Vedä jousi ylöspäin materiaalista, kun askelpituus on leikattu kokonaan.
8. Vapauta painike.

Kuumaveitsen vaahtomuovileikkuri MSW-ISU-GIL E1 S1: lle

a b c d e f

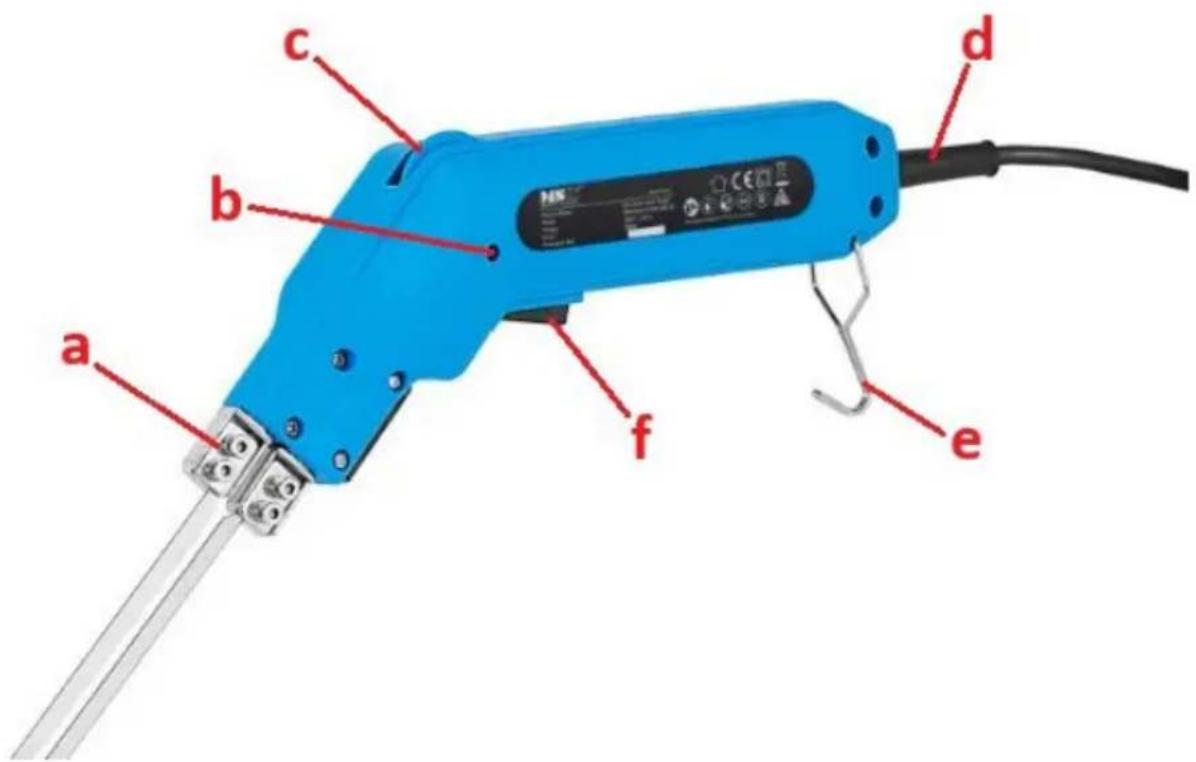

a. Aukot leikkaustarvikkeiden kiinnittämiseen
b. LED-ilmaisin lämmitykseen
c. Lämpötilan säätönuppi
d. Virtajohto
e. Koukku
f. Lämmityslaukaisin

LAITTEEN KOKOAMINEN

Laite toimitetaan lähes käyttövalmiina. Käyttäjä saa kiinnittää vain haluamansa lisävarusteen, joka sopii hänen tarpeisiinsa.

VAROITUS: Asenna lisävaruste laitteeseen vain, kun se on sammutettu ja jäähtynyt! Käytä asianmukaisia suojakäsineitä.

- Löysää mukana toimitetun kuusioavaimen avulla alla olevan kuvan 4 pulttia:

• Aseta haluamasi leikkaustarvikkeen (metalli) päät koloihin ja kiristä 4 aiemmin löysättyä pulttia tiukasti, jotta laite ja lisävaruste ovat täysin kosketuksissa:
  • Virheellinen asennus johtaa siihen, että terä ei kuumene
