GEBRUIKSAANWIJZING ISU-GIL E1 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Piepschuimsnijder
Model	MSW-ISU-GILE1	MSW-ISU-GILE1 S1	MSW-ISU-GILE1 S1
Invoer	Wisselstroom~230V / 50Hz
Uitvoer	AdapterDC 40V 5A 200W		250W
Max. Snijlengte [mm]	1350		200
Beschermingsklasse	II
Beschermingsgraad IP	IP68		IPX0
Max. bladtemperatuur [°C]	500
Thermische bescherming	√		S2 (15s aan / 45s uit)
Snijhoek [°]	0-45		-
Afmetingen [breedte x diepte x hoogte; mm]	935X1110X1640		43x253x90
Gewicht [kg]	15,8		2.5 (set)

Voordat u de snijmachine gaat gebruiken, is het van groot belang dat u de gebruiksaanwijzing zorgvuldig doorleest. Als u nog vragen hebt, neem dan contact op met de verkoper die u het apparaat heeft verkocht. Door de snijmachine te starten, bevestigt u dat u de gebruiksaanwijzing hebt gelezen en begrepen en dat u de volledige verantwoordelijkheid voor de werking ervan aanvaardt.

Beoogd gebruik

De machine is ontworpen voor het snijden van niet-geplastificeerd schuim. De schuimplaten moeten vrij zijn van lijm, lijmresten of andere verontreinigingen.

De snijmachine mag alleen worden bediend door personen die bekend zijn met de werking ervan. Bij het gebruik van de snijmachine dient u geschikte werkkleding en beschermende handschoenen te dragen (zie de volgende veiligheidsinstructies).

De aangewezen gezondheids- en veiligheidsfunctionaris van het bedrijf waar de snijmachine wordt gebruikt, is verantwoordelijk voor het naleven van de gebruiksaanwijzing.

De term “snijder” in de volgende waarschuwingen verwijst naar zowel op het lichtnet (met snoer) als op batterijen (snoerloos) werkende elektrische gereedschappen.

1. Haal de stekker uit het stopcontact en/of verwijder de accu uit het gereedschap voordat u aanpassingen doorvoert, accessoires verwisselt of de snijder opbergt.

2. Gebruik uitsluitend de originele draden van de fabrikant. Het gebruik van niet-conforme draden kan de veiligheidstransformator beschadigen, het risico op brand vergroten en tot verdere schade leiden. De garantie vervalt indien er niet-geautoriseerde draden van derden worden gebruikt.

3. Gebruik de snijmachine alleen buitenshuis of in goed geventileerde ruimtes. Bij het snijden komen kleine hoeveelheden styreen vrij, maar uit eerdere metingen is gebleken dat er geen gezondheidsrisico's zijn als er voldoende ventilatie is.

4. Het is van cruciaal belang om het apparaat tegen vocht te beschermen. Gebruik de maaier niet buitenshuis, in de regen of onder vergelijkbare omstandigheden.

5. De snijdraad wordt tijdens gebruik extreem heet. Raak de draad nooit aan terwijl de snijder in werking is, omdat dit ernstige brandwonden kan veroorzaken. Draag altijd beschermende handschoenen om verwondingen te voorkomen.

6. Draag altijd een oogbescherming. De snijdraad staat onder grote spanning en als deze tijdens het gebruik breekt, kan dit vonken en mogelijk letsel veroorzaken.

7. Controleer voor elk gebruik of alle schroeven goed vastzitten en of alle stekkerverbindingen goed vastzitten.

8. Controleer voordat u de snijmachine gaat gebruiken of deze stabiel staat en of er geen gevaarlijke plekken of struikelgevaren in de omgeving zijn.

REINIGING, OPSLAG, TRANSPORT, ONDERHOUD

Vóór onderhoud, reiniging, transport en opslag:

Haal altijd de stekker uit het stopcontact en lees alle veiligheidsinformatie en instructies. Als u deze voorzorgsmaatregelen niet opvolgt, kan dit leiden tot een elektrische schok, brand of ernstig letsel.

SCHOONMAAK:

1. Verwijder na elk gebruik eventuele resten van hard schuim van het apparaat en de gereedschappen.
2. Maak het apparaat na elk gebruik schoon met een vochtige doek. Gebruik geen stromend water of oplosmiddelen.

OPBEVARING

1. Voordat u het apparaat voor een langere periode opbergt, dient u de schroefverbindingen los te maken en het gereedschap te verwijderen.
2. Bewaar het apparaat en het gereedschap op een koele, droge plaats, buiten bereik van kinderen.

VERVOER:

1. Zorg voor een veilige verpakking tijdens het transport en verwijder gereedschap.
2. Batterijen moeten veilig in de verpakking worden bewaard, met de contacten afgeplakt. Houd u tijdens het transport aan de nationale regelgeving voor gevaarlijke stoffen.

ONDERHOUD:

1. Controleer de snijdraad voor gebruik op slijtage en veroudering. Een versleten draad kan plotseling breken en ernstig letsel of blindheid veroorzaken. Versleten of oude draden kunnen niet worden gerepareerd. Deze moeten worden vervangen door nieuwe. ledereen die zich op de werkplek bevindt, moet een veiligheidsbril dragen.

Montage

De volgende montage-instructies gelden voor alle modellen en optionele uitrusting die beschikbaar zijn voor uw schuimsnijder. Houd er rekening mee dat uw schuimsnijder mogelijk niet over alle beschreven functies en accessoires beschikt (bijv. standaardvoet of steigerbeugel). Voor een compleet overzicht van de beschikbare accessoires verwijzen wij u naar onze accessoirecatalogus.

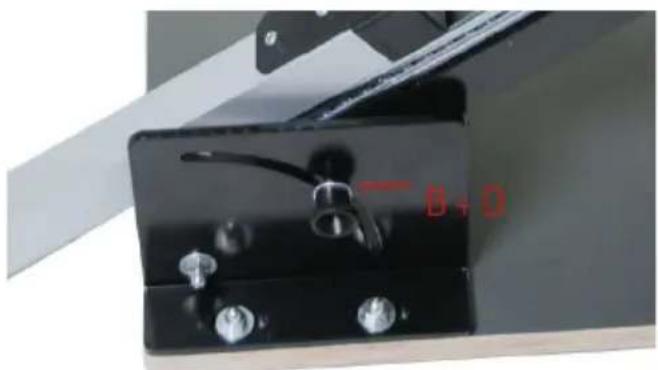

	BDD6
	AM6x20

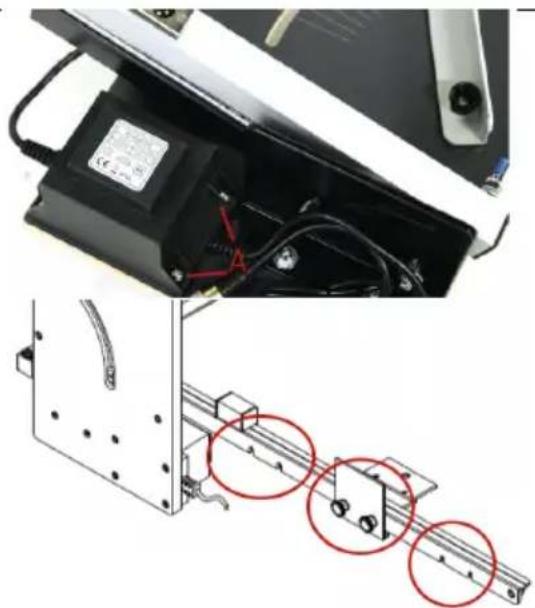

	De extra ondersteuningsplaatsing kan op drie locaties worden gemonteerd

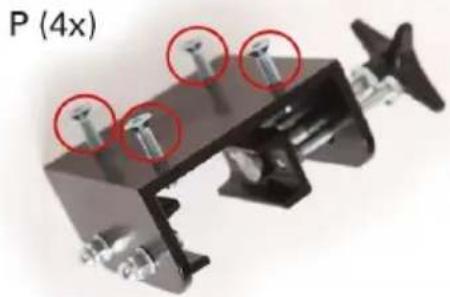

	De standaardvoet kan snel worden vervangen door de steigerbeugel.(4xP)De steigerbeugel wordt aan de achterzijde van het apparaat bevestigd, zodat u efficiënt direct op de steiger kunt zagen.

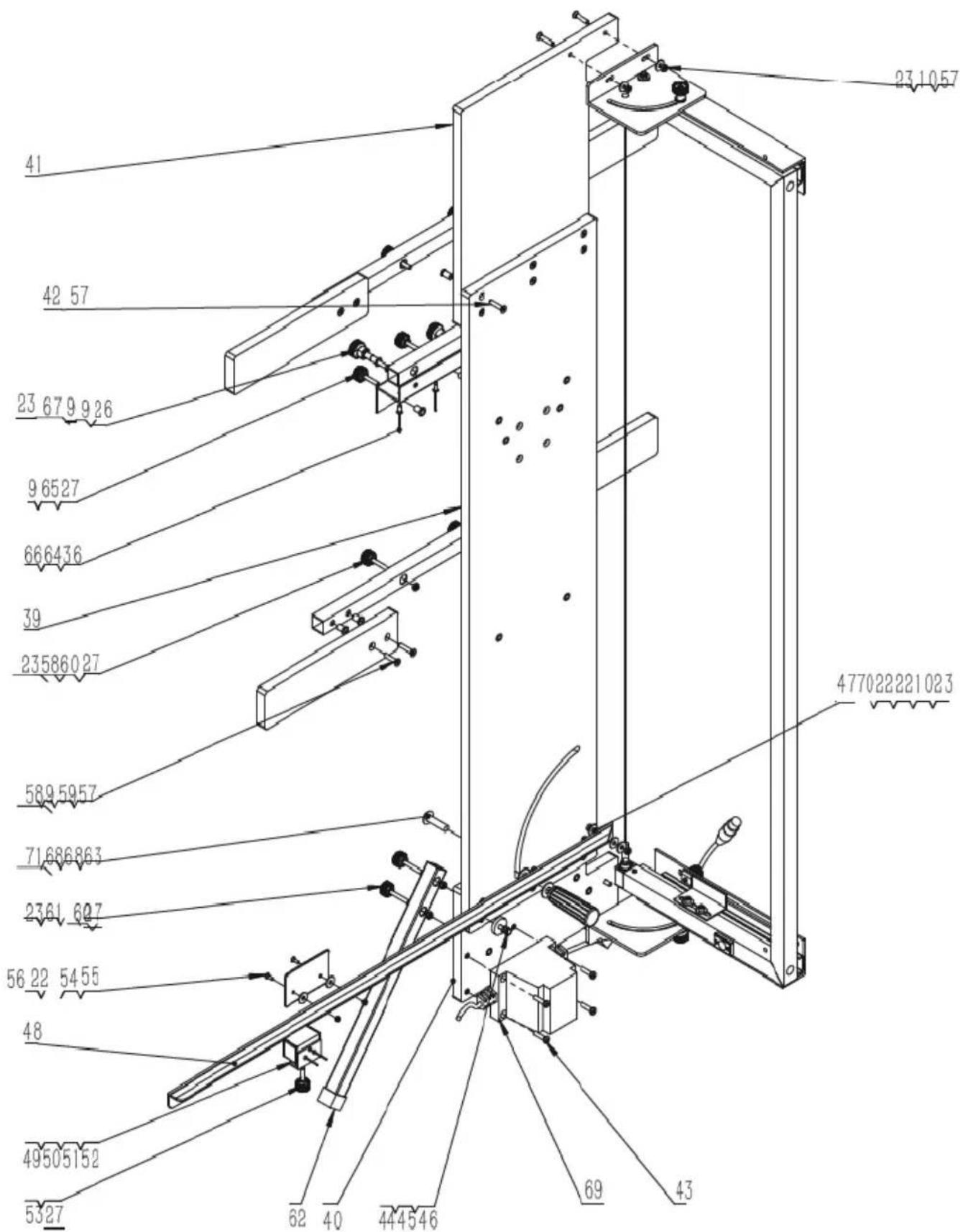

41 42 57 23 67 9 9 26 9 65 27 66 64 36 39 23 58 60 27 58 9 59 57 71 68 68 63 23 61 60 7 56 22 54 55 48 49 50 51 52 53 27 62 40 44 45 46 69 43 23 10 57 477022221023

Nee.	Beschrijving	Hoeveelheid
1.	Bodemplaat voor boog	1
2.	Bovenste bodemplaat voor boog	1
3.	Bodemhouder voor boog	1
4.	Tophouder voor boog	1
5.	Langsliggende vierkante buis	1
6.	Vierkante buis bovenkant	1
7.	Vierkante buisbodem	1
8.	Grenshoek aluminium	2
9.	Brede klinkmoeren 9x6x15,5	19
10.	Metalen ring 6x18x1.5	15
11.	Inbusschroef M6×12	4
12.	Vierkante moer M6	2
13.	Schakelaar	1
14.	Gesp Kurk12	2
15.	Geïntegreerde stekker 30X30	2
16.	Veerbeschermhuls 14*30	2
17.	Moer M4	4
18.	Machine zelftappende schroef M3,5×13	2
19.	Vrouwelijke stekker van transformator	1
20.	Pad van transformator	1
21.	Vlakke machine zelftappende schroef M2.9x13	2
22.	Kunststof ring 6x18x1.5	12
23.	Zelfborgende moer M6	19
24.	Vlakke kopschroef M6×25	2
25.	Hete draad	1
26.	Kartelmoer M6, kunststof	4
27.	Kunststof moer	13
28.	Klinknagelschroeven M6*35	2
29.	Klinknagelschroeven M6*20	2
30.	Schuif 33cm	2
31.	Lente 13x30x1.5	2
32.	Inbusschroef M4×8	2
33.	Zelftappende schroeven met platte staart ST3.5×12	2
34.	Pankopschroeven met kruiskop M4×6	2
35.	Pankopschroeven met kruiskop M4×10	2
36.	Dubbele trommelklinknagel 4.8*11	7
37.	Terugtrekkende lente	2
38.	Metalen ring 4x9x0.8	2
39.	Moederbord	1
40.	Onderste houten plank	1
41.	Bovenste houten plank	1
42.	Smalle klinkmoeren 6x9x15	31
43.	Machineschroeven M6×25	4
44.	Eccenter van plastic	1
45.	Metalen ring 6x12x1.5	1
46.	Platte kopbout M6×20	1
47.	Vlakke kopbout M6×35	1
48.	Liniaal	1
49.	Metalen constructie met plastic doppen	1
50.	Metalen constructie met kunststof loopvlak	1
51.	Blindklinknagel 3,2×9	3
52.	Vierkante buisplug 30×30	2
53.	Gekartelde schroef kunststof M6X30	1
54.	Stribet	1
55.	Kruisverzonken verzonken schroef M4×12	2
56.	Borgmoer M4	2
57.	Vlakke kopschroef M6×30	24
58.	Midden aluminium buis	2
59.	Middenbord	4
60.	Vlakke kopschroef M6×50	8
61.	Voorste been	2
62.	25tube Overjas	2
63.	M10X40 Zeskant Plat Ronde Kop Met Gevoerde Schroeven	1
64.	Framehouder	1
65.	Platte kopschroef M6×40	2
66.	Aluminium buis van framehouder	1
67.	Inbusschroef M6×80	2
68.	Metalen ring 10x25x1.5	2
69.	Transformer	1
70.	Smalle klinkmoeren M6×12	1
71.	Verticale handgreepschroef M10×86×25	1

Om de snijplotter te starten, volgt u deze stappen:Sluit de XLR-connector van de transformator aan op de overeenkomstige aansluiting op de boog.Steek de stekker in het stopcontact.Zorg ervoor dat de netspanning correct is. De spanning van de stroombron moet overeenkomen met de spanning die op het typeplaatje van het apparaat staat vermeld.
LimietstopsDankzij de eindaanslagen kunnen zoveel platen als gewenst met exact dezelfde afmetingen worden geproduceerd.
aan/uit schakelaarOm de machine te starten, drukt u op de aan/uit-schakelaar1 en houd deze ingedrukt. Om de stroom uit te schakelen gereedschap, laat de aan/uit-schakelaar los
Om de meegeleverde snijdraad te monteren:1. Bevestig de snijdraad aan de veren aan zowel de linker- als de rechterkant. Bevestig eerst de draad aan één kant aan de veer, trek hem vervolgens onder spanning uit en maak hem aan de andere kant vast.2. Als de snijdraad breekt, verwijder dan de resterende draad door de aansluitingen aan de boven- en onderkant van de draad los temaken. Pas na deze stap kan er een nieuwe draad worden geïnstalleerd.

Let op : In tegenstelling tot nieuwe reservedraden is de oorspronkelijk in de snijder geïnstalleerde draad niet langer koperkleurig, maar ziet er donker uit. Deze verkleuring is geen defect. Het is een indicatie dat het snijapparaat onder warme omstandigheden is getest om een goede werking te garanderen voordat het de fabriek verliet.

Waarschuwing: Overmatige spanning en hitteontwikkeling kunnen de transformator beschadigen. Gebruik tijdens het zagen altijd alleen de voorgeschreven elektrische voeding. De draad hoeft niet gloeiend heet te zijn om schuimplastic effectief te snijden.

Snijvarianten

Rechte snede

1. Stel de hoek van de boog in op 0 graden aan zowel de rechter- als de linkerzijde.
2. Markeer de gewenste afmetingen op het polystyreenvel.
3. Til de boog op om het materiaal onder de snijdraad te positioneren.
4. Plaats het materiaal tegen de plaatsingshoek en trek het naar voren totdat de gewenste afmeting is bereikt.
5. Houd de drukknop ingedrukt (hierdoor wordt de snijdraad verwarmd).
6. Trek de strik naar het materiaal toe om het af te snijden.
7. Laat de drukknop los zodra de snede voltooid is.

1. Stel de hoek van de boog in op 0 graden aan zowel de rechter- als de linkerzijde.
2. Markeer de gewenste trede (zowel hoogte als lengte) op het polystyreenvel.
3. Til de boog op om het materiaal onder de snijdraad te positioneren en zorg dat het op de gemarkeerde lengte ligt.
