GEBRUIKSAANWIJZING ISUHGIL 1 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inpansning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisierde vertaling perfect en het is ook Niet de bedoeling dat zich menselijkke vertalers gaan verrangen. De officièle gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn nicht bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatatie in de gebruikershandleiding worden verwezen maar de Engelse versie van die inhoud, die de officièle versie is.

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Piepschuimsnijder
Model MSW-ISU-HGIL 1		MSW-ISU-HGIL 1.1	MSW-ISU-HGIL 2
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Omvormer [V/W]	36 / 160	36 / 160	40 / 200
Hoeken [°]	0-85	0-85	0-85
Snijdiepte [mm]	310	310	350
Maximale snijlengte [mm]	1070 1070	1300
Beschermingsklasse IP	IP68	IP68	IP68
Afmetingen [breedte x diepte x hoogte; mm]	855x812x1340	850x815x1430	1050x940x1640
Gewicht [kg]	12,01	12,47	14,5
Parameter Beschrijving	Parameter waarde
Productnaam	Piepschuimsnijder
Model	MSW-ISU-HGIL 2.2	MSW-ISU-HGIL 3	MSW-ISU-HGIL 4
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Omvormer [V/W]	40 / 200	40 / 200	40 / 200
Hoeken [°]	0-85	0-85	0-85
Snijdiepte [mm]	350	330	330
Maximale snijlengte [mm]	1300 1300	1300
Beschermingsklasse IP	IP68	IP68	IP68
Afmetingen [breedte x dieptex hoogte; mm]	1050x955x1730	1395x800x1835	1450x800x1840
Gewicht [kg]	14,18	16,25	17,31
Parameter Beschrijving	Parameter waarde
Productnaam	Piepschuimsnijder
Model	MSW-ISU-HGIL 5	MSW-ISU-HGIL 6	MSW-ISU-HGIL 7
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Omvormer [V/W]	40 / 200	40 / 200	40 / 200
Hoeken [°]	0-85	0-85	0-85
Snijdiepte [mm]	330	330	330
Maximale snijlengte	1300	1300	1300
Beschermingsklasse IP [mm]	IP68 IP68 IP68
Afmetingen [breedte x dieptex hoogte; mm]	1330x1540x1830	1450x1190x1835	1450x1555x1830
Gewicht [kg]	16,3	17,61	18,71

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en{kunnen in sommige details afwijken van het werkelijkke product.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een Klein

risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanner u het apparaat gebruikt.

PRODUCTKENMERKEN MONTAGE

De afgebeelde of beschreiben accessoires worden nicht standard bij het product meegeleverd. De volgende montage-instructies gelden voor alle modellen en optionele uitrusting die beschikbaar zijn voor uw schuimsnijder. Houd er rekening mee dat uw schuimsnijder möglichn Niet over alle beschreiben functies en accessoires beschikt.

Een compleet overzicht van de beschikbare accessoires vindt u in ons accessoireprogramma. De exacte leveringsomvang vindt u in uw offerte en orderbevestiging.

Lees voor gebruik de gebruiksaanwijzing.

Waarschuwing: elektriciteit

Algemene waarschuwing

Gevaar voor letsel door hete draad/mes

Zorg voor een goede ventilatie van de werkplek

Draag oogbescherming, ademhalingsbescherming.

beschemende

handschoenen en

Alleen geschikt voor binnen

Dabbel geisoleerd

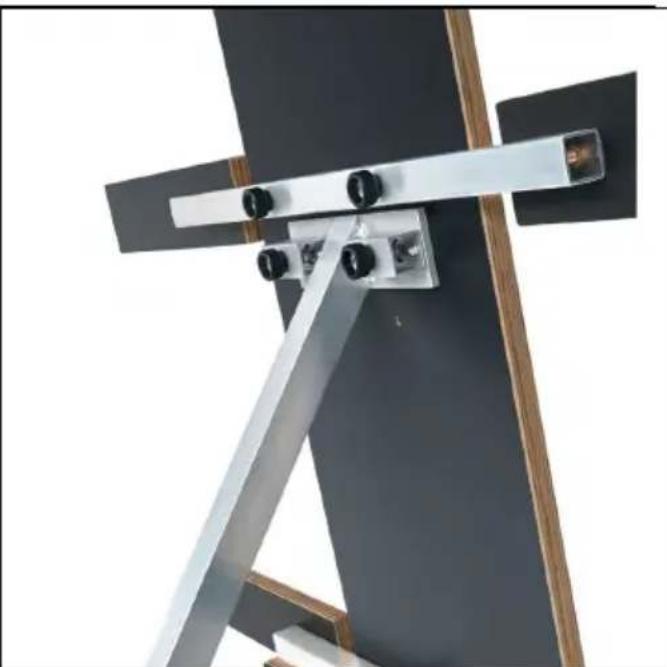

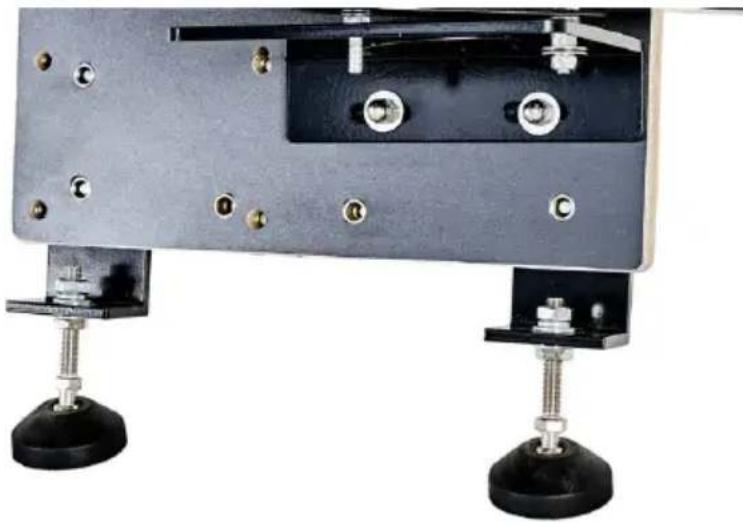

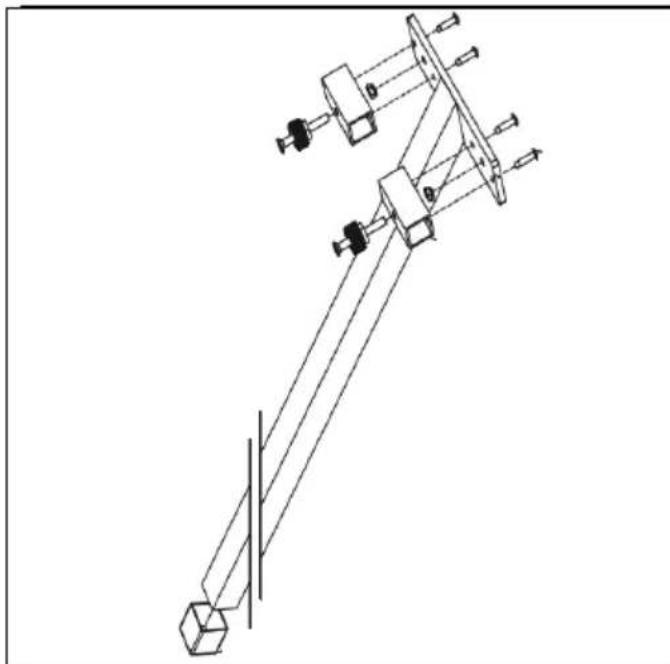

Montage voor :

MSW-ISU-HGIL 1 MSW-ISU-HGIL 1.1 MSW-ISU-HGIL 2 MSW-ISU-HGIL 2.2

MSW-ISU-HGIL 1.1 MSW-ISU-HGIL 2.2

Montage voor :

MSW-ISU-HGIL 3 MSW-ISU-HGIL 4 MSW-ISU-HGIL 5 MSW-ISU-HGIL 6 MSW-ISU-HGIL 7

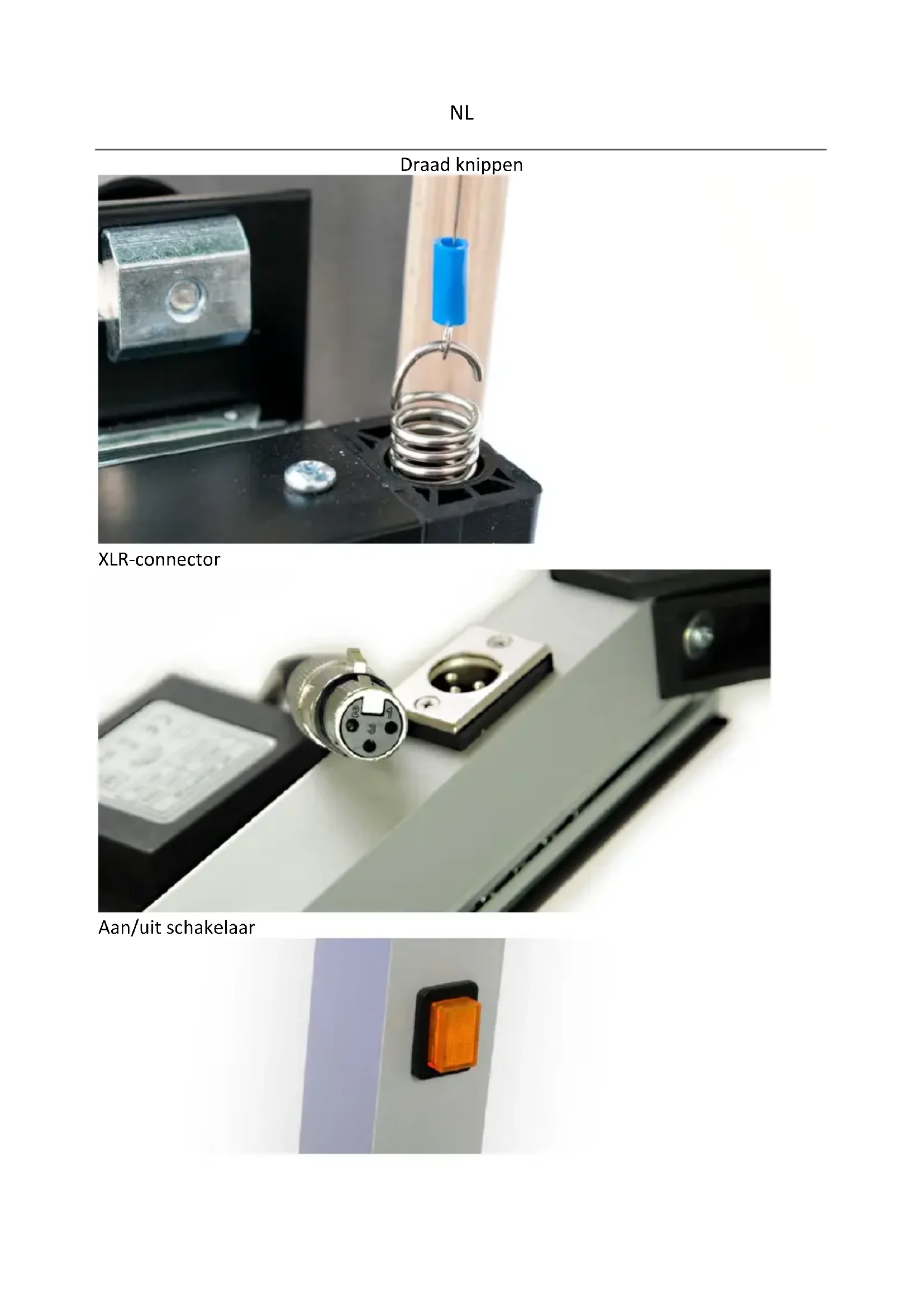

NL

MSW-ISU-HGIL 4 MSW-ISU-HGIL 6 MSW-ISU-HGIL 7

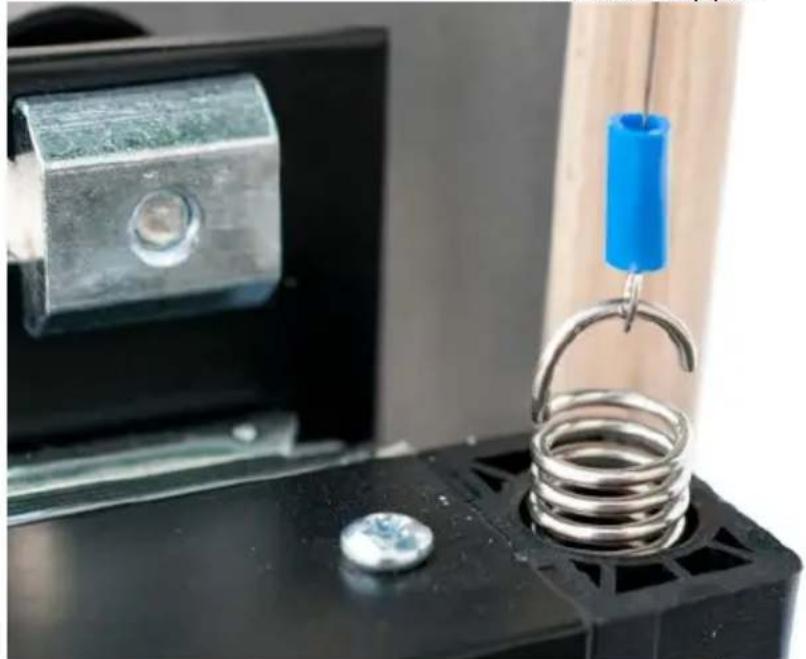

Draad knippen

XLR-connector
Aan/uit schakelaar

EISEN VAN DE OPERATOR

De bediener要去 de gebruiksaanwijzing gelezen en begrepen hebben en要去 de instructies waar altijd opvolgen. De bestuurder mag geen last hebben van zintuiglijke beperkingen of van beinvloeding vanijken/haar vaardigheden door factoren als slaapgebrek, vermoeidheid, alcohol, verdovende middelen of drugs.

De bediener要去 ook voor zorgen dat kinderen uit de buurt van het apparaat en de werkruimte worden gehonden. Jongeren mogen het apparaat Niet gebruiken, tenzij onder begeleiding van een gediplomeerde beroepsbeoefenaar.

OVERBLIJVENDE RISICO'S, MISBRUIK

Ook al is het apparaat volgens de veiligheidsvoorschriften vervaardigd, toch können er nog restrisico'sarendieietdirectzichtbaarzijn.Hetisbelangrijkomhetapparaat voorzichtig tebehandelen enveiligtegebruiken,zoalsbedoeld,enaarbijrekening te honden metde mogelijkkegevaren omletsel en schade te voorkomen.De gebruiksaanwijzingmoetveiligwordenbewaardeniederegebruikermoeteen exemplaar terreferentierbeschikkingskrijgen.

VEILIGHEIDSINSTRUCTIES

Lees en volg alle veiligheidsinformatie en instructies. Het Niet naleven van deze instructies kan leiden tot elektrische schokken, brand, letsel en/of schade. De gebruiksaanwijzing要去eig worden bewaard en iedere gebruiker要去 een exemplaar krijgen.

De term "apparaat" verwijst maar de stijve schuimsnijder, verwijl de term "gereedschap" verwijst maar accessoires, zoals draden

VEILIGHEID OP DE WERKPLEK

Beschem uzelf gegen de risico's van brand, letsel of schade:

1. Bij het smelten van hardschuim hunnen ontvlambare en/of gevaarlijke dampen vrijkomen. Volg altijd de instructies en veiligheidsinformatie van de fabrikant van het harde schuim.

2. Houd er rekening mee dat er zich brandbare of gevaarlijke dampen/stoffen in de buurt van de vloer konnen ophopen. Het apparaat mag nicht worden gebruikt:

Op werkplekken waar explosiegevaar bestaat.
In ruimtes met gesloten deuren en ramen of zonder voldoende ventilatie.

1. Houd de werkplek schoon en zorg ervoor dat deze goed verlicht is. Verwijder alle afstelgereedschappen, zoals sleutels, uit de werkruimte voordat u het apparaat inschakelt.

2. Plaats het apparaat op een stevige, vlakke en vuurvaste ondergrond om te voorkomen dat het omvalt.

3. Controller of er zich geen vreemde voorwerpen in het werkstuk bevinden voordat u met de werkzaamheden begint.

VEILIGHEID OP DE WERKPLEK

Kortsluiting kan brand, letsel of schade aan het apparaat veroorzaken.

1. De spanning van de stroombron要去 overeenkomen met de gegevens op het typeplaatje van het apparaat. De voeding要去 een beschemingsgeber bevatten. De stekker van het apparaat要去 in het stopcontact passen; gebruik geen adapterstekker
2. Ga voorzichtig om met het netsnoor. Trek Niet aan het snoer om het apparaat los te koppelen. Als u een verlengsnoer gebruikt, volg dan de veiligheidsinstructies van de fabrikant
3. Het is verboden het apparaat in vochtige ruimtes te gebruiken. Gebruik een aardlekschakelaar als u het apparaat in een vochtige omgeving gebruikt.
4. Zodra het apparaat is aangesloten op de voeding, vermijdt u fysiek contact met geaarde oppervlakken (zoals radiatoren). Houd het apparaat vast bij de geisoleerde handgrepen en raak het gereedschap nooit aan met enig lichaamsdeel.

VEILIGHEID VAN HET PERSONEEL

1. Zowel de operator als het personneel in de buurt要去en beschermende kleding, handschoenen, een veriligeidsbril, ademhalingsbescherming en veriligeidsschoenen met antislipzolen dragen. Draag geen sieraden, losekleding en LAST lang haar nicht onbedekt.
2. Voorkom het risico op letsel door onbedoelde activering of contact met hete gereedschappen:

Behandel het apparaat alsof het altijd heet is. Zodra het apparaat is aangesloten op de stroomvoorziening, mag u het gereedschap nooit met enig lichaamsdeel aanraken. Zorg ervoor dat het werkstuk Niet weglijkdt en houd uw handen uit de buurt van het snijvlak om te voorkomen dat u per ongeluk het gereedschap aanraakt. Werk nooit terwijl u op een ladder staat. Houd er rekening mee dat handschoenen en kleding geen volledige bescherming bieden gegen verwondingen door de verhitte snijdraad.
Als het snijden worden onderbroken of voordat u het apparaat opbergt, schakelt u het UIT en wacht u tot de draad is afgekoeld.

Let op : De draad kan nog steeds heetijken, zichs nadat het apparaat isuitgeschakeld! Haal de stekker uit het stopcontact voordat u het apparaat schoonmaakt of onderhoudt, het gereedschap verwisselt of een verstopping losmaakt.

Wanner u het apparaat op het lichtnet aansluit, moet de aan/uit-schakelaar op UIT staan.

VEILIGHEID VAN HET PERSONEEL

1. Controller voordat u het apparaat gebruikt alkijd of het apparaat, de gereedschappen en de stroomkabel onbeschadigd zich en goed functioneren. Indien een onderdeel Niet in goede staat verkeert, mag het apparaat en/of de onderdelen nicht worden gebruikt.

a. Controller het apparaat, de gereedschappen en de kabel op breuken, schade, scheuren, verrormingen, duidelijke tekenen van slijtage of andere gebreken.
b. Maak de ventilatiesleuven schoon en draai lose verbindingen vast. Controller de spanning op de snijdraad en draag tijdens dit proces een veiligheidsbril. Voer een testrunuit om eventuele onopgemerkte schade te identificeren

1. Onjuist of verkeerd gemonteerd gereedschap kan letsel veroorzaken. Gebruik uitsluitend het originele gereedschap dat door de fabrikant is gespecifieerd voor het type apparaat dat u gebruikt en het beoogde gebruik. Het gebruik van tussenlagen, adapters of soortgelijke modificaties is verboden

2. Reparaties mogen uitsluitend worden uitgevoerd door erkende werkplaatsen en met gebruikmaking van originele verrangingsonderdelen. Defecte of versleten gereedschappen要去en worden verwangen

EEN VERSTOPPING LOSMAKEN

1. Als het gereedschap vastloopt, volg dan de bovenstaande punten voordat u de draad uit het harde schuim trekt.

REAGEREN OP EEN NOODSITUATIE

1. Oogletsel要去 door een arts worden onderzoucht.
2. Brandwonden:

a. Bij een eerstegraadsverbranding koelt u het getroffen gebied met koud water.
b. Bij tweeede- of derdegraadsbrandwonden dient u onmiddelijk een arts te raadplegen.

HET VERVANGEN VAN DE HETE DRAAD

1. Verwijder voorzichtig alle oude, hete draden.

2. Bevestig de neue, hare draad aan een van de veren en cervolgens onder spanning aan de tegenoverliggende veer. Wees voorzichtig dat u de neue hare draad Niet buigt of beschadigt tijdens de installmentie

3. Houd er rekening mee dat er stroom op de draad staat. Een versleten draad kan plotseling breken en ernstig letsel veroorzaken. Draag.altijd een veiligheidsbril!

Lees alle instructies zorgvuldig door voordat u met het gebruik begint. Als u Niet alle instructies opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

AAN- EN UITSCHAKELEN

1. Om te starten, steekt u eenvoudigweg de transformatorconnector in de overeenkomstige aansluiting op de boog en sluit u de stekker aan op het stopcontact.
2. Houd de aan/uit-schakelaar ingedrukt. De snijdraad is binnen enkele seconden volledig functioneel. Trek de strik in de richting van het materiaal, dan worden het materiaal gespenen.
3. Schakel na elke snede de aan/uit-schakelaar UIT.

RISICO OP LETSEL DOOR HETE DRAAD: Wacht na elk gebruik van het apparaat tot de draad is afgekoeld. Draag.altijd handschoenen om uzelf te beschermen gegen brandwonden.

RISICO OP BRAND EN LETSEL : Laat het apparaat nooitchyter en berg het nooit op terwijl het is ingeschakeld. Zet altijd de aan/uit-schakelaaruit voordat u verdergaat met werkzaamheden aan het harde schuimpaneel. Als u dit nicht doet, kan dit leiden tot brand, schade aan het apparaat of ernstig letsel/brandwonden.

SNIJVARIANTEN

A

D

B

E

C

A. Rechte snede
B. Twee-staps snede
C. Concaaf gesneden
D. Diagonale snede
E. Afgeschuind

1. Voordat u begint, test u de snijsnelheid op een proefstuk om te bepalen wat de ideale snelheid is voor uw snijvorm. Als de randen Niet schoon zijn of als er verbrande plekken zich, duwt u de snij-inrichting te langzaam.
2. De snijnsnelheid en temperatuur zijn correct als u geen kracht hoeft te gebruiken om het hulpstuk door het materiaal te duwen. Het moet voelen alsof de draad door zachte boter snijdt. Als u te hard duwt, bestaat het risico dat de veren of de draadophanging sneller slijten. Bij een optimale snede ontstaat er weinig tot geen rook. Als er rook ontstaat of de snede Niet schoon is, snijdt u te langzaam of is de temperatuur van het gereedschap te hoog.
3. Om de temperatuur te verlagen, LAST U DE AAN/uit-schakelaar kort los tijdens het snijden. Als de waarstand tijdens het snijden toeneemt, drukt u nogmaals op de aan/uit-schakelaar.

4. Schakel de aan/uit-schakelaar 3-5 cm voordat u het einde van de snede bereiktuit om te voorkomen dat het gereedschap blijft kleven.

5. De transformator schakelt automatisch uit bij oververhitting. Nadat het apparaat is afgekoeld, kutu het wee inschakelen.

REINIGING, OPSLAG, TRANSPORT, ONDERHOUD

Vóró onderhoud, reiniging, transport en opslag:

Haal.altijd de stekkeruit het stopcontact en lees alle veiligheidsinformatie en instructies. Als u deze voorzorgsmaatregelen Niet opvolgt, kan dit leiden tot een elektrische schok,brand of ernstig letsel.

SCHOONMAAK:

1. Verwijder na elk gebruik eventuele resten van hard schuim van het apparaat en de gereedschappen.
2. Maak het apparaat na elk gebruik schoon met een vochtige doek. Gebruik geen stromend water of oplosmiddelen.

OPBEVARING

1. Voordat u het apparaat voor een langereperiode opbergt, dient u de schroefverbindingen los te makeen en het gereedschap te verwijderen.
2. Bewaar het apparaat en de gereedschappen op een koele, droge plaats, buiten bereik van kinderen.

VERVOER:

1. Zorg voor een veilige verpakking tijdens het transport en verwijder gereedschap.
2. Batterijen要去en veilig in de verpakking worden bewaard, met de contacten afgeplakt. Houd uijdens het transport aan de nationale regelgeving voor gevaarlijke stoffen.

ONDERHOUD:

1. Controller de snijdraad voor gebruik op slijtage en veroudering. Een versleten draad kan plotseling breken en ernstig letsel of blindheidveroorzaken. Versleten of oude draden können nicht worden gerepareerd. Deze要去en worden verrangen door(APUe. ledereen die zich op de werkplek bevindt, moet een veiligheidsbril dragen.
