NAVODILA ZA UPORABO ISUHGIL 1 MSW

Priere uporabe procitajte upute za uporabu.

Upozorenje: struja

Op cenito upozorenje

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevalanjem. Vloženi so bili razumlni napori, da se zagotovi točen prevailod; vendar noben avtomatiziran prevailod ni popoln niti ni namenjen nadomestitvi šloveskih prevalajcev. Uradni uporabniški priročnik je angleška razlicica. Kakrsna koli neskladja ali razlike, ustvarjene v prevailodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakrsna koli vprašanja v zvezis točnostjo informacij v uporabniškem priročniku, si oglejte angleško razlicico te vsebine, ki je uradna razlicica.

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Rezalnik stiroporja
Model	MSW-ISU-HGIL 1	MSW-ISU-HGIL 1.1	MSW-ISU-HGIL 2
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Pretvornik [V/W]	36 / 160	36 / 160	40 / 200
Koti [°]	0-85	0-85	0-85
Globina reza [mm]	310	310	350
Maks. dolžina reza [mm]	1070	1070	1300
Zaščitni razred IP	IP68	IP68	IP68
Mere [širina x globina x višina; mm]	855 x 812 x 1340	850 x 815 x 1430	1050 x 940 x 1640
Teža [kg]	12,01	12,47	14,5
Parameter Opis	Parameter vrednost
Ime izdelka	Rezalnik stiroporja
Model	MSW-ISU-HGIL 2.2	MSW-ISU-HGIL 3	MSW-ISU-HGIL 4
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Pretvornik [V/W]	40 / 200	40 / 200	40 / 200
Koti [°]	0-85	0-85	0-85
Globina reza [mm]	350	330	330
Maks. dolžina reza [mm]	1300	1300	1300
Zaščitni razred IP	IP68	IP68	IP68
Mere [širina x globina x višina; mm]	1050 x 955 x 1730	1395 x 800 x 1835	1450 x 800 x 1840
Teža [kg]	14,18	16,25	17,31
Parameter Opis	Parameter vrednost
Ime izdelka	Rezalnik stiroporja
Model	MSW-ISU-HGIL 5	MSW-ISU-HGIL 6	MSW-ISU-HGIL 7
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Pretvornik [V/W]	40 / 200	40 / 200	40 / 200
Koti [°]	0-85	0-85	0-85
Globina reza [MM]	330	330	330
Maks. dolžina reza	1300	1300	1300
Zaščitni razred IP [mm]	IP68	IP68	IP68
Mere [širina x globina x višina; mm]	1330 x 1540 x 1830	1450 x 1190 x 1835	1450 x 1555 x 1830
Teža [kg]	16,3	17,61	18,71

UPOSTEVAJTE! Risbe v tem priročniku so samo za ilustrácijo in se lahko v nekaterih podrobnostih razlikujujo od dejanskega izdelka.

POZOR! Kljub varni zasnovi naprave in njenim zašcitnim funkcjam ter kljub uporabi dodatnih elementov, ki šcitijo operaterja, pri uporabi naprave še vedno obstaja majhma nevarnost nasreće ali poskodbe. Bodite pozorni in pri uporabi naprave uporablajte zdrav razum.

LASTNOSTI IZDELKA SESTAVLJANJE

Prikazani ali opisani dodatki niso standardno priloženi izdelku. Naslednja navodila za sestavljanje zajemajo vse modele in dodatno opremo, ki je na voljo za vaš rezalnik pene. Upostevaljte, da vaš rezalnik pene morda ni opremljen z vsemi opisanimi funkcjami in dodatki.

Celoten pregled razpoložljivega cribora najdete v našem programu cribora. Točen obseg dobave najdete v vaši ponudbi in potriditvi narocila.

Pred uporabo preberite navodila za uporabo.

Opozorilo: elektrika

Splošno opozorilo

Nevarnost poškodb zaradi vroceŽice/rezila

Poskrbite za dobro prezračevanje delovnega mesta

Nositi zašcitio za oči, zašcitne rokavice, zašcitio za dihala

Primernoismo za notranje prostore

Dvojno izoliran

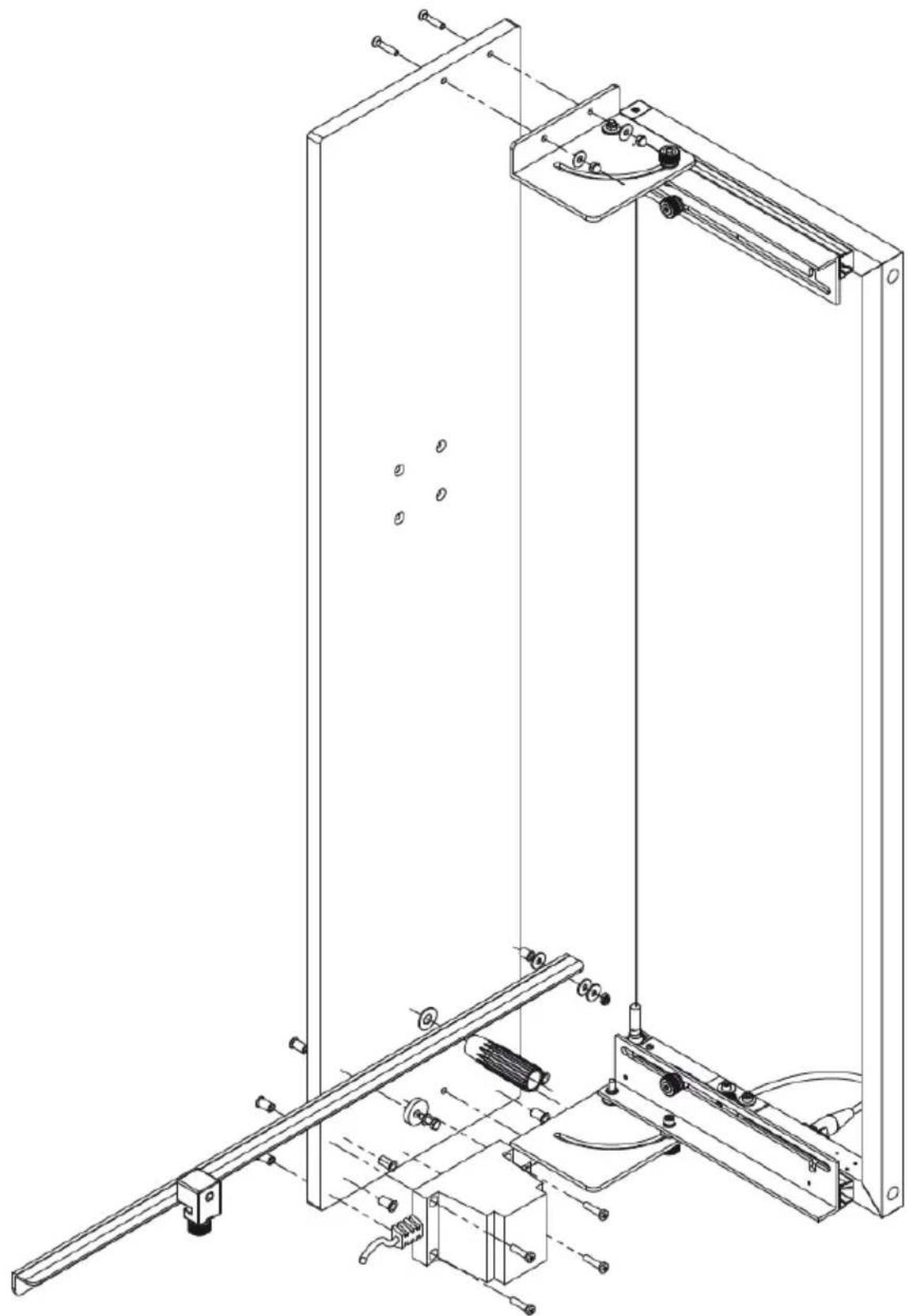

Montaža za :

MSW-ISU-HGIL 1 MSW-ISU-HGIL 1.1 MSW-ISU-HGIL 2 MSW-ISU-HGIL 2.2

MSW-ISU-HGIL 1.1 MSW-ISU-HGIL 2.2

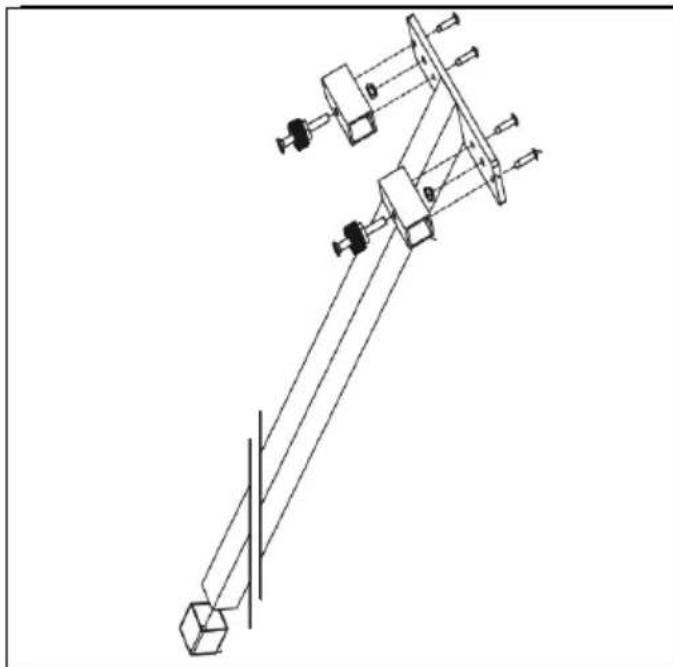

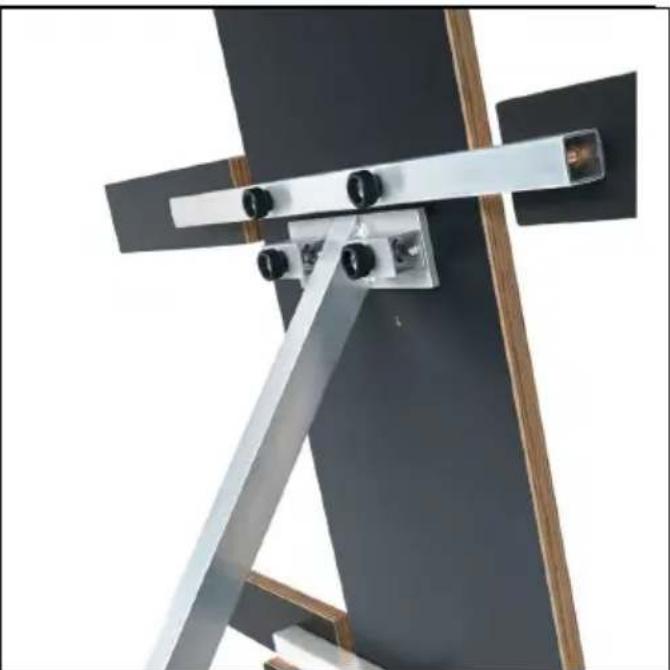

Montaža za :

MSW-ISU-HGIL 3 MSW-ISU-HGIL 4 MSW-ISU-HGIL 5 MSW-ISU-HGIL 6 MSW-ISU-HGIL 7

SL

MSW-ISU-HGIL 4 MSW-ISU-HGIL 6 MSW-ISU-HGIL 7

Rezalna zica

XLR-konektor
Stikalo za vklop/izklop

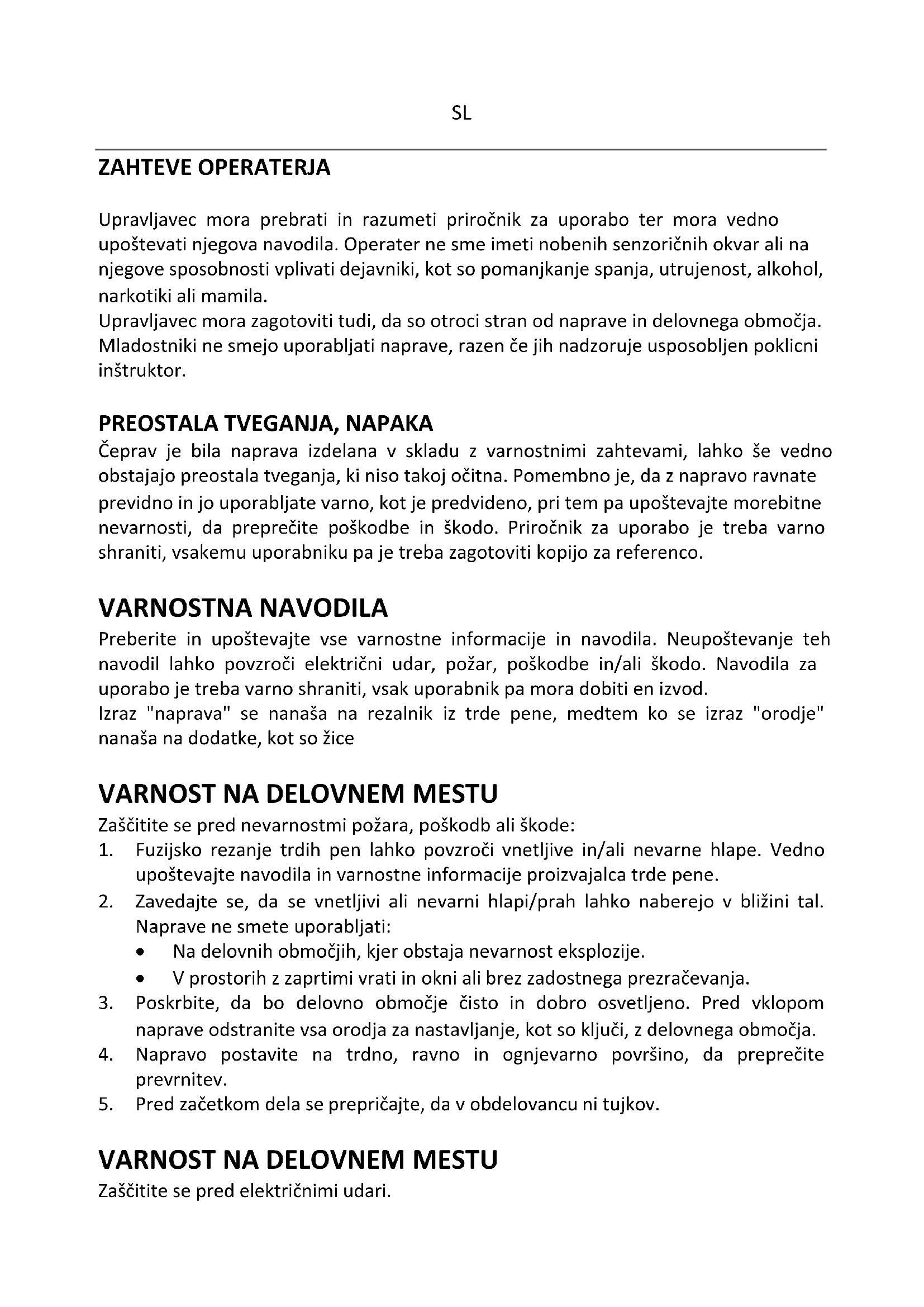

ZAHTEVE OPERATERJA

Upravljavec mora prebrati in razumeti priročnik za uporabo ter mora vedno upoštevati njegova navodila. Operater ne sme imeti nobenih senzoričnih okvar ali na njegove sposobnosti vplivati dejavniki, kot so pomanjkanje spanja, utrujenost, alkohol, narkotiki ali mamila.

Upravljavec mora zagotoviti tudi, da so otroci stran od naprave in delovnega območja. Mladostniki ne smejo uporabljati naprave, razenČe jih nadzoruje usposobljenPoklicni instruktor.

PREOSTALA TVEGANJA, NAPAKA

Čeprav je bila naprava izdelana v skladu z varnostnimi zahevami, lahko še vedno obstajajo preostala tveganja, ki niso takoj očitna. Pomembno je, da z napravo ravnate previdno in jo uporabljate varno, kot je predvideno, pri tem pa upoštevajte morebitne nevarnosti, da preprečite poškodbe in škodo. Priročnik za uporabo je treba varno shraniti, vsakemu uporabniku pa je treba zagotoviti kopijo za referencia.

VARNOSTNA NAVODILA

Preberite in upostevajte vse varnostne informacije in navodila. Neupostevanje teh navodil lahko povzroci elektrichi udar, požar, poskodbe in/ali škodo. Navodila za uporabo je treba varno shraniti, vsak uporabnik pa mora dobiti en izvod.

Izraz "naprava" se nanaša na rezalnik iz trde pene, medtem ko se izraz "orodje" nanaša na dodatke, kot soŽice

VARNOST NA DELOVNEM MESTU

Zaščitite se pred nevarnostmi požara, poškodb ali škode:

1. Fuzijsko rezanje trdih pen lahko povzroci vnetljive in/ali nevarne hlape. Vedno upostevalje navodila in varnostne informacije proizvajalca trde pene.

2. Zavedajte se, da se vnetljivi ali nevarni hlapi/prah lahko naberejo v blizini tal. Naprave ne smete uporabljati:

3. Na delovnih območjih, kjer obstaja nevarnost eksplozije.
   V prostorih z zaprtimi vrati in okni ali brez zadostega prezračevanja.

4. Poskrbite, da bo delovno območje Čisto in dobro osvetljeno. Pred vklopom naprave odstranite vsa orodja za nastavljanje, kot so ključi, z delovnega območja.

5. Napravo postavite na trdno, ravno in ognjevarno povrsino, da preprecite prevrnitev.
6. Pred začetakom dela se prepričajte, da v obdelovancu ni tujkov.

VARNOST NA DELOVNEM MESTU

Zašcitite se pred elektricnimi udari.

Kratki stiki lahko povzročijo požar, telesne poskodbe ali poskodbe naprave.

1. Napetost vira napajanja se mora ujemati s podatki na tipski tabici naprave. Napajalnik mora vsebovati zašcitni vodnik. Vtič naprave se mora prilegati vticnici; ne uporabljaje adapterskega vtica
2. Z napajalnim kablom ravnajte previdno; izogibajte se odklopu naprave z vlečenjem za kabel. Če uporabljate podaljšek, upoštevajte varnostna navodila proizvajalca
3. Delovanje naprave v mokrih prostorih je prepovedano. Če napravo uporabljate v mokrih ali mokrih okoljih, uporabite odklopnik za okvarjeni tok
4. Ko je naprava priključena na napajanje, se izogibajte fizičnemu stiku z ozemljenimi povrsinami (kot so radiatorji). Napravo držite za izolirane ročaje in se je nikoli ne dotikajte z nobenim delom telesa

VARNOST OSEBJA

1. Upravljavec in osebje v blizini mora nositi zašcitno obleko, rokavice, zašcitna očala, zašcitо za dihala in nedrseće varnostne Čevlje. Ne nosite nakita, ohlapnih oblačil in ne pušćajte dolgih las nepokritih.
2. Izogibajte se nevarnosti poskodb zaradi nenamerne aktivacije ali stika z vročimi orodji:

Z napravo ravnajte, kot da je orodje vedno vroce. Ko je naprava priključena na napajanje, se orodja nikoli ne dotikajte z nobenim delom telesa. Zavarujte obdelovanec pred zdrsom in držite roke proc od območja rezanja, da se nahote dotaknete orodja. Nikoli ne delajte stoje na lestvi. Upoštevajte, da rokavice in oblačila ne morejo zagotoviti popolne zašcite pred poskodbami zaradi segrete rezalneŽice.
Ce je rezanje prekinjeno ali preden napravo posjavite, jo izklopite in počakajte, da sežica ohladi.

Pozor: Zica lahko ostane vroca tudi po izklopu naprave! Pred ciscenjem ali vzdhrzevanjem naprave, zamenjavo orodja ali sprostitvijo blokade izključite napajalni kabel.

Ko prikljucite napravo na napajanje, mora biti stikalo za vklop/izklop nastavljeno na OFF.

VARNOST OSEBJA

1. Pred uporabo naprave se vedno prepričajte, da so naprava, orodje in napajalni kabel nepoškodovani in delujejo pravilno. Če kateri koli del ni v dobrem stanju, naprave in/ali teh delov ne smete uporabljati.

a. Preglejte napravo, orodja in kabel glede morebitnih zlomov, poskodb, razpok, deformacij, očitnih znakov obrabe ali drugih poskodb
b. Očistite prezračevalne reže in zategnite vse ohlapne povezave. Preverite napetost na rezalniŽici in med tem postopkom nosite zašcitna očala. Izvedite preizkus, da ugotovite morebitne nezaznane poskodbe

1. Nepravilno ali nepravilno namesceno orodje predstavlja nevarnost poškodb. Uporabljajte samo originalno orodje, ki ga je dolocil proizvajalec za vaš tip naprave in prevideno uporabo. Uporaba vmesnih slojev, adapterjev ali podobnih modifikacij je prepovedana

2. Popravila smejo izvajati samo pooblascene delavnice z uporabo originalnih nadomestnih delov. Okvarjena ali obrabljena orodja je treba zamenjati

RAHLJANE BLOKADE

1. Če se orodje zatakne, sledite zgornjim točkam, preden izvlečeteŽico iz trde pene.

ODZIV NA NUJNE PRIMERE

1. Poškodbe oči mora pregledati zdravnik.
2. Opekline:

a. Pri opeklinah 1. stopnje prizadeto mesto ohladite s hladno vodo.
b. Pri opeklinah 2. ali 3. stopnje takoj poiščite zdravniško pomoč.

1. Previdno odstranite preostalo staro vrocoŽico.

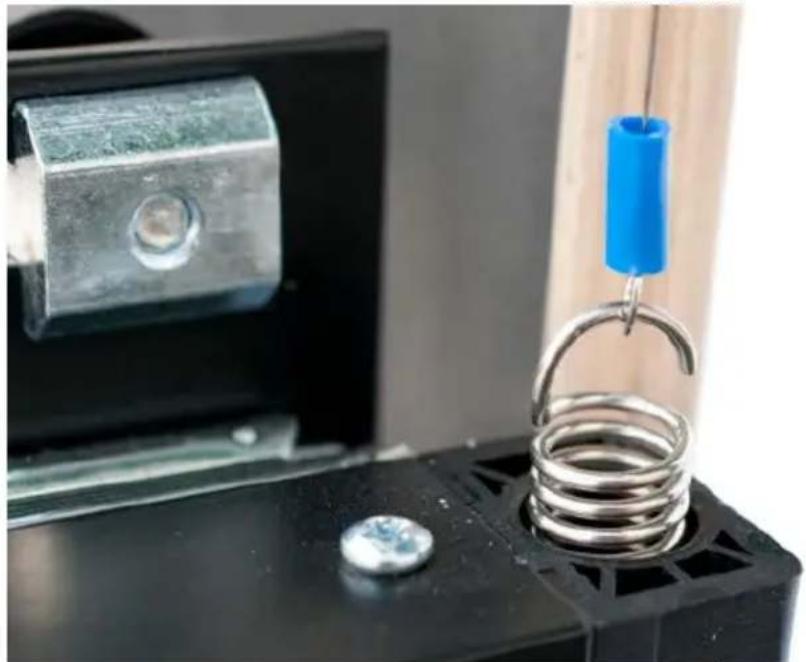

2. Novo vročo Žico pritrdite na eno od vzmeti in nato pod napetostjona nasprotno vzmet. Pazite, da med namestitvijo ne upognete ali poskodujete nove vroče Žice

3. Uposteavajte, da jeŽica pod napetostjo. OblabrjenaŽica se lahko nenadoma zlomi in povzroci resne poskodbe. Vedno nosite zašcitna očala!

ZACETEK DELOVANJA

Pred začetakom dela natančno preberite vsa navodila. Neuostoševanje vseh navodil lahko povzroči elektrichi udar, požar in/ali resne telesne poškodbe.

PRIKLOPNIZKLOP

1. Za zagon preprosto prikljucite konektor transformatorja v ustrezno vticnico na premcu in prikljucite napajalni vtic v elektricno vticnico.
2. Pritisnite in držite stikalo za vklop/izklop. Rezalna Žica bo popolnama funkcionalna v nekaj sekundah. Potegnite lok v smeri materiala in material bo odrezan.
3. Po vsakem rezu izklopite stikalo za vklop/izklop.

NEVARNOST POSKODBE Z VROCO ZICO: Ob vsaki uporabi naprave počakajte, da sežica ohladi. Vedno nosite rokavice, da se zašcitite pred opeklinami.

NEVARNOST POŽARA IN POSKODB: Nikoli ne pušćajte ali shranjujte naprave, ko je vklopljena. Preden nadaljujete z delom na plošći iz trde pene, vedno izklopite stikalo za vklop/izklop. Če tega ne storite, lahko pride do požara, poskodbe naprave ali resnih poskodb/opeklin.

KROJENE RAZLICICE

A

D

B

E

C

A. Ravni kroj
B. Rez v dveh korakih
C. Konkavni rez
D. Diagonalni rez
E. Bevel

NASVET PRI DELU IN ODPRAVLJANJE TEžAV

1. Preden začnete, preizkusite hitrost rezanja na vzorčnem kosu, da dolocite idealno hitrost za vašo obliko rezanja. Če robovi niso Čisti ali Če so ožgana mesta, rezalno napravo potiskate prepočasi.
2. Hitrost rezanja in temperatura sta pravilni, ce vam ni treba uporabiti nobene sile, da bi vpenjalo potisnili skozi material. Imeti mora obcutek, kot da za reze mehko maslo. Premocno potiskanje tvega pospešeno obrabo vzmeti ali zične obese. Optimalen rez mora proizvajati malo ali nic dima. Ce se pojav dim ali je rez necist, režete prepočasi ali pa je temperatura orodja previsoka.
3. Če Želite znižati temperaturo, med rezanjem na katko spustite stikalo za vklop/izklop. Če se upor med rezanjem poveča, znova pritsnite stikalo za vklop/izklop.

4. Izklopite stikalo za vklop/izklop 3-5 cm preden dosezete konec reza, da preprecite oprijem na orodje.

5. V primeru pregretja se transformator samodejno izklopi. Ko se ohladi, lahko napravo ponovno vklopite.

CISČENJE, SKLADISČENJE, TRANSPORT, VZDRŽEVANJE

Pred vzdrujevanjem, cišćenjem, transportom in skladisćenjem:

Vedno izvlecite napajalni vtič in preberite vse varnostne informacije in navodila. Neupoštevanje teh varnostnih ukrepov lahko povzroči elektrčni udar, požar ali resne poskodbe.

CISCENJE:

1. Po vsaki uporabi odstranite ostanke trde pene z naprave in orodja.
2. Po vsaki uporabi napravo očistite z vlážno krpo. Izogibajte se uporabi tekoče vode ali topil.

SHRANJEVANJE:

1. Preden napravo shranite za daljČasa, popustite vijačne povezave in odstranite orodje.
2. Napravo in orodje hranite na hladnem in suhem mestu, izven dosegaa otrok.

PREVOZ:

1. Med transportom poskrbite za varno embalažo in odstranite orodje.
2. Baterije morajo biti varno shranjene v embalazi s prelepljenimi kontakti. Med prevozom upostevalaje nacionalne predpise o nevarnih snoveh.

VZDRŽEVANJE:

1. Pred uporabo preverite rezalno zico glede obrabe in staranja. Obrabljena zica se lahko nenadoma zlomi in povzroci resne poskodbe ali slepoto. Obrabljenih ali starih zic ni mogoce popraviti; jih je treba zamenjati z novimi. Vsi v delovnem prostoru morajo nositi zašcitna očala.
