GEBRUIKSAANWIJZING ISU-GIL ALU1 S1 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

TECHNISCHE GEGEVENS

Beschrijving parameter Waarde parameter
Productnaam	Piepschuimsnijder	Piepschuimsnijder	Heet mes
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Invoer	Wisselstroom ~230V / 50Hz
Uitvoer	Adapter:DC 40V 5A 200W	Adapter:DC 40V 5A 200W	250W
Beschermingsklasse	II
Beschermingsgraad IP	IP68		X0
Afmetingen [breedte x diepte x hoogte; mm]	1557x1330x1800 1557x1345x1800		43x253x90
Gewicht [kg]	14,9	16,3
Snijdiepte [mm]	330		200
Maximale snijlengte [mm]	1350	1350
Maximale bladtemperatuur [°C]	500
Thermische bescherming √			X(S2 15s aan / 45s uit)
Snijhoek [°]	0-45		-

De machine is bedoeld voor het snijden van niet-geplastificeerd schuim (bijvoorbeeld polystyreen of piepschuim). De niet-geplastificeerde schuimplaten moeten vrij zijn van lijm, lijmresten of andere verontreinigingen.

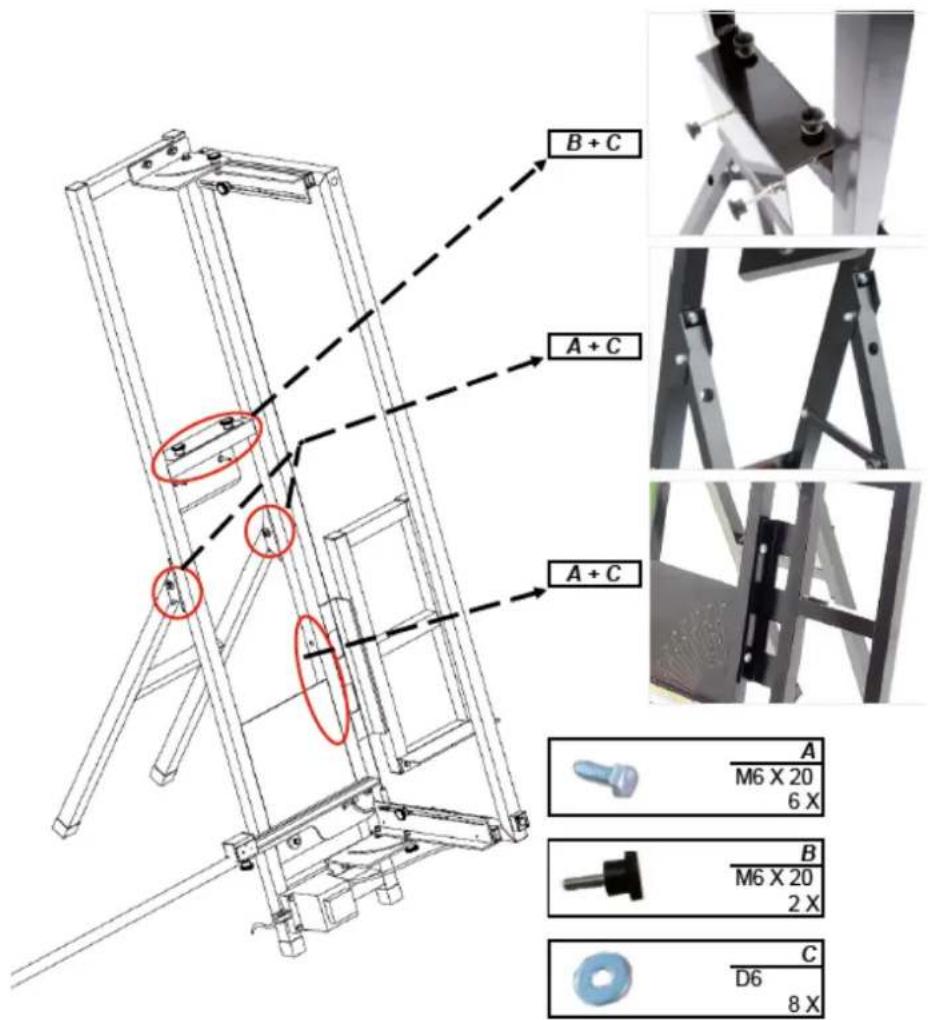

MONTAGE

Piepschuimsnijder

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Heet snijmes

LET OP: Installeer de accessoires alleen op het apparaat als het apparaat is uitgeschakeld en afgekoeld! Gebruik geschikte handschoenen ter bescherming.

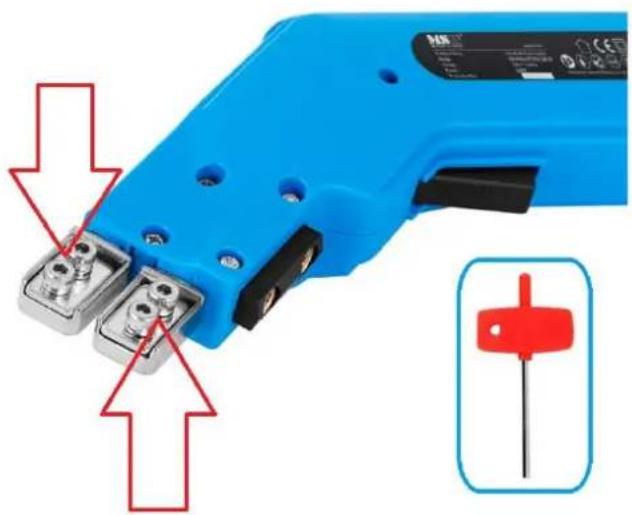

- Draai met behulp van de meegeleverde inbussleutel de 4 bouten los die op de onderstaande afbeelding zijn aangegeven:

- Plaats de gewenste uiteinden van het snijaccessoire (metaal) in de sleuven en draai de 4 eerder losgedraaide bouten stevig vast, zodat het apparaat en het accessoire volledig contact maken:

BEDIENING (Piepschuimsnijder)

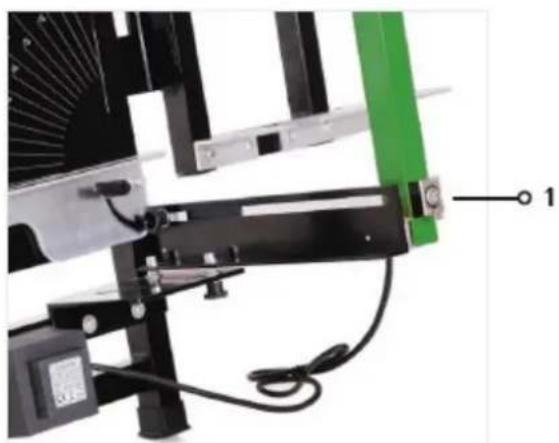

Aan- en uitzetten

1. Voor het opstarten hoeft u alleen maar de XLR-connector (1) van de transformator in de overeenkomstige aansluiting op de boog te steken en de stekker in het stopcontact te steken.
2. Druk op de aan/uit-schakelaar (2) en houd deze ingedrukt. De snijdraad is binnen enkele seconden volledig functioneel
3. Trek de boog in de richting van het materiaal – het materiaal wordt gesneden.
4. LET OP: brandgevaar! Laat de aan/uit-schakelaar na elke snede los; de snijdraad koelt binnen enkele seconden af.

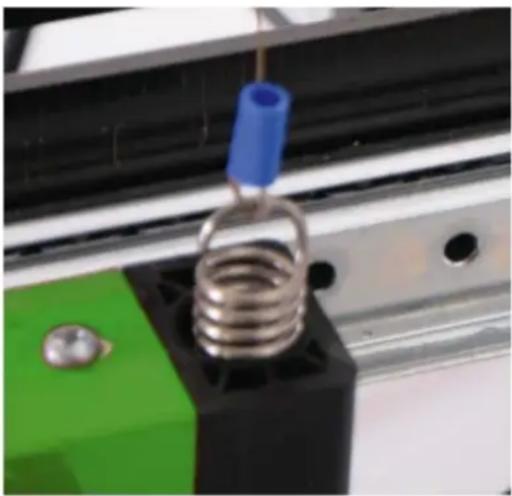

Vervangen van de hete draad

Voordat u met werkzaamheden aan het apparaat begint, dient u de stekker uit het stopcontact te halen en alle instructies te lezen. Het niet naleven van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

1. Verwijder voorzichtig alle oude, hete draad.
2. Haak de nieuwe hete draad aan een van de veren en vervolgens onder spanning aan de andere kant lente. Let op dat u de nieuwe, hete draad niet buigt of beschadigt tijdens de installatie.

a) Stel de temperatuurregelaar in op de gewenste temperatuur. De temperatuurregelregelaar heeft 16 klikstanden die overeenkomen met de gegradeerde ribbels op het oppervlak. Hoe kleiner de rand, hoe lager het verwarmingsvermogen.
b) Plaats het zaagblad op het werkstuk.
c) Schakel de verwarmingsknop in en laat het gereedschap een paar seconden opwarmen voordat u begint met zagen (het is raadzaam om eerst een testsnede te maken op afvalstukken).
d) Zorg voor een constante temperatuur en snelheid. Te veel nevel/damp kan worden veroorzaakt door een lage snelheid of een te hoge temperatuur. Dit resulteert in onregelmatige/ongelijke snijpaden. U kunt dit probleem oplossen door de temperatuur van het mes te verlagen of door de trekker los te laten.
e) Laat de verwarmingsknop los voordat de laatste 3-5 cm van de snede voltooid is.
f) De juiste temperatuur en snijsnelheid verbeteren niet alleen de productiviteit, maar verlengen ook de levensduur van het gereedschap.
g) De snijtijd mag niet langer zijn dan 15 seconden.

SNIJVARIANTEN

Boeg – pas de hoek naar rechts en links aan tot 0 graden. Markeer de gewenste afmetingen op het polystyreenvel. Til de boog op om het te snijden materiaal onder de snijdraad door te trekken. Plaats het materiaal op de plaatsingshoek en trek het naar voren tot de gewenste maat. Druk op de drukknop en houd deze ingedrukt (snijdraad wordt warm). Trek de beugel in de richting van het materiaal – het materiaal wordt gesneden. Laat de drukknop los.

Boeg – pas de hoek naar rechts en links aan tot 0 graden. Markeer de gewenste trede (hoogte en lengte) op het polystyreenvel. Til de boog op om het te snijden materiaal onder de snijdraad door te trekken tot aan de gemarkeerde lengte. Druk op de drukknop en houd deze ingedrukt (het snijdraad wordt warm). Trek de boog in de richting van het materiaal – de stapdiepte wordt gesneden. Wanneer u de gewenste diepte bereikt, trekt u het materiaal naar links totdat de trede volledig is doorgesneden. Uitgave

	drukknop.
	TWEE-STAPPEN SNIJDENBoeg – pas de hoek naar rechts en links aan tot de gewenste hoek. Hiervoor is de meegeleverde hoekaanslag nodig. Boog optillen om het materiaal te trekkenonder de snijdraad doorgesneden worden tot aan het begin van de snede. Druk op de drukknop en houd deze ingedrukt (het snijdraad wordt warm). Trek de boog in de materiaalrichting – er wordt een afschuining gemaakt. Laat de drukknop los.
	SCHUINBoeg – pas de hoek naar rechts en links aan tot 0 graden. Markeer de gewenste snede op het polystyreenvel. Til de boog op om het te snijden materiaal onder de snijdraad door te trekken. Pas het materiaal zo aan dat de gewenste snede precies onder de draad knippen. Druk op de drukknop en houd deze ingedrukt (het snijdraad wordt warm). Trek de boog in de materiaalrichting – het materiaal wordt gesneden. Laat de drukknop los.
	CONCAAF SNIJDENBoeg – pas de hoek naar rechts en links aan tot 0 graden. Markeer de benodigde holle groef op het polystyreenvel. Til de boog op om het te snijden materiaal onder de snijdraad door naar de gemarkeerde plaats te trekken. Druk op de drukknop en houd deze ingedrukt (het snijdraad wordt warm). Trek de boog in de materiaalrichting – de stapdiepte wordt gesneden. Wanneer u de gewenste diepte bereikt, trekt u het materiaal naar rechts in de richting van de gemarkeerde plaats totdat de gewenste diepte is bereikt. Trek de strik omhoog uit de stof. Laat de drukknop los.

ONDERHOUD

Schoonmaak

a) Trek de stekker uit het stopcontact en laat het apparaat volledig afkoelen voordat u het apparaat reinigt, afstelt of accessoires vervangt, en wanneer u het apparaat niet gebruikt.
b) Trek voor iedere reiniging en wanneer het apparaat niet in gebruik is de stekker uit het stopcontact.
c) Gebruik voor het reinigen van de oppervlakken uitsluitend niet-bijtende schoonmaakmiddelen.
d) Na elke reiniging moeten alle onderdelen goed worden gedroogd voordat het apparaat wordt gebruikt
e) opnieuw.
f) Bewaar het apparaat op een droge en koele plaats, beschermd tegen vocht en direct zonlicht.
g) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water. Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.
h) Reinig de ventilatieopeningen met een borstel en perslucht (maximaal 3 bar).
i) Regelmatige inspecties van de unit uitvoeren, waarbij u de technische geschiktheid en eventuele schade controleert.
j) Gebruik een zachte, vochtige doek om het apparaat schoon te maken.
k) Maak het apparaat niet schoon met zure stoffen, medische producten, verdunningsmiddelen, brandstof, olie of andere chemicaliën, omdat dit schade aan het apparaat kan veroorzaken.
I) Maak de messen schoon en verwijder opgehoopt materiaal met behulp van de (meegeleverde) staalborstel.

Beschikbaarheid

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu. Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
