NÁVOD NA OBSLUHU ISU-GIL ALU1 S1 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

TECHNICKÉ ÚDAJE

Popis parametra Hodnota parametra
Názov produktu Rezačka polystyrénu		Rezačka polystyrénu	Horúci nôž
Model	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Vstup	AC ~230V / 50Hz
Výstup	adaptér:DC 40V 5A 200W	adaptér:DC 40V 5A 200W	250 W
Trieda ochrany	II
Stupeň ochrany IP	IP68		X0
Rozmery [šírka x híbka x výška; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Hmotnosť [kg]	14,9	16,3
Híbka rezu [mm]	330		200
Maximálna dĺžka rezu [mm]	1350	1350
Maximálna teplota čepele [°C]	500
Tepelná ochrana v			X(S2 15 szapnuté / 45 svypnuté)
Uhol rezu [°]	0-45		-

Stroj je určený na rezanie nemäkčenej peny (napr. Polystyrén alebo Styrodur). Dosky z nemäkčenej peny musia byť bez lepidla, zvyškov lepidla alebo akéhokol'vek iného druhu kontaminácie.

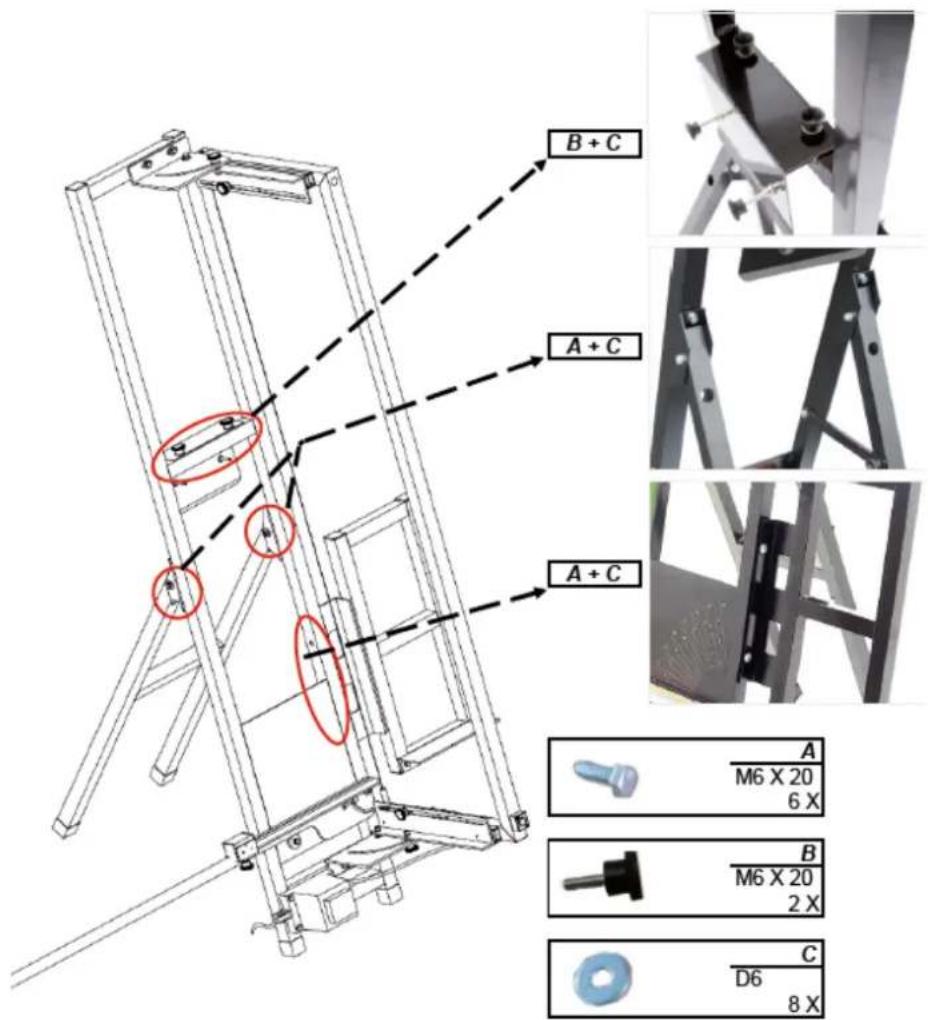

MONTÁŽ

Rezačka polystyrénu

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Horúci rezací nôž

UPOZORNENIE: Príslušenstvo inštalujte do zariadenia iba vtedy, keď je vypnuté a vychladnuté! Na ochranu používajte vhodné rukavice.

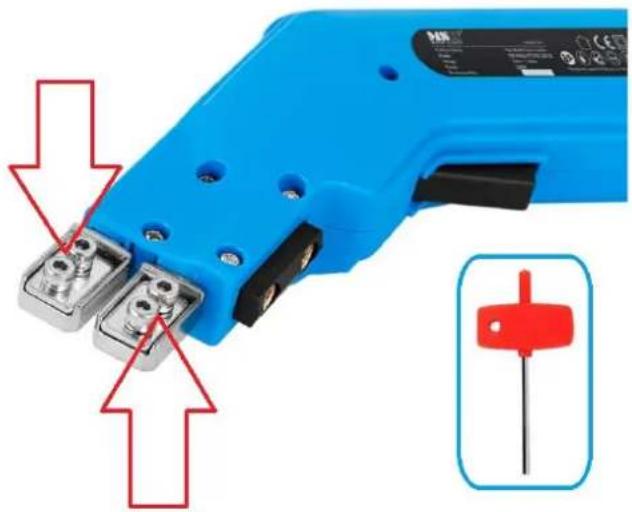

- Pomocou priloženého šesthranného klúča uvoľnite 4 skrutky uvedené na obrázku nižšie:

- Vložte požadované konce rezného príslušenstva (kovové) do štrbín a bezpečne utiahnite 4 predtým uvoľnené skrutky tak, aby zariadenie a príslušenstvo mali úplný kontakt:

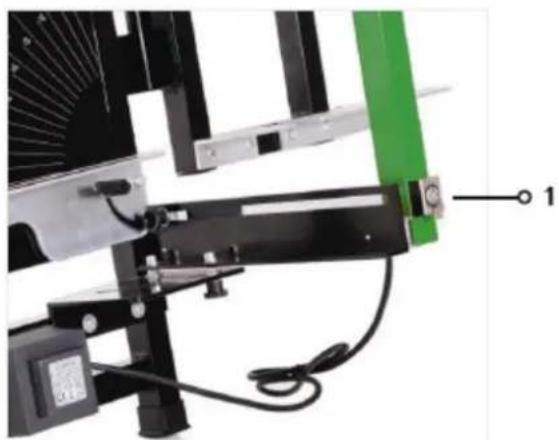

1. Pre spustenie je potrebné iba zasunúť XLR-konektor (1) transformátora do príslušnej zásuvky na oblúku a zástrčku zapojiť do elektrickej zásuvky.
2. Stlačte vypínač (2) a držte ho stlačený. Rezací drôt je plne funkčný v priebehu niekolkých sekúnd
3. Mašličku tahajte v smere materiálu – materiál sa odreže.
4. POZNÁMKA: Nebezpečenstvo požiaru! Po vykonaní každého rezu uvolnite vypínač; rezací drôt v priebehu niekolkých sekúnd vychladne.

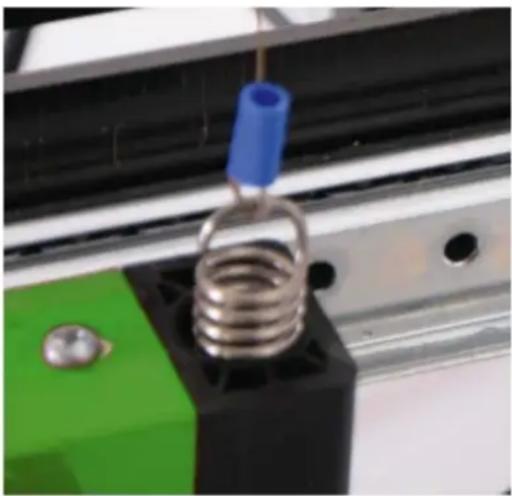

Výmena horúceho drôtu

Pred akoukol'vek prácou na samotnom stroji vytiahnite sietovú zástrčku a prečítajte si všetky pokyny. Nedodržanie nižšie uvedených pokynov môže spôsobit zásah elektrickým prúdom, požiar alebo vážne zranenia.

1. Opatrne odstráňte všetky zvyšky starého horúceho drôtu.
2. Zaveste nový horúci drôt na jednu z pružín a potom pod napätím na opačnú jar. Dávajte pozor, aby ste neohli alebo nepoškodili nový horúci drôt počas inštalácie.

PREVÁDZKA (horúci rezací nôž)

a) Nastavte volič teploty na požadovanú teplotu - volič teploty má nastavenia 16 kliknutí, ktoré zodpovedajú odstupňovaným výstupkom na povrchu. Čím menší je hrebeň, tým nižšie je nastavenie vykurovacieho výkonu.
b) Umiestnite kotúč na obrobok.
c) Zapnite vyhrievaciu spúšť a zahrejte náradie niekol’ko sekúnd pred začatím rezania (odporúča sa vykonať skúšobný rez na odpadových kúskoch).
d) Udržujte stálost teploty a rýchlosti. Príliš veľa hmly/par môže byť spôsobené nízkou rýchlostou alebo nadmernou teplotou. Výsledkom budú nepravidelné/nerovnomerné dráhy rezu. Tento problém môžete vyriešit znížením teploty čepele alebo uvoľnením spúšte.
e) Pustite vyhrievaciu spúšť pred dokončením posledných 3-5 cm rezu.
f) Správna teplota a rýchlosť rezania nielen zlepšujú produktivitu, ale aj predlžujú životnosť nástroja.
g) Čas rezania by nemal presiahnut 15 sekúnd.

VARIANTY REZANIA

a) Pred čistením, nastavovaním alebo výmenou príslušenstva a ked sa jednotka nepoužíva, vytiahnite sietovú zástrčku a nechajte jednotku úplne vychladnút.
b) Pred každým čistením a ked' zariadenie nepoužívate, vytiahnite sieťovú zástrčku.
c) Na čistenie povrchov používajte iba nekorozívne čistiace prostriedky.
d) Po každom čistení by mali byť všetky časti pred použitím jednotky dobre vysušené
e) znova.
f) Zariadenie skladujte na suchom a chladnom mieste chránenom pred vlhkostou a priamym slnečným žiarením.
g) Jednotku nestriekajte prúdom vody ani ju neponárajte do vody. Dbajte na to, aby sa cez vetracie otvory v kryte nedostala voda.
h) Vetracie otvory vyčistite kefou a stlačeným vzduchom (nepresahujúcim 3 bary).
i) Vykonávať pravidelné prehliadky jednotky, kontrolu technickej spôsobilosti a prípadných poškodení.
j) Na čistenie zariadenia používajte mäkkú vlhkú handričku.
k) Nečistite jednotku kyslými látkami, medicínskymi produktmi, riedidlami, palivom, olejom alebo inými chemikáliami, pretože to môže spôsobit poškodenie jednotky.
I) Pomocou drôtenej kefy (súčasť balenia) očistite nánosy nožov od nahromadeného materiálu.

Likvidácia

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
