ISU-GIL ALU1 S1 - Strumento di taglio termico MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile da taglio termico (taglierino a filo caldo e coltello caldo)
Modello	MSW-ISU-GIL ALU1 S1
Marca	MSW
Alimentazione	CA 230 V / 50 Hz tramite adattatore CC 40 V 5 A 200 W
Potenza (coltello caldo)	250 W
Classe di protezione	II
Dimensioni (L x l x H) (coltello caldo)	43 x 253 x 90 mm
Temperatura massima della lama	500 °C
Materiali compatibili	Schiuma non plastificata (polistirene, Styrodur), senza colla né residui
Funzioni principali	Taglio dritto, in movimento, a smusso, concavo con il filo caldo; taglio manuale con il coltello caldo
Angolo di taglio (filo caldo)	0 a 45°
Profondità di taglio (filo caldo)	330 mm (modello ALU1) / 200 mm (modello ALU1 S1)
Lunghezza massima di taglio (filo caldo)	1350 mm
Protezione termica	Sì per il filo caldo; coltello caldo: ciclo 15 s acceso / 45 s spento
Grado di protezione IP (filo caldo)	IP68
Accessori forniti	Chiave esagonale, spazzola metallica, battuta angolare (per taglio a smusso)
Ricambi disponibili	Filo caldo di ricambio; lame del coltello caldo (non fornite)
Manutenzione e pulizia	Scollegare e lasciare raffreddare prima della pulizia; utilizzare un panno morbido e umido; non utilizzare prodotti corrosivi; pulire le lame con la spazzola metallica
Condizioni di conservazione	Luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta
Sicurezza elettrica	Classe di protezione II; non immergere né spruzzare acqua sull'apparecchio

Domande frequenti - ISU-GIL ALU1 S1 MSW

Come usare il coltello caldo?

Regolare la temperatura con la manopola (16 tacche). Posizionare la lama sul pezzo, premere il grilletto di riscaldamento e attendere qualche secondo prima di tagliare. Rilasciare il grilletto prima della fine del taglio.

Qual è la temperatura massima del coltello caldo?

La temperatura massima della lama è di 500 °C. Utilizzare un'impostazione adatta al materiale per evitare fumo eccessivo.

Come sostituire il filo caldo?

Scollegare l'apparecchio e lasciarlo raffreddare. Rimuovere il vecchio filo, agganciare il nuovo filo a una molla, poi tenderlo verso l'altra molla. Fare attenzione a non piegare il filo.

Quali materiali posso tagliare con questo utensile?

L'apparecchio è progettato per la schiuma non plastificata come il polistirene o lo Styrodur. Non tagliare materiali contenenti colla o residui.

Cosa fare se la lama del coltello caldo non si riscalda?

Verificare l'alimentazione elettrica e l'adattatore. Assicurarsi che il grilletto sia premuto. Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'utensile?

Scollegare e lasciare raffreddare. Utilizzare un panno morbido e umido per le superfici. Pulire le lame con la spazzola metallica in dotazione. Non utilizzare prodotti corrosivi.

Qual è la durata di taglio consigliata?

Per il coltello caldo, il taglio non deve superare 15 secondi consecutivi. Successivamente, lasciare raffreddare l'utensile per 45 secondi.

L'apparecchio viene fornito con accessori?

Sì, viene fornito con una chiave esagonale, una spazzola metallica e una battuta angolare per i tagli a smusso.

Come regolare la temperatura del coltello caldo?

Ruotare la manopola di controllo della temperatura (16 tacche). Più piccola è la tacca, minore è la potenza di riscaldamento. Adattare l'impostazione al materiale.

Cosa fare in caso di surriscaldamento?

Rilasciare immediatamente il grilletto. L'apparecchio si raffredda in pochi secondi. Per il coltello caldo, il ciclo di protezione è di 15 s acceso / 45 s spento. Scollegare se necessario.

MANUALE UTENTE ISU-GIL ALU1 S1 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

DATI TECNICI

Descrizione del parametro Valore del parametro
Nome del prodotto Taglierina per polistirolo		Taglierina per polistirolo	coltello caldo
Modello	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Ingresso	CA ~230 V / 50 Hz
Uscita	Adattatore: CC 40V 5A 200W	Adattatore: CC 40V 5A 200W	250W
Classe di protezione	II
Grado di protezione IP	IP68		X0
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 1557 x 1330 x 1800	Dimensioni: 1557 x 1345 x 1800	Dimensioni: 43x253x 90
Peso [kg]	14,9	16,3
Profondità di taglio [mm]	330		200
Lunghezza massima di taglio [mm]	1350	1350
Temperatura massima della lama [°C]	500
Protezione termica √			X(S2 15s acceso / 45s spento)
Angolo di taglio [°]	0-45		-

La macchina è destinata al taglio di schiuma non plastificata (ad esempio polistirolo o Styrodur). Le lastre di schiuma non plastificata devono essere prive di adesivo, residui di adesivo o qualsiasi altro tipo di contaminazione.

ASSEMBLAGGIO

Taglierina per polistirolo

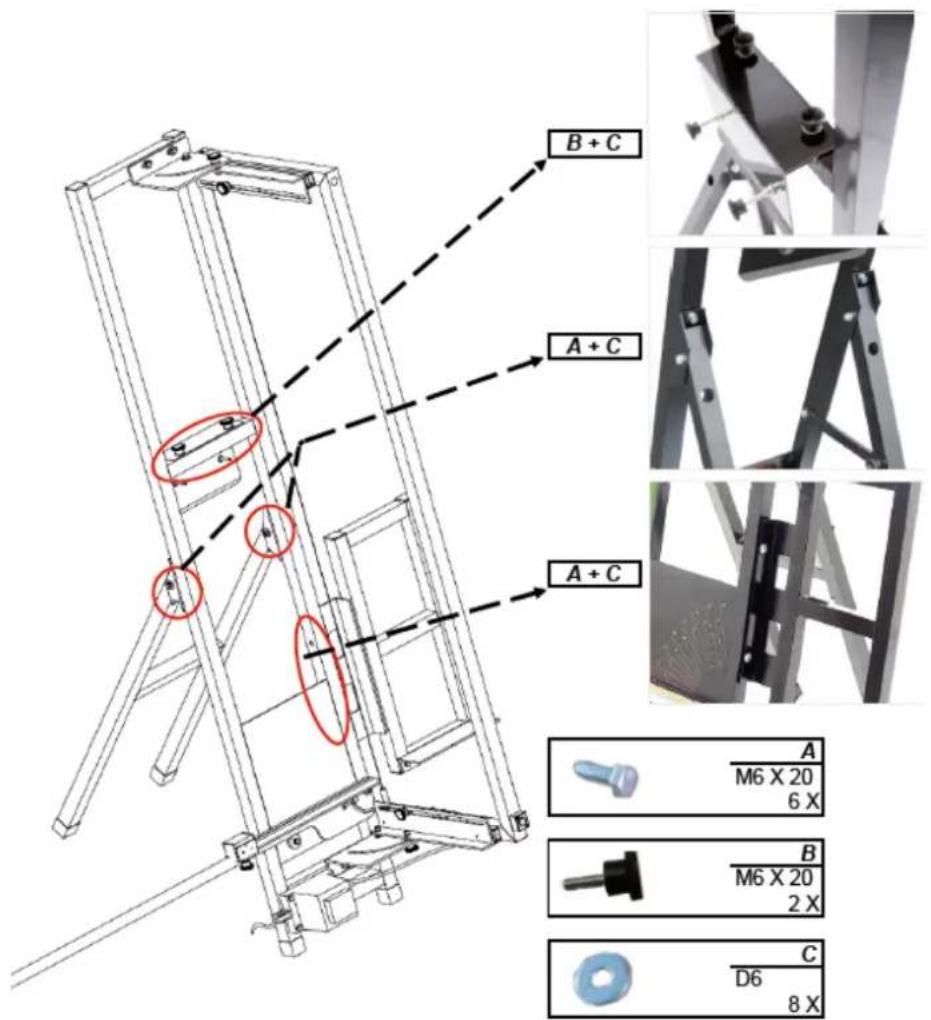

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Coltello da taglio a caldo

ATTENZIONE: installare l'accessorio sul dispositivo solo quando è spento e freddo! Utilizzare guanti adatti per proteggersi.

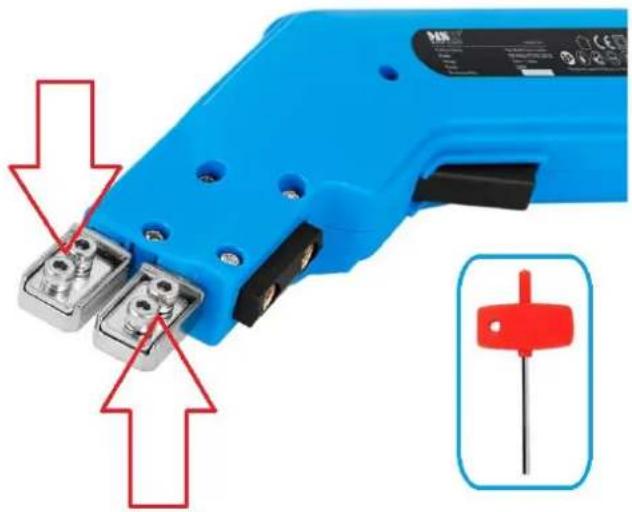

- Con l'aiuto della chiave esagonale inclusa allentare i 4 bulloni indicati nell'immagine sottostante:

- Inserire le estremità dell'accessorio di taglio desiderato (metallo) nelle fessure e serrare saldamente i 4 bulloni precedentemente allentati in modo che il dispositivo e l'accessorio abbiano un contatto completo:

FUNZIONAMENTO (Tagliatrice per polistirolo)

Accensione e spegnimento

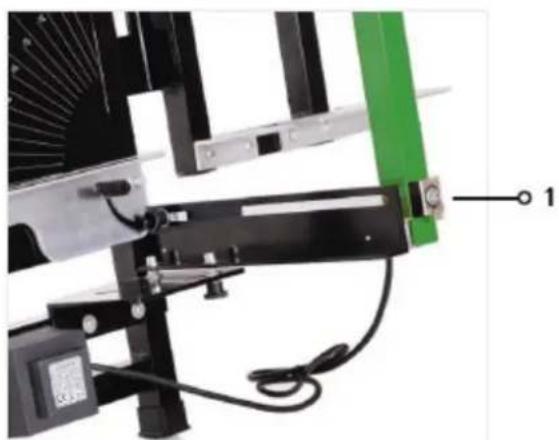

1. Per la messa in funzione è sufficiente collegare il connettore XLR (1) del trasformatore alla presa corrispondente sull'archetto e collegare la spina di alimentazione alla presa di corrente.
2. Premere l'interruttore On/Off (2) e tenerlo premuto. Il filo da taglio è completamente funzionante in pochi secondi
3. Tirare l'arco nella direzione del materiale: il materiale verrà tagliato.
4. NOTA: rischio di incendio! Dopo ogni taglio rilasciare l'interruttore On/Off; il filo da taglio si raffredda entro pochi secondi.

Sostituzione del filo caldo

Prima di qualsiasi intervento sulla macchina, staccare la spina dalla presa di corrente e leggere attentamente le istruzioni. La mancata osservanza delle istruzioni riportate di seguito può causare scosse elettriche, incendi e/o gravi lesioni personali.

1. Rimuovere con attenzione eventuali residui di vecchio filo caldo.

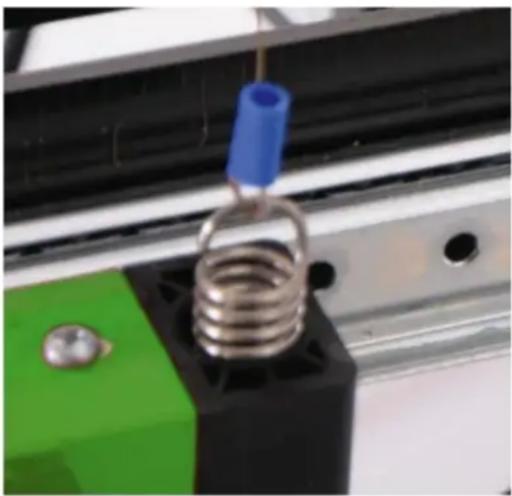

2. Agganciare il nuovo filo caldo ad una delle molle e poi sotto tensione a quella opposta primavera. Fare attenzione a non piegare o danneggiare il nuovo filo caldo durante l'installazione.

FUNZIONAMENTO (Coltello da taglio a caldo)

a) Impostare la manopola della temperatura sulla temperatura desiderata: la manopola di controllo della temperatura ha 16 impostazioni a scatto che corrispondono alle tacche graduate sulla superficie. Più piccola è la cresta, più bassa è la potenza di riscaldamento impostata.
b) Posizionare la lama sul pezzo in lavorazione.
c) Accendere il grilletto di riscaldamento e riscaldare l'utensile per alcuni secondi prima di iniziare a tagliare (si consiglia di effettuare un taglio di prova su pezzi di scarto).
d) Mantenere la costanza di temperatura e velocità. La presenza di troppa nebbia/vapore può essere causata dalla velocità troppo bassa o dalla temperatura troppo elevata. Questo potrebbe risultare nel percorso del taglio irregolare/non uniforme. È possibile risolvere questo problema abbassando la temperatura della lama o allentando il grilletto.
e) Rilasciare il grilletto del riscaldamento prima che siano completati gli ultimi 3-5 cm del taglio.
f) La temperatura e la velocità di taglio adeguate non solo migliorano la produttività, ma prolungano anche la durata dell'utensile.
g) Il tempo di taglio non deve superare i 15 secondi.

VARIANTI DI TAGLIO

Arco: regola l'angolazione a destra e a sinistra su 0 gradi. Segnare le dimensioni richieste sul foglio di polistirolo. Sollevare l'arco per far passare il materiale da tagliare sotto il filo di taglio. Posizionare il materiale sull'angolare di posizionamento e tirarlo in avanti fino alla misura desiderata. Premere il pulsante e tenerlo premuto (il filo da taglio si riscalda). Tirare l'archetto nella direzione del materiale: il materiale verrà tagliato. Rilasciare il pulsante.

Arco: regola l'angolazione a destra e a sinistra su 0 gradi. Segnare il gradino desiderato (altezza e lunghezza) sul foglio di polistirolo. Sollevare l'archetto per tirare il materiale da tagliare sotto il filo di taglio fino alla lunghezza contrassegnata. Premere il pulsante e tenerlo premuto (il filo da taglio si riscalda). Tirare l'arco nella direzione del materiale: verrà tagliata la profondità del gradino. Una volta raggiunta la profondità del gradino, tirare il materiale

	verso sinistra fino a quando il gradino non sarà completamente tagliato. Pubblicazione pulsante.
	TAGLIO IN DUE FASIArco: regola l'angolazione a destra e a sinistra fino a ottenere l'angolazione desiderata. A tale scopo è necessario il fermo angolare in dotazione. Sollevare l'arco per tirare il materiale da tagliare sotto il filo da taglio fino all'inizio del taglio. Premere il pulsante e tenerlo premuto (il filo da taglio si riscalda). Tirare l'arco nella direzione del materiale: verrà tagliato lo smusso. Rilasciare il pulsante.
	SMUSSOArco: regola l'angolazione a destra e a sinistra su 0 gradi. Segnare il taglio desiderato sul foglio di polistirolo. Sollevare l'arco per far passare il materiale da tagliare sotto il filo di taglio. Regolare il materiale in modo tale che il taglio richiesto passi esattamente sotto ilfilo da taglio. Premere il pulsante e tenerlo premuto (il filo da taglio si riscalda). Tirare l'arco nella direzione del materiale: il materiale verrà tagliato. Rilasciare il pulsante.
	TAGLIO CONCAVOArco: regola l'angolazione a destra e a sinistra su 0 gradi. Segnare la scanalatura vuota richiesta sul foglio di polistirolo. Sollevare l'arco per tirare il materiale da tagliare sotto il filo di taglio fino al punto contrassegnato. Premere il pulsante e tenerlo premuto (il filo da taglio si riscalda). Tirare l'arco nella direzione del materiale: verrà tagliata la profondità del gradino. Una volta raggiunta la profondità del gradino, tirare il materiale verso destra, in direzione del punto contrassegnato, fino a tagliare la lunghezza del gradino. Tirare il fiocco verso l'alto, estraendolo dal materiale. Rilasciare il pulsante.

MANUTENZIONE

Pulizia

a) Staccare la spina dalla presa di corrente e lasciare raffreddare completamente l'apparecchio prima di pulirlo, regolarlo o sostituirlo, nonché quando non è in uso.
b) Prima di ogni pulizia e quando l'apparecchio non è in uso, staccare la spina dalla presa di corrente.
c) Per la pulizia delle superfici utilizzare esclusivamente detergenti non corrosivi.
d) Dopo ogni pulizia, tutte le parti devono essere asciugate bene prima di utilizzare l'unità
e) di nuovo.
f) Conservare l'unità in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
g) Non spruzzare l'unità con un getto d'acqua né immergerla in acqua. Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
h) Pulire le aperture di ventilazione con una spazzola e aria compressa (non superiore a 3 bar).
i) Eseguire ispezioni regolari dell'unità verificandone l'idoneità tecnica e l'eventuale presenza di danni.
j) Per la pulizia del dispositivo utilizzare un panno morbido e umido.
k) Non pulire l'unità con sostanze acide, prodotti medicali, diluenti, carburante, olio o altri prodotti chimici poiché potrebbero danneggiarla.
I) Pulire le lame dai residui di materiale accumulato con l'aiuto della spazzola metallica (inclusa).

Disposizione

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
