ISU-GIL ALU1 S1 - Lämpöleikkaustyökalu MSW - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöleikkaustyökalu (kuumalankaleikkuri ja kuumaveitsi)
Malli	MSW-ISU-GIL ALU1 S1
Merkki	MSW
Virtalähde	AC 230 V / 50 Hz DC-sovittimen kautta 40 V 5 A 200 W
Teho (kuumaveitsi)	250 W
Suojausluokka	II
Mitat (P x L x K) (kuumaveitsi)	43 x 253 x 90 mm
Terän maksimilämpötila	500 °C
Yhteensopivat materiaalit	Muoviton vaahto (polystyreeni, Styrodur), ilman liimaa tai jäämiä
Päätoiminnot	Suora leikkaus, käyntileikkaus, viistoleikkaus, kovera leikkaus kuumalangalla; manuaalinen leikkaus kuumaveitsellä
Leikkauskulma (kuumalanka)	0–45°
Leikkaussyvyys (kuumalanka)	330 mm (malli ALU1) / 200 mm (malli ALU1 S1)
Leikkauksen maksimipituus (kuumalanka)	1350 mm
Lämpösuojaus	Kyllä kuumalangalle; kuumaveitsi: 15 s päällä / 45 s pois jakso
IP-suojausluokka (kuumalanka)	IP68
Mukana tulevat lisävarusteet	Kuusioavain, metalliharja, kulmavaste (viistoleikkausta varten)
Saatavilla olevat varaosat	Varaosakuumalanka; kuumaveitsen terät (eivät sisälly)
Huolto ja puhdistus	Irrota pistoke ja anna jäähtyä ennen puhdistusta; käytä pehmeää, kosteaa liinaa; älä käytä syövyttäviä tuotteita; puhdista terät metalliharjalla
Säilytysolosuhteet	Kuiva ja viileä paikka, suojassa kosteudelta ja suoralta auringonvalolta
Sähköturvallisuus	Suojausluokka II; älä upota tai suihkuta vettä laitteeseen

Usein kysytyt kysymykset - ISU-GIL ALU1 S1 MSW

Kuinka käyttää kuumaveistä?

Säädä lämpötila valitsimella (16 porrasta). Aseta terä työkappaleelle, paina lämmitysliipaisinta ja odota muutama sekunti ennen leikkaamista. Vapauta liipaisin ennen leikkauksen loppua.

Mikä on kuumaveitsen maksimilämpötila?

Terän maksimilämpötila on 500 °C. Käytä materiaaliin sopivaa asetusta välttääksesi liiallista savua.

Kuinka vaihtaa kuumalanka?

Irrota laite verkkovirrasta ja anna jäähtyä. Poista vanha lanka, kiinnitä uusi lanka toiseen jouseen, kiristä sitten toista jousta kohti. Varo taivuttamasta lankaa.

Mitä materiaaleja voin leikata tällä työkalulla?

Laite on suunniteltu muovittomalle vaahdolle, kuten polystyreenille tai Styrodurille. Älä leikkaa materiaaleja, jotka sisältävät liimaa tai jäämiä.

Mitä tehdä, jos kuumaveitsen terä ei kuumene?

Tarkista sähkönsyöttö ja sovitin. Varmista, että liipaisin on painettu. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka puhdistaa työkalu?

Irrota pistoke ja anna jäähtyä. Käytä pehmeää, kosteaa liinaa pinnoille. Puhdista terät mukana tulevalla metalliharjalla. Älä käytä syövyttäviä tuotteita.

Mikä on suositeltu leikkausaika?

Kuumaveitsellä leikkaus ei saa ylittää 15 sekuntia jatkuvasti. Anna työkalun jäähtyä sen jälkeen 45 sekuntia.

Toimitetaanko laite lisävarusteiden kanssa?

Kyllä, sen mukana toimitetaan kuusioavain, metalliharja ja kulmavaste viistoleikkauksia varten.

Kuinka säätää kuumaveitsen lämpötilaa?

Kierrä lämpötilan säätövalitsinta (16 porrasta). Mitä pienempi askel, sitä pienempi lämmitysteho. Säädä asetus materiaalin mukaan.

Mitä tehdä ylikuumenemisen sattuessa?

Vapauta liipaisin heti. Laite jäähtyy muutamassa sekunnissa. Kuumaveitsen suojausjakso on 15 s päällä / 45 s pois. Irrota pistoke tarvittaessa.

KÄYTTÖOHJE ISU-GIL ALU1 S1 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

TEKNISET TIEDOT

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Styrox-leikkuri		Styrox-leikkuri	Kuuma veitsi
Malli	MSW-ISU-GIL ALU1	MSW-ISU-GIL ALU1 S1
Syöte	AC ~230V / 50Hz
Lähtö	Sovitin:DC 40V 5A 200W	Sovitin:DC 40V 5A 200W	250W
Suojausluokka	II
Suojausluokka IP	IP68		X0
Mitat [leveys x syvyys x korkeus; mm]	1557 x 1330 x 1800	1557 x 1345 x 1800	43 x 253 x 90
Paino [kg]	14,9	16,3
Leikkaussyvyys [mm]	330		200
Suurin leikkauspituus [mm]	1350	1350
Terän maksimilämpötila [°C]	500
Lämpösujoaus √			X(S2 15späällä / 45spois päältä)
Leikkauskulma [°]	0-45		-

Kone on tarkoitettu pehmittämättömän vaahdon (esimerkiksi polystyreeni tai styrodur) leikkaamiseen. Pehmittämättömissä vaahtolevyissä ei saa olla liimaa, liimajäämiä tai muita epäpuhtauksia.

KOKOONPANO

Styrox-leikkuri

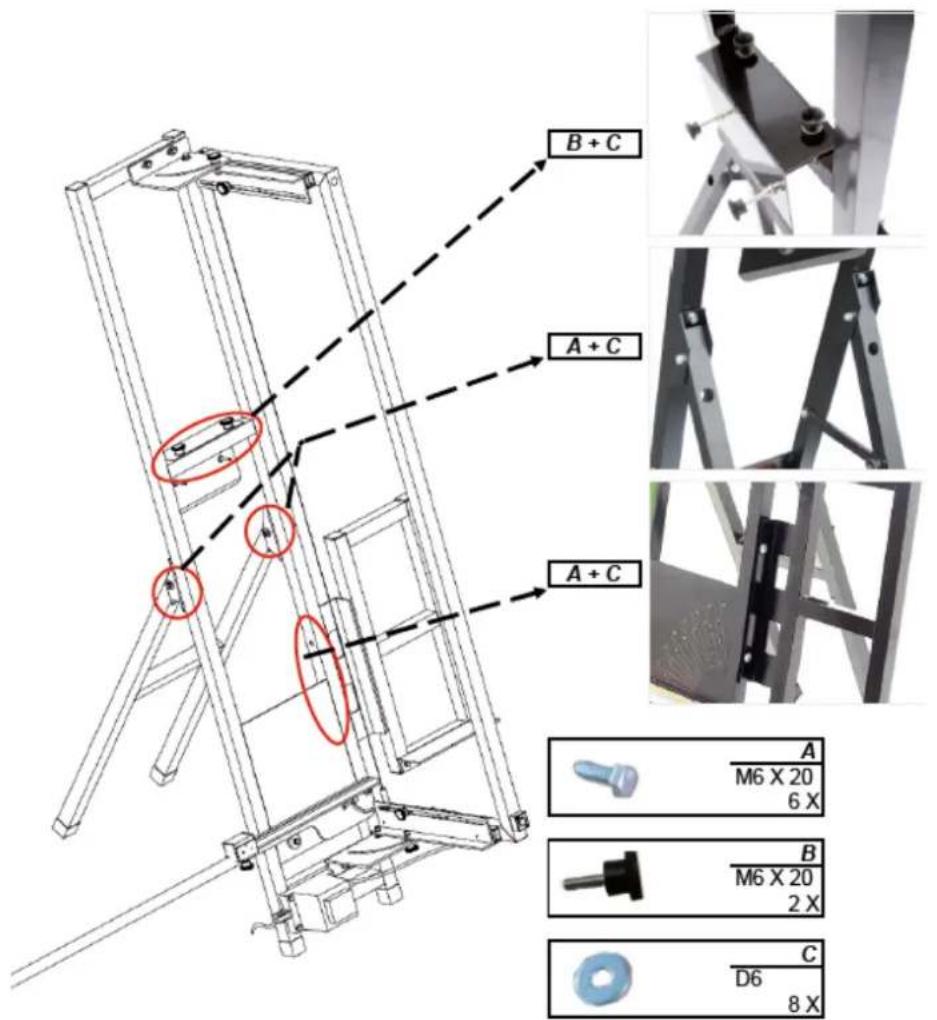

B + C A + C A + C A M6 X 20 6 X B M6 X 20 2 X C D6 8 X

Kuuma leikkausveitsi

VAROITUS: Asenna lisävaruste laitteeseen vain, kun se on sammutettu ja jäähtynyt! Käytä asianmukaisia suojakäsineitä.

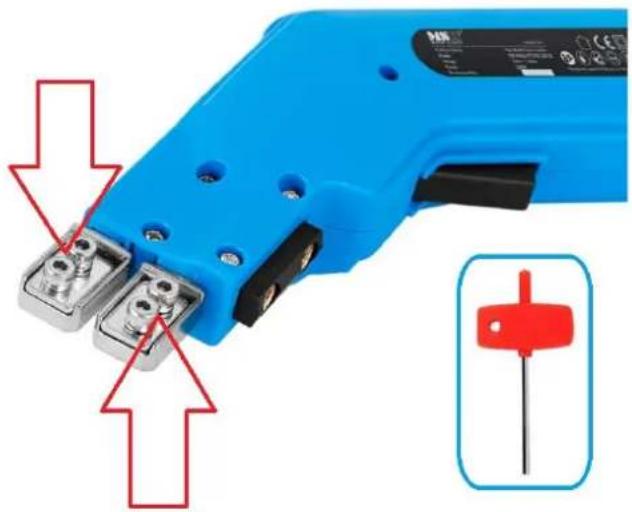

- Löysää mukana toimitetun kuusioavaimen avulla alla olevan kuvan 4 pulttia:

- Aseta haluamasi leikkaustarvikkeen (metalli) päät koloihin ja kiristä 4 aiemmin löysättyä pulttia tiukasti, jotta laite ja lisävaruste ovat täysin kosketuksissa:

Kytkeminen päälle ja pois päältä

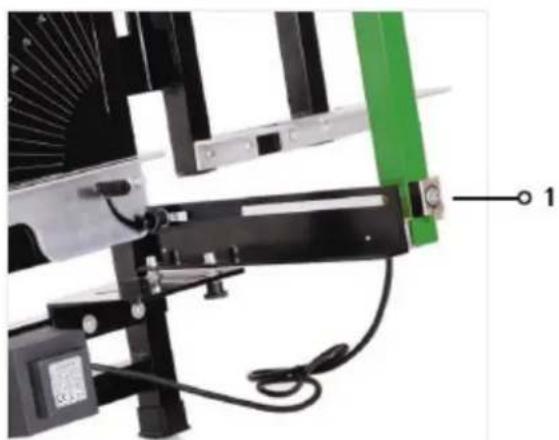

1. Käynnistystä varten tarvitsee vain kytkeä muuntajan XLR-liitin (1) keulan vastaavaan liitäntään ja kytkeä virtapistoke pistorasiaan.
2. Paina päälle/pois-kytkintä (2) ja pidä se painettuna. Leikkauslanka on täysin toimiva muutamassa sekunnissa
3. Vedä keulaa materiaalin suuntaan - materiaali leikataan.
4. HUOMAA: vaarallinen! Vapauta On/Off-kytkin jokaisen leikkauksen jälkeen; leikkauslanka jäähtyy muutamassa sekunnissa.

Kuuman johdon vaihto

Ennen kuin teet mitään töitä itse koneen parissa, vedä pistoke pistorasiasta ja lue kaikki ohjeet. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia henkilövahinkoja.

1. Poista varovasti jäljellä oleva vanha kuuma lanka.

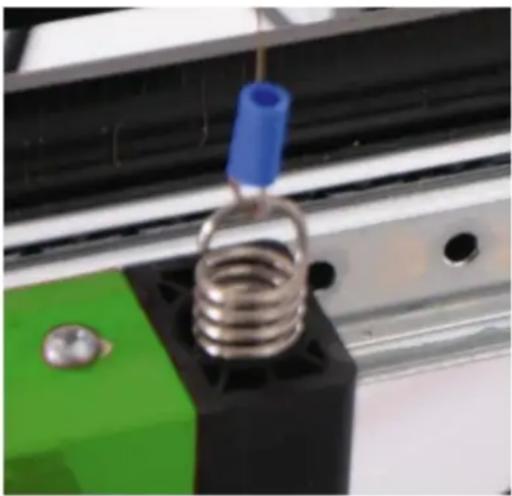

2. Kiinnitä uusi kuuma lanka yhteen jousista ja sitten kireänä vastakkaiseen

kevät. Varo taivuttamasta tai vahingoittamasta uutta kuumaa lankaa asennuksen aikana.

KÄYTTÖ (Kuumaleikkausveitsi)

a) Aseta lämpötilan säädin haluttuun lämpötilaan - lämpötilan säätimessä on 16 napsautusasetusta, jotka vastaavat pinnan asteikolla olevia harjanteita. Mitä pienempi harjanne, sitä pienempi lämmitystehoasetus.
b) Aseta terä työkappaleen päälle.
c) Kytke lämmitysliipaisin päälle ja lämmitä työkalu muutama sekunti ennen leikkaamisen aloittamista (koeleikkaus jätekappaleille on suositeltavaa).
d) Säilytä lämpötilan ja nopeuden tasaisuus. Liian paljon sumua/höyryä voi johtua alhaisesta nopeudesta tai liian korkeasta lämpötilasta. Tämä johtaa epäsäännöllisiin/epätasaisiin leikkausreitteihin. Voit ratkaista tämän ongelman alentamalla terän lämpötilaa tai löysäämällä liipaisinta.
e) Päästä irti lämmitysliipaisimesta ennen kuin viimeiset 3-5 cm leikkausta on suoritettu.
f) Oikea lämpötila ja leikkausnopeus eivät ainoastaan paranna tuottavuutta, vaan myös pidentävät työkalun käyttöikää.
g) Leikkausaika ei saa ylittää 15 sekuntia.

LEIKKAUSVARIANTIT

Keula – säädä kulma oikealle ja vasemmalle 0 asteeseen. Merkitse tarvittavat mitat polystyreenilevyyn. Nosta keulaa vetääksesi leikattavan materiaalin leikkuulangan alle. Aseta materiaali sijoituskulmalle ja vedä sitä eteenpäin haluttuun mittaan asti. Paina painiketta ja pidä sitä painettuna (leikkauslanka lämpenee) Vedä keulaa materiaalin suuntaan – materiaali leikataan. Vapauta painike.

Keula – säädä kulma oikealle ja vasemmalle 0 asteeseen. Merkitse tarvittava askel (korkeus ja pituus) polystyreenilevyyn. Nosta keulaa vetääksesi leikattavan materiaalin leikkauslangan alle merkittyyn pituuteen asti. Paina painiketta ja pidä se painettuna (leikkauslanka kuumenee). Vedä keulaa materiaalin suuntaan – askelsyvyys leikataan. Kun saavut porrassyvyyden, vedä materiaalia vasemmalle, kunnes askelma on kokonaan leikattu. Vapauta painonappia.

	KAKSIASKEINEN LEIKKAUSKeula – säädä kulma oikealle ja vasemmalle haluttuunkulmaan. Tähän tarkoitukseen tarvitaan mukanatoimitettu kulmarajoitin. Nosta keulaa materiaalinpiirtämiseksileikataan leikkuulangan alta leikkauksen alkuun asti.Paina painiketta ja pidä se painettuna (leikkauslankakuumenee). Vedä keulaa materiaalin suuntaan –viiste leikataan. Vapauta painike.
	VIISTEKeula – säädä kulma oikealle ja vasemmalle 0asteeseen. Merkitse tarvittava leikkauspolystyreenilevyyn. Nosta keulaa vetääksesileikattavan materiaalin leikkuulangan alle. Säädämateriaali siten, että haluttu leikkaus menee tarkastialapuolelleleikkaus lanka. Paina painiketta ja pidä se painettuna(leikkauslanka kuumenee). Vedä jousi materiaalinsuuntaan – materiaali leikataan. Vapauta painike.
	KOVERA LEIKKAUSKeula – säädä kulma oikealle ja vasemmalle 0asteeseen. Merkitse tarvittava ontto urapolystyreenilevyyn. Nosta keulaa vetääksesiileikattavan materiaalin leikkauslangan allemerkittyyn kohtaan. Paina painiketta ja pidä sepainettuna (leikkauslanka kuumenee). Vedä keulaamateriaalin suuntaan – askelsyvyys leikataan. Kunsaavutat askelsyvyyden, vedä materiaalia oikeallekohti merkittyä kohtaa, kunnes askelpituus onleikattu. Vedä jousi ylöspäin materiaalista. Vapautapainike.

HUOLTO

Puhdistus

a) Vedä pistoke pistorasiasta ja anna laitteen jäähtyä täysin ennen puhdistamista, säätämistä tai lisävarusteiden vaihtamista ja kun yksikköä ei käytetä.
b) Irrota pistoke pistorasiasta ennen jokaista puhdistusta ja kun yksikköä ei käytetä.
c) Käytä pintojen puhdistukseen vain syövyttäviä puhdistusaineita.
d) Jokaisen puhdistuksen jälkeen kaikki osat tulee kuivata hyvin ennen laitteen käyttöä
e) uudelleen.
f) Säilytä laitetta kuivassa ja viileässä paikassa, joka on suojattu kosteudelta ja suoralta auringonvalolta.
g) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen. Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
h) Puhdista tuuletusaukot harjalla ja paineilmalla (enintään 3 bar).
i) Suorita yksikön säännölliset tarkastukset ja tarkista sen tekninen kunto ja mahdolliset vauriot.
j) Käytä laitteen puhdistamiseen pehmeää, kosteaa liinaa.
k) Älä puhdista yksikköä happamilla aineilla, lääketieteellisillä tuotteilla, laimentimilla, polttoaineella, öljyllä tai muilla kemikaaleilla, koska ne voivat vahingoittaa yksikköä.
I) Puhdista terät kertyneestä materiaalista (mukana tulevalla) teräsharjalla.

Hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.
