HASZNÁLATI ÚTMUTATÓ ISU-GIL E1 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kéjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Styropor vágó
Modell	MSW-ISU-GILE1	MSW-ISU-GILE1 S1	MSW-ISU-GILE1 S1
Bemenet	AC~230V / 50Hz
KIMENET:	AdapterDC 40V 5A 200W		250W
Max. Vágási hossz [mm]	1350		200
Védelmi osztály	II
Védelmi fokozat IP	IP68		IPX0
Max. pengehőmérséklet [°C]	500
Hővédelem	√		S2 (15s be / 45s ki)
Vágási szög [°]	0-45		-
Méretek (Szélesség x mélység x magasság) [mm]	935 X 1110 X 1640		43 x 253 x 90
Súly [kg]	15,8		2.5 (készlet)

A vágógép használata előtt feltétlenül olvassa el figyelmesen a használati utasítást. Ha bármilyen további kérdése van, kérjük, forduljon a készüléket értékesítő eladóhoz. A vágógép beindításával Ön megerősíti, hogy elolvasta és megértette a használati útmutatót, és teljes felelősséget vállal annak működéséért.

Rendeltetésszerű használat

A gépet nem lágyított hab vágására tervezték. A hablapoknak mentesnek kell lenniük a ragasztótól, ragasztómaradványoktól vagy bármilyen más típusú szennyeződéstől.

A vágógépet csak olyan személyek kezelhetik, akik ismerik a működését. A vágógép használatakor megfelelő munkaruhát és védőkesztyűt kell viselni (lásd a következő biztonsági utasításokat). A vágógépet használó vállalat kijelölt munkavédelmi felelőse felelős a kezelési útmutató betartásáért.

A következő figyelmeztetésekben a "vágógép" kifejezés mind a hálózatról működtetett (vezetékes), mind az akkumulátoros (vezeték nélküli) elektromos szerszámokra vonatkozik.

1. Húzza ki a hálózati csatlakozót és/vagy vegye ki az akkumulátort a szerszámból, mielőtt bármilyen beállítást elvégezne, tartozékot cserélne, vagy a vágógépet tárolná.
2. Csak a gyártó által biztosított eredeti vezetékeket használja. A nem megfelelő vezetékek használata károsíthatja a biztonsági transzformátort, növelheti a tűzveszélyt, és további károkat okozhat. A garancia érvényét veszti, ha nem engedélyezett, harmadik féltől származó vezetékeket használnak.
3. A vágógépet a szabadban vagy jól szellőző helyiségben üzemeltesse. A vágás során kis mennyiségű sztirol szabadul fel, de a korábbi mérések azt mutatták, hogy megfelelő szellőzés mellett nincs egészségügyi kockázat.
4. Rendkívül fontos, hogy megvédje a készüléket a nedvességtől. Ne üzemeltesse a vágógépet szabadban, esőben vagy hasonló körülmények között.
5. A vágóhuzal használat közben rendkívül forróvá válik. Soha ne érintse meg a drótot a vágógép működése közben, mert súlyos égési sérüléseket okozhat. A sérülések elkerülése érdekében mindig viseljen védőkesztyűt.
6. Mindig viseljen szemvédőt. A vágóhuzal erős feszültség alatt áll, és ha működés közben elszakad, szikrákat és esetleges sérüléseket okozhat.
7. Minden használat előtt győződjön meg arról, hogy minden csavar meg van-e húzva, és hogy minden dugaszoló csatlakozó biztonságosan rögzítve van-e.
8. A vágógép üzemeltetése előtt győződjön meg arról, hogy stabilan van-e felszerelve, és győződjön meg arról, hogy a környezetében lévő veszélyforrásokat vagy botlásveszélyes helyeket eltávolították.

TISZTÍTÁS, TÁROLÁS, SZÁLLÍTÁS, KARBANTARTÁS

Karbantartás, tisztítás, szállítás és tárolás előtt:

Mindig húzza ki a hálózati csatlakozót, és olvassa el az összes biztonsági információt és utasítást. Ezen óvintézkedések be nem tartása áramütést, tüzet vagy súlyos sérülést okozhat.

TISZTÍTÁS:

1. Minden használat után távolítsa el a maradék keményhabot a készülékről és a szerszámokról.
2. Minden használat után nedves ruhával tisztítsa meg a készüléket. Kerülje a folyóvíz vagy oldószerek használatát.

TÁROLÁS:

1. A készülék hosszabb ideig tartó tárolása előtt lazítsa meg a csavaros csatlakozásokat, és távolítsa el a szerszámokat.
2. A készüléket és a szerszámokat hűvös, száraz helyen, gyermekek elől elzárva tárolja.

TRANSPORT:

1. A szállítás során gondoskodjon a biztonságos csomagolásról, és távolítsa el a szerszámokat.
2. Az elemeket a csomagolásban kell biztonságosan tárolni, az érintkezőket ragasztószalaggal lezárva. A szállítás során tartsa be a nemzeti veszélyesanyag-előírásokat.

KARBANTARTÁS:

1. Használat előtt ellenőrizze a vágóhuzal kopását és elöregedését. A kopott vezeték hirtelen eltörhet, és súlyos sérüléseket vagy vakságot okozhat. Az elhasználódott vagy elöregedett vezetékeket nem lehet megjavítani, azokat újakra kell cserélni. A munkaterületen mindenkinek védőszemüveget kell viselnie.

Felszerelés

Az alábbi összeszerelési útmutató a habvágógéphez kapható összes modellre és opcionális felszerelésre vonatkozik. Felhívjuk figyelmét, hogy a habvágógép nem feltétlenül tartalmazza a leírt összes funkciót és tartozékot (pl. állványalap vagy állványtartó). A kapható tartozékok teljes listáját lásd a tartozékkatalógusunkban.

	BM6DD6
	AM6 x 20
	A kiegészítő támasz elhelyezése három helyre szerelhető fel

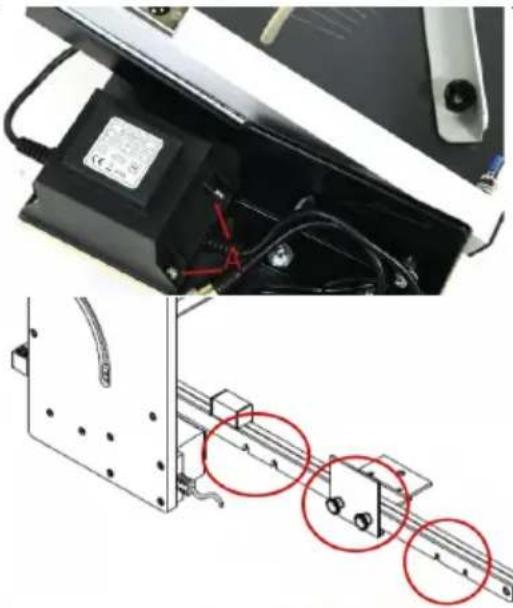

	Az állványalap gyorsan cserélhető az állványtartó konzollal.(4 x P)Az állványtartó konzol a készülék hátoldalára van rögzítve, így közvetlenül az állványon lehet hatékonyan vágni.

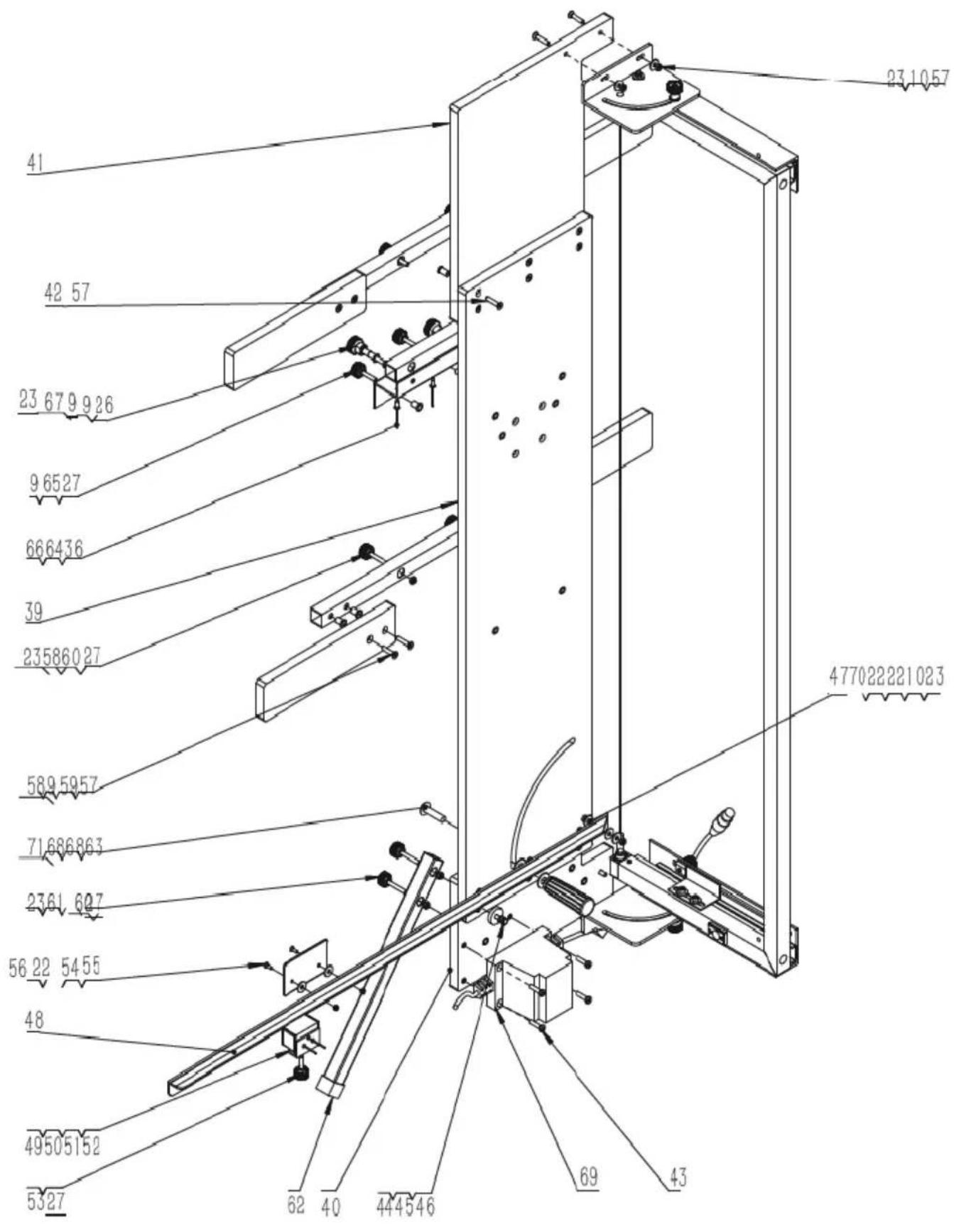

41 42 57 23 67 9 9 26 9 65 27 66 64 36 39 23 58 60 27 58 9 59 57 71 68 68 63 23 61 60 7 56 22 54 55 48 49 50 51 52 53 27 62 40 44 45 46 69 43 23 10 57 47 70 22 22 21 02 3

Nr	A készülék leírása	Mennyiség
1.	Alsó alaplemez az íjhoz	1
2.	Felső alaplemez az íjhoz	1
3.	Alsó tartó az íjhoz	1
4.	Felső tartó az íjhoz	1
5.	Hosszirányú négyzet alakú cső	1
6.	Négyzet alakú cső teteje	1
7.	Négyzet alakú cső alja	1
8.	Határszög alumínium	2
9.	Széles peremű szegecsanyák 9x6x15.5	19
10.	Fém alátét 6x18x1.5	15
11.	M6×12-es imbuszcsavar	4
12.	Négyszögletes anya M6	2
13.	Kapcsoló	1
14.	Csat Cork12	2
15.	Integrált dugó 30X30	2
16.	Tavaszi védőhüvely 14*30	2
17.	M4 anya	4
18.	Gépi önmetsző csavar M3.5×13	2
19.	A transzformátor női dugója	1
20.	A transzformátor padja	1
21.	Lapos gépi önmetsző csavar M2.9x13	2
22.	Műanyag alátét 6x18x1,5	12
23.	Hüvelytartó anya M6	19
24.	Lapos csavar M6×25	2
25.	Forró drót	1
26.	M6-os bütykös anya, műanyag	4
27.	Műanyag anya	13
28.	M6*35 szegecscsavarok	2
29.	M6*20 szegecscsavarok	2
30.	Dia 33cm	2
31.	Tavaszi 13x30x1.5	2
32.	Inkusz csavar M4×8	2
33.	ST3,5×12 lapos önmetsző csavarok	2
34.	Keresztirányú csavarok M4×6 keresztmélyedéssel	2
35.	Keresztirányú csavarok M4×10 keresztmélyedéssel	2
36.	Dupla dobszegecs 4.8*11	7
37.	Visszahúzódó tavasz	2
38.	Fém alátét 4x9x0.8	2
39.	Alaplap	1
40.	Alsó fadeszka	1
41.	Top Wood Board	1
42.	Keskeny szegecsanyák 6x9x15	31
43.	M6×25 gépcsavarok	4
44.	Eccenter műanyagból	1
45.	Fém alátét 6x12x1.5	1
46.	Lapos fejű csavar M6×20	1
47.	Lapos csavar M6×35	1
48.	Vonalzót	1
49.	Fémszerkezet műanyag kupakokkal	1
50.	Fémszerkezet műanyag lépcsővel	1
51.	Vak szegecs 3.2×9	3
52.	Négyzetes csődugó 30×30	2
53.	Kormos csavar M6X30 M6X30	1
54.	Lemez	1
55.	Keresztbe süllyesztett süllyesztett csavar M4×12	2
56.	M4 záróanya	2
57.	Lapos csavar M6×30	24
58.	Középső alumínium cső	2
59.	Középső tábla	4
60.	Lapos csavar M6×50	8
61.	Első láb	2
62.	25tube kabát	2
63.	M10X40 hatszögletű lapos kerek fejű, párnázott csavarokkal	1
64.	Keret tartó	1
65.	Lapos csavar M6×40	2
66.	Alumínium cső a kerettartóból	1
67.	M6×80-as imbuszcsavar	2
68.	Fém alátét 10x25x1.5	2
69.	Transzformátor	1
70.	Keskeny szegecsanyák M6×12	1
71.	Függőleges fogantyú csavar M10×86×25	1

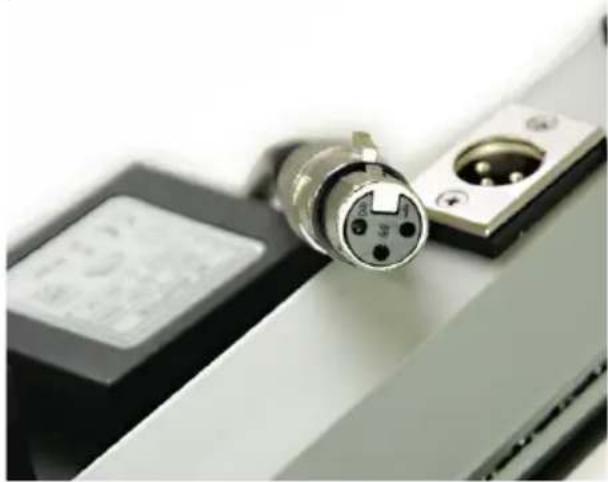

A vágógép elindításához kövesse az alábbi lépéseket:Csatlakoztassa a transzformátor XLR-csatlakozóját az ív megfelelő aljzatához.Csatlakoztassa a hálózati csatlakozót a hálózati aljzathoz.Győződjön meg arról, hogy a hálózati feszültség megfelelő. Az áramforrás feszültségének meg kell egyeznie a gép címtábláján megadott feszültséggel.
Limit stopokA végállásoknak köszönhetően tetszőleges számú, pontosan azonos méretekkel rendelkező lemez gyártható.
be/ki kapcsolóA gép indításához nyomja meg a Be/Ki kapcsolót.1 és tartsa lenyomva. A tápellátás kikapcsolása a szerszámot, engedje el a be/ki kapcsolót
A mellékelt vágóhuzal felszereléséhez:1. Csatlakoztassa a vágóhuzalt a rugókhoz a bal és a jobb oldalon is. Először az egyik oldalon rögzítse a drótot a rugóba, majd feszítse meg és rögzítse a másik oldalon.2. Ha a vágóhuzal elszakad, távolítsa el a megmaradt huzalt a huzal felső és alsó részén lévő csatlakozók leválasztásával. Csak ezt követően lehet új vezetéket felszerelni.

Megjegyzés: Az új tartalék vezetékekkel ellentétben a vágóba eredetileg beépített vezeték már nem rézszínű, hanem sötétnek tűnik. Ez az elszíneződés nem hiba; azt jelzi, hogy a vágógépet forró körülmények között tesztelték a megfelelő működés biztosítása érdekében, mielőtt elhagyta a gyárat.

Figyelmeztetés: A túlzott feszültség és hőtermelés károsíthatja a transzformátort. A vágás során mindig csak a megadott elektromos áramot használja. A drótnak nem kell izzóan forrónak lennie ahhoz, hogy hatékonyan vágja a habszivacsot.

Vágási változatok

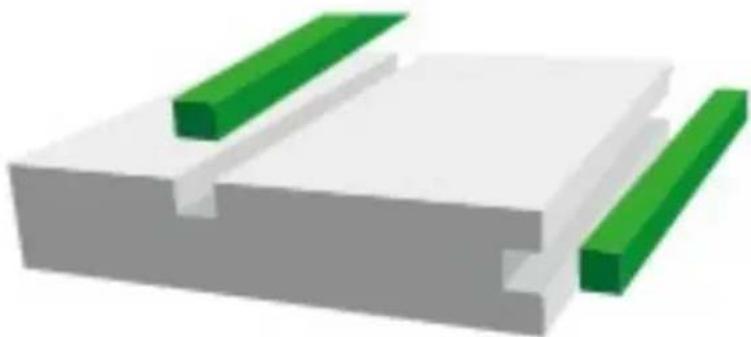

Egyenes vágás

1. Állítsa az íj szögét 0 fokra a jobb és a bal oldalon is.
2. Jelölje be a szükséges méreteket a polisztírol lapon.
3. Emelje meg az íjat, hogy az anyagot a vágóhuzal alá helyezze.
4. Helyezze az anyagot az elhelyezési szöghöz, és húzza előre, amíg eléri a kívánt méretet.
5. Nyomja meg és tartsa lenyomva a nyomógombot (ez felmelegíti a vágóhuzalt).
6. Húzza az íjat az anyag felé a vágáshoz.
7. A vágás befejezése után engedje fel a nyomógombot.

1. Állítsa az íj szögét 0 fokra a jobb és a bal oldalon is.
2. Jelölje be a kívánt lépcsőfokot (magasság és hossz) a polisztírol lapon.
3. Emelje meg az íjat, hogy az anyagot a vágóhuzal alá helyezze, és igazítsa a megjelölt hosszhoz.
4. Nyomja meg és tartsa lenyomva a nyomógombot (ez felmelegíti a vágóhuzalt).
5. Húzza az íjat az anyag felé a lépésmélység vágásához.
6. Ha elérte a lépésmélységet, mozgassa az anyagot balra, amíg a lépés teljesen ki nem vágódik.
7. Engedje el a nyomógombot, amikor a lépéses vágás befejeződött.

1. Állítsa be az íjat a kívánt szögbe a jobb és a bal oldalon is a mellékelt szögmegállítóval.
2. Emelje meg az íjat, hogy az anyagot a vágóhuzal alá helyezze, és igazítsa a vágás kezdetéhez.
3. Nyomja meg és tartsa lenyomva a nyomógombot (ez felmelegíti a vágóhuzalt).
4. Húzza az íjat az anyag felé a ferde vágáshoz.
5. Engedje fel a nyomógombot, ha a ferde vágás befejeződött.

1. Állítsa az ívet 0 fokosra a jobb és a bal oldalon is.
2. Jelölje be a kívánt vágást a polisztírol lapon.
3. Emelje fel az íjat, és helyezze az anyagot a vágóhuzal alá.
4. Állítsa be az anyagot úgy, hogy a megjelölt vágás pontosan illeszkedjen a vágóhuzalhoz.
5. Nyomja meg és tartsa lenyomva a nyomógombot (ez felmelegíti a vágóhuzalt).
6. A vágáshoz húzza az íjat az anyag irányába.
7. A vágás befejezése után engedje fel a nyomógombot.

1. Állítsa az ívet 0 fokra mind a jobb, mind a bal oldalon.

2. Jelölje be a kívánt üreges hornyot a polisztírol lapon.

3. Emelje fel az íjat, és helyezze az anyagot a vágóhuzal alá, a megjelölt kiindulási ponthoz igazítva.

4. Nyomja meg és tartsa lenyomva a nyomógombot (ez felmelegíti a vágóhuzalt).

5. Húzza az íjat az anyag irányába a lépésmélység vágásához.

6. Ha elérte a lépésmélységet, mozgassa az anyagot jobbra, követve a megjelölt horonyhosszúságot.

7. Húzza ki az íjat felfelé az anyagból, miután a lépéshosszúságot teljesen levágta.

8. Engedje el a nyomógombot.

Forró késes habvágó MSW-ISU-GIL E1 S1

a b c d e f

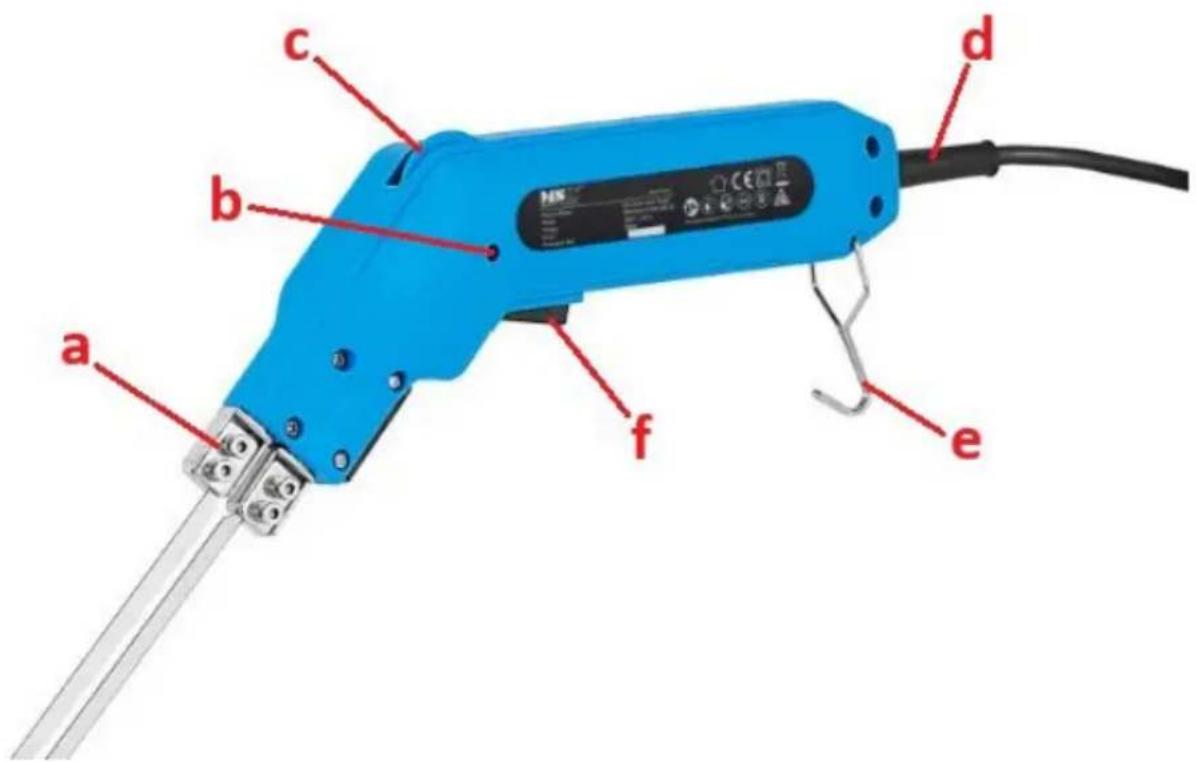

a. Nyílások a vágási tartozékok rögzítéséhez
b. LED-es fűtésjelző
c. Hőmérsékletbeállító tárcsa
d. Tápkábel
e. Kampó
f. Fűtésindító

A KÉSZÜLÉK ÖSSZESZERELÉSE

A készüléket szinte használatra készen szállítják. A felhasználónak csak a kívánt, az igényeinek megfelelő tartozékot kell csatlakoztatnia.

FIGYELMEZTETÉS: A tartozékot csak kikapcsolt és kihült állapotban szerelje a készülékre! Használjon megfelelő védőkesztyűt.

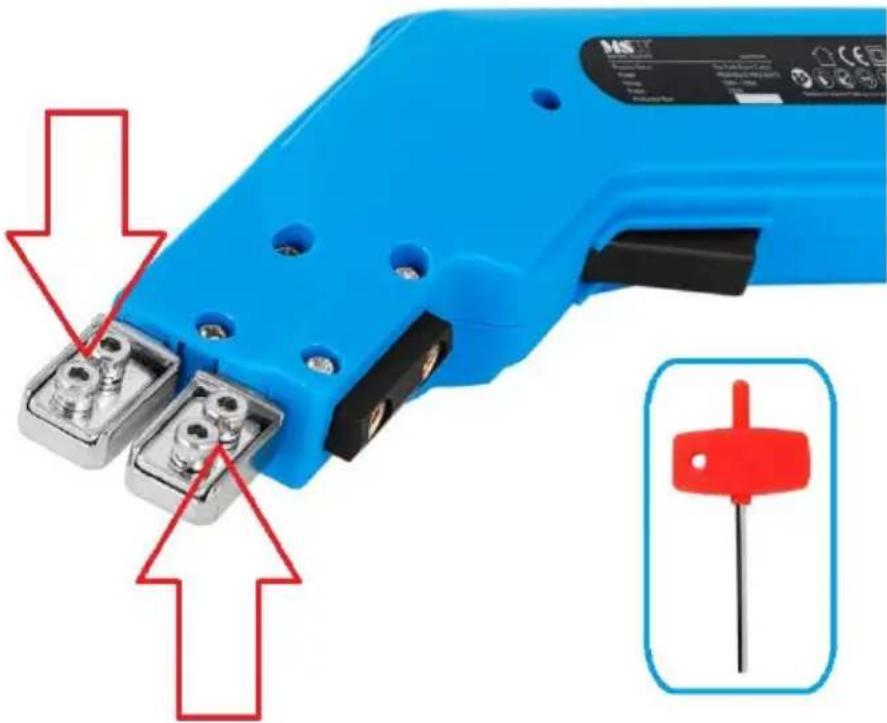

- A mellékelt hatlapos kulcs segítségével lazítsa meg az alábbi képen látható 4 csavart:

• Helyezze be a kívánt vágó tartozék (fém) végződéseit a nyílásokba, és húzza meg biztonságosan a 4 korábban meglazított csavart úgy, hogy a készülék és a tartozék teljes mértékben érintkezzenek egymással:
  • A helytelen beszerelés azt eredményezi, hogy a penge nem melegszik fel.
