NÁVOD K OBSLUZE ISU-GIL E1 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Parametrupopis	Parametruhodnota
Název výrobku	Řezačka na polystyren
Model	MSW-ISU-GILE1	MSW-ISU-GILE1 S1	MSW-ISU-GILE1 S1
Vstup	AC~230V / 50Hz
Konec	AdaptérDC 40V 5A 200W		250W
Max. Délka řezu [mm]	1350		200
Třída ochrany	II
Krytí IP	IP68		IPX0
Max. teplota čepele [°C]	500
Tepelná ochrana	√		S2 (15szapnuto / 45svypnuto)
Úhel řezu [°]	0-45		-
Rozměry [šířka x hloubka x výška; mm]	935 x 1110 x 1640		43 x 253 x 90
Hmotnost [kg]	15,8		2,5 (sada)

Před použitím řezačky je nezbytné pečlivě si přečíst návod k obsluze. Máte-li nějaké zbývající otázky, obraťte se na prodejce, který vám zařízení prodal.

Spuštěním řezačky potvrzujete, že jste si přečetli a porozuměli návodu k obsluze, a přijímáte plnou odpovědnost za její provoz.

Zamýšlené použití

Stroj je určen pro řezání neměkčené pěny. Pěnové desky musí být bez lepidla, zbytků lepidla nebo jakéhokoli jiného typu znečištění.

Řezačku by měly obsluhovat pouze osoby, které jsou obeznámeny s její obsluhou.

Při používání řezačky je třeba nosit vhodný pracovní oděv a ochranné rukavice (viz následující bezpečnostní pokyny). Za dodržování návodu k obsluze odpovídá pověřený pracovník BOZP společnosti, kde se řezačka používá.

Pojem „řezačka“ v následujících varováních se vztahuje na elektrické nářadí napájené ze sítě (s napájecím kabelem) i na baterie (bez kabelu).

1. Před seřizováním, výměnou příslušenství nebo před uskladněním řezačky odpojte napájecí zástrčku a/nebo vyjměte baterii z nářadí.
2. Používejte pouze originální vodiče dodané výrobcem. Použití nevyhovujících vodičů může poškodit bezpečnostní transformátor, zvýšit riziko požáru a vést k dalším škodám. Záruka je neplatná, pokud jsou použity neautorizované kabely třetích stran.
3. Řezačku provozujte venku nebo v dobře větraných prostorách. Při řezání se uvolňuje malé množství styrenu, ale předchozí měření ukázala, že při správné ventilaci nehrozí žádné zdravotní riziko.
4. Je důležité chránit zařízení před vlhkostí. Neprovozujte řezačku venku za deště nebo za podobných podmínek.
5. Řezací drát se během používání extrémně zahřeje. Nikdy se nedotýkejte drátu, když je řezačka v provozu, protože může způsobit vážné popáleniny. Vždy používejte ochranné rukavice, abyste předešli zranění.
6. Vždy používejte ochranu očí. Řezací drát je pod silným napětím, a pokud se během provozu zlomí, může způsobit jiskry a potenciální zranění.
7. Před každým použitím se ujistěte, že jsou všechny šrouby dotaženy a že všechny konektory jsou bezpečně upevněny.
8. Před použitím řezačky se ujistěte, že je nainstalována ve stabilní poloze, a zajistěte, aby byly odstraněny všechny zdroje nebezpečí nebo nebezpečí zakopnutí v okolí.

ČIŠTĚNÍ, SKLADOVÁNÍ, DOPRAVA, ÚDRŽBA

Před údržbou, čištěním, přepravou a skladováním:

Vždy vytáhněte zástrčku ze zásuvky a přečtěte si všechny bezpečnostní informace a pokyny. Nedodržení těchto opatření může vést k úrazu elektrickým proudem, požáru nebo vážnému zranění.

ČIŠTĚNÍ:

1. Po každém použití odstraňte ze zařízení a nástrojů veškerou zbytkovou tuhou pěnu.
2. Po každém použití zařízení očistěte vlhkým hadříkem. Nepoužívejte tekoucí vodu nebo rozpouštědla.

SKLADOVÁNÍ:

1. Před uskladněním zařízení na delší dobu povolte šroubové spoje a odstraňte nástroje.
2. Zařízení a nářadí skladujte na chladném a suchém místě, mimo dosah dětí.

DOPRAVA:

1. Zajistěte bezpečné zabalení během přepravy a odstraňte nástroje.
2. Baterie musí být bezpečně uloženy v obalu s přelepenými kontakty. Při přepravě dodržujte národní předpisy pro nebezpečné látky.

ÚDRŽBA:

1. Před použitím zkontrolujte řezací drát z hlediska opotřebení a stárnutí. Opotřebovaný drát se může náhle zlomit a způsobit vážná zranění nebo oslepnutí. Opotřebované nebo staré dráty nelze opravit; musí být nahrazeny novými. Každý v pracovní oblasti musí nosit ochranné brýle.

Montáž

Následující montážní pokyny pokrývají všechny modely a volitelné vybavení dostupné pro vaši řezačku pěny. Vezměte prosím na vědomí, že vaše řezačka pěny nemusí obsahovat všechny popsané funkce a příslušenství (např. základna stojanu nebo konzola lešení). Úplný seznam dostupného příslušenství naleznete v našem katalogu příslušenství.

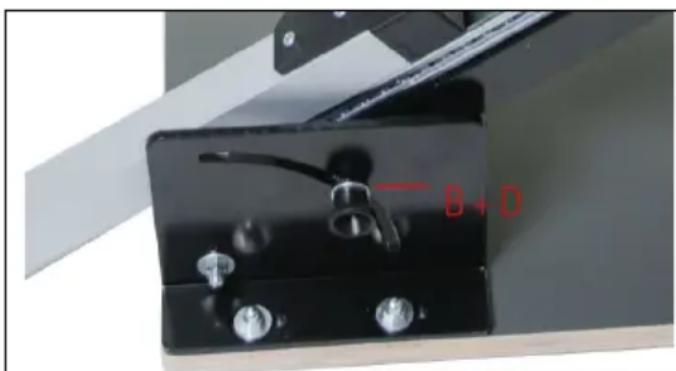

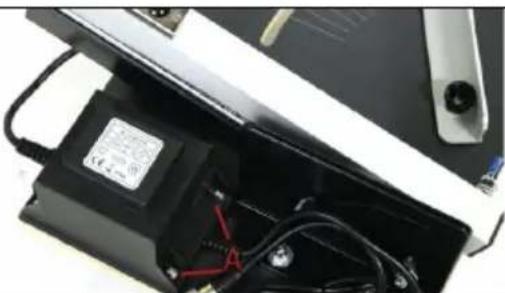

B+D

B

		D6
		AM6 x 20

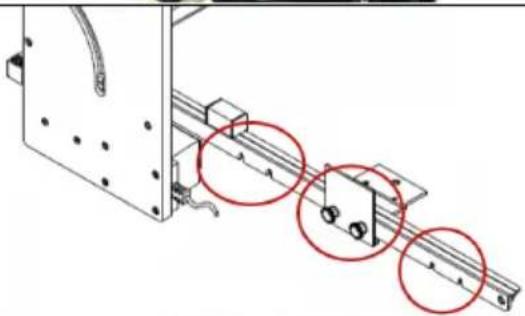

		Přídavné umístění podpory lze namontovat na třech místech

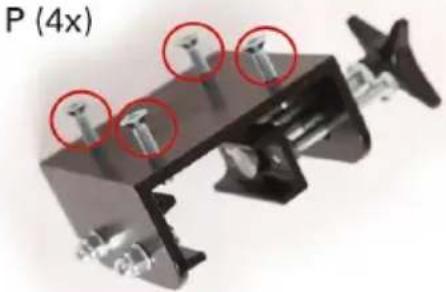

		Základnu stojanu lze rychle vyměnit za držák lešení.(4 x P)Držák lešení je připevněn na zadní straně zařízení, což umožňuje efektivní řezání přímo na lešení.

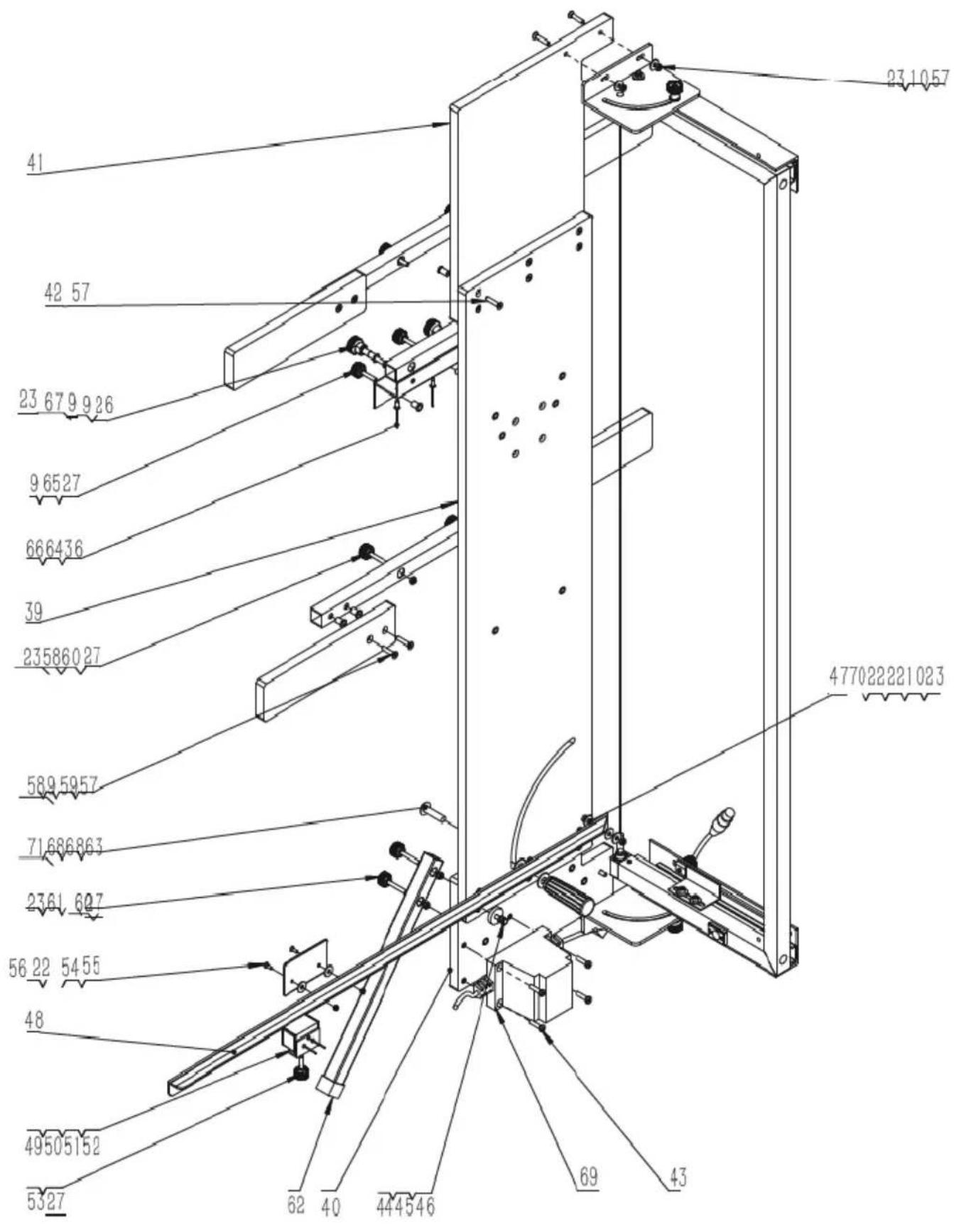

41 42 57 23 67 9 9 26 9 65 27 66 64 36 39 23 58 60 27 58 9 59 57 71 68 68 63 23 61 60 7 56 22 54 55 48 49 50 51 52 53 27 62 40 44 45 46 69 43 23 10 57 47 70 22 22 21 02 3

Č.	Popis zařízení	množství
1.	Spodní základní deska pro luk	1
2.	Horní základní deska pro luk	1
3.	Spodní držák pro luk	1
4.	Horní držák pro luk	1
5.	Podélná čtvercová trubka	1
6.	Horní hranatá trubka	1
7.	Dno čtvercové trubky	1
8.	Limitní úhel hliník	2
9.	Nýtovací matice se širokým okrajem 9x6x15,5	19
10.	Kovová podložka 6x18x1,5	15
11.	imbusový šroub M6×12	4
12.	Čtyřhranná matice M6	2
13.	Vypínač	1
14.	Korková spona 12	2
15.	Integrovaná zástrčka 30X30	2
16.	Ochranný návlek na pružinu 14*30	2
17.	Matice M4	4
18.	Strojní samořezný šroub M3,5×13	2
19.	Žena Zástrčka Transformátoru	1
20.	Podložka Transformátoru	1
21.	Plochý stroj samořezný šroub M2,9x13	2
22.	Plastová podložka 6x18x1,5	12
23.	Pojistná matice M6	19
24.	Plochý miskovitý šroub M6×25	2
25.	Hot Wire	1
26.	Vroubkovaná matice M6, plast	4
27.	Plastová matice	13
28.	Nýtovací šrouby M6*35	2
29.	Nýtovací šrouby M6*20	2
30.	Skluzavka 33 cm	2
31.	Pružina 13x30x1,5	2
32.	imbusový šroub M4×8	2
33.	Ploché samořezné šrouby ST3,5×12	2
34.	Šrouby s křížovou drážkou M4×6	2
35.	Šrouby s křížovou drážkou M4×10	2
36.	Dvojitý bubnový nýt 4,8*11	7
37.	Ustupující jaro	2
38.	Kovová podložka 4x9x0,8	2
39.	Základní deska	1
40.	Spodní dřevěná deska	1
41.	Horní dřevěná deska	1
42.	Nýtovací matice 6x9x15	31
43.	Strojní šrouby M6×25	4
44.	Výstředník Z Plastu	1
45.	Kovová podložka 6x12x1,5	1
46.	Šroub s plochou hlavou M6×20	1
47.	Plochý šroub M6×35	1
48.	Pravítko	1
49.	Kovová Konstrukce S Plastovými Víky	1
50.	Kovová Konstrukce S Plastovým Běhounem	1
51.	Slepý nýt 3,2×9	3
52.	Čtyřhranná zátka na potrubí 30×30	2
53.	Vroubkovaný šroub Plstic M6X30	1
54.	Deska	1
55.	Křížový zápustný šroub M4×12	2
56.	Pojistná matice M4	2
57.	Plochý šroub M6×30	24
58.	Střední hliníková trubka	2
59.	Střední deska	4
60.	Plochý miskovitý šroub M6×50	8
61.	Přední noha	2
62.	25tube Overcoat	2
63.	M10X40 Šestihranná plochá kulatá hlava s polstrovanými šrouby	1
64.	Držák rámu	1
65.	Plochý šroub M6×40	2
66.	Hliníková trubka držáku rámu	1
67.	imbusový šroub M6×80	2
68.	Kovová podložka 10x25x1,5	2
69.	Transformátor	1
70.	Nýtovací matice M6×12	1
71.	Vertikální šroub s rukojetí M10×86×25	1

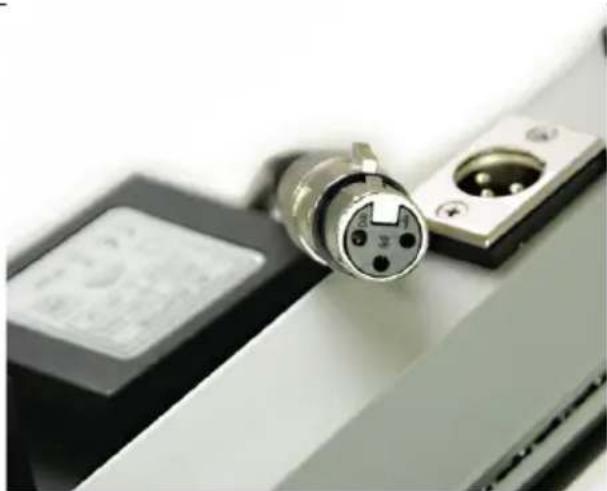

Chcete-li spustit frézu, postupujte takto:Zapojte XLR konektor transformátoru do odpovídající zásuvky na přídi. Zapojte zástrčku do elektrické zásuvky.Ujistěte se, že síťové napětí je správné. Napětí napájecího zdroje musí odpovídat napětí uvedenému na typovém štítku stroje.

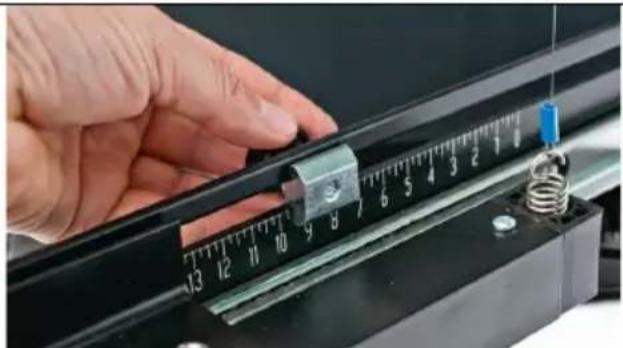

Limitní zastávkyDíky dorazům lze vyrobit tolik desek, kolik je třeba, s přesně stejnými rozměry.
vypínač on/offChcete-li stroj spustit, stiskněte vypínač1 a držte jej stisknutý. Pro vypnutí napájení nářadí, uvolněte vypínač

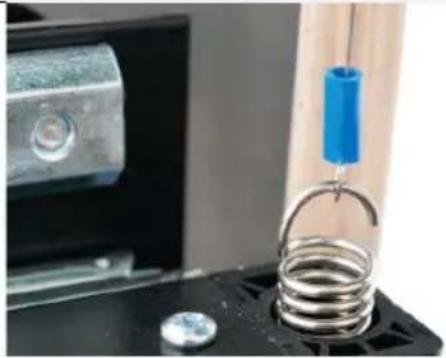

Pro montáž dodaného řezacího drátu:1. Připevněte řezací drát k pružinám na levé i pravé straně. Nejprve upevněte drát do pružiny na jedné straně, poté jej napněte pod napětím a zajistěte na opačné straně.2. Pokud se řezací drát přrethrne, odstraňte zbývající drát odpojením zásuvek na horní a spodní části drátu. Teprve po tomto kroku lze nainstalovat nový vodič.

Poznámka : Na rozdíl od nových náhradních vodičů, původně instalovaný vodič v řezačce již nemá měděnou barvu, ale vypadá tmavě. Toto zabarvení není na závadu; označuje, že řezačka byla testována za vysokých teplot, aby byla zajištěna správná funkčnost před opuštěním továrny.

Varování: Nadměrné napětí a vývin tepla mohou transformátor poškodit. Při řezání vždy používejte pouze předepsaný elektrický výkon. Drát nemusí být horký, aby bylo možné účinně řezat pěnový plast.

Varianty řezání

Rovný střih

1. Nastavte úhel luku na 0 stupňů na pravé i levé straně.
2. Označte požadované rozměry na polystyrénové desce.
3. Zvedněte luk a umístěte materiál pod řezací drát.
4. Umístěte materiál proti úhlu umístění a vytáhněte jej dopředu, dokud nedosáhne požadovaného rozměru.
5. Stiskněte a podržte tlačítko (tím se zahřeje řezací drát).
6. Zatáhněte za mašli směrem k materiálu, abyste jej odřízli.
7. Po dokončení řezu tlačítko uvolněte.

1. Nastavte úhel luku na 0 stupňů na pravé i levé straně.
2. Na polystyrénové desce vyznačte požadovaný schod (výšku i délku).
3. Zvednutím mašle umístěte materiál pod řezací drát a zarovnejte jej s vyznačenou délkou.
4. Stiskněte a podržte tlačítko (tím se zahřeje řezací drát).
5. Zatáhněte za mašli směrem k materiálu, abyste hloubku kroku seřízli.
6. Jakmile dosáhnete hloubky kroku, posouvejte materiál doleva, dokud nebude krok zcela oříznut.
7. Po dokončení krokového řezu tlačítko uvolněte.

1. Nastavte luk do požadovaného úhlu na pravé i levé straně pomocí dodávaného úhlového dorazu.

2. Zvednutím mašle umístěte materiál pod řezací drát a zarovnejte jej se začátkem řezu.

3. Stiskněte a podržte tlačítko (tím se zahřeje řezací drát).

4. Zatáhněte za mašli směrem k materiálu, abyste odřízli zkosení.

5. Po dokončení šikmého řezu tlačítko uvolněte.

1. Nastavte luk na 0 stupňů na pravé i levé straně.
2. Označte požadovaný řez na polystyrénové desce.
3. Zvedněte luk a umístěte materiál pod řezací drát.
4. Upravte materiál tak, aby vyznačený řez přesně lícoval s řezacím drátem.
5. Stiskněte a podržte tlačítko (tím se zahřeje řezací drát).
6. Zatáhněte za mašli ve směru materiálu, abyste provedli řez.
7. Po dokončení řezu tlačítko uvolněte.

1. Nastavte luk na 0 stupňů na pravé i levé straně.
2. Na polystyrenové desce vyznačte požadovanou dutou drážku.
3. Zvedněte luk a umístěte materiál pod řezací drát, zarovnejte jej s vyznačeným výchozím bodem.
4. Stiskněte a podržte tlačítko (tím se zahřeje řezací drát).
5. Zatáhněte za luk ve směru materiálu, abyste hloubku kroku seřízli.
6. Jakmile dosáhnete hloubky kroku, posuňte materiál doprava po vyznačené délce drážky.
7. Po úplném odříznutí délky kroku vytáhněte mašli nahoru z materiálu.
8. Uvolněte tlačítko.

Pěnová řezačka s horkým nožem pro MSW-ISU-GIL E1 S1

a b c d e f

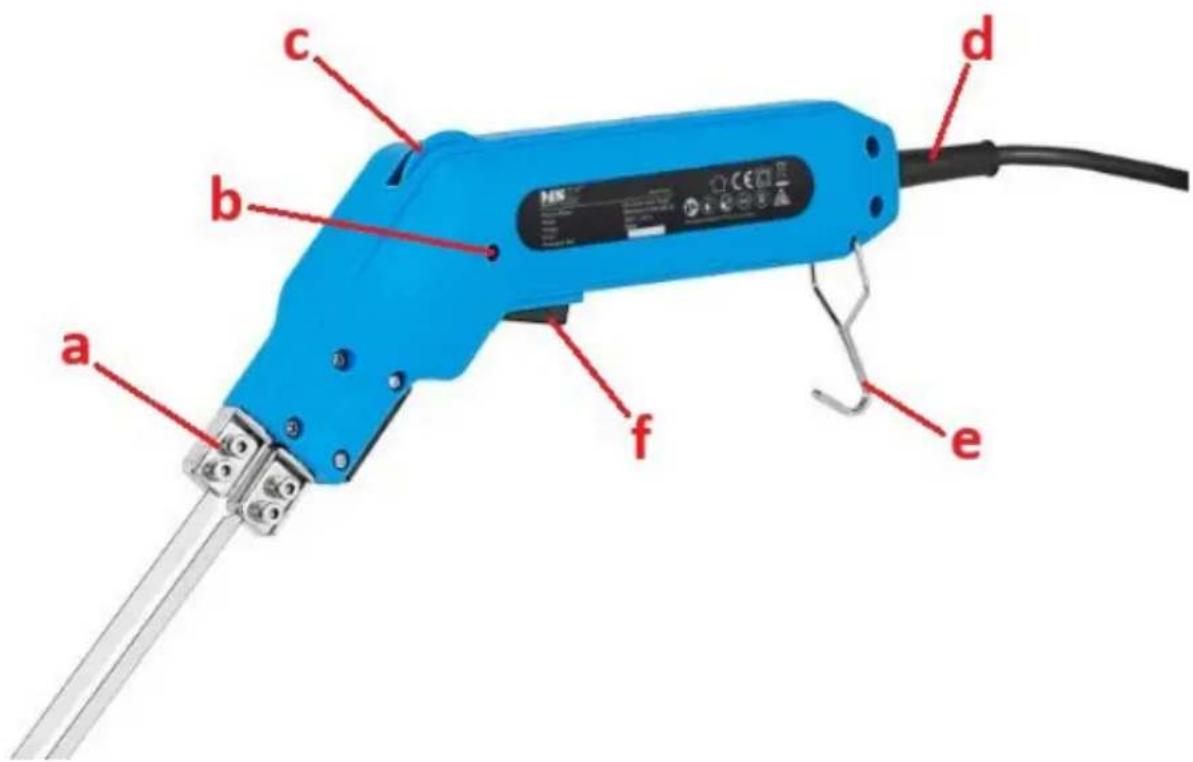

a. Otvory pro připevnění řezného příslušenství
b. LED indikátor pro vytápění
c. Kolečko pro nastavení teploty
d. Napájecí kabel
e. Háček
f. Vyhřívací spoušt

MONTÁŽ ZAŘÍZENÍ

Zařízení je dodáváno téměř připravené k použití. Uživatel musí připojit pouze požadované příslušenství, které vyhovuje jeho potřebám.

POZOR: Příslušenství instalujte do zařízení pouze tehdy, když je vypnuté a vychladlé! Pro ochranu používejte vhodné rukavice.

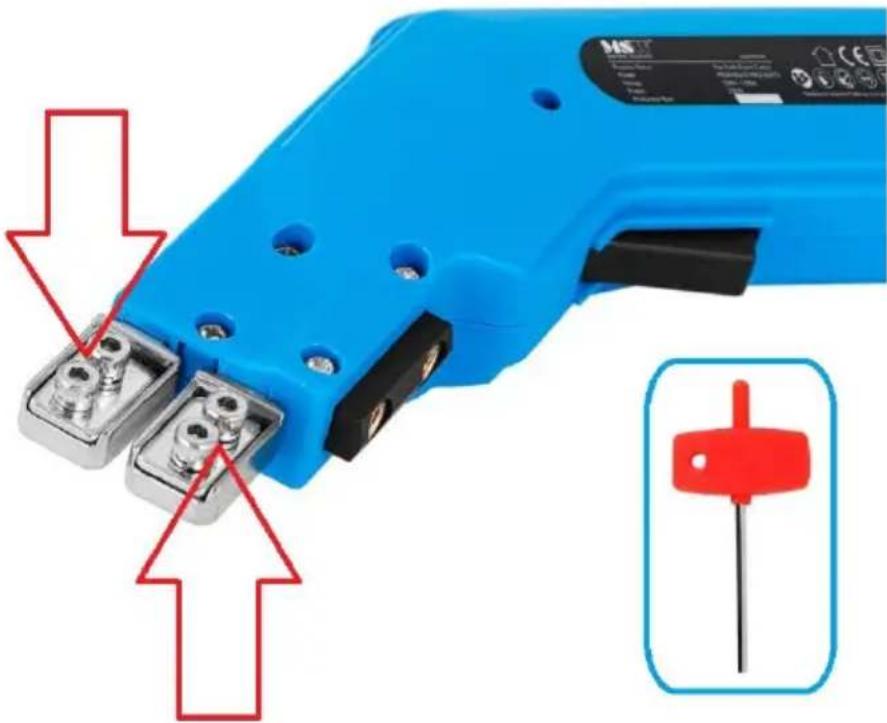

- Pomocí přiloženého šestihranného klíče povolte 4 šrouby uvedené na obrázku níže:

• Vložte požadované konce řezného příslušenství (kovové) do štěrbin a bezpečně utáhněte 4 dříve povolené šrouby tak, aby zařízení a příslušenství měly plný kontakt:
• Nesprávná instalace bude mít za následek, že se čepel nezahřeje
