ΕΓΧΕΙΡΓΙΔΙΟ ΕΠΙΣΚΕΥΗΣ

GV550 BI60-BI45

1 ΕΙΣΑΓΩΓΗ......

1.1 Σκοπός του εγγράφου ....

1.2 Γενικά σύμβολα......

1.3 Σχετικά σύμβολα ασφαλείας......

2 ΑΣΦΑΛΕΙΑ ......

2.1 Σήμανση για επίπεδα κινδύνου......

2.2 Σήμανση για φυσική ζημιά ....

2.3 Γενικές οδηγίες ασφαλείας......

3 ΕΡΓΑΛΕΙΑ ΚΑΙ ΒΟΗΘΗΜΑΤΑ......

Προσδιορισμός ....

Λεπτομέρειες ....

Eikóva ....

Κατσαβίδι Torx με bit T20 και τρύπα......

Κατσαβίδι Torx με bit T15 ......

Μήκος 80 mm......

Πλακέ κατσαβίδι......

200 mm....

Πένσα

Μήκος: 200 mm, ίσιο......

4.1 Αντικατάσταση βραχιόνων ψεκασμού ....

4.2 Αντικατάσταση φίλτρων ......

4.3 Αντικατάσταση καλύμματος αντλίας αποστράγγισης ......

4.4 Αντικατάσταση φις......

4.5 Συστήματα καλαθιών......

4.6 Αντικατάσταση εξωτερικής πόρτας......

4.7 Αντικατάσταση πλακέτας ελέγχου......

4.8 Αντικατάσταση καλύμματος διανομέα απορρυπαντικού ...

4.9 Αντικατάσταση κάτω στεγανοποιητικού πόρτας......

4.10 Αντικατάσταση στεγανοποιητικού πόρτας......

4.11 Αντικατάσταση κάτω καλύμματος ....

4.12 Αντικατάσταση ελατηρίων πόρτας......

4.13 Αντικατάσταση μεντεσέ ....

4.14 Αντικατάσταση Emotion Light......

1 ΕΙΣΑΓΩΓΗ

1.1 Σκοπός του εγγράφου

Αυτές οι συμβουλές επισκευής βοηθούν τον πελάτη να επισκευάσει τις συσκευές ο ίδιος σύμφωνα με τον ισχύοντα κανονισμό οικολογικής σχεδίασης (από 03/2021).

Περιέχουν πληροφορίες για τον τρόπο αντικατάστασης ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση αμφιβολίας επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι οδηγίες επισκευής έχουν ακολουθηθεί σωστά.

1.2 Γενικά σύμβολα

Σύμβολο Σημασία

Ειδικές πληροφορίες

1.3 Σχετικά σύμβολα ασφαλείας

Σύμβολο Σημασία
	Γενική προείδοποίηση
	Κίνδυνος από ηλεκτρική τάση
	Κίνδυνος κοψίματος
	Κίνδυνος σύνθλιψης
	Καυτές επιφάνειες
	Κίνδυνος έκρηξης
	Ισχυρό μαγνητικό πεδίο
	Μη ιονίζουσα ακτινοβολία

2 ΑΣΦΑΛΕΙΑ

2.1 Σήμανση για επίπεδα κινδύνου

Σήμανση Σημασία
ΚΙΝΔΥΝΟΣ	Επικείμενος κίνδυνος που μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό εάν δεν αποφευχθεί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Πιθανός επικείμενος κίνδυνος που μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό εάν δεν αποφευχθεί.
ΠΡΟΣΟΧΗ Πιθανός επικείμενος κίνδυνος που μπορεί να οδηγήσει σε ελαφρύ τραυματισμό ή φυσική ζημιά εάν δεν αποφευχθεί.

2.2 Σήμανση για φυσική ζημιά

Σήμανση Σημασία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Προειδοποίηση για πιθανή φυσική ζημιά

2.3 Γενικές οδηγίες ασφαλείας

▶ Διαβάστε το εγχειρίδιο επισκευής και ακολουθήστε τις οδηγίες που περιέχονται σε αυτό.
▶ Προχωρήστε συστηματικά και ακολουθήστε τις οδηγίες για τον εντοπισμό και την επισκευή βλαβών.

2.3.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

▶ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
Μετά την επισκευή βεβαιωθείτε ότι θα πραγματοποιηθεί έλεγχος ασφάλειας σύμφωνα με το πρότυπο VDE 0701 ή τα πρότυπα της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες.

▶ Φοράτε προστατευτικά γάντια!
Κίνδυνος σύνθλιψης κατά τις επισκευές, τη συντήρηση, την αντιμετώπιση προβλημάτων και το τεχνικό σέρβις από βαριά και κινούμενα μέρη.
▶ Φοράτε προστατευτικά υποδήματα!
▶ Ασφαλίστε τα βαριά μέρη ώστε να αποτρέψετε την πτώση.
Μην εισάγετε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια / τη λειτουργία της συσκευής.

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά! Κίνδυνος πρόκλησης βλάβης σε εξαρτήματα ευαίσθητα στον στατικό ηλεκτρισμό (ESD).

Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2.3.2 Δομή προειδοποίησης

KINDYNOΣ

Εκτεθειμένα μέρη υπό τάση

Κίνδυνος θανάτου από ηλεκτροπληξία.

Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.
Μην αγγίζετε το περίβλημα , το πλαίσιο ή εξαρτήματα.
Εάν απαιτείται δοκιμή υπό τάση, χρησιμοποιήστε έναν ασφαλειοδιακόπτη.
▶ Βεβαιωθείτε ότι η αντίσταση καλωδίου γείωσης δεν υπερβαίνει τις τυποποιημένες τιμές.

ΠΡΟΕΙΔΟΠΟΙΗ ΣΗ

Στην περίπτωση βλάβης, αγώγιμα μέρη αφής μπορεί να βρίσκονται υπό τάση.

Κίνδυνος θανάτου από ηλεκτροπληξία.

Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.
Μην αγγίζετε το περίβλημα, το πλαίσιο ή εξαρτήματα.
Εάν απαιτείται δοκιμή υπό τάση, χρησιμοποιήστε έναν ασφαλειοδιακόπτη.
▶ Βεβαιωθείτε ότι η αντίσταση των αγωγών γείωσης δεν υπερβαίνει τις τυποποιημένες τιμές.

ΠΡΟΣΟΧΗ

Τραυματισμοί από κοψίματα ή αιχμηρές ακμές.

▶ Φοράτε προστατευτικά γάντια.
▶ Φοράτε μέσα ατομικής προστασίας.

ΠΡΟΣΟΧΗ

Φορτισμένοι πυκνωτές

Κίνδυνος τραυματισμού από ηλεκτροπληξία και ηλεκτρικό σοκ.

Αποφορτίστε τους πυκνωτές στη συσκευή πριν από την εκτέλεση της εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗ ΣΗ

Στοιχεία με κίνδυνο από στατικό ηλεκτρισμό.

Καταστροφή των εξαρτημάτων, εάν τα αγγίξετε.

▶ Πριν από κάθε εργασία που αφορά εξαρτήματα με κίνδυνο από στατικό ηλεκτρισμό, εγκαταστήστε ένα σύστημα προστασίας από στατικό ηλεκτρισμό.
▶ Τηρείτε τα μέτρα για την προστασία των εξαρτημάτων με κίνδυνο από στατικό ηλεκτρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣ Η

Καταστροφή εξαρτημάτων εξαιτίας της αδιάκριτης αντικατάστασης των μερών.

Καταστροφή των εξαρτημάτων, εάν τα αγγίξετε.

Αντιμετωπίστε το πρόβλημα πριν από την αντικατάσταση των στοιχείων.
▶ Ελέγχετε συστηματικά.
▶ Τηρείτε την τεχνική τεκμηρίωση.
Αποφύγετε την αντικατάσταση των στοιχείων που δεν είναι απαραίτητη.

3 ΕΡΓΑΛΕΙΑ ΚΑΙ ΒΟΗΘΗΜΑΤΑ

Προσδιορισμός	Λεπτομέρειες	Εικόνα
Κατσαβίδι Torx με bit T20 και τρύπα (00340764)	100 mm, για βίδες με κοπίλια
Κατσαβίδι Torx με bit T15	Μήκος 80 mm
Πλακέ κατσαβίδι	λεπίδα 10 mm x 1,6 mm x 200 mm
Μυτοτσίμπιδο [00340871]	Μήκος: 200 mm, ίσιο

4 ΕΠΙΣΚΕΥΗ

4.1 Αντικατάσταση βραχιόνων ψεκασμού

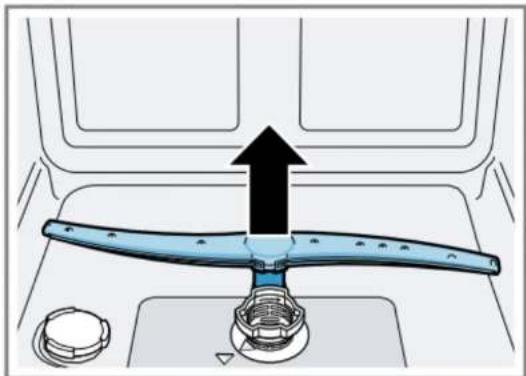

4.1.1 Αφαίρεση βραχίονα ψεκασμού

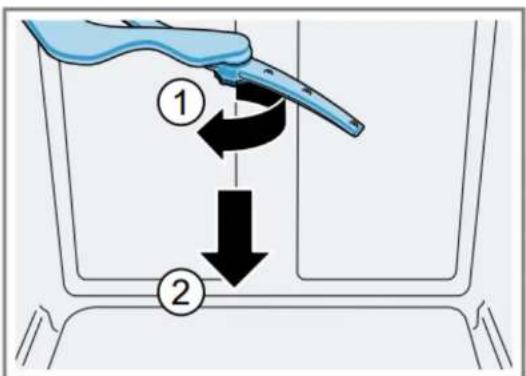

Ξεβιδώστε τον επάνω βραχίονα ψεκασμού (μόνο μοντέλα 60 cm BI) (1).

Τραβήξτε τον βραχίονα προς τα κάτω (2).

Πιέστε τον κάτω βραχίονα ψεκασμού προς τα επάνω.

4.1.2 Τοποθέτηση βραχίονα ψεκασμού

Τοποθετήστε τον κάτω βραχίονα ψεκασμού. Θα ακουστεί ένας χαρακτηριστικός ήχος όταν κουμπώσει στη θέση του. Τοποθετήστε τον επάνω βραχίονα ψεκασμού και βιδώστε τον καλά στη θέση του.

4.2 Αντικατάσταση φίλτρων

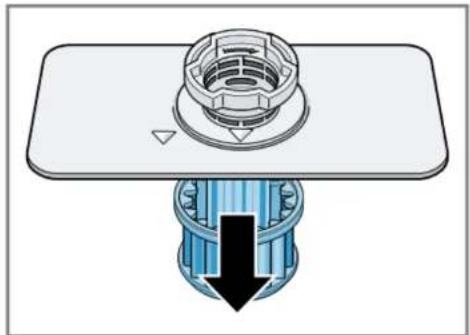

4.2.1 Αφαίρεση φίλτρων

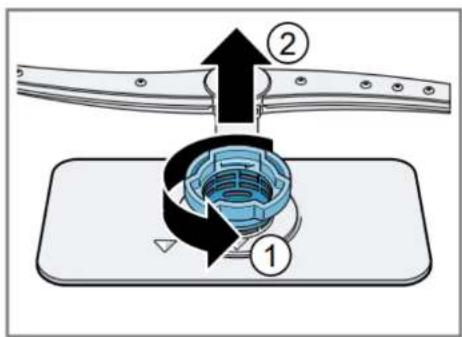

Γυρίστε το χοντρό φίλτρο (1) αριστερόστροφα και αφαιρέστε το σύστημα φίλτρου (2).

Τραβήξτε προς τα κάτω το μικροφίλτρο.

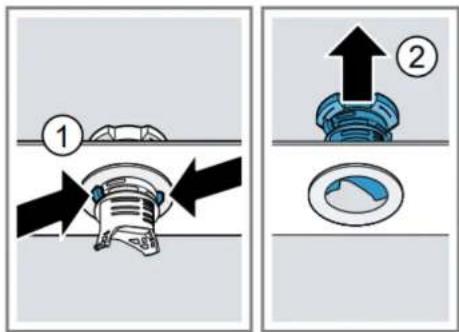

Πιέστε τα δόντια ασφάλισης (1) και τραβήξτε χοντρό φίλτρο (2).

4.2.2 Τοποθέτηση φίλτρων

1. Τοποθετήστε το σύστημα φιλτραρίσματος.

Βεβαιωθείτε ότι τα μάνδαλα στο χοντρό φίλτρο κουμπώνουν στη θέση τους.

1. Εισάγετε το σύστημα φίλτραρίσματος στη συσκευή και στρέψτε το χοντρό φίλτρο δεξιόστροφα.

Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

4.3 Αντικατάσταση καλύμματος αντλίας αποστράγγισης

Προϋποθέσεις:

Αποσυνδέστε την συσκευή από την παροχή τροφοδοσίας.

Αφαιρέστε τα επάνω και κάτω καλάθια.

Αφαιρέστε τα φίλτρα.

Αποστραγγίστε όποια ποσότητα νερού υπάρχει. Χρησιμοποιήστε σφουγγάρι, εάν είναι απαραίτητο.

4.3.1 Αφαίρεση καλύμματος αντλίας αποστράγγισης

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

▶ Φοράτε προστατευτικά γάντια.
Αφαιρέστε προσεκτικά τυχόν εναποθέσεις ξένου σώματος.

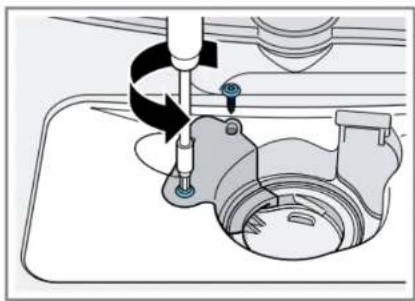

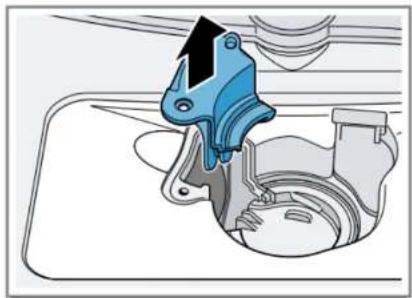

Εεβιδώστε τις βίδες στερέωσης του καλύμματος αντλίας ( T 20 torx).

Τραβήξτε το κάλυμμα αντλίας προς τα επάνω.

Αφαιρέστε τυχόν υπολείμματα φαγητού και ξένα σώματα εντός της συσκευής.

4.3.2 Τοποθέτηση καλύμματος αντλίας αποστράγγισης

Τοποθετήστε το κάλυμμα της αντλίας.

Πιέστε το προς τα κάτω και βιδώστε το.

Τοποθετήστε το σύστημα φίλτρων.

Τοποθετήστε τα επάνω και κάτω καλάθια.

4.4 Αντικατάσταση φις

ΠΡΟΕΙΔΟΠΟΙΗΣ Η

Υπερθέρμανση κύριας σύνδεσης!

Κίνδυνος πυρκαγιάς στη συσκευή

▶ Κατά την αλλαγή του καλωδίου εισόδου της συσκευής για χρήση σε πρίζες στη χώρα, πρέπει επίσης να ελέγχετε την τάση και τη συχνότητα της χώρας.

Εισάγετε καλά μέχρι να κουμπώσει.

Δύο δυνατές ακίδες σε κάθε πλευρά εμποδίζουν την ακούσια χαλάρωση του φις ή την αποσύνδεσή του από τη συσκευή.

4.4.1 Συναρμολόγηση

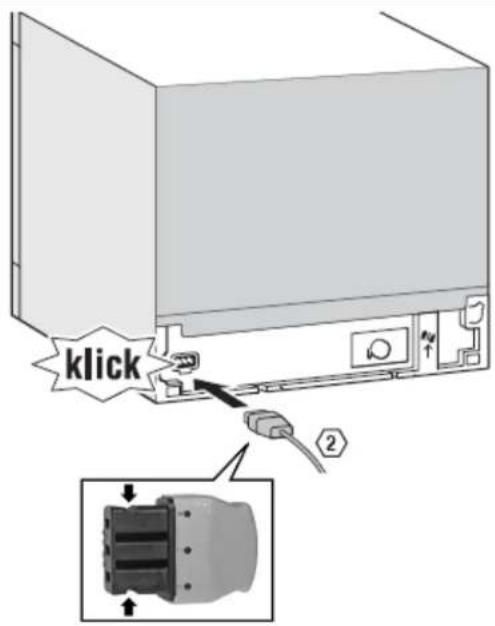

klick 2

4.4.2 Αποσυναρμολόγηση

Το φις αφαιρείται από την υποδοχή στη συσκευή, μετακινώντας το απαλά πλευρικά και τραβώντας το ταυτόχρονα.

4.5 Συστήματα καλαθιών

Τα μοντέλα 60 cm έχουν 2 καλάθια.

Τα μοντέλα 45 cm έχουν μόνο ένα καλάθι.

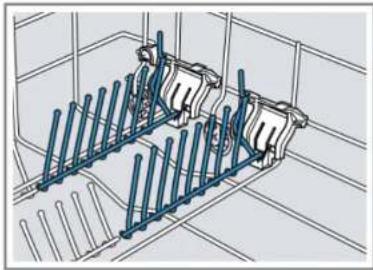

4.5.1 Αναδιπλούμενες ακίδες

Ταιριάζουν σε μια υποδοχή στο πλαστικό στήριγμα πλευρικά.

Πιέστε τον μοχλό μπροστά όταν δεν χρειάζεστε τις ακίδες.

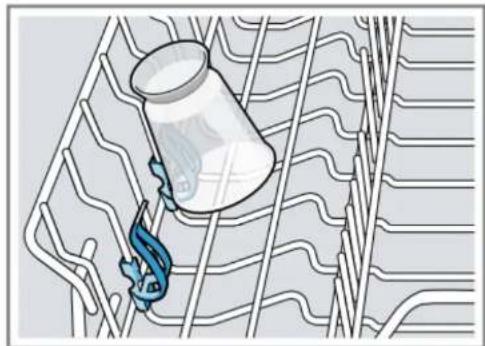

4.5.2 Πρόσθετη στήριξη για μικρά μέρη

Χρησιμοποιήστε αυτήν τη στήριξη για μικρά μέρη με μικρό βάρος.

4.6 Αντικατάσταση εξωτερικής πόρτας

Προϋποθέσεις:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.6.1 Αφαίρεση εξωτερικής πόρτας

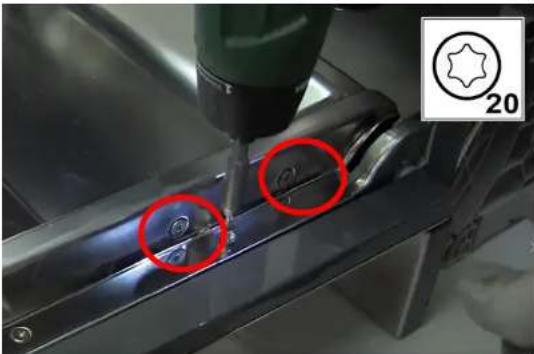

Αφαιρέστε τις βίδες που περιγράφονται παρακάτω με κατσαβίδι torx 20.

1- Ανοίξτε την πόρτα

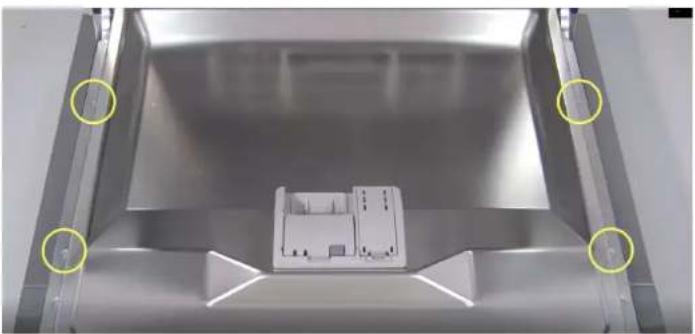

2- Αφαιρέστε 4 βίδες.
3- Κλείστε την πόρτα, κρατώντας την στη μία πλευρά.
4- Αντικαταστήστε την πόρτα τραβώντας προς τα κάτω τα μάνδαλα.
5- Αποσυνδέστε το καλώδιο γείωσης από την πόρτα.

Οι 2 πλευρικές βίδες της εσωτερικής πόρτας ασφαλίζουν τους μεντεσέδες στην εσωτερική πόρτα.

4.6.2 Τοποθέτηση εξωτερικής πόρτας

Ακολουθήστε τα βήματα με την αντίθετη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣ Η

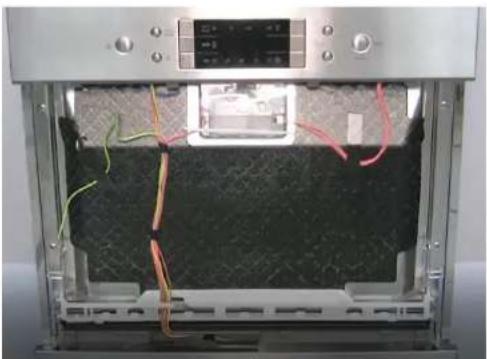

Καλώδια που δεν είναι σωστά ασφαλισμένα ή τοποθετημένα!

Κίνδυνος ζημιάς στην πλεξούδα καλωδίων.

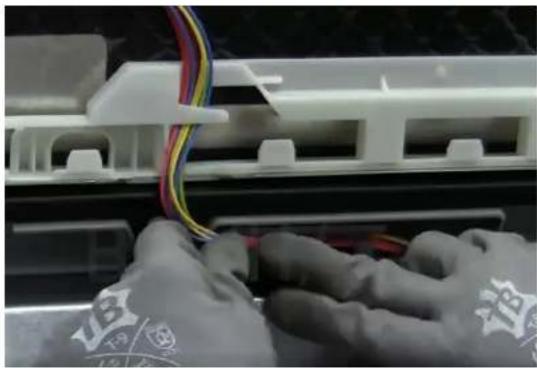

▶ Τοποθετήστε τα καλώδια και ασφαλίστε τα στη θέση τους με κολλητική ταινία.

Τοποθετήστε σωστά την πλεξούδα καλωδίων στην κάτω αγκύλη στεγανοποίησης.

4.7 Αντικατάσταση πλακέτας ελέγχου

Προϋποθέσεις:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Η εξωτερική πόρτα έχει αφαιρεθεί.

4.7.1 Αφαιρέστε την πλακέτα ελέγχου

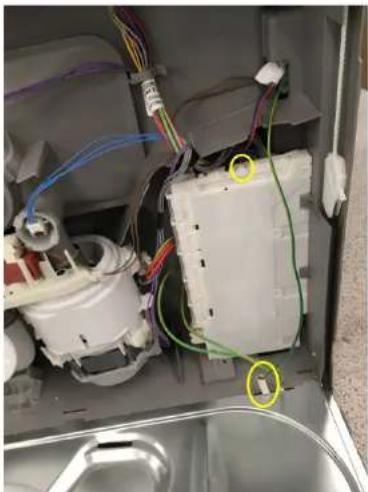

1. Αποσυνδέστε τις ηλεκτρικές συνδέσεις από την πλακέτα ελέγχου και τον αισθητήρα προειδοποίησης "Δεν υπάρχει λαμπρυντικό".
2. Ανοίξτε την πόρτα
3. Κρατήστε το μπροστινό πάνελ με το ένα χέρι για να μην πέσει.

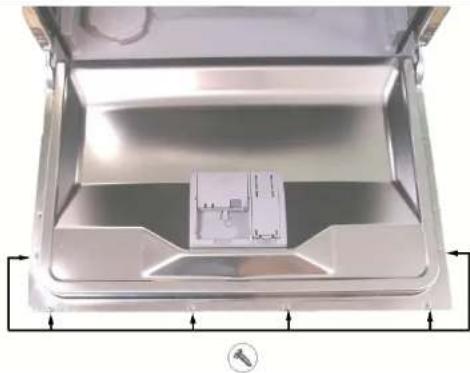

4. Αφαιρέστε τις 6 βίδες torx.
5. Αφαιρέστε την πλακέτα ελέγχου

4.7.2 Τοποθετήστε την πλακέτα ελέγχου.

Ακολουθήστε τα βήματα με την αντίθετη σειρά.

4.8 Αντικατάσταση καλύμματος διανομέα απορρυπαντικού

Μπορείτε να χρησιμοποιήσετε ένα μικρό κατσαβίδι για να το ανασηκώσετε.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Η πόρτα έχει ανοίξει.

Το κάλυμμα απορρυπαντικού άνοιξε.

4.8.1 Αφαίρεση καλύμματος απορρυπαντικού

• Σύρετε το κάλυμμα απορρυπαντικού προς τα μέσα 5 mm.
- Χρησιμοποιήστε έναν μοχλό για να αφαιρέσετε το κάλυμμα απορρυπαντικού από την κάτω πλευρά στις ράγες οδηγούς και αφαιρέστε το κάλυμμα απορρυπαντικού από την επάνω πλευρά στις ράγες οδηγούς.

- Αφαιρέστε το ελατήριο.

4.8.2 Τοποθέτηση ελατηρίου

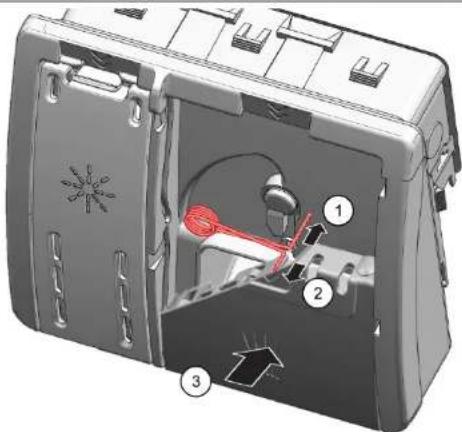

• Εισάγετε το μακρύ άκρο του ελατηρίου στην οπή συναρμολόγησης της συσκευής διανομέα (1).
• Εισάγετε το κοντό άκρο του ελατηρίου στην οπή συναρμολόγησης του καλύμματος απορρυπαντικού (2).
  • Πιέστε το κάλυμμα στον διανομέα (3).

4.8.3 Τοποθέτηση καλύμματος απορρυπαντικού

• Εισάγετε το κάλυμμα απορρυπαντικού στις ράγες οδηγούς στη μία πλευρά, 5 mm πριν από την εντελώς ανοιχτή θέση. Ασκώντας μικρή πίεση, πιέστε την απέναντι πλευρά στις ράγες οδηγούς.
• Ελέγξτε τη λειτουργία του καλύμματος απορρυπαντικού.

4.9 Αντικατάσταση κάτω στεγανοποιητικού πόρτας

Προϋπόθεση:

√ Η εξωτερική πόρτα είναι αποσυναρμολογημένη.

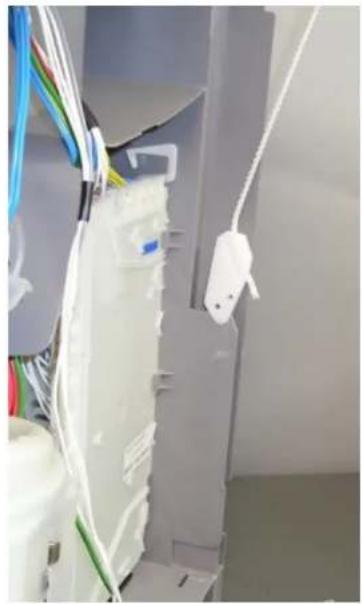

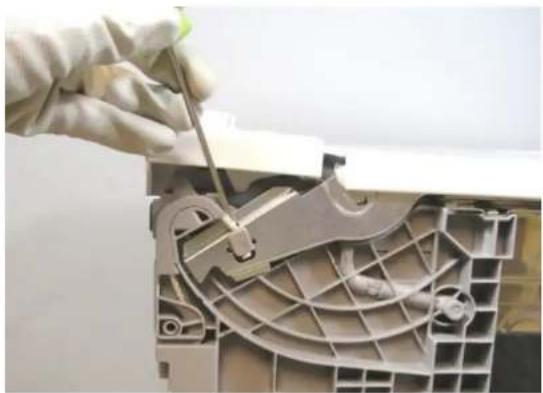

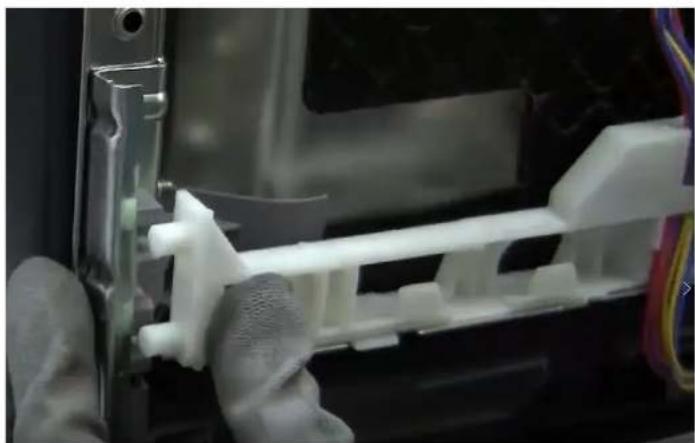

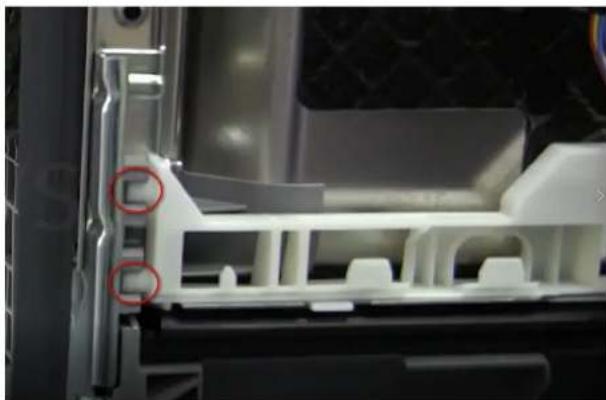

4.9.1 Αποσυναρμολόγηση

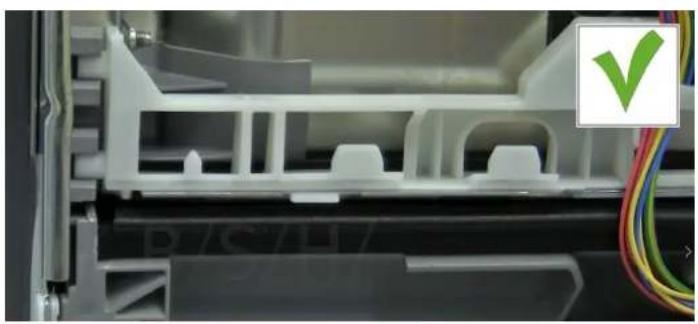

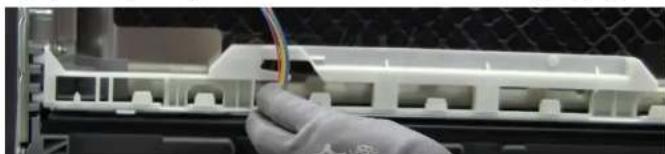

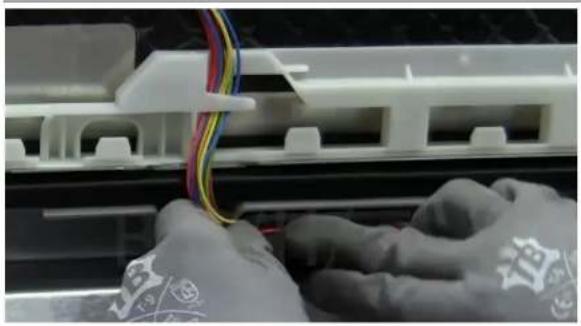

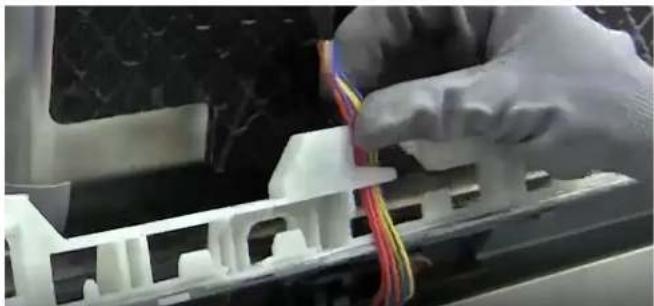

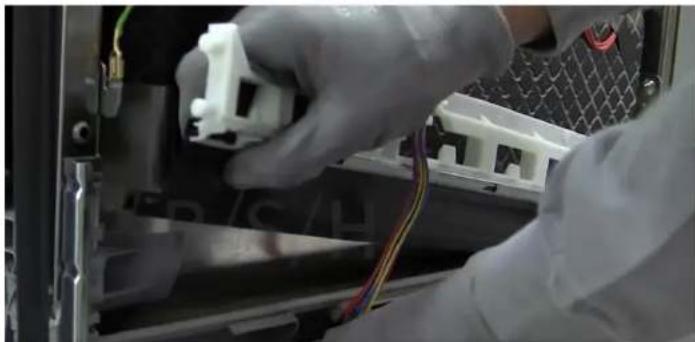

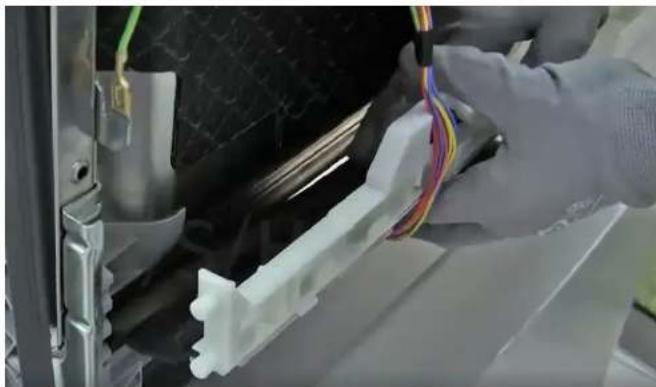

Αφαιρέστε την πλεξούδα καλωδίων από τον λευκό οδηγό βραχίονα.

Αφαιρέστε τη από τη χαμηλότερη θέση προσάρτησης.

Τραβήξτε την προς τα επάνω για να απεμπλακεί από τη βάση.

Ακολουθήστε τα βήματα αποσυναρμολόγησης με την αντίθετη σειρά της συναρμολόγησης.

Τοποθετήστε το στεγανοποιητικό και πιέστε στη βάση για να το στερεώσετε στη θέση του.

Εισάγετε την πλεξούδα καλωδίων στο λευκό στήριγμα.

Στερεώστε το λευκό στήριγμα στη βάση.

Φροντίστε για τη σωστή δρομολόγηση του καλωδίου.

Ελέγξτε ότι το στεγανοποιητικό είναι επίπεδο με την κάτω βάση.

4.10 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.10.1 Αφαίρεση στεγανοποιητικού πόρτας

Αφαιρέστε το στεγανοποιητικό πόρτας από το εσωτερικό πλαίσιο.

4.10.2 Τοποθέτηση στεγανοποιητικού πόρτας

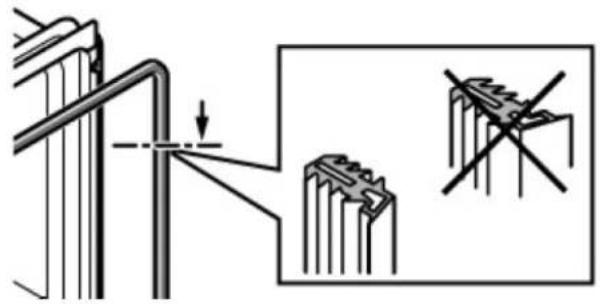

Βεβαιωθείτε ότι το προφίλ στεγανοποιητικού πόρτας είναι στη σωστή θέση.

Βεβαιωθείτε ότι οι γωνίες δεν έχουν καμφθεί ή συστραφεί.

Τοποθετήστε το άκρο του στεγανοποιητικού ευθεία μπροστά, κάτω από την εσωτερική πόρτα. Το στεγανοποιητικό πρέπει να ακουμπά στο πλάι του δοχείου όσο είναι δυνατόν.

4.11 Αντικατάσταση κάτω καλύμματος

Προϋπόθεση

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

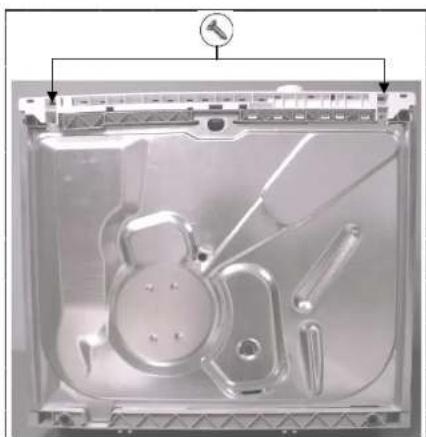

4.11.1 Αφαίρεση κάτω καλύμματος

1 Ξεβιδώστε τις δύο βίδες συγκράτησης torx 20.
2 Τραβήξτε από την κάτω οπή μέχρι να ελευθερωθεί από την ακίδα στερέωσης.
Χρησιμοποιήστε ένα πλακέ κατσαβίδι για απεμπλοκή και στις δύο πλευρές.
3 Απεμπλέξτε το καλώδιο γείωσης.

4.11.2 Συναρμολόγηση

1 Τοποθετήστε το κάτω μέρος της βάσης, εισάγοντας τα προεξέχοντα άκρα στις εγκοπές στην πλαστική βάση του δοχείου.
2 Τοποθετήστε το καλώδιο γείωσης στη βάση.
3 Βιδώστε τις δύο βίδες συγκράτησης.

4.12 Αντικατάσταση ελατηρίων πόρτας

Προϋπόθεση

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Η κάτω πλάκα βάσης έχει αφαιρεθεί.

4.12.1 Αποσυναρμολόγηση

1. Ακουμπήστε την πλαστική βάση του σχοινιού στο προεξέχον άκρο της πλαστικής βάσης.
2. Χρησιμοποιήστε ένα κατσαβίδι για απεμπλοκή του σχοινιού από τον μεντεσέ.
3. Όταν απεμπλακεί το σχοινί, μπορεί να αφαιρεθεί το ελατήριο.

4.12.2 Συναρμολόγηση

Συναρμολογήστε με την αντίθετη σειρά.

Báση

Η βάση του σχοινιού απελευθερώνεται αυτόματα από τη θέση της όταν κλείνει η πόρτα.

4.12.3 Ελατήρια μεντεσέ πόρτας

Η συσκευή έχει δύο ελατήρια που ελέγχουν την ισχύ ανοίγματος και κλεισίματος της πόρτας του πλυντηρίου πιάτων. Βρίσκονται σε όποια από τις δύο πλευρές της συσκευής.

Η τάση ελατηρίου μεταδίδεται μέσω του σχοινιού στον μεντεσέ, μέσω ενός πλαστικού εντατήρα.

Η ισχύς τάσης ελατηρίου δεν μπορεί να προσαρμοστεί.

Το ελατήριο και το σύστημα μετάδοσης προσαρμόζονται αυτόματα στο βάρος της πόρτας.

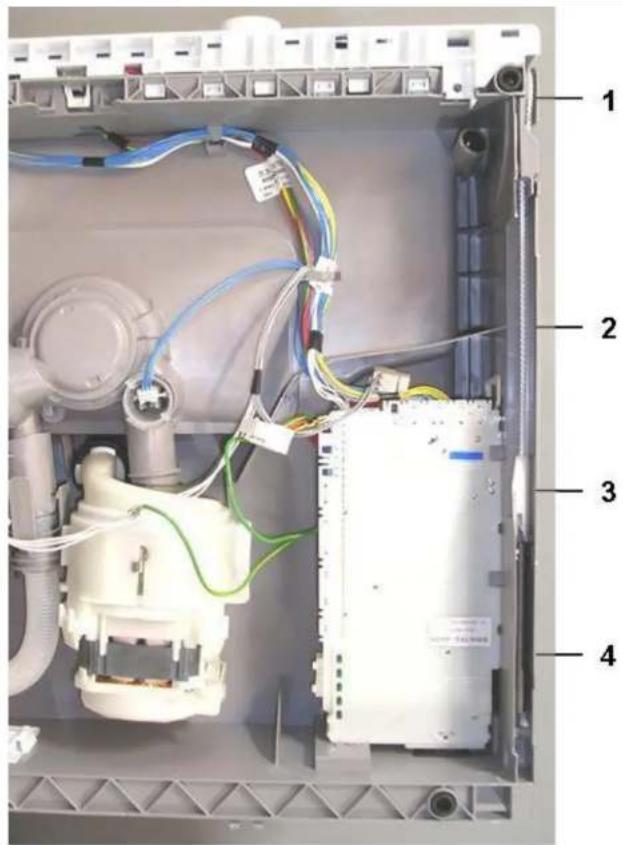

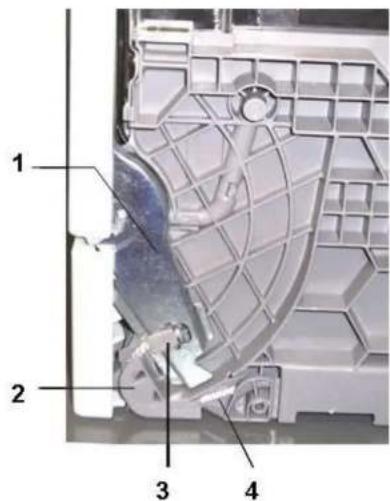

1 2 3 4

1 Μεντεσές

2 Τροχαλία

3 Τεμάχιο προσάρτησης σχοινιού

4 Σχοινί

4.13 Αντικατάσταση μεντεσέ

Προϋποθέσεις:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Αφαιρέστε τις εξωτερικές και τις εσωτερικές πόρτες.

Αφαιρέστε την κάτω βάση.

Απεμπλέξτε τα ερμάρια.

4.13.1 Αφαίρεση μεντεσέ

Χρησιμοποιήστε ένα κατσαβίδι (1) για να απελευθερώσετε το μάνδαλο.

Τραβήξτε προς τα έξω (2).

Αποσυνδέστε τη σύνδεση γείωσης από τον μεντεσέ.

4.13.2 Τοποθέτηση μεντεσέ

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών

Κίνδυνος τραυματισμού από ηλεκτροπληξία και ηλεκτρικό σοκ.

▶ Τα ηλεκτρικά στοιχεία πρέπει να επισκευάζονται από εκπαιδευμένο ηλεκτρολόγο.
Μετά την επισκευή βεβαιωθείτε ότη θα πραγματοποιηθεί έλεγχος ασφάλειας σύμφωνα με το πρότυπο VDE 0701 ή τα πρότυπα της συγκεκριμένης χώρας.

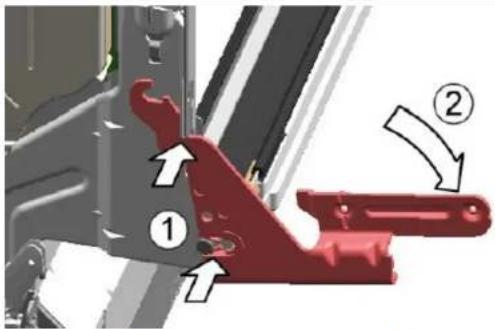

Τοποθετήστε τον μεντεσέ στη συσκευή (1).

Μετακινήστε τον μεντεσέ προς τα κάτω (2) μέχρι να ασφαλίσει στη συσκευή.

Συνδέστε το καλώδιο γείωσης του μεντεσέ.

Εάν δεν υπάρχει σύνδεσης γείωσης μπορεί να υπάρξει τάση στην πόρτα.

4.14 Αντικατάσταση Emotion Light

To Emotion Light βρίσκεται στην επάνω μπροστά εξωτερική περιοχή του δοχείου. Τα δύο φώτα είναι στην πλεξούδα καλωδίων και συνδέονται στη μονάδα ισχύος.

Προϋποθέσεις

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Η κάτω βάση έχει αφαιρεθεί.

4.14.1 Αφαίρεση Emotion Light

Αποσυνδέστε τον συνδετήρα από τη μονάδα ισχύος και τη γείωση της μεταλλικής βάσης (κίτρινη επισήμανση).

Τραβήξτε και τους δύο συνδέσμους έξω από την κάτω δεξιά πλευρά.

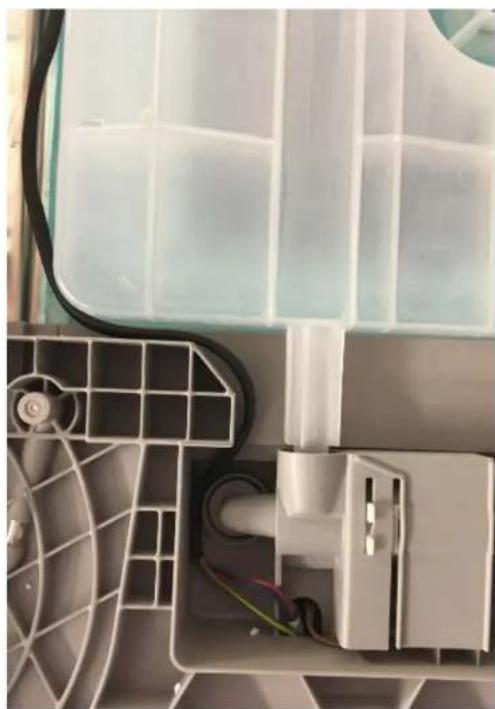

Απελευθερώστε το πίσω μάνδαλο της βάσης φωτός (βλέπε εικόνα).

Τραβήξτε όλα τα φώτα προς τα επάνω και αφαιρέστε τα.

Αφαιρέστε το σετ φώτων και την πλεξούδα καλωδίων.

4.14.2 Τοποθέτηση Emotion Light

Ακολουθήστε τα παραπάνω βήματα με την αντίθετη σειρά, διασφαλίζοντας ότι η δρομολόγηση των καλωδίων είναι σωστή.
