MANUALE UTENTE SC05IB00TE SIEMENS
[it] Consigli di riparazione....403
4.2 Vaihda suodattimet......
4.2 Vaihda suodattimet
Ota suodattimet pois.
MANUALE DI RIPARAZIONE
GV550 BI60- BI45
1 INTRODUZIONE ....
1.1 Finalità del documento ....
1.2 Simboli generali ....
1.3 Simboli rilevanti per la sicurezza......
2 SICUREZZA ....
2.1 Segnalazione dei livelli di rischio ....
2.2 Segnalazione di danni materiali......
2.3 Note generali sulla sicurezza ....
Denominazione......
Dettagli
Immagine ....
Cacciavite Torx con punta T20 e foro......
Cacciavite Torx con punta T15 ....
Lunghezza 80 mm
Cacciavite a taglio....
200 mm....
Pinza....
Lunghezza: 200 mm, diritto ....
4.1 Sostituzione dei bracci di lavaggio....
4.2 Sostituzione dei filtri....
4.3 Sostituzione del coperchio della pompa di scarico......
4.4 Sostituzione della spina......
4.5 Sistemi a cestelli....
4.6 Sostituzione della porta esterna......
4.7 Sostituzione del pannello comandi......
4.8 Sostituzione del coperchio del distributore del detersivo ..
4.9 Sostituzione della guarnizione inferiore della porta......
4.10 Sostituzione della guarnizione della porta ....
4.11 Sostituzione del coperchio inferiore......

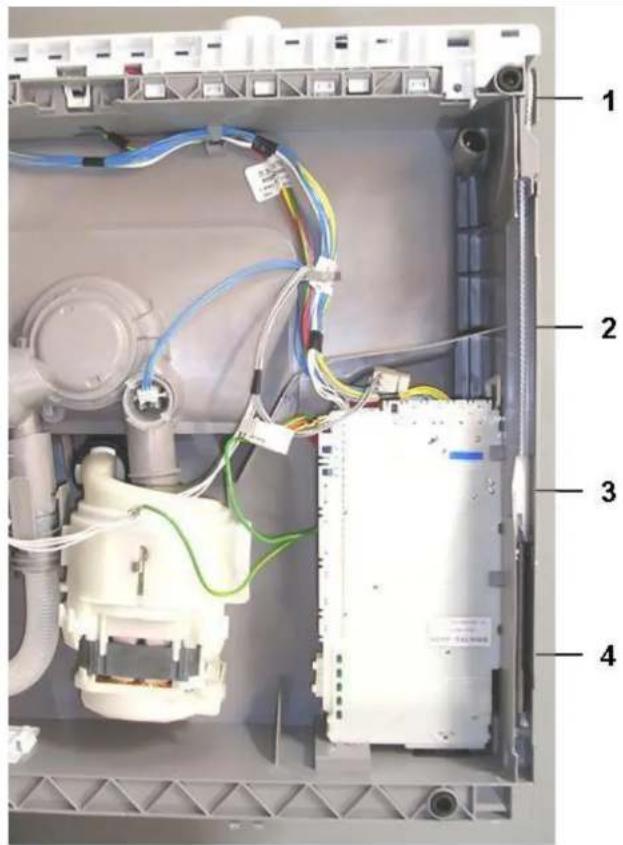

4.12 Sostituzione delle molle della porta......

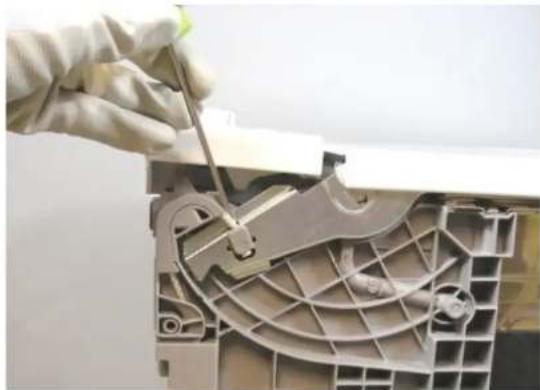

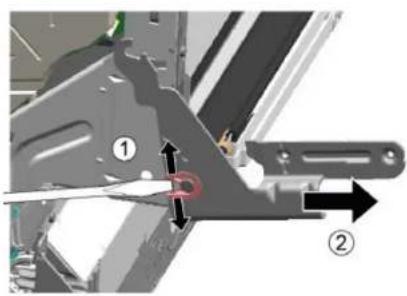

4.13 Sostituzione della cerniera ....

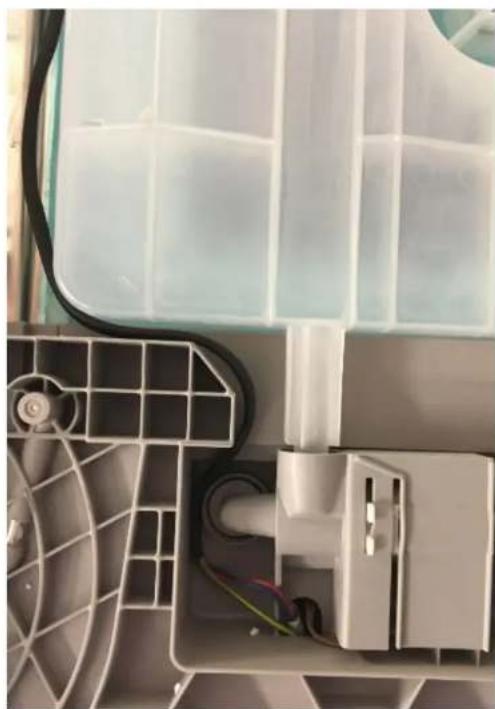

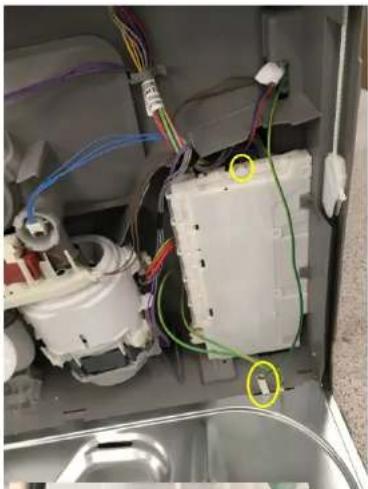

4.14 Sostituzione di Emotion Light......
1 INTRODUZIONE
1.1 Finalità del documento
Questi consigli per la riparazione aiutano il cliente a riparare gli apparecchi in autonomia conformemente al regolamento relativo all'ecodesign applicabile (dal 03/2021).
Contengono informazioni per la sostituzione di determinati ricambi e su avvertenze e rischi.
In caso di dubbio, contattare il nostro reparto di assistenza clienti. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Simboli generali
| Simbolo Significato | |
 | Informazioni speciali |
1.3 Simboli rilevanti per la sicurezza
| Simbolo Significato | |
 | Avvertenza generale |
 | Pericolo di tensione elettrica |
 | Pericolo di taglio |
 | Pericolo di schiacciamento |
 | Superfici roventi |
 | Pericolo di esplosione |
 | Forte campo magnetico |
 | Radiazioni non ionizzanti |
2 SICUREZZA
2.1 Segnalazione dei livelli di rischio
| Segnalazione | Significato |
| PERICOLO | Pericolo imminente che, se non evitato, può comportare la morte o gravi lesioni. |
| AVVERTENZA | Potenziale pericolo imminente che, se non evitato, può comportare la morte o gravi lesioni. |
| ATTENZIONE | Potenziale pericolo imminente che, se non evitato, può comportare lesioni di lieve entità o danni materiali. |
2.2 Segnalazione di danni materiali
| Segnalazione Significato | |
| AVVERTENZA | Avvertenza su possibili danni materiali |
2.3 Note generali sulla sicurezza
Leggere il manuale di riparazione e rispettare le disposizioni ivi contenute.
Procedere sistematicamente e seguire le istruzioni per l'individuazione e la riparazione dei guasti.
2.3.1 Tutti gli elettrodomestici
Pericolo di scosse elettriche dovute a componenti sotto tensione
La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
Scollegare l'apparecchio dall'alimentazione almeno 60 secondi prima di iniziare un lavoro.
Dopo la riparazione, assicurarsi che venga eseguito un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Indossare guanti di protezione!
Rischio di schiacciamento durante le riparazioni, la manutenzione, la ricerca guasti e l'assistenza tecnica a causa di parti pesanti in movimento.
Indossare calzature di protezione!
Fissare i componenti pesanti per impedire che cadano.
Non inserire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio.
Utilizzare solo ricambi originali!
Rischio di danni a componenti sensibili alle cariche elettrostatiche (ESD).
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Rischio di lesioni causate da bordi taglienti.
2.3.2 Struttura delle avvertenze
PERICOLO
Componenti sotto tensione esposti
Rischio di morte per folgorazione.
▶ Scollegare l'apparecchio dalla rete elettrica.
Non toccare alloggiamento, intelaiatura o componenti.
Se è necessaria una prova sotto tensione, utilizzare un interruttore di sicurezza.
Assicurarsi che la resistenza del filo di terra non superi i valori standard.
ATTENZIONE
Ferite da taglio sui bordi taglienti.
Indossare guanti di protezione.
Indossare dispositivi di protezione individuale.
ATTENZIONE
Condensatori carichi
Rischio di lesioni provocate da folgorazione e scosse elettriche.
▶ Scaricare i condensatori dell'apparecchio prima di eseguire il lavoro.
AVVERTENZA
In caso di guasto, le parti conduttive accessibili possono essere sotto tensione.
Rischio di morte per folgorazione.
▶ Scollegare l'apparecchio dalla rete elettrica.
Non toccare alloggiamento, intelaiatura o componenti.
Se è necessaria una prova sotto tensione, utilizzare un interruttore di sicurezza.
Assicurarsi che la resistenza del conduttore di terra non superi i valori standard.
AVVERTENZA
Componenti con rischio elettrostatico.
Distruzione dei componenti se toccati.
Prima di eseguire lavori su componenti con rischio elettrostatico, installare un sistema di protezione contro le scariche elettrostatiche.
Seguire le misure per la protezione dei componenti contro il rischio elettrostatico.
AVVERTENZA
Distruzione dei componenti a causa di una sostituzione indiscriminata.
Distruzione dei componenti se toccati.
Prima di sostituire i componenti eseguire la ricerca guasti.
Controllare con sistematicità.
▶ Seguire la documentazione tecnica.
Evitare sostituzioni dei componenti non necessarie.
3 STRUMENTI E AUSILI
| Denominazione | Dettagli | Immagine |
| Cacciavite Torx con punta T20 e foro(00340764) | 100 mm per viti con perno di sicurezza |  |
| Cacciavite Torx con punta T15 | Lunghezza 80 mm |  |
| Cacciavite a taglio | Lama 10 mm x 1,6 mm x 200 mm |  |
| Pinze a becco tondo[00340871] | Lunghezza: 200 mm, diritto |  |
4 RIPARAZIONE
4.1 Sostituzione dei bracci di lavaggio

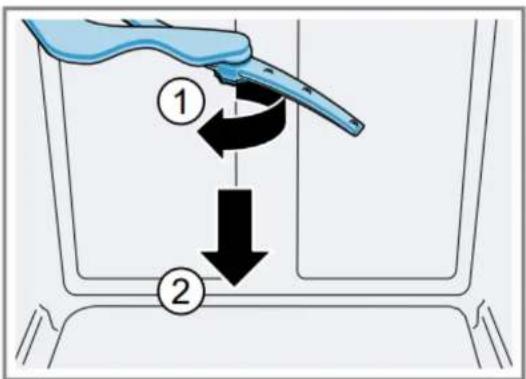

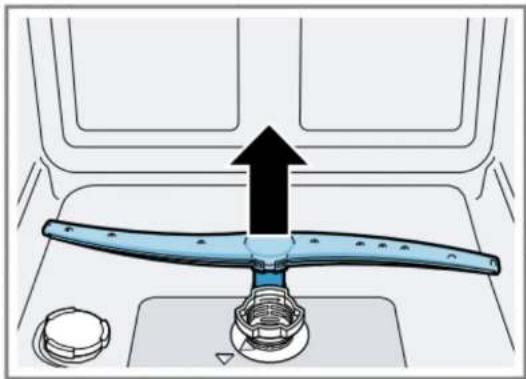

4.1.1 Rimozione del braccio di lavaggio
Svitare il braccio di lavaggio superiore (solo modelli BI da 60 cm) (1). Tirare il braccio verso il basso (2).
Spingere il braccio di lavaggio inferiore verso l'alto.
4.1.2 Installazione del braccio di lavaggio
Inserire il braccio di lavaggio inferiore. Scatta quando è in posizione. Inserire il braccio di lavaggio superiore e avvitarlo saldamente.
4.2 Sostituzione dei filtri

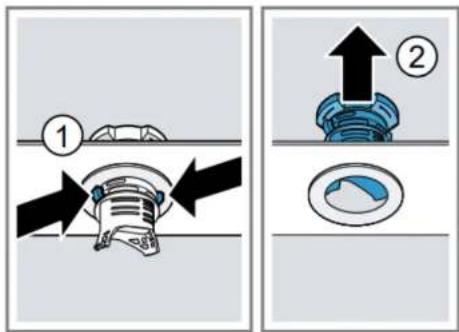

4.2.1 Rimozione dei filtri

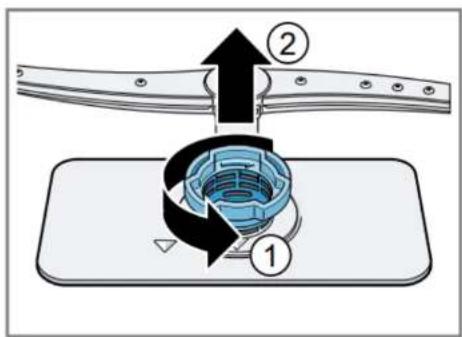

Ruotare il filtro grossolano (1) in senso antiorario e togliere il sistema di filtraggio (2).

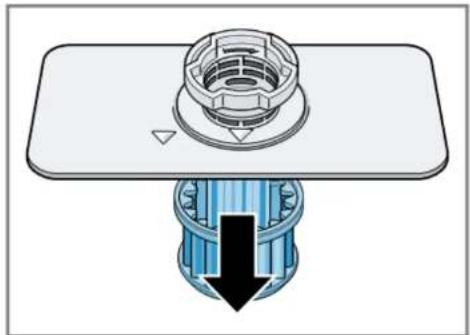

Spingere il microfiltro verso il basso.
Premere le tacche di arresto (1) e tirare verso l'alto il filtro grossolano (2).
4.2.2 Installazione dei filtri
- Reinstallare il sistema di filtraggio.
Verificare che i fermi del filtro grossolano si innestino in posizione.
- Inserire il sistema di filtraggio nell'apparecchio e ruotare il filtro grossolano in senso orario.
Assicurarsi che le marcature con le frecce siano allineate.
4.3 Sostituzione del coperchio della pompa di scarico
Prerequisiti:
Scollegare l'apparecchio dall'alimentazione.
Rimuovere i cestelli superiore e inferiore.
Rimuovere i filtri.
Scaricare l'eventuale acqua presente. Usare una spugna se necessario.
4.3.1 Rimozione del coperchio della pompa di scarico
ATTENZIONE
Pericolo di lesioni
Indossare guanti di protezione.
Rimuovere con cautela qualsiasi formazione di materiale estraneo.

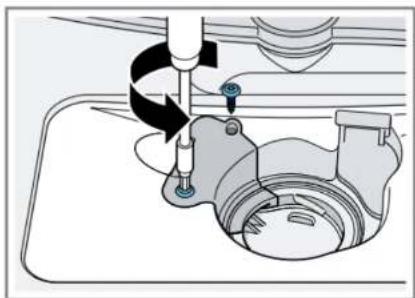

Svitare le viti di fissaggio del coperchio della pompa (T 20 Torx).

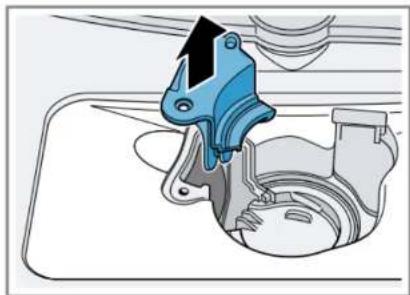

Tirare il coperchio della pompa verso l'alto.
Rimuovere gli eventuali residui di cibo e materiale estraneo dall'interno dell'apparecchio.
4.3.2 Installazione del coperchio della pompa di scarico
Applicare il coperchio della pompa.
Premerlo verso il basso e avvitarlo.
Installare il sistema di filtraggio.
Inserire i cestelli superiore e inferiore.
4.4 Sostituzione della spina
AVVERTENZA
Surriscaldamento del collegamento principale!
Rischio di incendio nell'apparecchio
Quando si sostituisce il cavo di ingresso dell'apparecchio per usarlo con prese di altri Paesi, occorre controllare anche la tensione e la frequenza del relativo Paese.
▶ Inserire saldamente fino a sentire uno scatto.
Due robusti perni su entrambi i lati impediscono che la spina si allenti o si stacchi dall'apparecchio inavvertitamente.

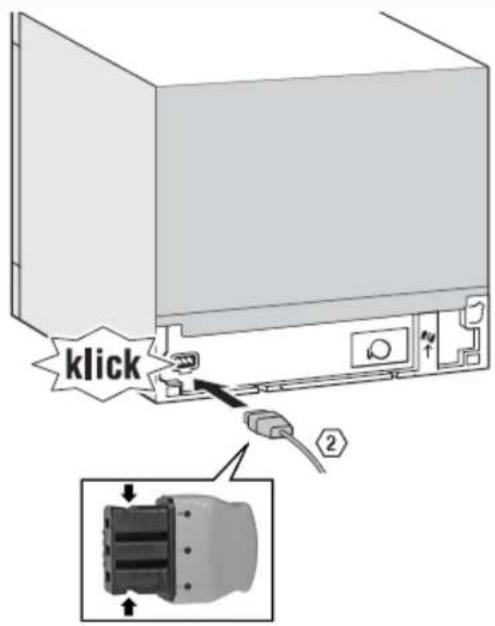

4.4.1 Montaggio
Per staccare la spina dalla presa nell'apparecchio, spostarla delicatamente di lato tirandola.
4.5 Sistemi a cestelli
I modelli da 60 cm prevedono 2 cestelli.
I modelli da 45 cm hanno un solo cestello.

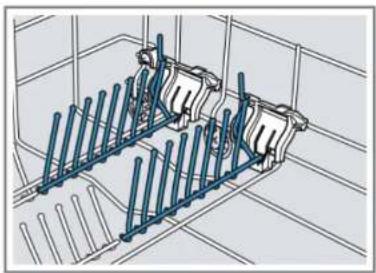

4.5.1 Supporti pieghevoli
Si inseriscono in una fessura nel supporto di plastica di lato.
Se i supporti non sono necessari, premere la leva in avanti.

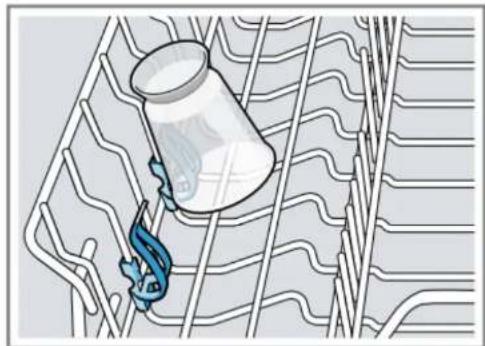

4.5.2 Supporto aggiuntivo per oggetti piccoli
Utilizzare questo supporto per i pezzi piccoli e leggeri.
4.6 Sostituzione della porta esterna
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

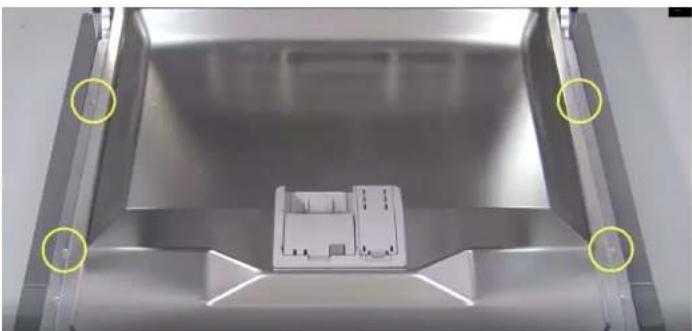

4.6.1 Rimozione della porta esterna

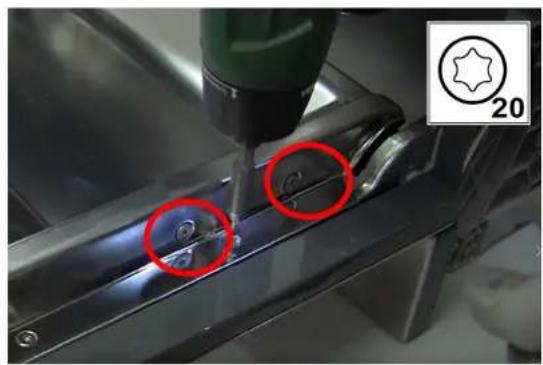

Togliere le viti indicate sotto con un cacciavite Torx 20.
1- Aprire la porta.
2- Rimuovere le 4 viti.
3- Chiudere la porta tenendola ferma da una parte.
4- Rilasciare la porta tirandola verso il basso dai fermi.
5- Scollegare il filo di terra dalla porta.
Le 2 viti laterali della porta interna fissano le cerniere alla porta interna.
4.6.2 Installazione della porta esterna
Seguire i passaggi in ordine inverso.
AVVERTENZA
Cavi non fissati correttamente o posizionati in modo errato!
Rischio di danni al cablaggio.
Posizionare i cavi e fissarli utilizzando nastro adesivo.
Posizionare il cablaggio correttamente nella guida della guarnizione inferiore.
4.7 Sostituzione del pannello comandi
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.

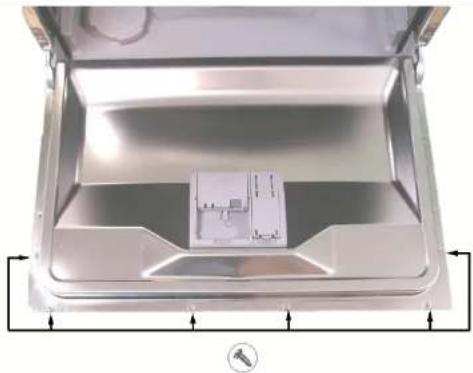

4.7.1 Rimozione del pannello comandi
- Scollegare i collegamenti elettrici dal pannello comandi e dal sensore che segnala la mancanza di brillantante.
- Aprire la porta.
- Tenere il pannello frontale con una mano per impedire che cada.
- Rimuovere le 6 viti Torx.
- Rimuovere il pannello comandi.
4.7.2 Installazione del pannello comandi
Seguire i passaggi in ordine inverso.
4.8 Sostituzione del coperchio del distributore del detersivo
È possibile utilizzare un cacciavite di piccole dimensioni per fare leva.
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta è stata aperta.
Il coperchio del detersivo è stato aperto.
4.8.1 Rimozione del coperchio del detersivo
- Far scorrere il coperchio del detersivo verso l'interno di 5 mm.
- Usare una leva per rimuovere il coperchio del detersivo dal lato inferiore dei binari di guida e togliere il coperchio del detersivo dal lato superiore dei binari di guida.
- Rimuovere la molla.

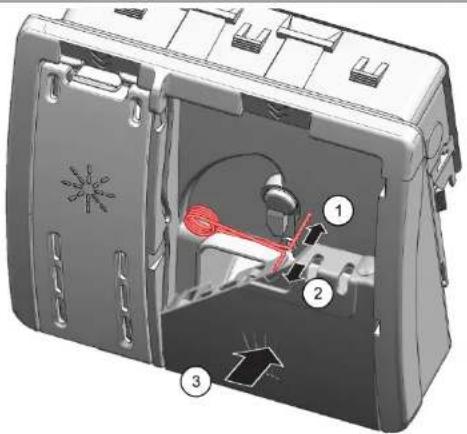

4.8.2 Inserimento della molla
- Inserire l'estremità lunga della molla nel foro di montaggio del cassetto del distributore (1).
- Inserire l'estremità corta della molla nel foro di montaggio del coperchio del detersivo (2).
• Premere il coperchio sul distributore (3).
4.8.3 Installazione del coperchio del detersivo
- Inserire il coperchio del detersivo nei binari di guida su un lato, 5 mm prima della posizione completamente aperta. Esercitando una leggera forza, spingere il lato opposto dei binari di guida.
- Controllare il funzionamento del coperchio del detersivo.
4.9 Sostituzione della guarnizione inferiore della porta
Prerequisiti:
√ La porta esterna è smontata.

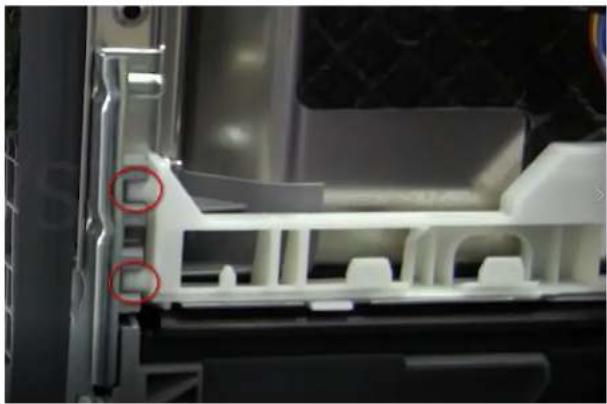

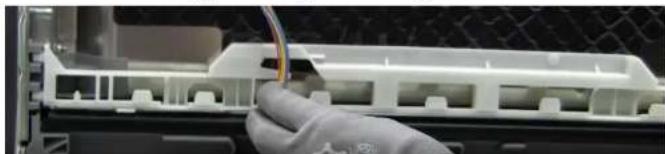

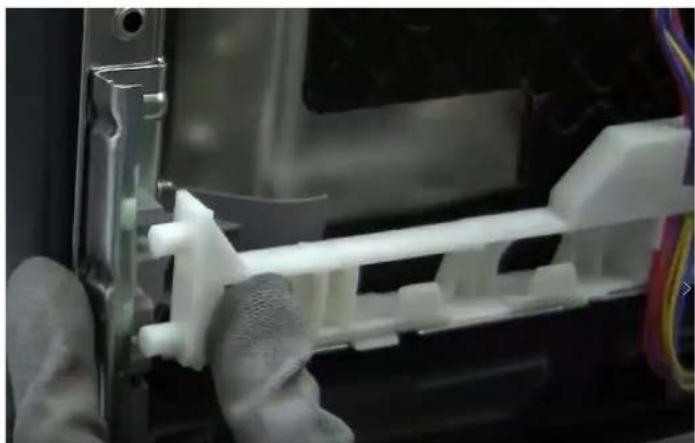

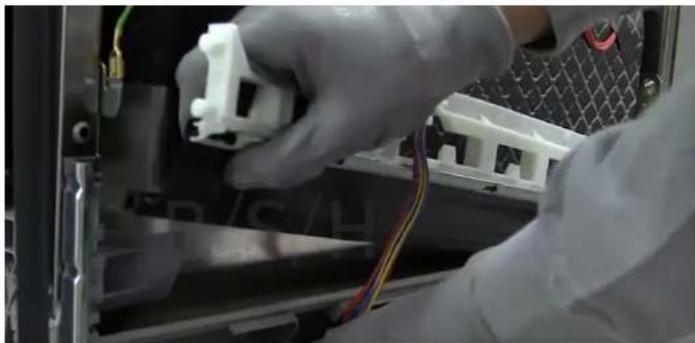

4.9.1 Smontaggio

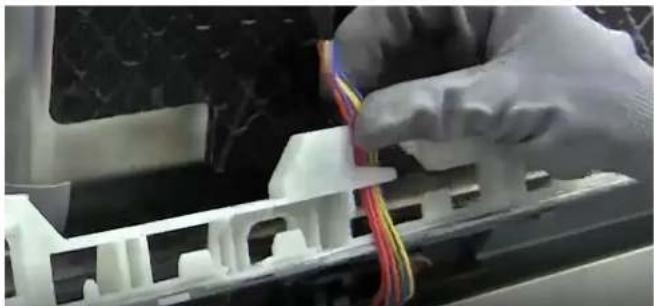

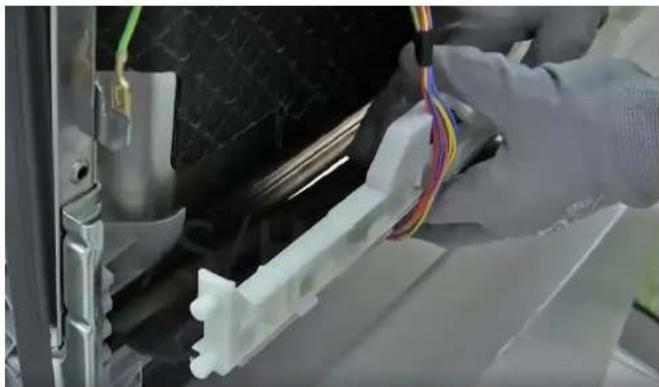

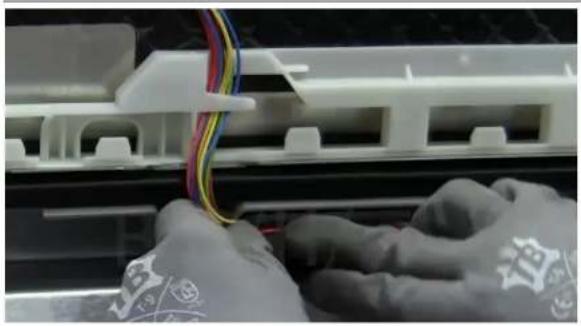

Rimuovere il cablaggio dal supporto della guida di colore bianco.
Rimuovere dalla posizione di fissaggio inferiore.
Tirare verso l'alto per staccare dalla base.
Per il montaggio, seguire i passaggi dello smontaggio in ordine inverso.
Posizionare la guarnizione e premerla sulla base per fissarla in posizione.

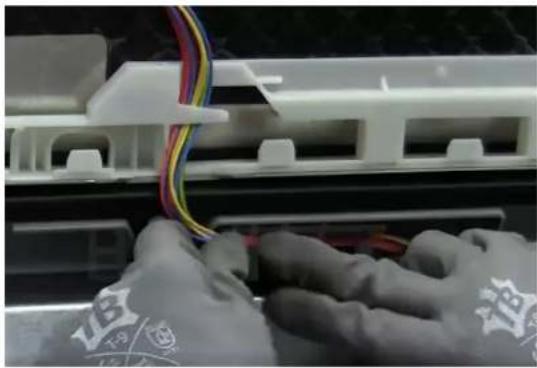

Inserire il cablaggio nel supporto bianco.
Fissare il supporto bianco alla base.

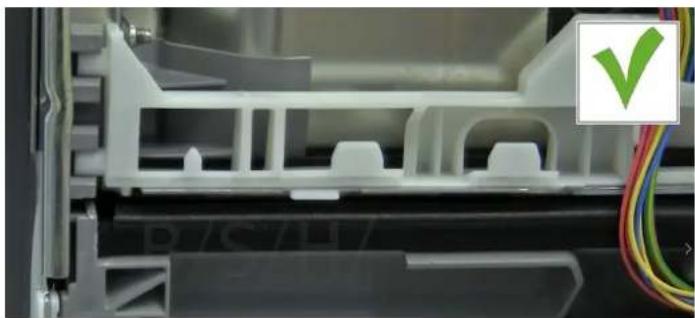

Assicurare che il cablaggio sia posato correttamente.
Controllare che la guarnizione sia a filo con la base inferiore.

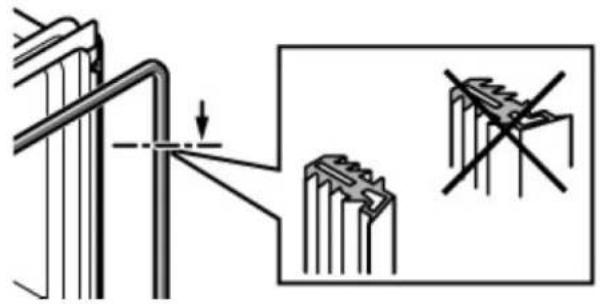

4.10 Sostituzione della guarnizione della porta
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
4.10.1 Rimozione della guarnizione della porta
Rimuovere la guarnizione dal telaio interno.
4.10.2 Installazione della guarnizione della porta
Assicurarsi che il profilo della guarnizione della porta sia nella posizione corretta.
Assicurarsi che gli angoli non siano piegati o attorcigliati.
Posizionare l'estremità della guarnizione diritta in avanti, sotto la porta interna. La guarnizione deve poggiare il più possibile contro il lato del contenitore.
4.11 Sostituzione del coperchio inferiore
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

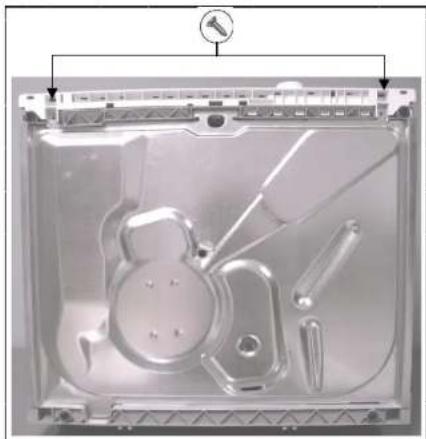

4.11.1 Rimozione del coperchio inferiore
1 Svitare le due viti di ancoraggio Torx 20.
2 Tirare dal foro inferiore fino a liberare dal perno di fissaggio. Usare un cacciavite a taglio per staccare da entrambi i lati.
3 Staccare il filo di terra.
1 Posizionare la parte inferiore della base inserendo i bordi sporgenti nelle scanalature nella base di plastica del contenitore.
2 Installare il filo di terra nella base.
3 Avvitare le due viti di ancoraggio.
4.12 Sostituzione delle molle della porta
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Piastra di base inferiore rimossa.
4.12.1 Smontaggio

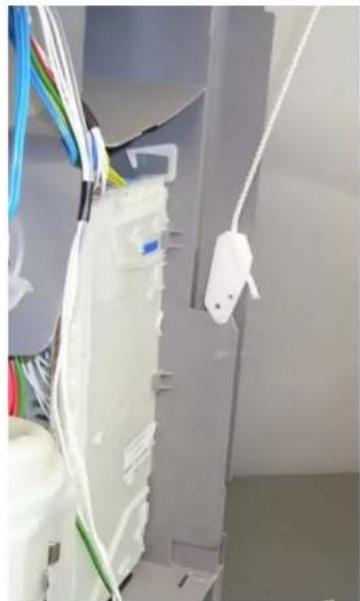

- Appoggiare il supporto di plastica della fune sul bordo sporgente della base di plastica.
- Usare un cacciavite per staccare la fune dalla cerniera.
- Quando la fune è staccata, la molla può essere rimossa.
Per il montaggio, effettuare la procedura in ordine inverso.
Supporto
Il supporto fune viene rilasciato automaticamente dalla sua posizione quando la porta viene chiusa.

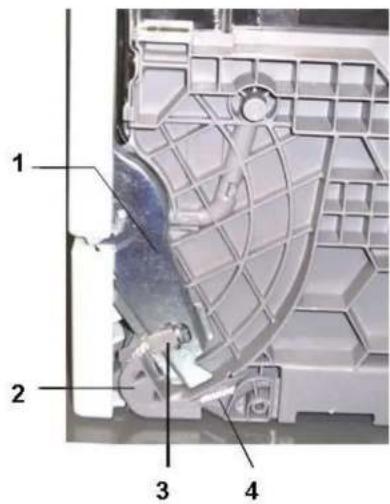

4.12.3 Molle delle cerniere della porta
L'apparecchio ha due molle che controllano la forza di apertura e chiusura della porta della lavastoviglie. Si trovano su entrambi i lati dell'apparecchio.
La tensione della molla viene trasmessa con una fune tramite un tenditore di plastica fino alla cerniera.
La forza di tensione della molla non può essere regolata.
La molla e il sistema di trasmissione si adattano automaticamente al peso della porta.
2 Puleggia 4 Fune
3 Pezzo di fissaggio della fune
1 Puleggia
2 Fune 4 Molla di tensione
3 Supporto di plastica
4.13 Sostituzione della cerniera
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Rimuovere le porte esterna ed interna.
Rimuovere la base inferiore.
Staccare gli armadi.
4.13.1 Rimozione della cerniera

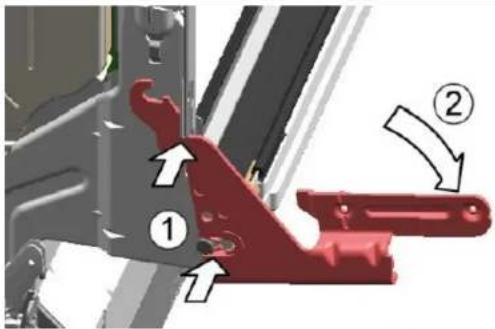

Utilizzare un cacciavite (1) per sbloccare il fermo.
Tirare verso l'esterno (2).
Scollegare il collegamento di terra dalla cerniera.
4.13.2 Installazione della cerniera
PERICOLO
Pericolo di scosse elettriche dovute a componenti sotto tensione
Rischio di lesioni provocate da folgorazione e scosse elettriche.
I componenti elettrici devono essere riparati da un elettricista qualificato.
Dopo la riparazione, assicurarsi che venga eseguito un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Posizionare la cerniera sull'apparecchio (1).
Spostare la cerniera verso il basso (2) finché non è inserita nell'apparecchio.
Collegare il filo di terra della cerniera.
Il mancato collegamento di messa a terra può portare alla presenza di tensione sulla porta.
4.14 Sostituzione di Emotion Light
Emotion Light si trova nella parte superiore dell'area esterna frontale del contenitore. Le due luci si trovano col cablaggio e si collegano al modulo di potenza.
Prerequisiti
L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La base inferiore è stata rimossa.
4.14.1 Rimozione di Emotion Light
Scollegare il connettore dal modulo di potenza e il collegamento di terra della base di metallo (indicato in giallo).
Estrarre entrambi i connettori dalla parte inferiore del lato destro.
Rilasciare il fermo posteriore dell'alloggiamento della luce (fare riferimento all'immagine).
Rimuovere tutte le luci estraendole verso l'alto.
Rimuovere il set di luci e il cablaggio.
4.14.2 Installazione di Emotion Light
Seguire i passi sopra nell'ordine inverso, assicurando che il cablaggio sia posato correttamente.
1.2 Simboluri generale......
