1 WSTEP

1.1 Cel dokumentu

Zadaniem tych wskazówek jest zapewnienie użytkownikowi pomocy przy samodzielnej naprawie urządzenia zgodnie z obowiązującymi przepisami w sprawie ekoprojektu (od 03/2021).

Zawierają one informacje na temat sposobu wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie wątpliwości należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Symbole ogólne

Symbol Znaczenie

Informacja specjalna

1.3 Ważne symbole dotyczące bezpieczeństwa

Symbol Znaczenie
	Ogólne ostrzeżenie
	Zagrożenie związane z prądem elektrycznym
	Niebezpieczeństwo skaleczenia
	Niebezpieczeństwo zmiażdżenia
	Gorące powierzchnie
	Zagrożenie wybuchem
	Silne pole magnetyczne
	Promieniowanie niejonizujące

2 BEZPIECZEŃSTWO

2.1 Oznakowanie poziomów zagrożenia

Element oznakowania Znaczenie
NIEBEZPIECZEŃSTWO	Sytuacja niebezpieczna, która może doprowadzić do śmierci lub kalectwa, jeżeli nie zostaną podjęte odpowiednie środki zapobiegawcze.
OSTRZEŻENIE Sytuacja potencjalnie niebezpieczna, która może doprowadzić do śmierci lub kalectwa, jeżeli nie zostaną podjęte odpowiednie środki zapobiegawcze.
OSTROŻNIE Sytuacja potencjalnie niebezpieczna, która może doprowadzić lżejszych obrażeń lub kalectwa, jeżeli nie zostaną podjęte odpowiednie środki zapobiegawcze.

2.2 Oznakowanie zagrożeń fizycznych

Element oznakowania	Znaczenie
OSTRZEŻENIE	Ostrzeżenie o możliwym zagrożeniu fizycznym

2.3 Ogólne zasady bezpieczeństwa

Należy przeczytać instrukcję naprawczą i stosować się do zamieszczonych w niej wskazówek.
Postępować systematycznie i stosować się do instrukcji odszukiwania i naprawy usterek.

2.3.1 Wszystkie sprzęty gospodarstwa domowego

Niebezpieczeństwo porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem

Błędy przy przeprowadzaniu napraw części elektrycznych mogą spowodować porażenie prądem elektrycznym!
Wtyczkę urządzenia należy odłączyć od gniazda sieciowego na co najmniej 60 sekund przed rozpoczęciem pracy.
Po naprawie należy zapewnić przeprowadzenie testu bezpieczeństwa zgodnie z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Niebezpieczeństwo zranienia o ostre krawędzie.

▶ Używać rękawic ochronnych!
Niebezpieczeństwo zmiażdżenia części ciała w czasie napraw, prac konserwacyjnych, usuwania usterek i serwisu technicznego w związku z ciężkimi ruchomymi częściami.
Nosić obuwie ochronne!
Zabezpieczyć ciężkie elementy przed upadkiem.
▶ Nie wkładać części ciała do ruchomych elementów.

Zagrożenie dla bezpieczeństwa działania i użytkowania urządzenia.

Używać tylko oryginalnych części zamiennych!

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD).

Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

2.3.2 Struktura ostrzeżeń

NIEBEZPIECZE ŃSTWO

Odsłonięte części pod napięciem

Zagrożenie utraty życia wskutek porażenia prądem elektrycznym.

Odlaczyć urządzenie od sieci elektrycznej.
▶ Nie dotykać obudowy, ramy ani podzespołów.
Jeżeli konieczne są próby pod napięciem, używać wyłącznika bezpieczeństwa.
Upewnić się, że rezystancja przewodu uziemiającego nie przekracza standardowych wartości.

OSTRZEŻENIE

Części, z którymi może się zetknąć użytkownik, w przypadku usterki mogą się znajdować pod napięciem.

Zagrożenie utraty życia wskutek porażenia prądem elektrycznym.

Odlaczyć urządzenie od sieci elektrycznej.
▶ Nie dotykać obudowy, ramy ani podzespołów.
Jeżeli konieczne są próby pod napięciem, używać wyłącznika bezpieczeństwa.
Upewnić się, że rezystancja przewodu uziemiającego nie przekracza standardowych wartości.

OSTROŻNIE

Skaleczenie o ostre krawędzie.

▶ Używać rękawic ochronnych.
Używać środków ochrony indywidualnej.

OSTROŻNIE

Naładowane kondensatory

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym i reakcji na szok.

Przed przystąpieniem do pracy rozładować kondensatory urządzenia.

OSTRZEŻENIE

Podzespoły wrażliwe na wyładowania elektrostatyczne.

Zniszczenie podzespołów wskutek dotknięcia.

Przed przystąpieniem do prac dotyczących podzespołów wrażliwych na wyładowania elektrostatyczne należy zainstalować system antyelektrostatyczny.
Zastosować opisane środki chroniące podzespoły wrażliwe na wyładowania elektrostatyczne.

OSTRZEŻENIE

Zniszczenie podzespołów wskutek niepotrzebnej wymiany części.

Zniszczenie podzespołów wskutek dotknięcia.

Przed wymianą podzespołów należy przeprowadzić diagnostykę.
Sprawdzać podzespoły systematycznie.
Stosować się do dokumentacji technicznej.
▶ Unikać niepotrzebnej wymiany podzespołów.

3 NARZĘDZIA I POMOCE TECHNICZNE

Opis	Szczegóły	llustracja
Śrubokręt typu Torx z końcówką T20 i gniazdem (00340764)	100 mm, do wkrętów z trzpieniem zabezpieczającym
Śrubokręt typu Torx z końcówką T15	Długość 80 mm
Śrubokręt z końcówką płaską	końcówka 10 mm x 1,6 mm x 200 mm
Szczypce igłowe [00340871]	Długość: 200 mm, proste

4 NAPRAWA

4.1 Wymiana ramion natryskowych

4.1.1 Demontaż ramienia spryskującego

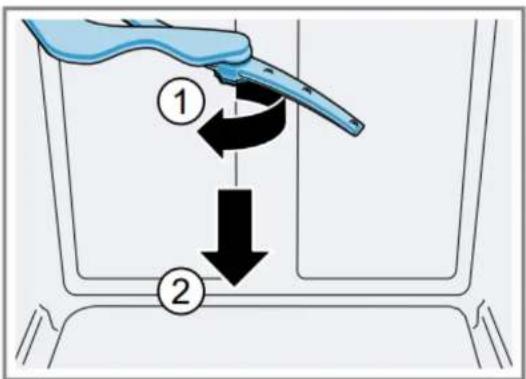

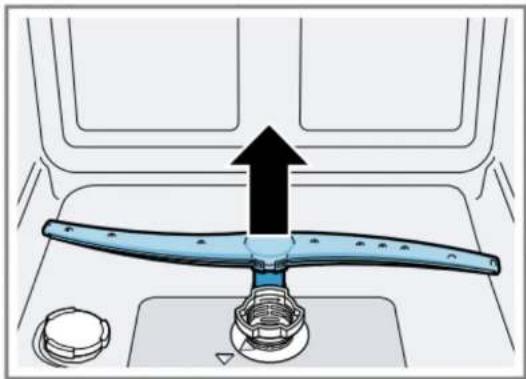

Odkręcić górne ramię natryskowe (tylko w modelach Bi 60 cm) (1). Pociągnąć ramię na dół (2).

Podnieść dolne ramię natryskowe do góry.

4.1.2 Montaż ramienia natryskowego

Włożyć dolne ramię natryskowe. Zablokuje się ono ze słyszalnym kliknięciem.

Włożyć górne ramię natryskowe i stabilnie je przykręcić.

4.2 Wymiana filtrów

4.2.1 Wyjmowanie filtrów

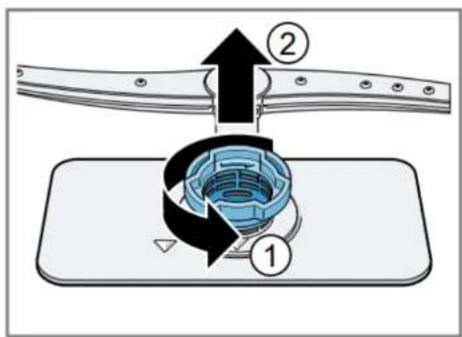

Obrócić filtr zgrubny (1) w kierunku przeciwnym do kierunku ruchu wskazówek zegara i wyjąć system filtrów (2).

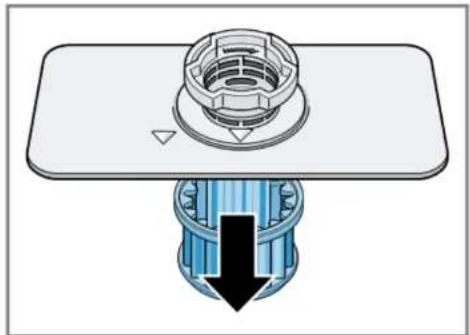

Wyciągnąć mikrofiltr do dołu.

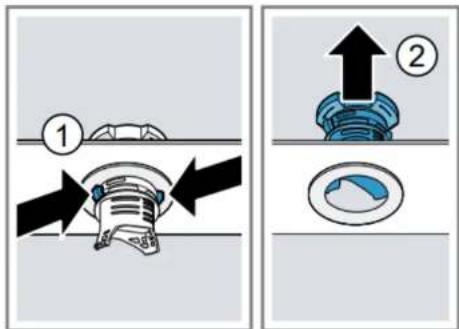

Wcisnąć zatrzaski (1) i wyciągnąć filtr zgrubny do góry (2).

4.2.2 Montaż filtrów

1. Ponownie zamontować system filtrów.

Upewnić się, że zatrzaski filtra zgrubnego zatrzasnęły się we właściwych pozycjach.

1. Włożyć system filtrów do urządzenia i obrócić filtr zgrubny w kierunku ruchu wskazówek zegara.

Upewnić się, że strzałki są ze sobą zbieżne.

4.3 Wymiana pokrywy pompy odprowadzającej

Warunki wstępne:

Odłączyć urządzenie od źródła zasilania prądem elektrycznym.

Wyjąć kosz górny i kosz dolny.

Wyjąć filtry.

Spuścić ewentualne resztki wody. W razie potrzeby użyć gąbki.

4.3.1 Zdejmowanie pokrywy pompy odprowadzającej

OSTROŻNIE

Niebezpieczeństwo zranienia

▶ Używać rękawic ochronnych.
Ostrożnie usunąć wszystkie nagromadzenia ciał obcych.

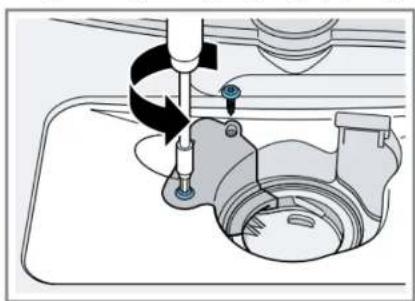

Odkręcić śruby mocujące pokrywy pompy ( T 20 Torx).

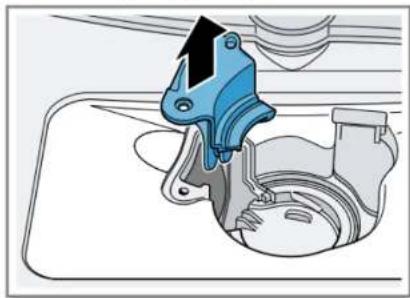

Zdjąć osłone pompy do góry.

Usunąć pozostałości resztek jedzenia i ciała obce z wnętrza urządzenia.

4.3.2 Montaż pokrywy pompy odprowadzającej

Zamocować pokrywę pompy.

Docisnąć ją i przykręcić.

Zamontować system filtrów.

Włożyć kosz górny i kosz dolny.

4.4 Wymiana wtyczki

OSTRZEŻENIE

Przegrzanie złącza sieciowego!

Niebezpieczeństwo zapalenia urządzenia

Przy zmianie kabla zasilającego urządzenia w celu jego dostosowania do gniazd używanych w kraju użytkowania należy też sprawdzić napięcie i częstotliwość sieci elektrycznej dostępnej w tym kraju.

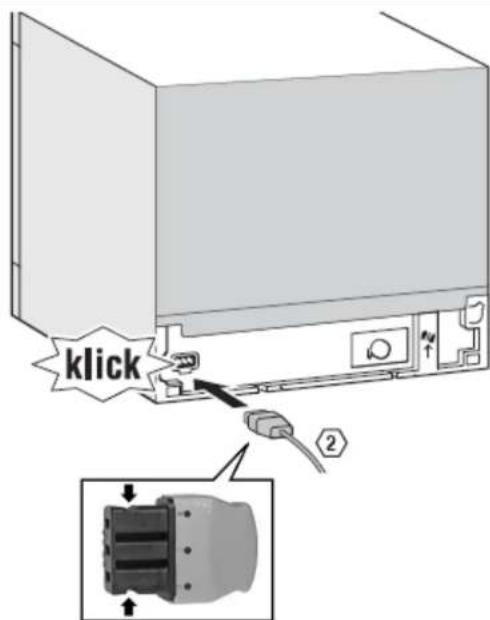

Wsunąć ją zdecydowanym ruchem tak, by zablokowała się ze słyszalnym kliknięciem.

Dwa mocne sworznie po każdej stronie zapobiegają przypadkowemu poluzowaniu wtyczki lub jej odłączeniu od urządzenia.

4.4.1 Montaż

klick 2

4.4.2 Demontaż

W celu odłączenia wtyczki od gniazda urządzenia należy ją jednocześnie delikatnie poruszać na boki i pociągnąć.

4.5 Systemy koszy

Modele o szerokości 60 cm posiadają 2 kosze.

Modele o szerokości 45 cm posiadają tylko jeden kosz.

4.5.1 Składane kolce

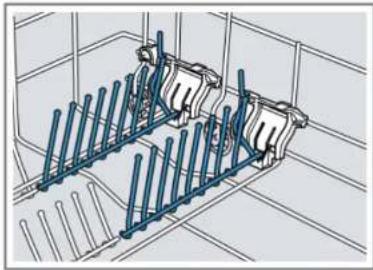

Wchodzą one w szczelinę w bocznym plastikowym mocowaniu. Jeżeli kolce nie są potrzebne, przesunąć dźwignię do przodu.

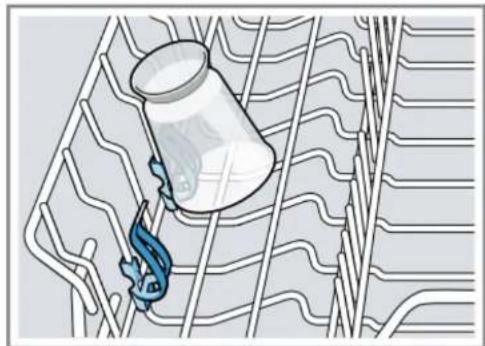

4.5.2 Dodatkowa podstawka na drobne przedmioty

Dodatkowej podstawki należy używać do odkładania drobnych, lekkich przedmiotów.

4.6 Wymiana drzwiczek zewnętrznych

Warunki wstępne:

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

4.6.1 Demontaż drzwiczek zewnętrznych

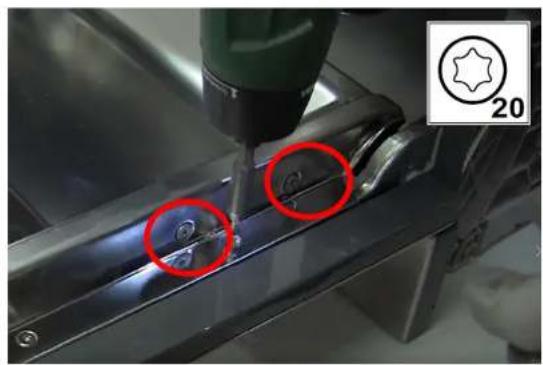

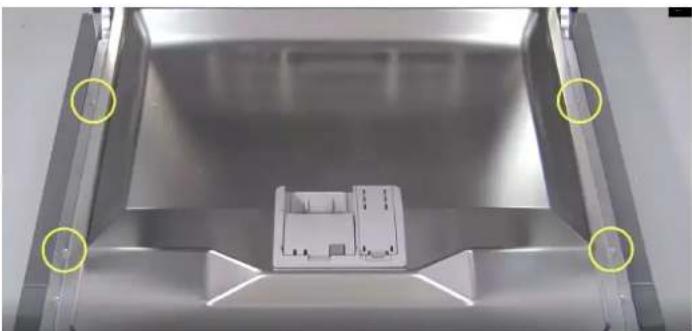

Wykręcić wymienione niżej śruby śrubokrętem Torx 20.

1- Otworzyć drzwiczki
2- Wykręcić 4 śruby.
3- Zamknąć drzwiczki przytrzymując je z jednej strony.
4- Zluzować drzwiczki przemieszczając je w dół na zaczepach.
5- Odłączyć od drzwiczek przewód uziemiający.

Śruby panelu obsługi

Boczne 2 śruby mocują zawiasy do drzwiczek wewnętrznych.

4.6.2 Montaż drzwiczek zewnętrznych

Wykonać opisane wyżej kroki w odwrotnej kolejności.

OSTRZEŻENIE

Nieprawidłowo zabezpieczone lub ułożone kable!

Niebezpieczeństwo uszkodzenia wiązki kabli.

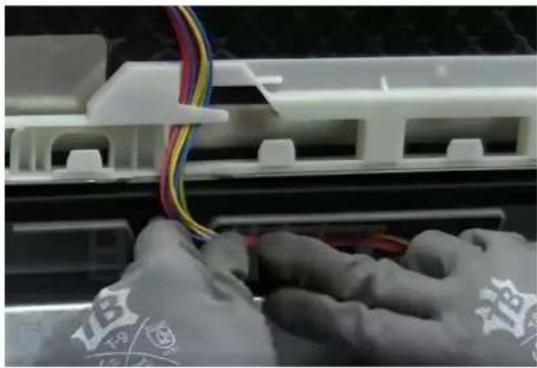

Umieścić przewody w odpowiednich pozycjach i zabezpieczyć taśmą klejąca.

Umieścić wiązkę kabli w prawidłowej pozycji w obejmie dolnej uszczelki.

4.7 Wymiana panelu obsługi

Warunki wstępne:

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

Zostały zdemontowane drzwiczki zewnętrzne.

4.7.1 Demontaż panelu obsługi

1. Odłączyć złącza elektryczne od panelu obsługi oraz czujnika braku nabłyszczacza.
2. Otworzyć drzwiczki
3. Przytrzymywać panel obsługi jedną ręką, aby uniemożliwić jego odpadnięcie.

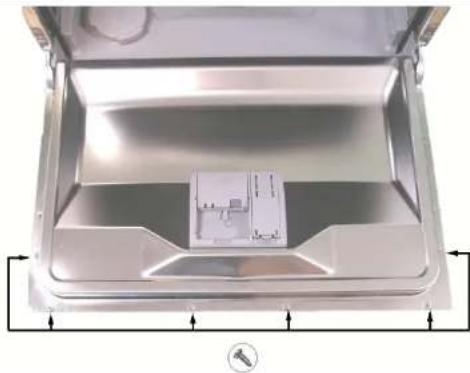

4. Wykręcić 6 śrub typu Torx.
5. Zdemontować panelu obsługi

4.7.2 Montaż panelu obsługi

Wykonać opisane wyżej kroki w odwrotnej kolejności.

4.8 Wymiana pokrywy dozownika detergentu

Do podważenia elementu można użyć małego śrubokrętu.

Warunek wstępny:

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

Zostały otwarte drzwiczki.

Pokrywa dozownika detergentu jest otwarta.

4.8.1 Zdejmowanie pokrywy dozownika detergentu

• Wsunąć pokrywę do wewnątrz na ok. 5 mm.
• Wyważyć pokrywę odpowiednim przyrządem u dołu prowadnic, a następnie wyjąć pokrywę od góry prowadnic.
• Wyjąć sprężynę.

4.8.2 Wkładanie sprężyny

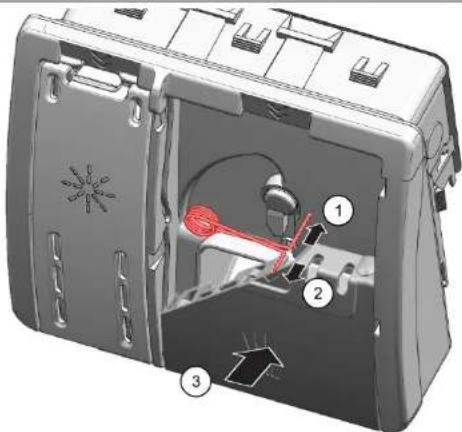

• Wsunąć dłuższy koniec sprężyny w otwór montażowy w dozowniku detergentu (1).
• Wsunąć krótszy koniec sprężyny w otwór montażowy w pokrywie dozownika (2).
  • Wcisnąć pokrywę na dozownik (3).

4.8.3 Zakładanie pokrywy dozownika detergentu

• Wsunąć pokrywę dozownika detergentu w boczne prowadnice z jednej strony na 5 mm przed pozycją całkowitego otwarcia pokrywy. Delikatnie nacisnąć na prowadnice po przeciwnej stronie.
• Sprawdzić działanie pokrywy dozownika detergentu.

4.9 Wymiana dolnej uszczelki drzwi

Warunek wstępny:

Zostały zdemontowane drzwiczki zewnętrzne.

4.9.1 Demontaż

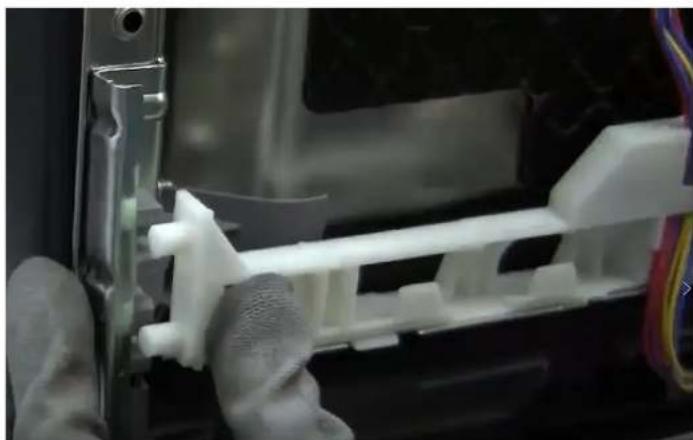

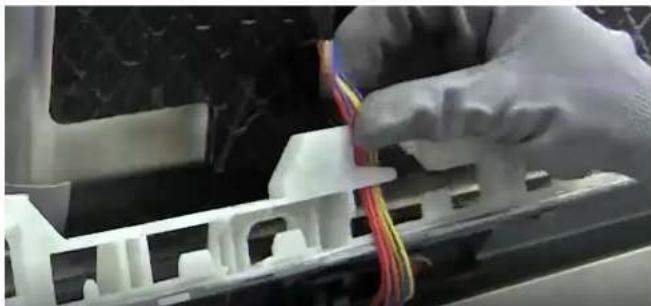

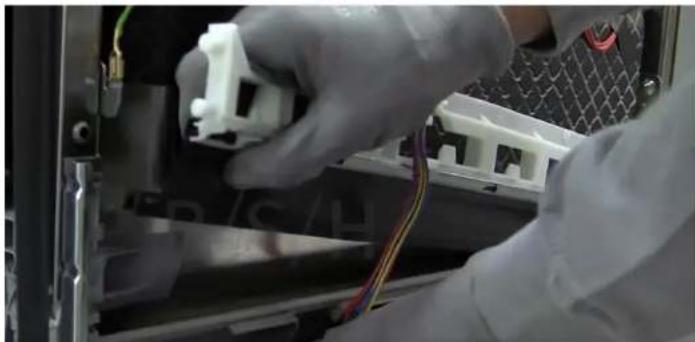

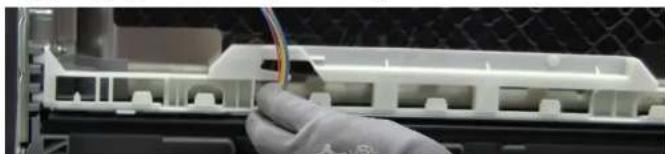

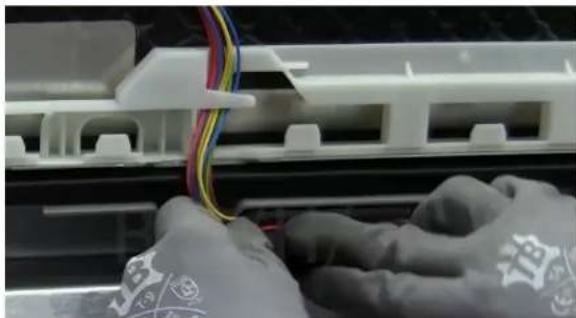

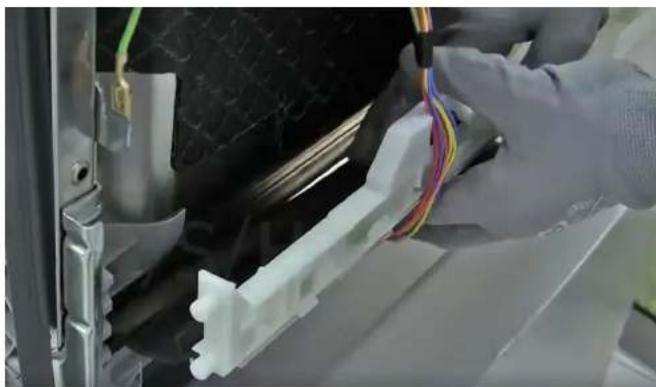

Wyjąć wiązkę kabli z białej prowadnicy.

Odłączyć ją od dolnej pozycji montażowej.

Pociągnąć ją do góry, aby odłączyć ją od podstawy.

Wykonać opisane wyżej kroki demontażu w odwrotnej kolejności.

Ustawić uszczelkę w prawidłowej pozycji i nacisnąć podstawę, aby ją zamocować.

Wprowadzić wiązkę kabli do białej prowadnicy.

Zamocować białą prowadnicę do podstawy.

Upewnić się, że kabel jest prawidłowo ułożony.

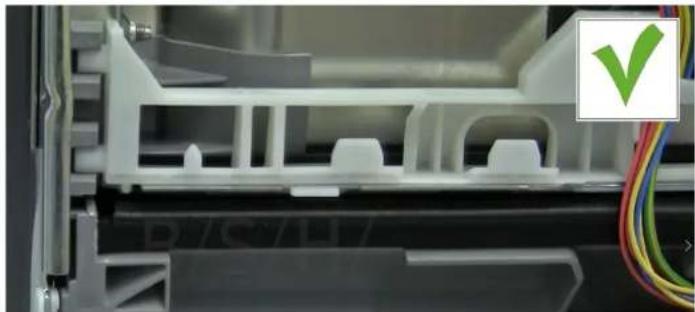

Sprawdzić, czy górna krawędź uszczelki znajduje się na tej samej wysokości co dolna podstawa.

4.10 Wymiana uszczelki drzwi

Warunek wstępny

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

4.10.1 Wyjmowanie uszczelki drzwi

Wyjąć uszczelkę z ramy wewnętrznej.

4.10.2 Zakładanie uszczelki drzwi

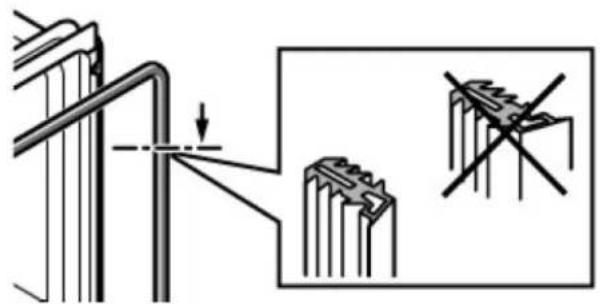

Upewnić się, że profil uszczelki drzwi znajduje się w prawidłowej pozycji.

Upewnić się, że narożniki nie są załamane ani skręcone.

Umieścić koniec uszczelki prosto, pod drzwiczkami wewnętrznymi.

Uszczelka powinna się znaleźć jak najbliżej ścianki bocznej komory.

4.11 Wymiana dolnej pokrywy

Warunek wstępny

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

4.11.1 Zdejmowanie dolnej pokrywy

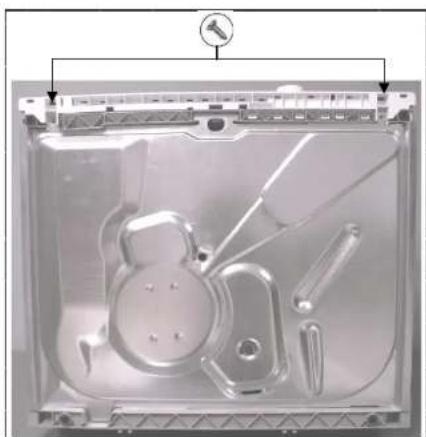

1 Odkręcić dwie śruby mocujące Torx 20.
2 Wyciągać ją z dolnego otworu tak, by odłączyła się od bolca ustalającego.
Przy użyciu śrubokrętu z końcówką płaską odłączyć ją z obu stron.
3 Odłączyć przewód uziemiający.

1 Umieścić dolną część podstawy w prawidłowej pozycji przez wprowadzenie jej wystających krawędzi w rowki w plastikowej postawie komory.
2 Zamocować przewód uziemiający w podstawie.
3 Wkręcić dwie śruby mocujące.

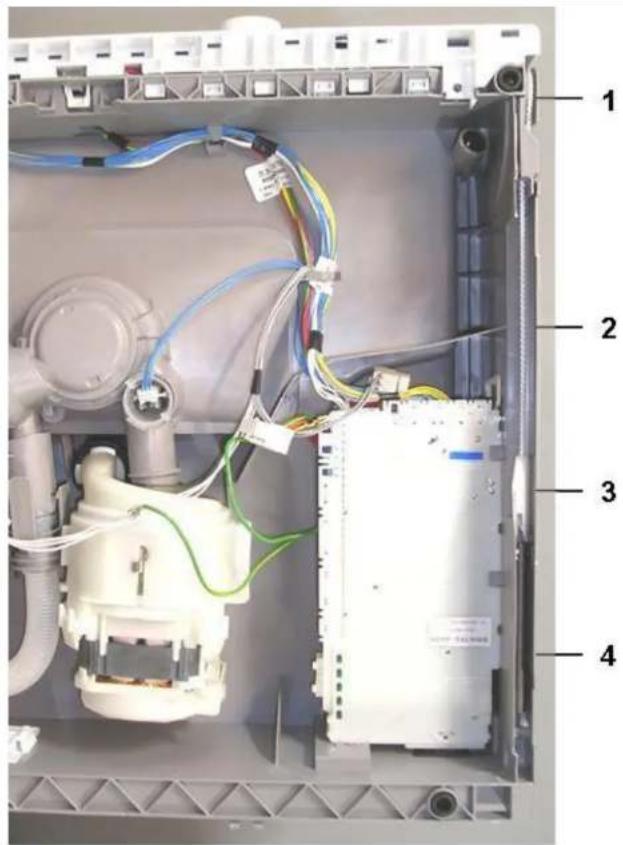

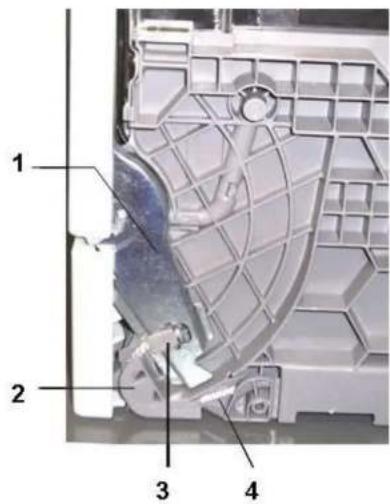

4.12 Wymiana sprężyn drzwi

Warunek wstępny

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

Została zdemontowana dolna płyta podstawowa.

4.12.1 Demontaż

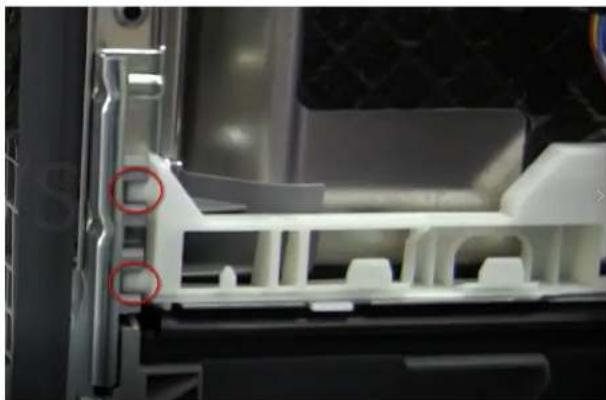

1. Oprzeć plastikowy uchwyt linki na wystającej krawędzi plastikowej podstawy.

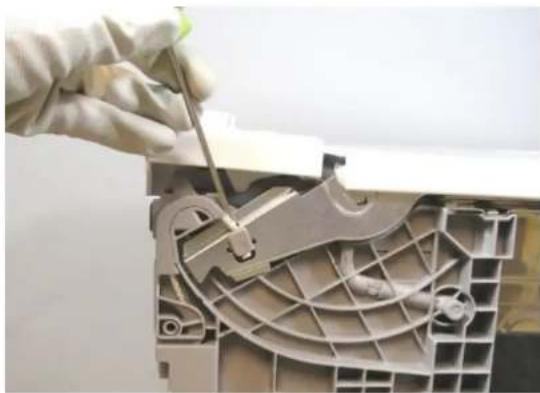

2. Przy użyciu śrubokrętu z końcówką płaską odłączyć ją linkę od zawiasu.

3. Po odłączeniu linki można wyjąć sprężynę.

Montaż odbywa się w odwrotnej kolejności.

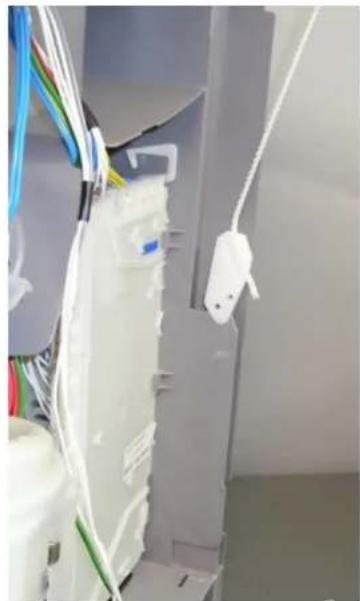

Uchwyt

Uchwyt linki jest automatycznie zwalniany przy zamykaniu drzwi.

4.12.3 Sprężyny zawiasów drzwi

Urządzenie posiada dwie sprężyny sterujące siłą otwierania i zamykania drzwiczek zmywarki. Znajdują się one po obu stronach urządzenia.

Siła sprężynowania jest przenoszona na zawias przez linkę przez plastikowy napinacz.

Regulacja siły sprężynowania nie jest możliwa.

Sprężyny i układ przenoszenia siły dostosują się automatycznie do ciężaru drzwiczek.

1 2 3 4

1 Zawias

2 Krążek prowadzący linkę

3 Element mocujący linki

4 Linka

1 Krążek prowadzący linkę

2 Linka

3 Plastikowy uchwyt

4 Sprężyna napreżająca

4.13 Wymiana zawiasu

Warunki wstępne:

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

Zdemontować drzwiczki zewnętrzne i wewnętrzne.

Zdemontować dolną podstawę.

Odłączyć szafki.

4.13.1 Demontaż zawiasu

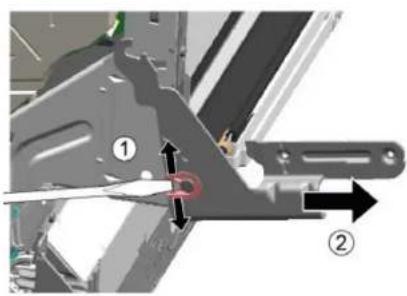

Przy użyciu śrubokrętu (1) zwolnić zaczep.

Wyciągnąć do zewnątrz (2).

Odłączyć przewód uziemiający od zawiasu.

4.13.2 Montaż zawiasu

NIEBEZPIECZE ŃSTWO

Niebezpieczeństwo porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym i reakcji na szok.

Komponenty elektryczne powinny być naprawiane przez wykwalifikowanego elektryka.
Po naprawie należy zapewnić przeprowadzenie testu bezpieczeństwa zgodnie z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

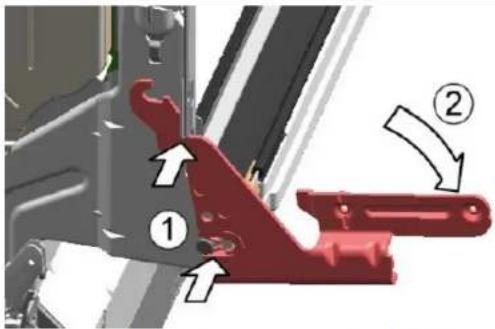

Umieścić zawias w urządzeniu (1).

Przesuwać zawias na dół (2) tak, by dopasował się do urządzenia.

Podłączyć przewód uziemiający zawiasu.

Niepodłączenie złącza uziemienia może spowodować obecność napięcia na drzwiach.

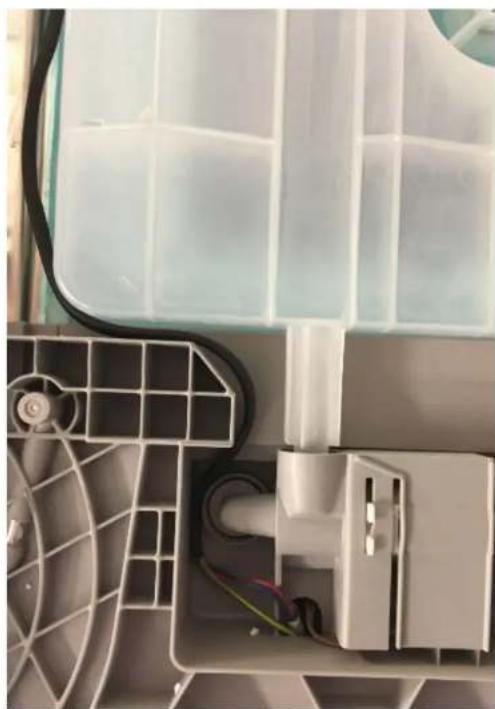

Emotion light znajduje się w górnej przedniej części komory. Dwie lampy są połączone z modułem zasilającym w ramach wiązki kabli.

Warunki wstępne

Urządzenie jest odłączone od sieci elektrycznej.

Urządzenie jest odłączone od źródła wody.

Dolna podstawa została zdemontowana.

4.14.1 Demontaż Emotion Light

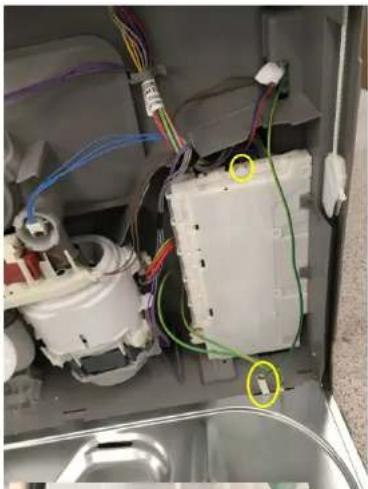

Odłączyć złącze od modułu zasilającego i uziemienia metalowej podstawy (oznaczonego żółtym kolorem).

Wyjąć oba złącza u dołu z prawej strony.

Zwolnić tylny zaczep uchwytu lampy (patrz ilustracja).

Wyjąć wszystkie lampy do góry.

Wyjąć komplet lamp i wiązkę kabli.

4.14.2 Montaż Emotion Light

Wykonać opisane wyżej kroki w odwrotnej kolejności; upewnić się, że kable są prawidłowo ułożone.
