MANUAL DE INSTRUÇÕES DE REPARAÇÃO
GV550 BI60-BI45
1 INTRODUÇÃO......
1.1 Objetivo do documento ....
1.2 Símbolos gerais ....
1.3 Símbolos relevantes para a segurança......
2 SEGURANÇA......
2.1 Sinalização para níveis de risco ....
2.2 Sinalização para danos físicos ....
2.3 Instruções gerais de segurança ....
3 FERRAMENTAS E AUXILIARES ......
Designação ....
Detalhes ....
Imagem....
Chave de parafusos Torx com bit T20 e orifício......
Chave de parafusos Torx com bit T15 ....
Comprimento 80 mm....
Chave de fendas....
200 mm....
Alicates ....
Comprimento: 200 mm, reto......
4.1 Substituir os braços aspersores......
4.2 Substituir os filtros....
4.3 Substituir a tampa da bomba de escoamento......
4.4 Substituir a ficha....
4.5 Sistemas de cestos ....
4.6 Substituir a porta exterior....
4.7 Substituir o painel de comandos ....
4.8 Substituir a tampa do dispensador de detergente ....
4.9 Substituir a vedação inferior da porta ....
4.10 Substituir a vedação da porta....
4.11 Substituir a tampa inferior....
4.12 Substituir as molas da porta......
4.13 Substituir a dobradiça....
4.14 Substituir a Emotion Light....
1 INTRODUÇÃO
1.1 Objetivo do documento
Estas dicas de reparação ajudam o cliente a reparar ele mesmo o aparelho de acordo com a regulação de conceção ecológica aplicável (de 03/2021).
Estas contêm informações sobre a forma como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvida, entre em contacto com o nosso departamento de serviço de apoio ao consumidor. Só nos responsabilizamos por danos se as instruções de reparação tiverem sido seguidas corretamente.
1.2 Símbolos gerais
| Símbolo Significado | |
 | Informação especial |
1.3 Símbolos relevantes para a segurança
| Símbolo Significado | |
 | Aviso geral |
 | Perigo de tensão elétrica |
 | Perigo de corte |
 | Perigo de esmagamento |
 | Superfícies quentes |
 | Perigo de explosão |
 | Campo magnético intenso |
 | Radiação não ionizante |
2 SEGURANÇA
2.1 Sinalização para níveis de risco
| Sinalização | Significado |
| PERIGO | Perigo eminente que pode provocar morte ou lesões graves se não for evitado. |
| AVISO | Possível perigo eminente que pode provocar morte ou lesões graves se não for evitado. |
| TER CUIDADO | Possível perigo eminente que pode provocar ferimentos ligeiros ou danos físicos se não for evitado. |
2.2 Sinalização para danos físicos
| Sinalização Significado | |
| AVISO | Aviso sobre possíveis danos físicos |
2.3 Instruções gerais de segurança
▶ Ler o manual de instruções de reparação e seguir as instruções nele incluídas.
▶ Proceder sistematicamente e seguir as instruções para localizar e reparar falhas.
2.3.1 Todos os eletrodomésticos
Risco de choque elétrico devido a partes sob tensão
▶ Erros em reparações de componentes elétricos podem provocar choques elétricos!
Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
▶ Após a reparação, assegure que é feito um teste de segurança de acordo com a norma VDE 0701 ou das normas específicas do país.
▶ Use luvas de proteção!
Risco de esmagamento durante os trabalhos de reparação, manutenção, resolução de problemas e serviço técnico devido a componentes pesados e móveis.
▶ Use calçado de proteção!
▶ Proteja os componentes pesados para prevenir quedas.
▶ Não inserir partes do corpo em componentes móveis.
Utilize apenas peças sobressalentes originais!
Risco de danos em componentes sensíveis à eletrostática (ESD).
Não toque nos módulos, incluindo ligações e percursos condutores.
Risco de ferimentos devido a arestas vivas.
Risco para a segurança/operação do aparelho.
2.3.2 Estrutura de aviso
PERIGO
Partes sob tensão expostas
Risco de morte por eletrocussão.
Desligue o aparelho da rede elétrica.
Não toque na caixa, na estrutura ou nos componentes.
Se for necessário realizar um teste ao vivo, utilize um interruptor de segurança.
Certifique-se de que a resistência do cabo de terra não excede os valores normalizados.
TER CUIDADO
Ferimentos por cortes em arestas vivas.
▶ Use luvas de proteção.
▶ Use equipamento de proteção pessoal.
TER CUIDADO
Capacitores com carga
Risco de ferimentos devido a eletrocussão e resposta ao choque.
▶ Descarregue os capacitores no aparelho antes de realizar os trabalhos.
AVISO
No caso de uma falha, as partes condutoras acessíveis podem estar sob tensão.
Risco de morte por eletrocussão.
Desligue o aparelho da rede elétrica.
Não toque na caixa, na estrutura ou nos componentes.
Se for necessário realizar um teste ao vivo, utilize um interruptor de segurança.
Certifique-se de que a resistência do condutor de terra não excede os valores normalizados.
AVISO
Componentes com perigo eletrostático.
Destruição de componentes por contacto.
Antes da realização de qualquer trabalho que envolva componentes com perigo eletrostático, instale um sistema de proteção contra eletrostática.
▶ Siga as medidas para proteger os componentes com perigo eletrostático.
AVISO
Destruição de componentes devido à substituição indiscriminada de peças.
Destruição de componentes por contacto.
Proceda ao diagnóstico da avaria antes de substituir componentes.
▶ Comprovar sistematicamente.
▶ Siga a documentação técnica.
Evite substituir componentes desnecessariamente.
3 FERRAMENTAS E AUXILIARES
| Designação | Detalhes | Imagem |
| Chave de parafusos Torx com bit T20 e orifício (00340764) | 100 mm, para parafusos com pino de segurança |  |
| Chave de parafusos Torx com bit T15 | Comprimento 80 mm |  |
| Chave de fendas | lâmina 10 mm x 1,6 mm x 200 mm |  |
| Alicate de pontas [00340871] | Comprimento: 200 mm, reto |  |
4 REPARAÇÃO
4.1 Substituir os braços aspersores

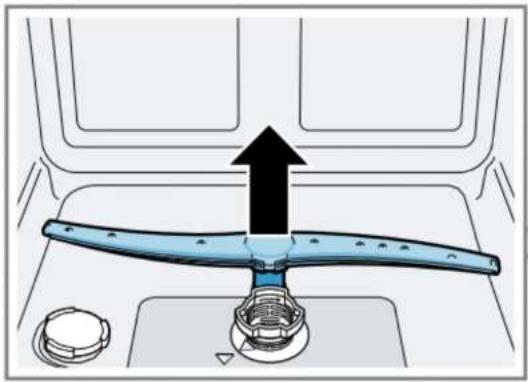

4.1.1 Remover o braço aspersor

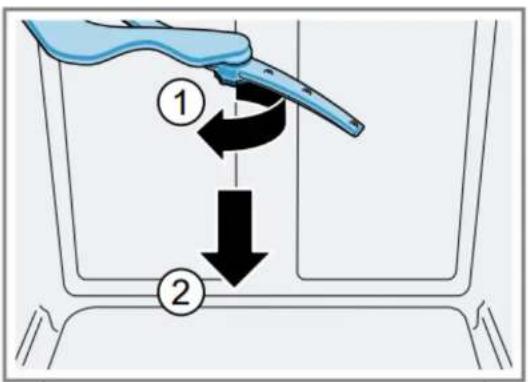

Desaperte o braço aspersor superior (apenas 60 cm nos modelos BI) (1).
Puxe o braço para baixo (2).
Empurre o braço aspersor inferior para cima.
Insira o braço aspersor inferior. Irá fazer um clique quando estiver na posição.
Insira o braço aspersor superior e enrosque-o bem.
4.2 Substituir os filtros
4.2.1 Remover os filtros

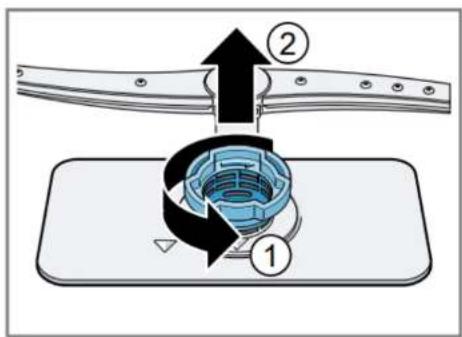

Rode o filtro grosseiro (1) para a esquerda e remova o sistema de filtro (2).

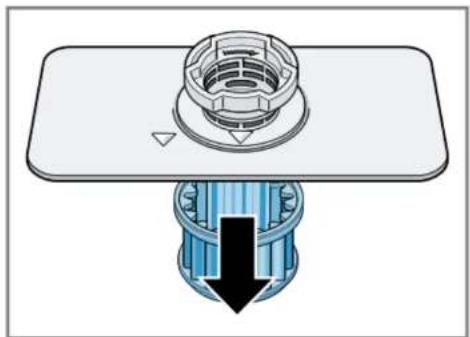

Puxe o microfiltro para baixo.

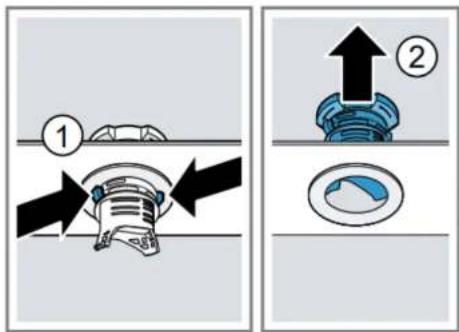

Pressione as linguetas de bloqueio (1) e puxe o filtro grosseiro (2) para cima.
- Reinstale o sistema de filtragem. Certifique-se de que o bloqueio do filtro grosseiro encaixa na posição correta.
- Insira o sistema de filtragem no aparelho e rode o filtro grosseiro para a direita.
Assegure-se de que respeita as marcações.
Desligue o aparelho da alimentação elétrica.
Remova os cestos superior e inferior.
Remover os filtros.
Escoe qualquer água que exista. Use uma esponja, se necessário.
4.3.1 Remover a tampa da bomba de escoamento
TER CUIDADO
Risco de ferimentos
▶ Use luvas de proteção.
Remova cuidadosamente qualquer acúmulo de matéria estranha.

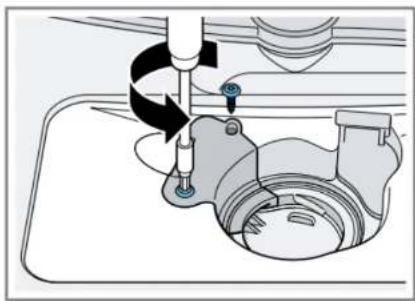

Desaperte os parafusos de aperto da tampa da bomba (T 20 torx).

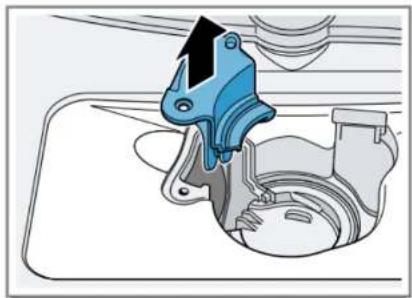

Puxe a tampa da bomba para cima.
Remova qualquer resíduo de alimentos e matéria estranha de dentro do aparelho.
4.3.2 Instalar a tampa da bomba de escoamento
Encaixe a tampa da bomba.
Pressione-a para baixo e aparafuse-a.
Instale o sistema de filtro.
Insira os cestos superior e inferior.
4.4 Substituir a ficha
AVISO
Sobreaquecimento da ligação principal!
Risco de incêndio no aparelho
Ao mudar o cabo de entrada do aparelho para utilização com tomadas no país, deveria verificar também a tensão e frequência do país.
Insira-o firmemente até ouvir um clique.
Dois pinos fortes de ambos os lados evitam que a ficha se solte inadvertamente ou se desprenda do aparelho.

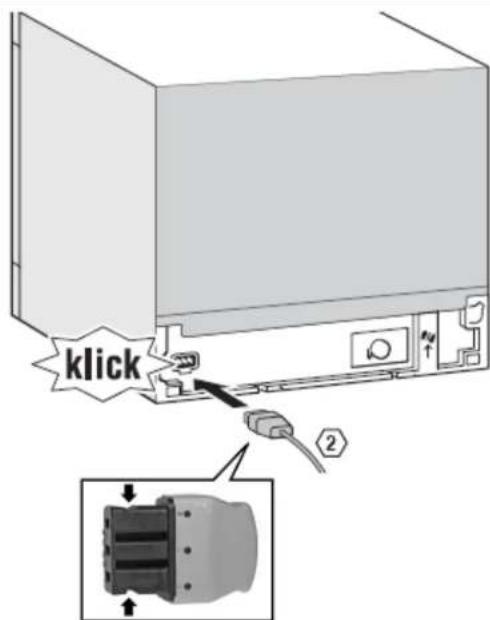

4.4.1 Montagem


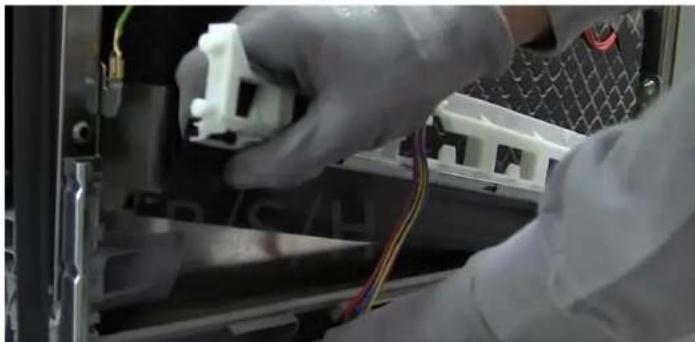

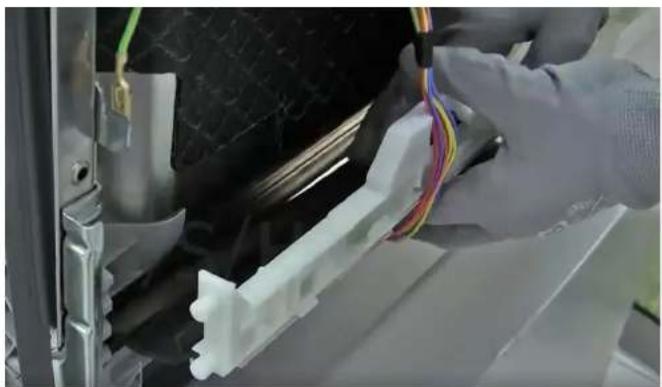

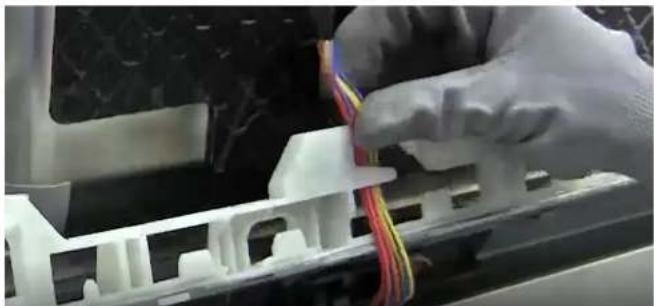

A ficha é removida da tomada do aparelho movendo-a cuidadosamente para os lados e puxando-a simultaneamente.
Os modelos de 60 cm têm 2 cestos.
Os modelos de 45 cm têm apenas um cesto.

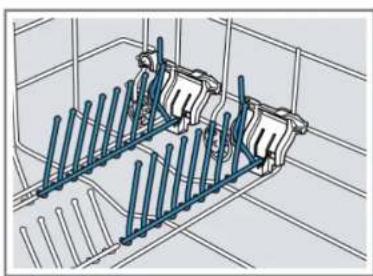

4.5.1 Varas dobráveis
Elas encaixam numa fenda no suporte de plástico lateral.
Pressione a alavanca para a frente quando as varas não forem necessárias.

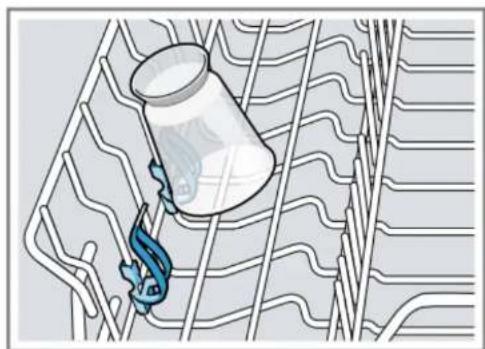

4.5.2 Suporte adicional para peças pequenas
Utilize este suporte para peças pequenas que pesem pouco.
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.

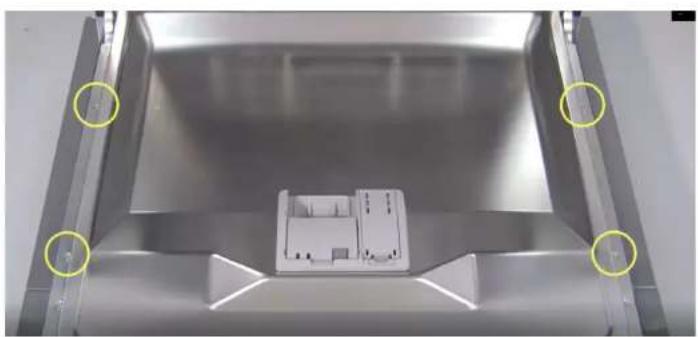

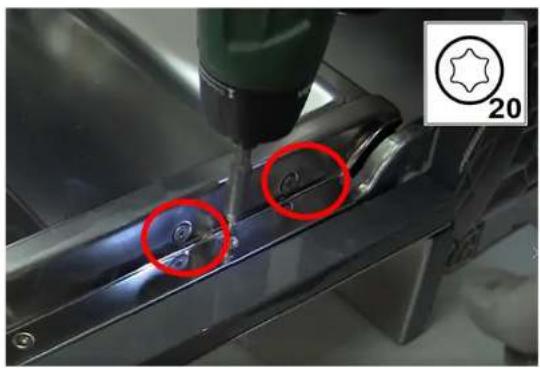

4.6.1 Remover a porta exterior
Remova os parafusos descritos abaixo com uma chave de parafusos torx 20.
1- Abra a porta
2- Remova os 4 parafusos.
3- Fecha a porta agarrando-a de um dos lados.
4- Solte a porta puxando para baixo os respetivos bloqueios.
5- Desconecte o cabo de terra da porta.
Os 2 parafusos laterais da porta interior seguram as dobradiças da mesma.
Siga os passos pela ordem inversa.
AVISO

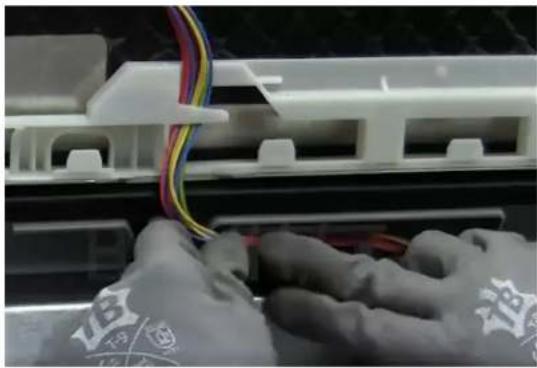

Cabos não fixados adequadamente ou posicionados incorretamente!
Posicione os cabos e fixe-os no lugar com fita adesiva.
Posicione corretamente o feixe de cabos na placa de fixação da vedação inferior.
4.7 Substituir o painel de comandos
Pré-requisitos:
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
A porta exterior foi removida.

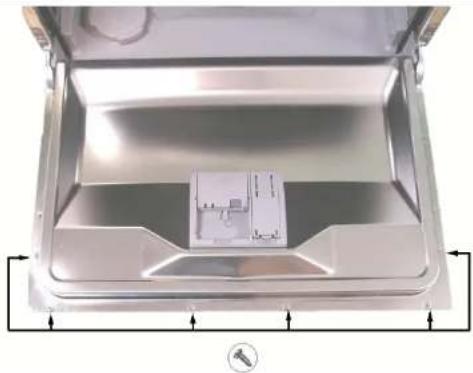

4.7.1 Remover o painel de comandos

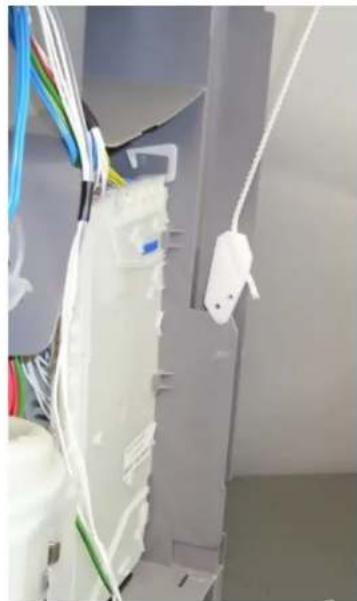

- Desligue as ligações elétricas do painel de comandos e o sensor de aviso "Sem abrilhantador".
- Abra a porta
- Segure o painel frontal com uma mão para evitar que caia.
- Remova os 6 parafusos torx.
- Remover o painel de comandos
Siga os passos pela ordem inversa.
4.8 Substituir a tampa do dispensador de detergente
Uma pequena chave de parafusos pode ser usada como ferramenta para alavancar.
Pré-requisito:
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
A porta foi aberta.
A tampa do detergente foi aberta.
4.8.1 Remover a tampa do detergente
- Empurre a tampa do detergente para dentro 5 mm.
- Use uma alavanca para remover a tampa do detergente do lado inferior das calhas de guia e remova a tampa do detergente do lado superior das calhas de guia.
- Remova a mola.

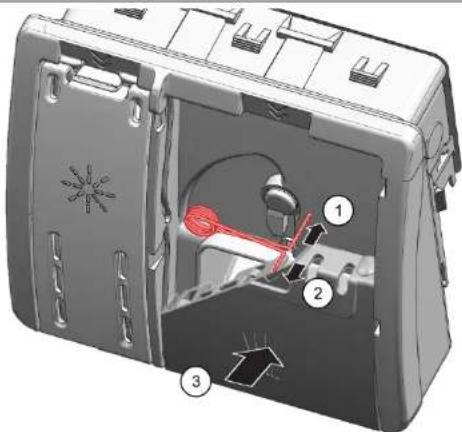

4.8.2 Inserir a mola
- Insira a extremidade longa da mola no orifício de montagem do dispositivo dispensador (1).
- Insira a extremidade curta da mola no orifício de montagem da tampa do detergente (2).
- Pressione a tampa para dentro do dispensador (3).
- Insira a tampa do detergente nas calhas de guia de um dos lados 5 mm antes da posição totalmente aberta. Aplicando ligeira força, pressione o lado oposto das calhas de guia.
- Verifique a operação da tampa do detergente.
4.9 Substituir a vedação inferior da porta
Pré-requisito:
√ A porta exterior está desmontada.

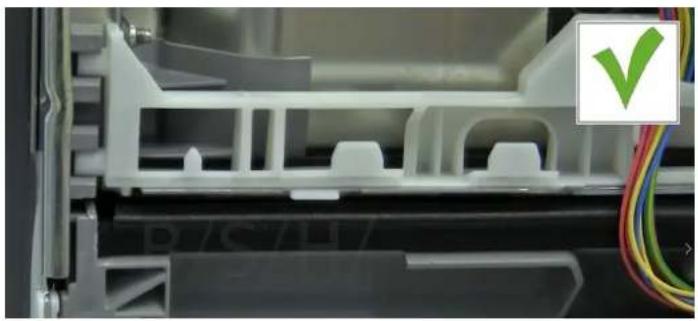

4.9.1 Desmontagem

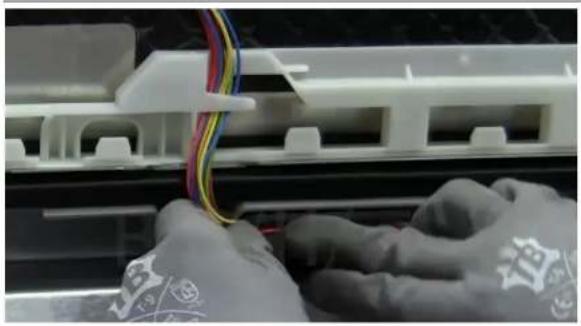

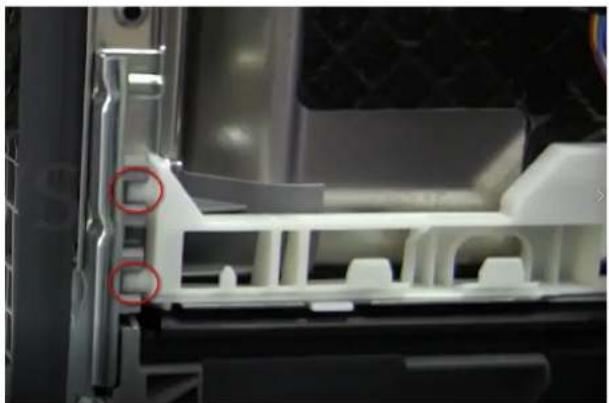

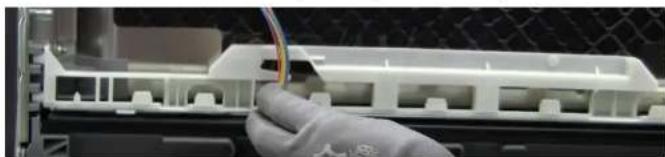

Remova o feixe de cabos da guia da placa de fixação branca.
Remova-o da sua posição de fixação inferior.
Puxe-o para cima para o desprender da base.
Siga os passos de desmontagem na ordem inversa à montagem.
Posicione a vedação e pressione-a na base para que fique encaixada no sítio.
Introduza o feixe de cabos no suporte branco.
Assegure o roteamento dos cabos correto.
Verifique se a vedação está alinhada com a base inferior.
4.10 Substituir a vedação da porta
Pré-requisito:
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
4.10.1 Remover a vedação da porta
Remova a vedação do quadro interior.

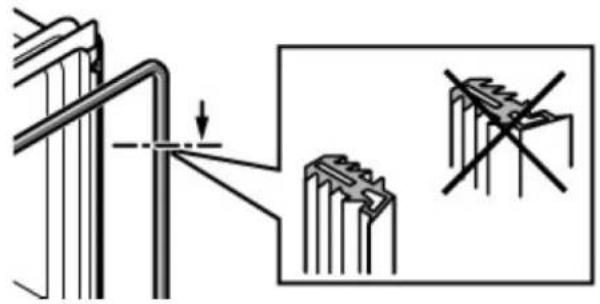

4.10.2 Instalar a vedação da porta
Certifique-se de que o perfil da vedação da porta está na posição correta.
Certifique-se de que os cantos não estão dobrados ou torcidos.
Posicione a extremidade da vedação a direito para a frente, por baixo da porta interior. A vedação deve ficar apoiada tanto quanto possível no lado da cuba.
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
4.11.1 Remover a tampa inferior

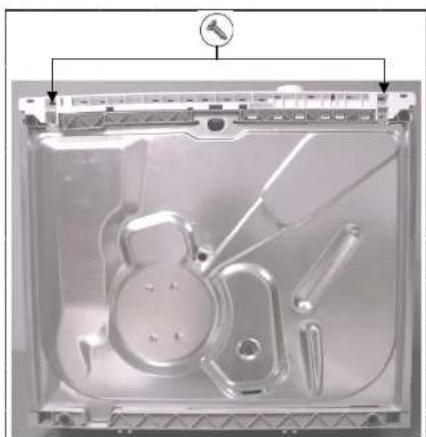

1 Desaperte os dois parafusos de fixação torx 20.
2 Puxe-a do orifício inferior até que se liberte do pino de fixação.
Use uma chave de fendas para a desprender de ambos os lados.
3 Desprenda o cabo de terra.
1 Posicione a parte inferior da base inserindo as arestas salientes nas ranhuras na base de plástico da cuba.
2 Instale o cabo de terra na base.
3 Aparafuse com os dois parafusos de fixação.

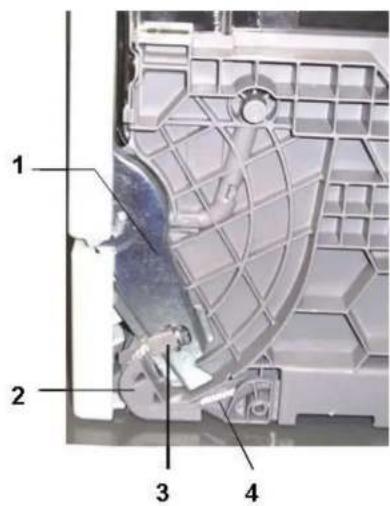

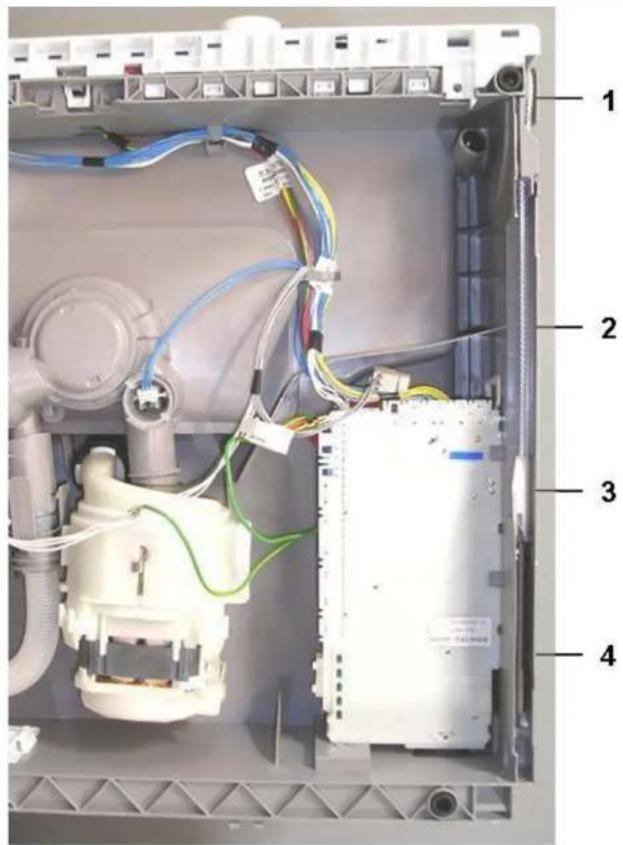

4.12 Substituir as molas da porta
Pré-requisito:
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
Placa de base inferior removida.
4.12.1 Desmontagem
-

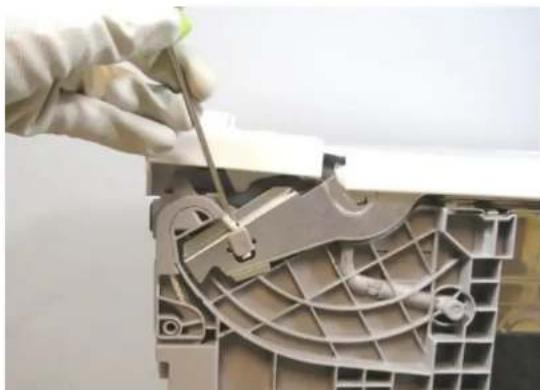

Apoie o suporte de plástico da corda na aresta saliente da base de plástico.
-
Use uma chave de parafusos para desprender a corda da dobradiça.
-
Quando a corda estiver desprendida a mola pode ser removida.
Monte pela ordem inversa.
Suporte
O suporte da corda é solto automaticamente da sua posição quando a porta está fechada.
4.12.3 Molas da dobradiça da porta
O aparelho tem duas molas que controlam a força de abertura e de fechamento da porta da máquina de lavar loiça. Estas encontram-se de cada lado do aparelho.
A tensão da mola é transmitida através uma corda para a dobradiça, por meio de um tensionador de plástico.
A força de tensão da mola não pode ser ajustada.
A mola e o sistema de transmissão adaptam-se automaticamente ao peso da porta.
2 Roldana 4 Corda
3 Peça de fixação da corda
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
Desprenda os armários.
4.13.1 Remover a dobradiça

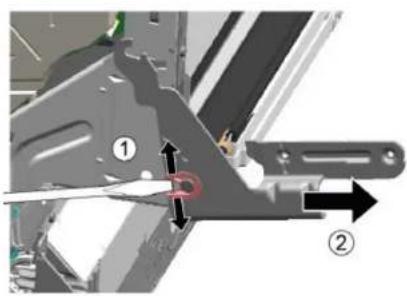

Utilize uma chave de parafusos (1) para soltar o bloqueio.
Puxe para fora (2).
Desconecte a ligação à terra da dobradiça.
Risco de choque elétrico devido a partes sob tensão
Risco de ferimentos devido a eletrocussão e resposta ao choque.
Os componentes elétricos devem ser reparados por um eletricista qualificado.
▶ Após a reparação, assegure que é feito um teste de segurança de acordo com a norma VDE 0701 ou das normas específicas do país.

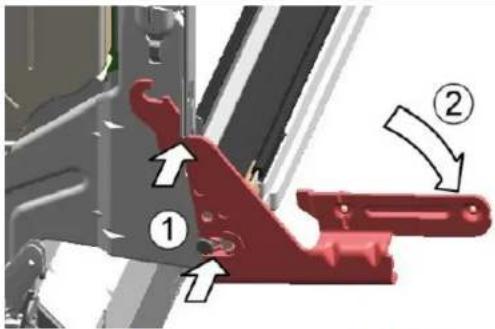

Posicione a dobradiça no aparelho (1).
Mova a dobradiça para baixo (2) até que encaixe no aparelho.
Conecte o cabo de terra da dobradiça.
Uma ligação à terra em falta pode provocar tensão na porta.
A Emotion Light encontra-se na área exterior frontal superior da cuba. As duas luzes estão com o feixe de cabos e estes estão conectados ao módulo de potência.
Pré-requisitos
O aparelho está desligado da rede elétrica.
O aparelho está desligado do abastecimento de água.
A base inferior foi removida.
4.14.1 Remover a Emotion Light

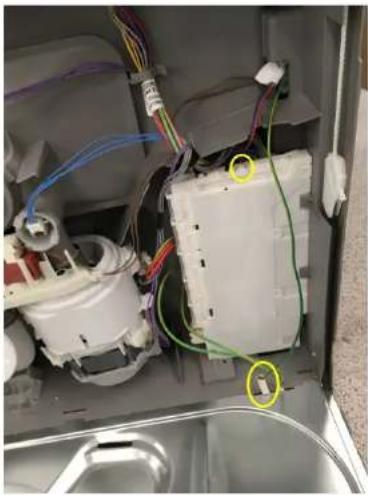

Desconecte o conector do módulo de potência e a ligação à terra da base metálica (marcada a amarelo).

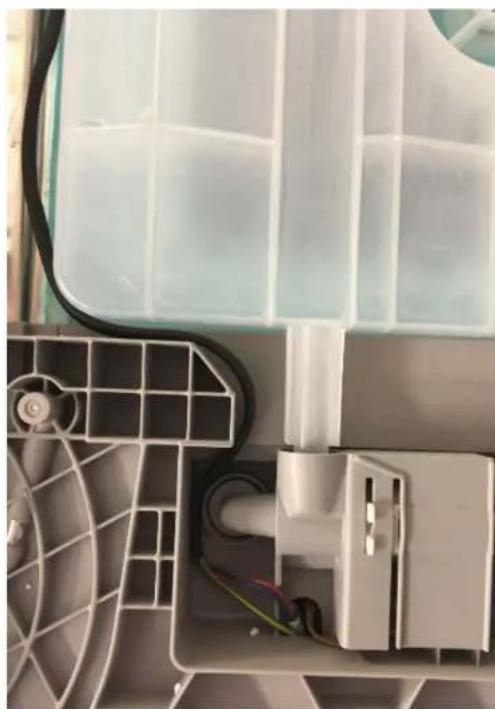

Puxe os dois conectores para fora através do lado inferior direito.
Solte o bloqueio traseiro do suporte da luz (ver imagem).
Puxe todas as luzes para cima para as remover.
Remova o conjunto de luzes e o feixe de cabos.
Siga os passos acima pela ordem inversa, assegurando que o roteamento dos cabos está correto.
Destornillador plano ....
200 mm....
Alicates ....
