NÁVOD NA OBSLUHU SC05IB00TE SIEMENS
Zajistěte správnou polohu kabelu.
Dížka: 200 mm, rovné......
4.3 Výmena krytu vypúšťacieho čerpadla ....
4.4 Výmena zástrčky......
4.5 Systémy košov....
4.8 Výmena krytu dávkovača pracieho prostriedku ....
4.9 Výmena spodného tesnenia dverí......
4.10 Výmena tesnenia dverí......
4.11 Výmena spodného krytu....
Tieto tipy pre opravu pomôžu zákazníkovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne spotrebičov (od marca 2021).
Obsahujú informácie o spôsobe výmeny určených náhradných dielov vrátane varovaní a rizík.
V prípade nejasností sa obrát'te na naše oddelenie zákazníckych služieb. Za poškodenia ručíme len vtedy, ak pokyny na opravu boli dodržané správne.
Špeciálna informácia
| Symbol Význam | |
 | Všeobecné varovanie |
 | Nebezpečenstvo v súvislosti s elektrickým napätím |
 | Nebezpečenstvo porezania |
 | Nebezpečenstvo pomliaždenia |
 | Horúce povrchy |
 | Riziko výbuchu |
 | Silné magnetické pole |
 | Neionizujúce žiarenie |
2 BEZPEČNOST
| Označenie Význam | |
| NEBEZPEČENSTVO | Priame nebezpečenstvo, ktorého následkom môže byť smrt’ alebo vážne zranenie, ak sa nebezpečenstvu nezabrání. |
| VAROVANIE Možné priame nebezpečenstvo, ktorého následkom môže byť smrt’ alebo vážne zranenie, ak sa nebezpečenstvu nezabrání. | |
| POSTUPUJTE OPATRNE | Možné priame nebezpečenstvo, ktorého následkom môže byť menej vážne zranenie alebo fyzické poškodenie, ak sa nebezpečenstvu nezabrání. |
▶ Prečítajte si návod na opravu a postupujte podľa pokynov v tomto návode.
Postupujte systematicky a podľa pokynov pre vyhlľadávanie a opravu chýb.
2.3.1 Všetky domáce spotrebiče
Riziko zásahu elektrickým prúdom pri dotyku so živými časťami
Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
Po oprave zabezpečte vykonanie bezpečnostnej skúšky podľa normy VDE 0701 alebo podľa normy špecifickej pre danú krajinu.
Noste ochranné rukavice!
Riziko pomliaždenia počas opráv, údržby, riešenia problémov a technického servisu na ťažkých, pohybujúcich sa dieloch.
Noste ochrannú obuv!
▶ Zaistite t'ažké komponenty proti pádu.
Nesiahajte končatinami do pohybujúcich sa komponentov.
Používajte len originálne náhradné diely!
Riziko poškodenia elektrostaticky citlivých komponentov (ESD).
Nedotýkajte sa modulov vrátane prípojok a vedení.
Riziko zranenia na ostrých hranách.
Riziko ohrozenia bezpečnosti/prevádzky spotrebiča.
2.3.2 Štruktúra varovania
NEBEZPEČENS TVO
▶ Odpojte spotrebič od elektrickej siete.
Nedotýkajte sa krytu, rámu ani komponentov.
Ak je potrebné vykonat' skúšanie so zapojeným spotrebičom, použite bezpečnostný spínač.
Uistite sa, že odpor uzemňovacieho vodiča nepresahuje normované hodnoty.
VAROVANIE
V prípade chyby môžu byt' vodivé diely, ktoré nie sú chránené pred dotykom, pod napätím.
▶ Odpojte spotrebič od elektrickej siete.
Nedotýkajte sa krytu, rámu ani komponentov.
Ak je potrebné vykonať skúšanie so zapojeným spotrebičom, použite bezpečnostný spínač.
Uistite sa, že odpor uzemňovacieho vodiča nepresahuje normované hodnoty.
POSTUPUJTE OPATRNE
Rezné zranenia na ostrých hranách.
Noste ochranné rukavice.
Používajte osobné ochranné prostriedky.
POSTUPUJTE OPATRNE
Nabité kondenzátory
Riziko zranenia v súvislosti so zásahom elektrickým prúdom a reakciou na zásah.
Vybite kondenzátory v spotrebiči pred začiatkom práce.
VAROVANIE
Komponenty, na których hrozí riziko elektrostatického výboja.
Pri dotyku hrozí deštrukcia komponentov.
Deštrukcia komponentov v dôsledku nesprávnej výmeny dielov.
Pri dotyku hrozí deštrukcia komponentov.
Pred výmenou komponentov vykonajte postup riešenia problémov.
▶ Kontrolujte systematicky.
▶ Rešpektujte technickú dokumentáciu.
Vyhýbajte sa zbytočnej výmene komponentov.
3 NÁSTROJE A POMÓCKY
| Označenie | Podrobnosti | Obrázok |
| Skrutkovač Torx s bitom T20 a otvorom (00340764) | 100 mm, pre skrutky s bezpečnostným čapom |  |
| Skrutkovač Torx s bitom T15 | Dĺžka 80 mm |  |
| Plochý skrutkovač | čepel' 10 mm x 1,6 mm x 200 mm |  |
| Kliešte špicaté [00340871] | Dĺžka: 200 mm, rovné |  |
4 OPRAVA

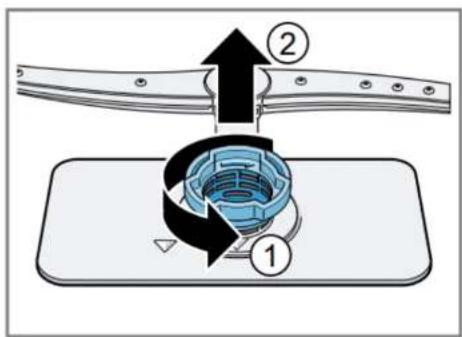

Otočte filter na hrubé nečistoty (1) proti smeru hodinových ručičiek a odoberte filtračný systém (2).
- Znova namontujte filtračný systém.
Uistite sa, že západky filtra na hrubé nečistoty zacvakli na svoje miesto.
Uistite sa, že sa označenia šípky zhodujú.
4.3 Výmena krytu vypúšťacieho čerpadla
Predpoklady:
Odpojte spotrebič od elektrickej siete.
Odoberte horné a spodné koše.
Odoberte filtre.
Vypustite všetku prípadnú vodu. V prípade potreby použite špongiu.
4.3.1 Odstránenie krytu vypúšťacieho čerpadla
POSTUPUJTE OPATRNE
Riziko zranenia
Noste ochranné rukavice.
▶ Opatrne odstráňte všetky nánosy cudzieho materiálu.

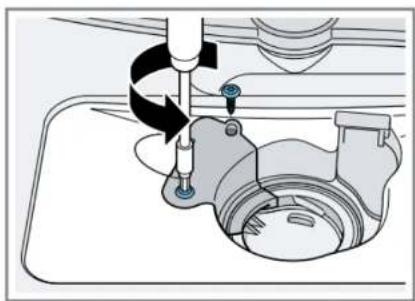

Uvoľnite upevňovacie skrutky krytu čerpadla ( Torx T 20).
Odstráňte všetky zvyšky potravín a cudzie materiály zvnútra spotrebiča.
Namontujte filtračný systém.
Prehriatie hlavného pripojenia!
Riziko požiaru v spotrebiči
▶ Pri výmene napájacieho kábla spotrebiča so zástrčkou podľa krajiny by ste mali skontrolovať napätie a frekvenciu v danej krajine.

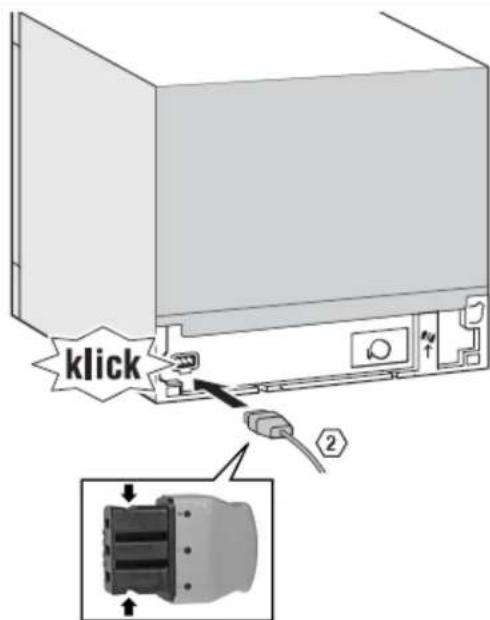

Kábel pevne vložte, aby počuteľne zacvakol.
Dva silné čapy na každej strane zabraňujú náhodnému uvoľneniu alebo odpojeniu zástrčky od spotrebiča.
4.4.1 Montáž
Zástrčka sa zo zásuvky v spotrebiči odstraňuje jemným posunutím do strany a súčasným potiahnutím.
4.5 Systémy košov
Modely s rozmerom 60 cm majú 2 koše.
Modely s rozmerom 45 cm majú len jeden kôš.
Tieto tyče dosadajú do drážky v plastovej opore na strane.
4.5.2 Prídavná podpera pre malé diely

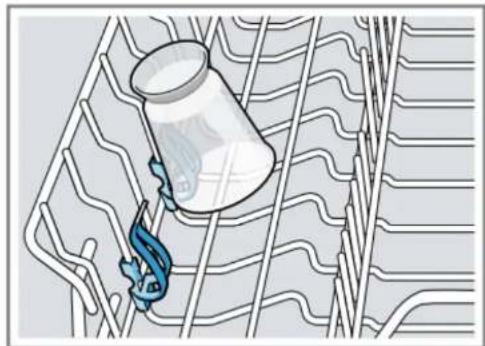

Použite túto podperu pre malé diely s nízkou hmotnosťou.
Spotrebič je odpojený od elektrickej siete.
1- Otvorte dvere

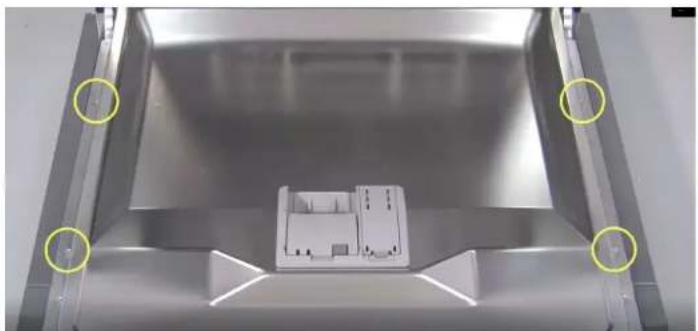

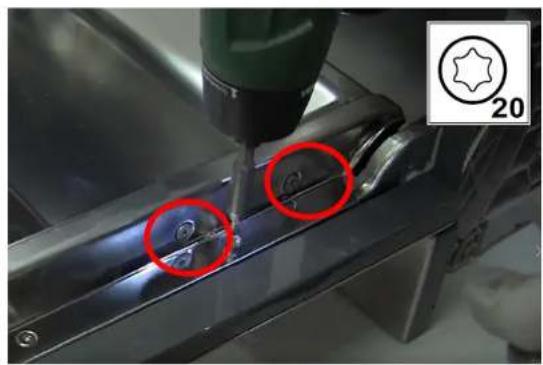

2- Odstráňte 4 skrutky.
3- Zatvorte dvere, pritom ich z jednej strany pridržte.
4- Uvol'nite dvere potiahnutím západiek nadol.
5- Odpojte uzemňovací kábel z dverí.
Dve postranné skrutky vnútorných dvierok pridržiavajú závesy na vnútorných dvierkach.
Nesprávne zaistené alebo umiestnené káble!
Riziko poškodenia zväzku káblov.

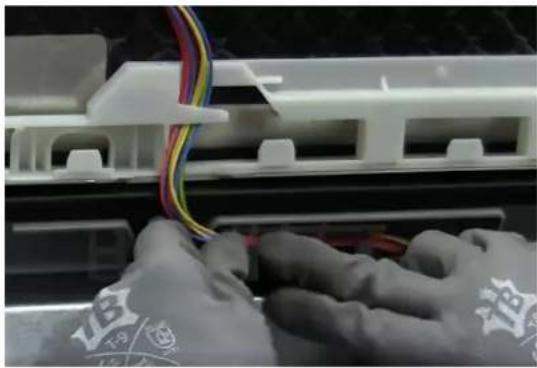

Káble umiestnite a zaistite na mieste pomocou lepiacej pásky.
Umiestnite zväzok káblov na správnom mieste v spodnej tesniacej konzole.
Spotrebič je odpojený od elektrickej siete.
Vonkajšie dvierka sú odobraté.
4.7.1 Odobratie ovládacieho panela
- Odpojte elektrické pripojenia z ovládacieho panela a varovného snímača pre stav bez pomocného oplachovania.
- Otvorte dvere
- Jednou rukou pridržte čelný panel, aby nespadol.

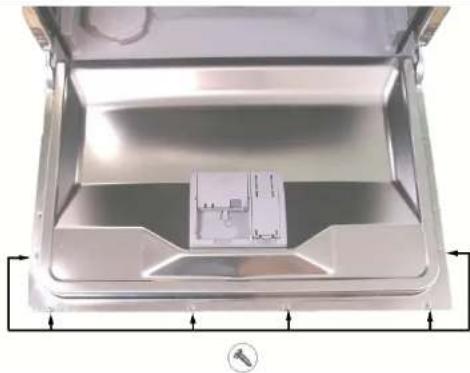

- Odstráňte 6 skrutiek torx.
- Odobratie ovládacieho panela
4.8 Výmena krytu dávkovača pracieho prostriedku
Na vypáčenie môžete použit malý skrutkovač.
Predpoklad:
Spotrebič je odpojený od elektrickej siete.
Dvierka sú otvorené.
4.8.1 Odstránenie krytu dávkovača pracieho prostriedku
- Posuňte kryt na prací prostriedok dovnútra o 5 mm.

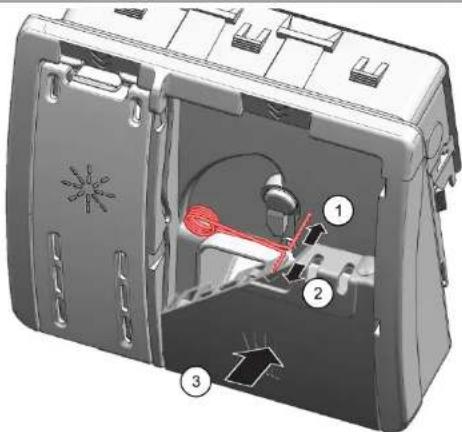

- Pomocou páky odoberte kryt dávkovača pracieho prostriedku zo spodnej strany vodiacich koľajníc a odoberte kryt dávkovača pracieho prostriedku z hornej strany vodiacich koľajníc.
- Odstráňte pružinu.
- Vložte dlhý koniec pružiny do montážneho otvoru dávkovacieho zariadenia (1).
- Vložte krátky koniec pružiny do montážneho otvoru krytu na prací prostriedok (2).
• Zatlačte kryt do dávkovača (3).
4.8.3 Montáž krytu dávkovača pracieho prostriedku
- Vložte kryt na prací prostriedok do vodiacich kol'ajníc na boku 5 mm pred polohou úplného otvorenia. Použitím miernej sily zatlačte opačnú stranu vodiacich kol'ajníc.
- Skontrolujte prevádzku krytu na prací prostriedok.
4.9 Výmena spodného tesnenia dverí
Predpoklad:
√ Vonkajšie dvierka sú odpojené.
4.9.1 Demontáž

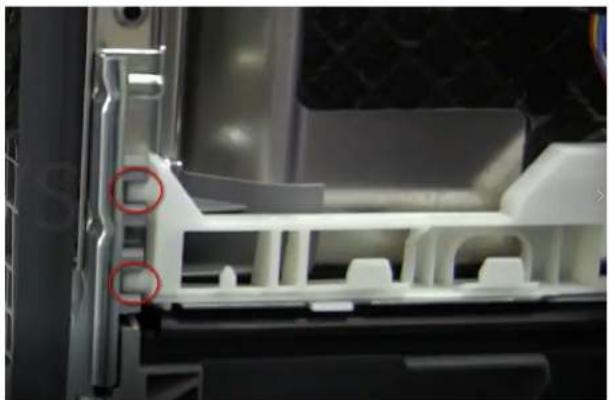

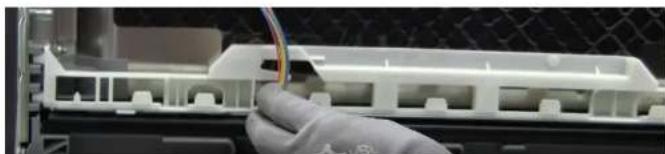

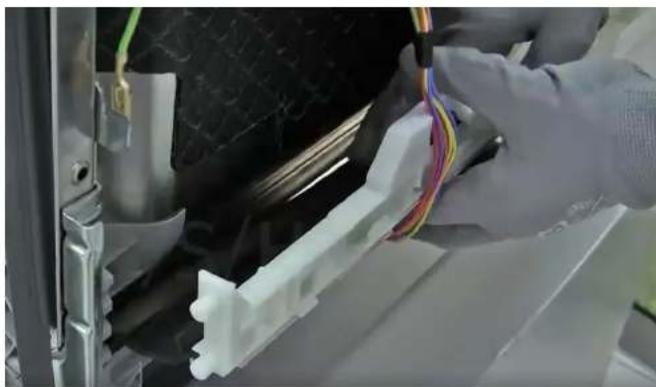

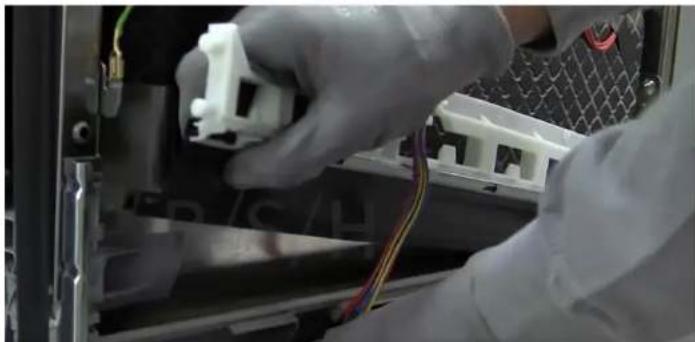

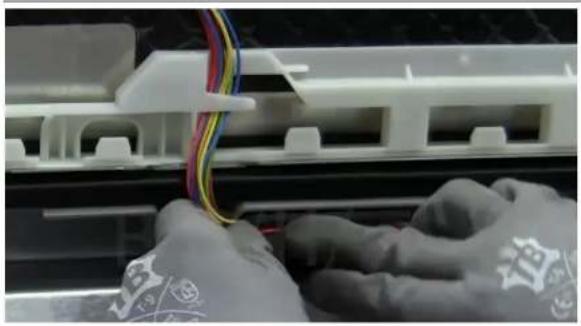

Odstráňte zväzok káblov z bieleho držiaku vedenia.
Odstráňte ho zo spodnej polohy upevnenia.
Potiahnutím nahor ho odpojte od základne.
Umiestnite tesnenie na miesto a zatlačením na základňu ho upevnite na mieste.
Zabezpečte správne vedenie kábla.
Skontrolujte, či tesnenie plynulo prilieha k spodnej základni.
4.10 Výmena tesnenia dverí
Predpoklad
Spotrebič je odpojený od elektrickej siete.
Z vnútorného rámu odoberte tesnenie.
4.10.2 Montáž tesnenia dverí

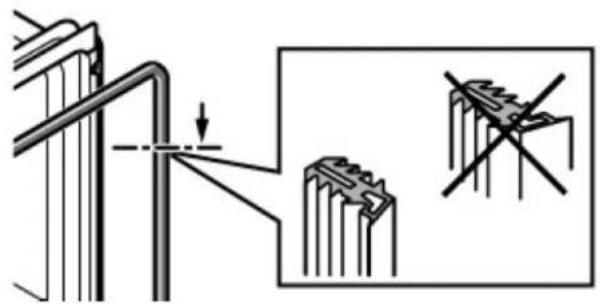

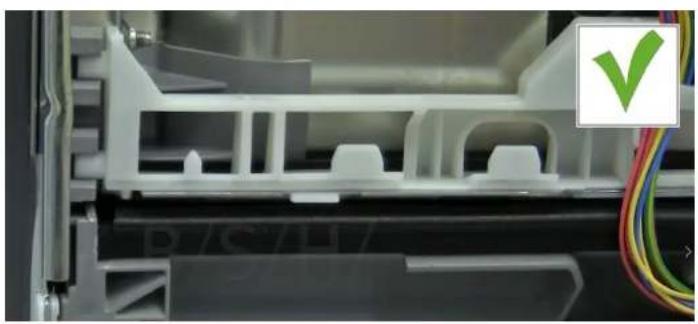

Uistite sa, že profil tesnenia dverí je v správnej polohe.
Uistite sa, že rohy nie sú ohnuté alebo skrútené.
Uložte koniec tesnenia rovno dopredu pod vnútorné dvierka. Tesnenie by malo byt' na strane bubna uložené čo najlepšie.
4.11 Výmena spodného krytu
Predpoklad
Spotrebič je odpojený od elektrickej siete.
4.11.1 Odobratie spodného krytu
1 Založte spodný kryt vložením vyčnievajúcich koncov do drážok v plastovej základni bubna.
2 Namontujte uzemňovací kábel do základne.
3 Zaskrutkujte dve fixačné skrutky.
4.12 Výmena pružín dvierok
Predpoklad
Spotrebič je odpojený od elektrickej siete.
Spodná základová doska je odobratá.
4.12.1 Demontáž

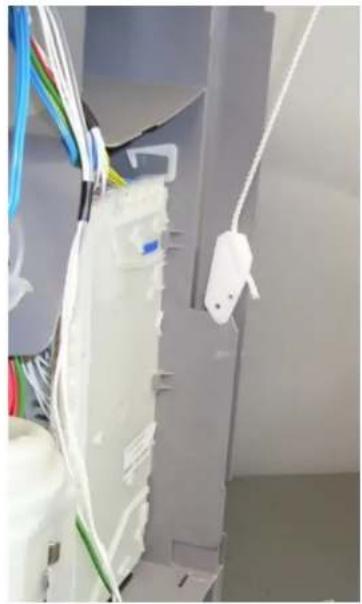

- Uložte plastový držiak lanka na vyčnievajúci koniec plastovej základne.

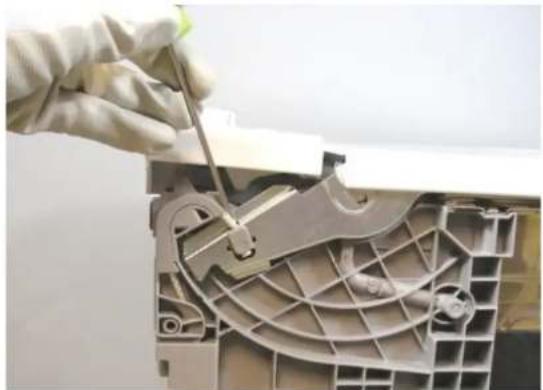

- Pomocou skrutkovača odpojte lanko od závesu.
- Po odpojení lanka môžete odobrat' pružinu.
Spotrebič má dve pružiny, ktoré regulujú silu otvárania a zatvárania dverí umývačky riadu. Nachádzajú sa na každej strane spotrebiča.
Napnutie pružiny sa cez lanko prenáša na záves pomocou plastového napínača.
Pružina a systém prenosu sa automaticky prispôsobia hmotnosti dverí.


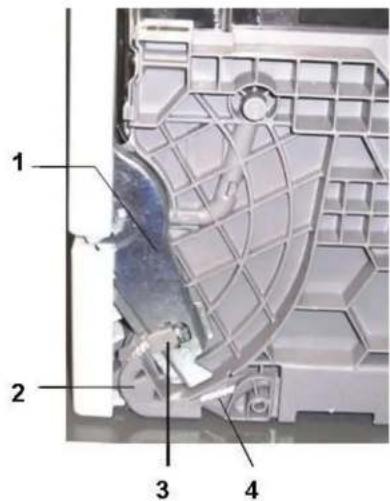

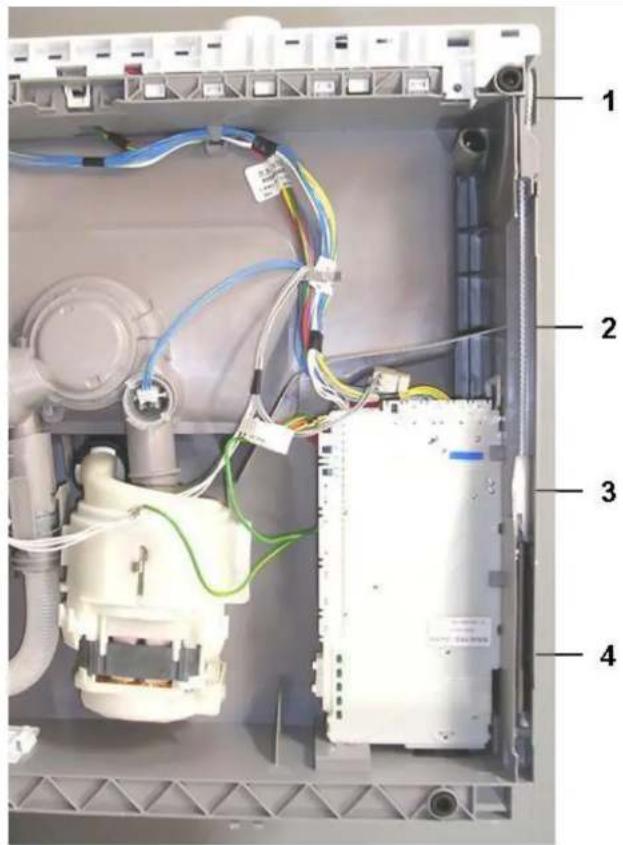

1 2 3 41 Záves
2 Kladka 4 Lanko
3 Upevňovací kus lanka
Spotrebič je odpojený od elektrickej siete.
Odoberte vonkajšie a vnútorné dvierka.
Odoberte spodný kryt.
Odpojte od skrinky.
4.13.1 Odobratie závesu

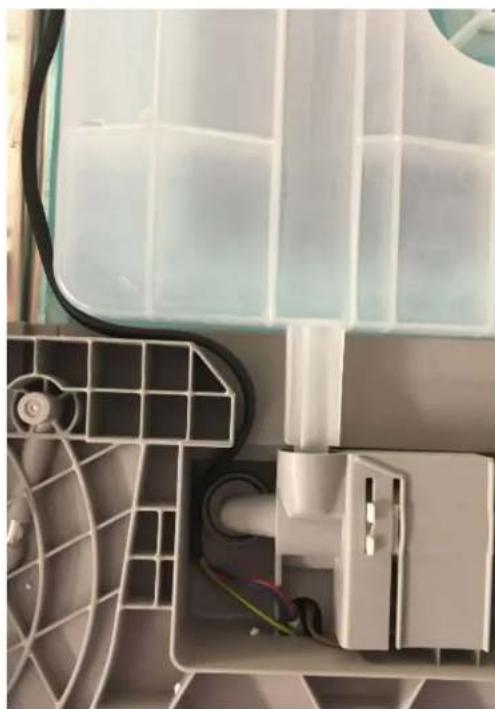

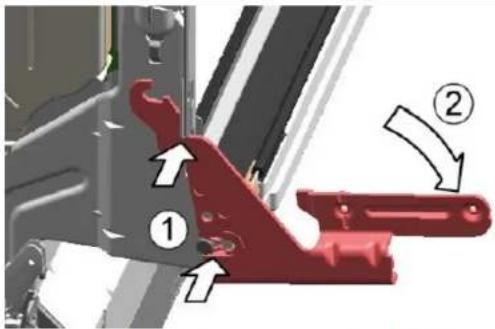

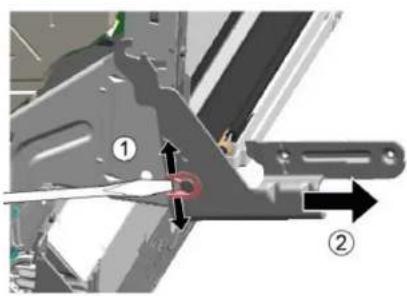

Pomocou skrutkovača (1) uvoľnite západku.
Potiahnite von (2).
Odpojte uzemňovaciu prípojku zo závesu.
Riziko zranenia v súvislosti so zásahom elektrickým prúdom a reakciou na zásah.
Elektrické komponenty by mal opravovat' kvalifikovaný elektrikár.
Po oprave zabezpečte vykonanie bezpečnostnej skúšky podľa normy VDE 0701 alebo podľa normy špecifickej pre danú krajinu.
Umiestnite záves na spotrebič (1).
Posúvajte záves nadol (2), kým nezapadne na spotrebič.
Chýbajúca uzemňovacia prípojka môže byt' príčinou výskytu napätia na dverách.
Náladové osvetlenie sa nachádza v hornej prednej časti bubna. Dve svetlá sú vybavené zväzkom káblov a sú pripojené na elektrický modul.
Predpoklady
Spotrebič je odpojený od elektrickej siete.
Spodná základňa bola odstránená.

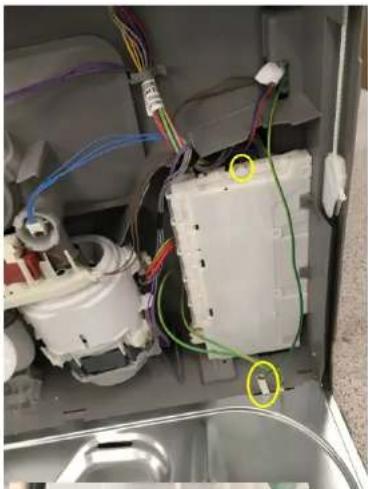

Odpojte prípojku z elektrického modulu a uzemnenia kovovej základne (označené žltou farbou).
Vytiahnite obe prípojky cez spodnú stranu vpravo.
Uvoľnite zadnú západku držiaka svetla (pozri obrázok).
Vytiahnite všetky svetlá nahor a odstráňte ich.
Odstráňte súbor svetiel a zvázok káblov.
Postupujte v opačnom poradí uvedených krokov a dbajte na správne vedenie kábla.
