1.1 Asiakirjan tarkoitus
Nämä korjausvihjeet auttavat asiakasta korjaamaan laitteet itse sovellettavan ekosuunnittelumääräyksen mukaisesti (alkaen 03/2021).
Ne sisältävät tietoja siitä, miten tietyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.
Epäilyttävissä tapauksissa ota yhteys asiakaspalveluumme. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.
1.2 Yleiset symbolit
| Symboli Merkitys | |
 | Erikoistietoja |
1.3 Olennaiset turvallisuussymbolit
| Symboli Merkitys | |
 | Yleinen varoitus |
 | Sähköjännitteestä aiheutuva vaara |
 | Viiltohaavojen vaara |
 | Murskautumisen vaara |
 | Kuumista pinnoista aiheutuva vaara |
 | Räjähdysvaara |
 | Voimakas magneettikenttä |
 | Ei-ionisoiva säteily |
2 TURVALLISUUS
2.1 Riskitasojen merkistö
| Merkistö Merkitys | |
| VAARA | Välitön vaara, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. |
| VAROITUS | Mahdollinen välitön vaara, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. |
| OLE VAROVAINEN | Mahdollinen välitön vaara, joka voi johtaa lievään loukkaantumiseen tai fyysiseen vammaan, ellei sitä vältetä. |
2.2 Fyysisten vahinkojen merkistö
| Merkistö Merkitys | |
| VAROITUS | Varoitus mahdollisesta fyysisestä vahingosta |
2.3 Yleiset turvallisuusohjeet
▶ Lue korjausopas ja noudata siinä olevia ohjeita.
Toimi järjestelmällisesti ja noudata ohjeita vikojen paikantamiseksi ja korjaamiseksi.
2.3.1 Kaikki kotitalouskoneet
Jännitteisten osien aiheuttama sähköiskun vaara
Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen työn aloittamista.
Muista korjauksen jälkeen suorittaa standardin VDE 0701 tai maakohtaisten standardien mukainen turvallisuustesti.
Käytä suojakäsineitä!
Painavista ja liikkuvista osista aiheutuva murskautumisen riski korjausten, kunnossapidon, vianetsinnän ja huollon aikana
Käytä turvajalkineita!
Kiinnitä painavat komponentit estääksesi niiden putoaminen.
- Älä päästä kehon osia kosketuksiin liikkuvien komponenttien kanssa.
Käytä vain alkuperäisiä varaosia!
Staattiselle sähkölle herkkien komponenttien (ESD) vaurioitumisen riski.
- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.
Terävistä reunoista aiheutuva loukkaantumisvaara.
Laitteen turvallisuudelle/käytölle aiheutuva riski!
2.3.2 Varoituksen rakenne
VAARA
Jännitteelliset osat
Sähköiskun aiheuttama kuolemanvaara.
Kytke kone irti verkkovirrasta.
- Älä kosketa koteloon, runkoon tai komponentteihin.
Jos jännitteellinen testaus on tarpeellista, käytä turvakytkintä.
Varmista, että maadoitusjohtimen vastus ei ylitä standardisoituja arvoja.
OLE VAROVAINEN
Terävien reunojen aiheuttamat viiltovammat.
Käytä suojakäsineitä.
Käytä henkilökohtaisia suojavarusteita.
OLE VAROVAINEN
Varautuneet kondensaattorit
Sähköiskun ja iskuun reagoimisen aiheuttama loukkaantumisvaara.
Pura laitteen kondensaattorit ennen työn suorittamista.
VAROITUS
Vian esiintyessä kosketettavissa olevat osat voivat olla jännitteellisiä.
Sähköiskun aiheuttama kuolemanvaara.
Kytke kone irti verkkovirrasta.
- Älä kosketa koteloon, runkoon tai komponentteihin.
Jos jännitteellinen testaus on tarpeellista, käytä turvakytkintä.
Varmista, että maadoitusjohtimen vastus ei ylitä standardisoituja arvoja.
VAROITUS
Sähköstaattisen vaaran muodostavat komponentit.
Komponenttien vahingoittuminen kosketettaessa.
Asenna sähköstaattinen suojajärjestelmä ennen työskentelyä sähköstaattisen vaaran muodostavien komponenttien parissa.
Noudata toimintaohjeita sähköstaattisen vaaran muodostavien komponenttien suojaamiseksi.
VAROITUS
Komponenttien tuhoutuminen osien mielivaltaisen vaihtamisen seurauksena.
Komponenttien vahingoittuminen kosketettaessa.
Suorita vianmääritys ennen komponenttien vaihtamista.
Tarkista järjestelmällisesti.
Noudata teknistä dokumentaatiota.
Vältä tarpeetonta komponenttien vaihtamista.
3 TYÖKALUT JA APUVÄLINEET
| Merkintä | Tiedot | Kuva |
| Torx-ruuvimeisseli T20-kärkipalalla ja reiällä (00340764) | 100 mm, ruuveille lukituksella |  |
| Torx-ruuvimeisseli T15-kärkipalalla | Pituus 80 mm |  |
| Uraruuvimeisseli | Terä 10 mm x 1,6 mm x 200 mm |  |
| Nokkapihdit [00340871] | Pituus: 200 mm, suora |  |
4 KORJAUS
4.1 Vaihda suihkutusvarret

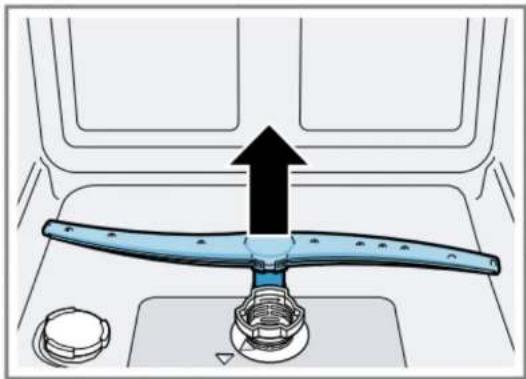

4.1.1 Irrota suihkuvarsi

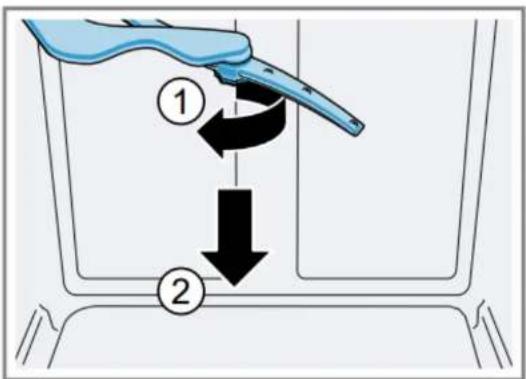

Kierrä yläsuihkuvarsi irti (vain 60 cm:n Bl-malleissa) (1). Vedä suihkuvarsi alas (2).
Työnnä alasuihkuvarsia ylöspäin.
4.1.2 Asenna suihkuvarsi
Aseta alasuihkuvarsi. Se napsahtaa paikalleen. Aseta yläsuihkuvarsi paikalleen ja kierrä se hyvin kiinni.
4.2.1 Ota suodattimet pois paikoiltaan

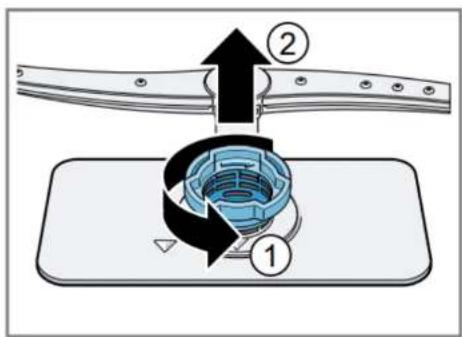

Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

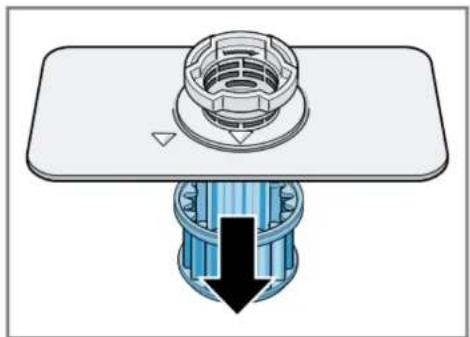

Vedä mikrosuodatin alas.

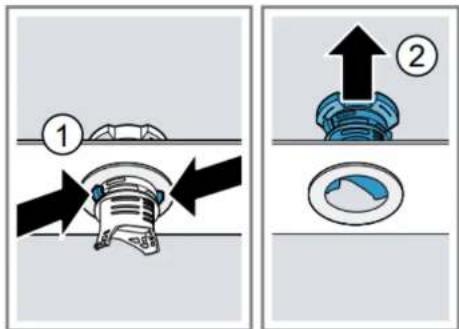

Paina lukitusnokkia (1) ja vedä karkeasuodatin (2) ylös.
- Asenna uudelleen suodatusjärjestelmä.
Varmista, että karkeasuodattimessa olevat lukitusnokat napsahtavat paikoilleen.
- Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään.
Varmista, että nuolimerkinnät ovat kohdakkain.
4.3 Vaihda tyhjennyspumpun suojus
Edellytykset:
Erota laite virransyötöstä.
Poista ylä- ja alakorit.
Tyhjennä kaikki mahdolliset vedet. Käytä tarvittaessa lusikkaa.
4.3.1 Irrota tyhjennyspumpun suojus.

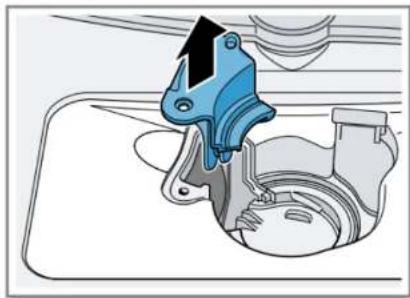

OLE VAROVAINEN
Loukkaantumisvaara
Käytä suojakäsineitä.
Poista huolellisesti kaikki kerääntyneet epäpuhtaudet.

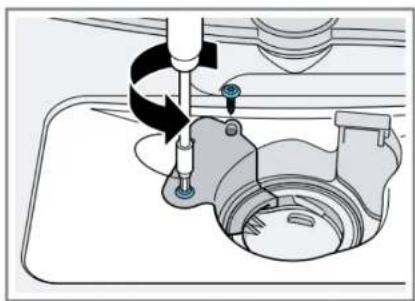

Avaa pumpun suojuksen kiinnitysruuvit (T 20 torx).
Vedä tyhjennyspumpun suojus ylös.
Poista ruoka-ainesten jäämät ja epäpuhtaudet laitteen sisältä.
4.3.2 Asenna tyhjennyspumpun suojus
Sovita pumpun suojus paikalleen.
Paina se alas ja ruuvaa sisään.
Asenna suodatinjärjestelmä.
Aseta ylä- ja alakorit.
4.4 Vaihda pistoke
VAROITUS
Pääliitännän ylikuumeneminen!
Laitteen tulipalon vaara
Kun vaihdat laitteen syöttökaapelia käytettäväksi paikallisten pistorasioiden kanssa, tarkista myös kyseisen maan jännite ja taajuus.
Aseta se tiukasti, kunnes kuulet napsahduksen.
Kaksi vahvaa tappia molemmin puolin estävät pistokkeen löystymisen epähuomiossa tai irtoamisen laitteesta.

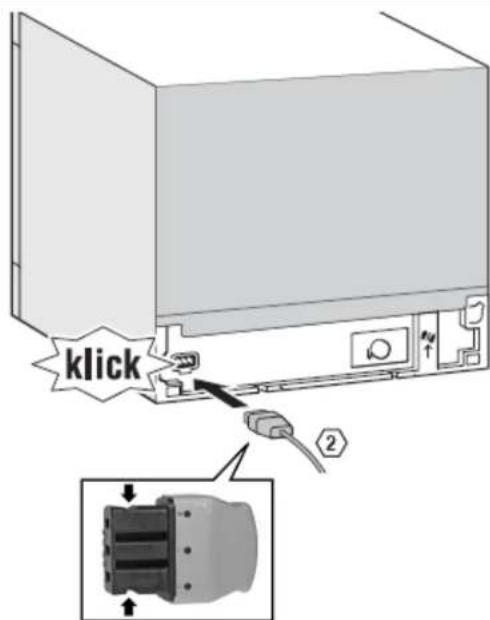

4.4.1 Kokoaminen
Pistoke irrotetaan laitteen pistorasiasta siirtämällä sitä varovasti sivuttain ja vetämällä samaan aikaan.
4.5 Korijärjestelmät
60 cm malleissa on 2 koria.
45 cm malleissa on vain yksi kori.

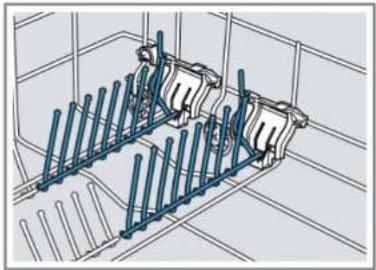

4.5.1 Taittuvat sauvat
Ne sopivat sivulla olevan muovituen uraan.
Paina vipuja eteenpäin, kun sauvoja ei tarvita.

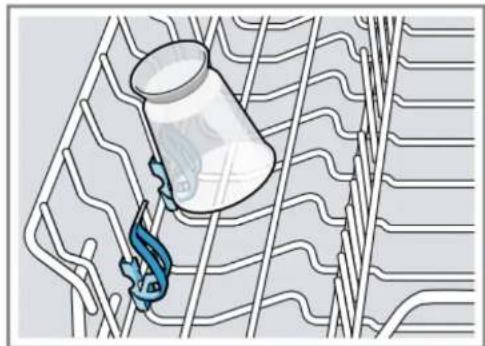

4.5.2 Lisätuki pienille osille
Käytä tätä lisätukea pienille osille, jotka painavat vähän.
4.6 Vaihda luukun ulkopuoli
Edellytykset:
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
4.6.1 Poista luukun ulkopuoli

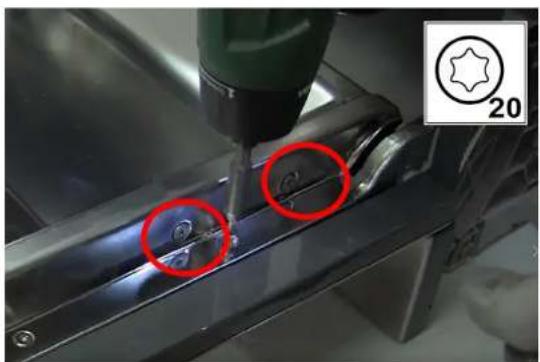

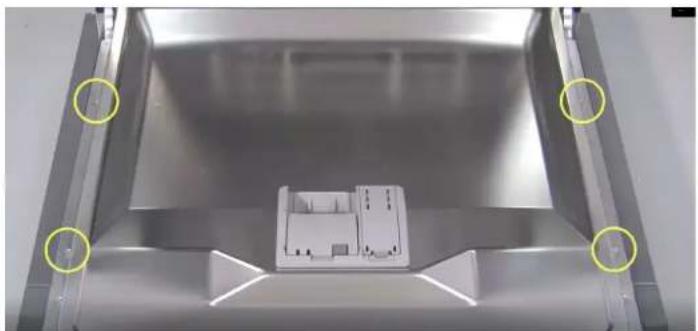

Poista alla kuvatut ruuvit torx 20 -ruuvimeisselillä.
1- Avaa luukku
2- Poista 4 ruuvia.
3- Sulje luukku pitämällä kiinni sen yhdeltä sivulta.
4- Vapauta luukku vetämällä alas salvoista.
5- Irrota maadoitusjohti luukusta.
Luukun sisäpuolen kaksi poikittaisruuvia kiinnittävät saranat luukun sisäpuoleen.
4.6.2 Asenna luukun ulkopuoli
Noudata vaiheita päinvastaisessa järjestyksessä.
VAROITUS

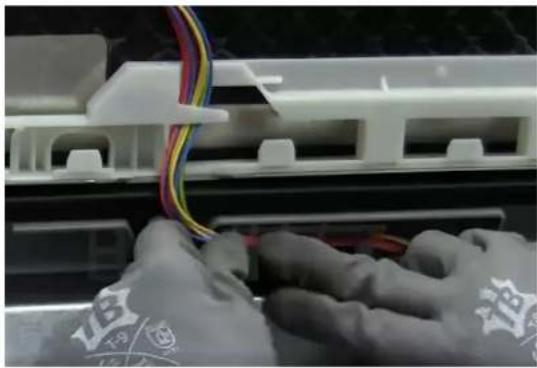

Kaapelit, jotka on kiinnitetty väärin tai joita ei ole paikoitettu!
Johtosarjan vahingoittumisen vaara.
Paikoita kaapelit ja kiinnitä ne paikoilleen teipillä.
Paikoita johtosarja oikein alatiivisteen kannattimeen.
4.7 Vaihda ohjaustaulu
Edellytykset:
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
Luukun ulkopuoli on poistettu.

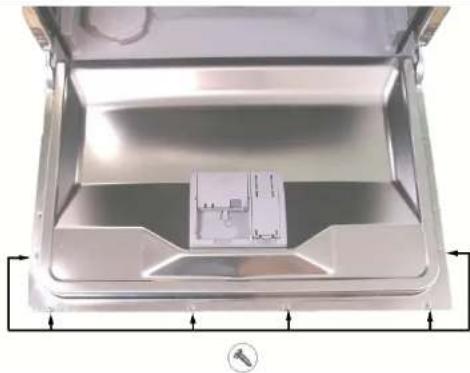

4.7.1 Poista ohjaustaulu.

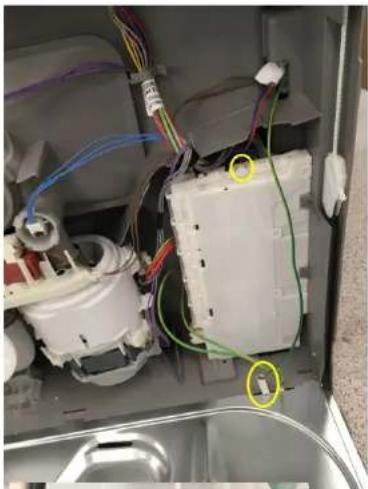

- Irrota sähköliitännät ohjaustaulusta ja 'huuhtelukirkasteen määrän' tunnistimesta.
- Avaa luukku
- Pidä etupaneelista kiinni yhdellä kädellä ja estä sen putoaminen.
- Poista 6 torx-ruuvia.
- Poista ohjaustaulu.
4.7.2 Asenna ohjaustaulu.
Noudata vaiheita päinvastaisessa järjestyksessä.
4.8 Vaihda pesuaineen annostelijan kansi
Pientä ruuvimeisseliä voidaan käyttää viputyökaluna.
Edellytys:
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
Luukku on avattu.
Pesuainelokeron suojus on avattu.
4.8.1 Irrota pesuainelokeron suojus
- Liu'uta pesuainelokeron suojusta sisään 5 mm.
- Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja poista pesuainelokeron suojus yläkautta ohjainkiskoista.
- Poista jousi.

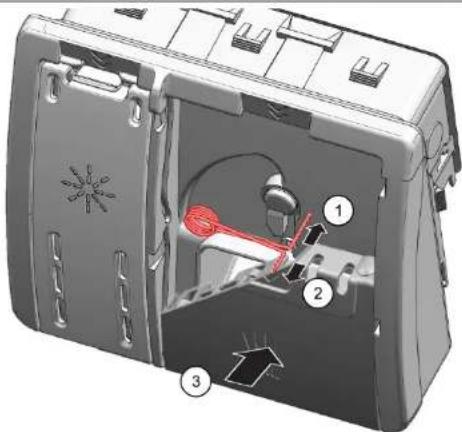

4.8.2 Aseta jousi
- Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).
- Työnnä jousen lyhyt reuna pesuainelokeron suojuksen asennusreikään (2).
• Paina suojus annostelulaitteeseen (3).
4.8.3 Asenna pesuainelokeron suojus
- Aseta pesuainelokeron suojus yhdellä puolella ohjauskiskoihin 5 mm ennen kokonaan avattua asentoa. Paina varovasti vastakkainen puoli ohjauskiskoihin.
• Tarkista pesuainelokeron suojuksen toiminta.
4.9 Vaihda luukun alapuolen tiiviste
Edellytys:
√ Luukun ulkopuoli on purettu.

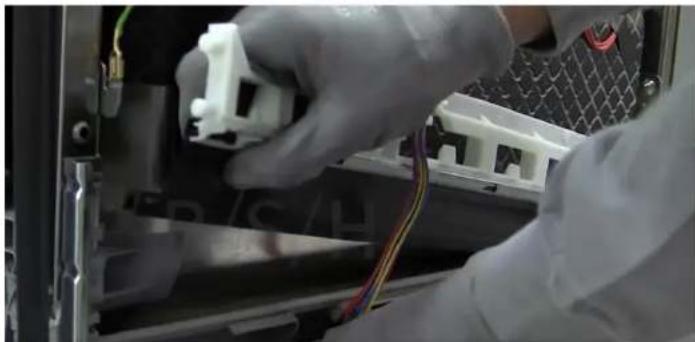

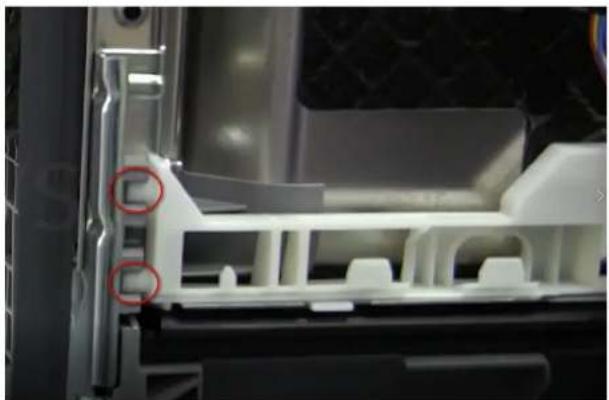

4.9.1 Purkaminen

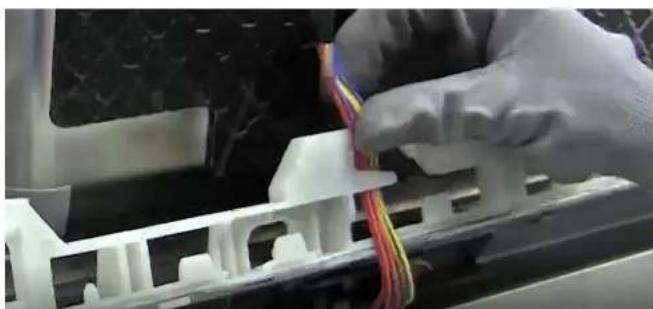

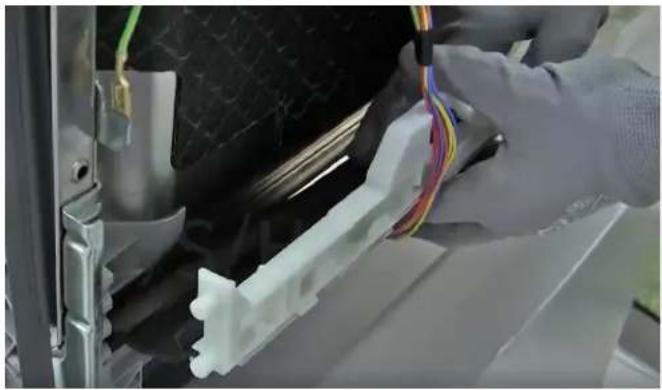

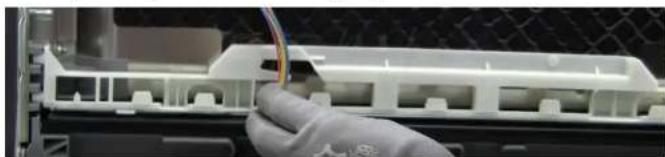

Poista johtosarja valkoisen kiinnitysohjaimesta.
Poista se alakiinnityskohdastaan.
Vedä sitä ylöspäin irrottaaksesi sokkelista.
Noudata kokoamisessa purkuvaiheita päinvastaisessa järjestyksessä. Aseta tiiviste paikalleen ja paina sokkeli paikalleen kiinni.

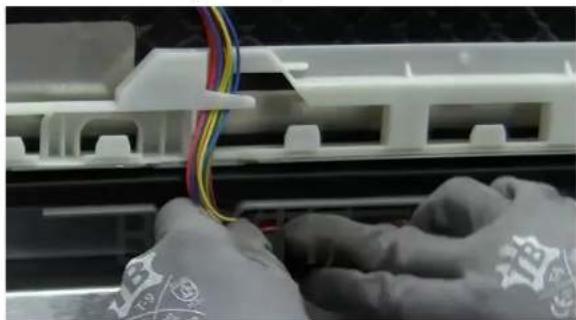

Syötä johtosarja valkoiseen kiinnitysohjaimeen.
Kiinnitä valkoinen kiinnitysohjain sokkeliin.
Varmista oikea kaapelireititys.
Tarkista, että tiiviste on tasapinnassa alasokkelin kanssa.
4.10 Vaihda luukun tiiviste
Edellytys
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
4.10.1 Poista luukun tiiviste
Poista tiiviste sisärungosta.
4.10.2 Asenna luukun tiiviste

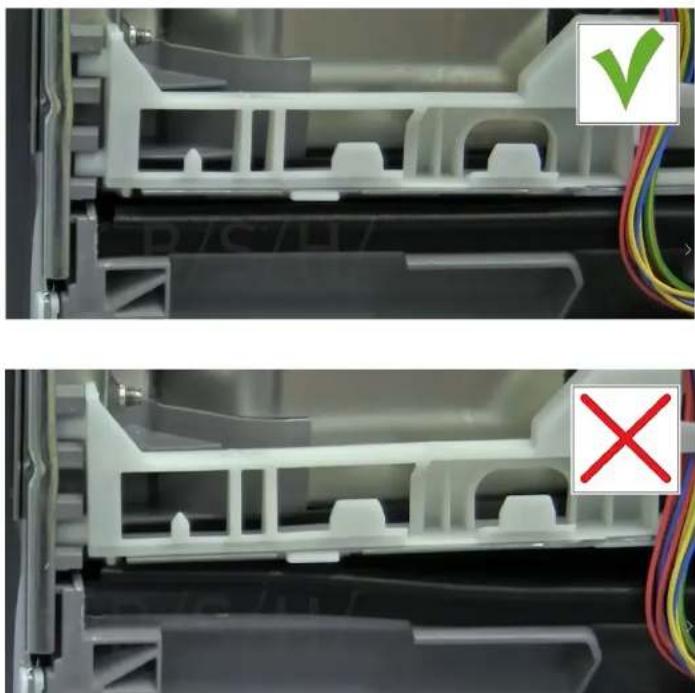

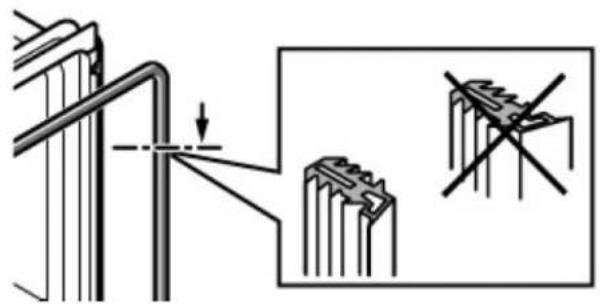

Varmista, että luukun tiivisteen profiili on oikeassa asennossa.
Varmista, että kulmat eivät ole taipuneet tai vääntyneet.
Sijoita tiivisteen pää suoraan eteenpäin sisäluukun alle. Tiivisteen tulee levätä pohja-altaan reunalla niin paljon kuin mahdollista.
4.11 Vaihda alasuojus
Edellytys
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
4.11.1 Poista alasuojus

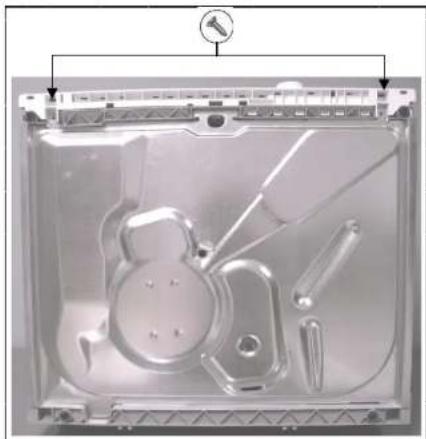

1 Ruuvaa kaksi torx 20 -pidätysruuvia.
2 Vedä ulos alareiästä, kunnes se on irti kiinnitystapista.
Käytä uraruuvimeisseliä kummankin puolen irrottamiseen.
3 Irrota maadoitusjohto.
1 Aseta sokkelin alaosa paikalleen asettamalla ulkonevat reunat altaan muovisokkelin uriin.
2 Asenna maadoitusjohto sokkeliin.
3 Ruuvaa kaksi pidätinruuvia paikoilleen.
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
Alasokkelilevy poistettu.
4.12.1 Purkaminen

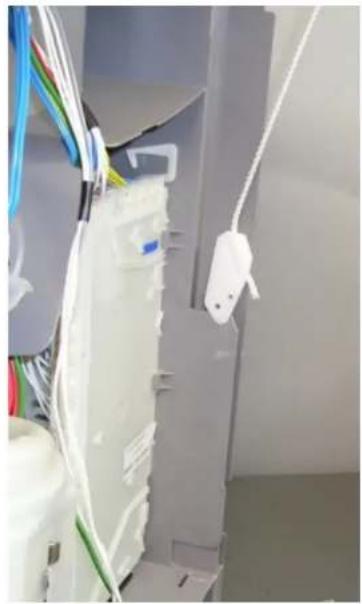

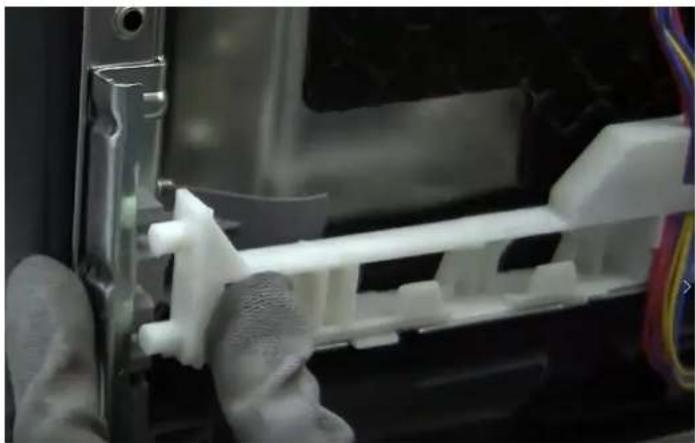

- Laske köyden muovipidike muovisokkelin ulos työntyvän reunan päälle.

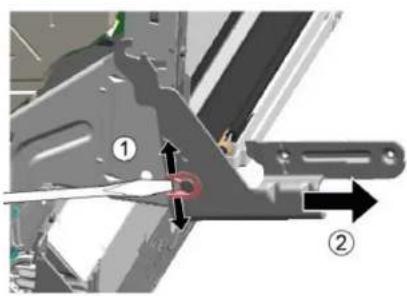

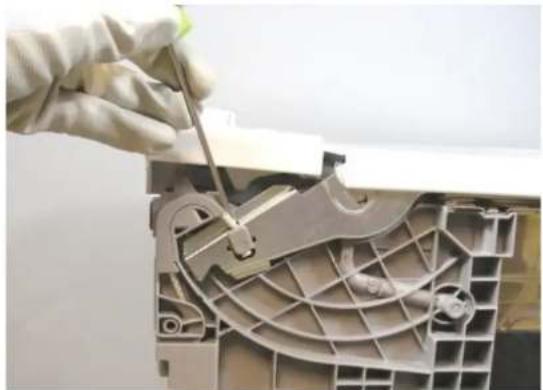

- Käytä uraruuvimeisseliä köyden irrottamiseen saranasta.
- Kun köysi on irti, jousi voidaan poistaa.
Kokoa vastakkaisessa järjestyksessä.
Pidike
Köysipidike vapautetaan automaattisesti paikaltaan, kun luukku on kiinni.

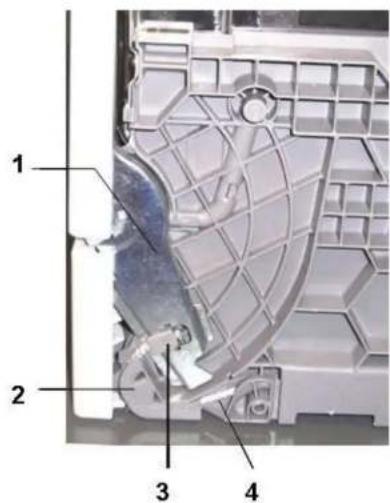

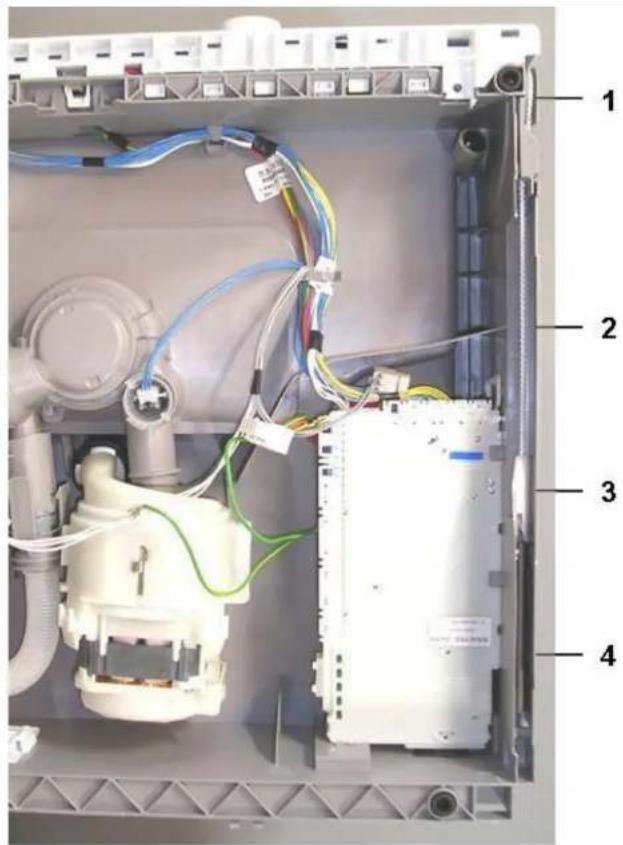

4.12.3 Luukun saranan jouset
Laitteessa on kaksi jousta, jotka säätelevät astianpesukoneen luukun avautumis- ja sulkeutumisvoimaa. Ne ovat laitteen jommalla kummalla puolella.
Jousen kireys välittyy köyden avulla saranaan muovikiristimen kautta. Jousen kiristysvoimaa ei voi säätää.
Jousi ja siirtojärjestelmä mukautuvat automaattisesti luukun painoon.
2 Köysipyörä 4 Köysi
3 Köyden kiinnityskappale
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
Poista luukun sisä- ja ulkopuolet.
Poista alasokkeli.
Irrota kaapit.
4.13.1 Poista sarana
Käytä ruuvimeisseliä (1) salvan vapauttamiseksi.
Vedä ulospäin (2).
Irrota maadoitusliitäntä saranasta.
Jännitteisten osien aiheuttama sähköiskun vaara
Sähköiskun ja iskuun reagoimisen aiheuttama loukkaantumisvaara.
Sähkökomponentit tulee korjata valtuutetun sähköasentajan toimesta.
Muista korjauksen jälkeen suorittaa standardin VDE 0701 tai maakohtaisten standardien mukainen turvallisuustesti.

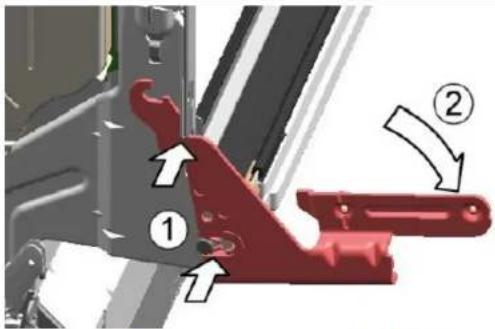

Sijoita sarana laitteeseen (1).
Siirrä saranaa alaspäin (2), kunnes se kiinnittyy laitteeseen.
Liitä saranan maadoitusjohdin.
Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.
Tunnevalo on pohja-altaan etuyläosan ulkoalueella. Kaksi valoa liittyvät johtosarjan kautta virtamoduuliin.
Edellytykset
Laite on irrotettu päävirtalähteestä.
Laite on erotettu vedenjakelusta.
Alasokkeli on poistettu.

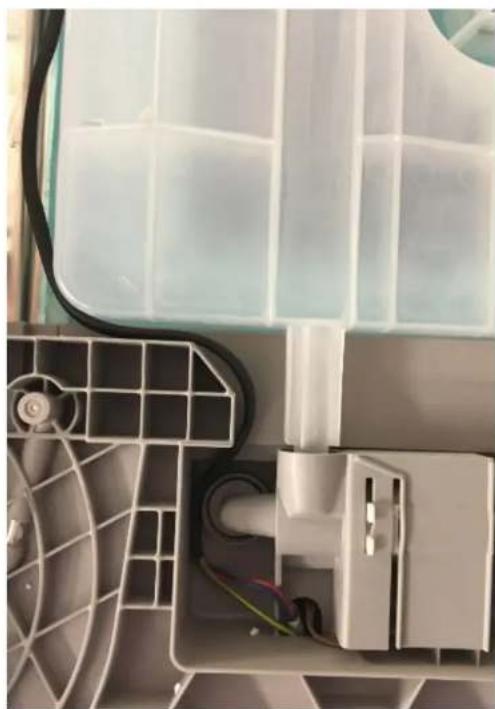

4.14.1 Poista tunnevalo
Irrota liitin virtamoduulista ja metallisokkelin maadoitusliitännästä (merkitty keltaisella).
Vedä molemmat liittimet irti pohjan läpi oikealta puolelta.
Vapauta lampunpitimen takasalpa (katso kuva).
Vedä kaikkia lamppuja ylöspäin niiden poistamiseksi.
Poista lamppusarjat ja johtosarjat.
Noudata vaiheita päinvastaisessa järjestyksessä varmistaaksesi, että kaapelireititys menee oikein.
