BRUKSANVISNING SC05IB00TE SIEMENS
[da] Tip til reparation 102
[nl] Reparatie informatie....135
[en] Repair hints....169
[et] Remonditeave....202
[no] Reparasjonstips 503
Fare for død ved elektrisk stød.
Fare for død ved elektrisk stød.
Fjern de øverste og nederste kurve.
Fjern filtrene.
Sæt de øverste og nederste kurve i.
4.5.2 Ekstra holder til små dele
Sørg for at sikre korrekt kabelføring.
Fjern pakningen fra inderrammen.
Fjern yder- og inderdøren.
Afbryd konnektoren fra strømmodulet og metalsoklens jordforbindelse (markeret med gult).
1.1 Formålet med dokumentet ....
1.2 Generelle symboler....
1.3 Relevante sikkerhetssymboler......
2 SIKKERHET ....
2.1 Skilting for risikonivåer ....
2.2 Skilting for fysisk skade....
2.3 Generelle sikkerhetsinstruksjoner ....
3 VERKT∅Y OG HJELPEMIDLER ......
Betegnelse....
Detaljer....
Bilde
Torx-skrutrekker med T20 bits og hull ....
Torx-skrutrekker med T15 bits ....
Lengde 80 mm
4.6 Skifte ut ytterdør ....
4.7 Skifte ut betjeningspanelet....
4.12 Skifte ut dørfjærer....
4.13 Skifte ut hengsel....
4.14 Skifte ut Emotion Light....
1 INNF∅RING
1.1 Formålet med dokumentet
Disse reparasjonstipsene hjelper kunden å reparere apparatene selv i samsvar med gjeldende forordning om økodesign (datert 03/2021).
De inneholder informasjon om hvordan definerte reservedeler skiftes ut, inkludert advarsler og risikoer.
Kontakt vår kundeserviceavdeling hvis du er i tvil. Vi påtar oss kun ansvar for skader dersom reparasjonsinstruksene er korrekt fulgt.
1.2 Generelle symboler
| Symbol Betydning | |
 | Spesiell informasjon |
1.3 Relevante sikkerhetssymboler
| Symbol Betydning | |
 | Generell adversel |
 | Fare for elektrisk støt |
 | Fare for å skjære seg |
 | Klemfare |
 | Varme overflater |
 | Eksplosjonsfare |
 | Sterkt magnetfelt |
 | Ikke-ioniserende stråling |
2 SIKKERHET
2.1 Skilting for risikonivåer
| Skilting Betydning | |
| FARE | Nært forestående fare som kan føre til død eller alvorlige personskader dersom den ikke unngås. |
| ADVARSEL | Mulig nært forestående fare som kan føre til død eller alvorlig personskade dersom den ikke unngås. |
| VÆR FORSIKTIG | Mulig nært forestående fare som kan føre til mindre personskade eller fysisk skade dersom den ikke unngås. |
2.2 Skilting for fysisk skade
| Skilting Betydning | |
| ADVARSEL | Advarsel om mulig fysisk skade |
2.3 Generelle sikkerhetsinstruksjoner
Les reparasjonshåndboken og følg instruksjonene i den.
Gå systematisk fram og følg instruksjonene for lokalisering og reparasjon av feil.
Fare for elektrisk støt på grunn av strømførende deler
▶ Feil ved reparasjoner på elektriske komponenter kan føre til elektrisk støt!
Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. standard VDE 0701 eller gjeldende nasjonale standarder.
Fare for personskade på grunn av skarpe kanter.
Bruk vernehansker!
Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og teknisk service på grunn av tunge, bevegelige deler.
Bruk vernesko!
Sikre tunge komponenter for å hindre at de faller ned.
Ikke før kroppsdeler inn i bevegelige komponenter. Fare for apparatets sikkerhet/funksjon.
Bruk kun originale reservedeler!
Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD).
Ikke berør modulene, inkludert tilkoblingene og lederne.
2.3.2 Advarsel-struktur
FARE
Frittliggende strømførende deler
Livsfare på grunn av drepende elektrisk støt.
Koble apparatet fra strømnettet.
Ikke berør innkapslingen, rammen eller komponentene.
Bruk en sikkerhetsbryter dersom det må utføres tester mens det tilføres strøm.
- Kontroller at jordkabelens motstand ikke overskrider de standardiserte verdiene.
ADVARSEL
Dersom det oppstår feil, kan berørbare ledende deler være strømførende.
Livsfare på grunn av drepende elektrisk støt.
Koble apparatet fra strømnettet.
Ikke berør innkapslingen, rammen eller komponentene.
Bruk en sikkerhetsbryter dersom det må utføres tester mens det tilføres strøm.
- Kontroller at jordkabelens motstand ikke overskrider de standardiserte verdiene.
VÆR FORSIKTIG
Personskader ved at man skjærer seg på skarpe kanter.
Bruk vernehansker.
▶ Bruk personlig verneutstyr.
VÆR FORSIKTIG
Oppladete kondensatorer
Fare for personskade på grunn av elektrisk støt og reaksjon på elektrisk støt.
Lad ut kondensatorene i apparatet før du utfører arbeidet.
ADVARSEL
Komponenter med elektrostatisk fare.
Komponenter kan bli ødelagt når de berøres.
Det må installeres et beskyttelsessystem mot elektrostatisk oppladning før det utføres arbeider som involverer komponenter med elektrostatisk fare.
Følg tiltakene for å beskytte komponenter med elektrostatisk fare.
ADVARSEL
Komponenter kan bli ødelagt på grunn av uomtenksom utskiftning av deler.
Komponenter kan bli ødelagt når de berøres.
Utfør feilsøking før komponenter skiftes ut.
▶ Kontroller systematisk.
Følg den tekniske dokumentasjonen.
▶ Unngå unødvendig utskiftning av komponenter.
3 VERKT∅Y OG HJELPEMIDLER
| Betegnelse | Detaljer | Bilde |
| Torx-skrutrekker med T20 bits og hull (00340764) | 100 mm, for skruer med splint |  |
| Torx-skrutrekker med T15 bits | Lengde 80 mm |  |
| Flat skrutrekker | blad 10 mm x 1,6 mm x 200 mm |  |
| Spisstang [00340871] | Lengde: 200 mm, rett |  |
4 REPARASJON
4.1 Skifte ut spylearmer

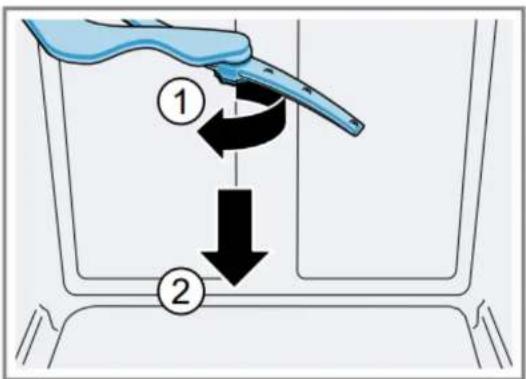

4.1.1 Demontere spylearm
Skru ut den øvre spylearmen (kun 60 cm BI-modeller) (1). Trekk armen ned (2).
Sett inn den nedre spylearmen. Den klikker på plass. Sett inn den øvre spylearmen og skru den fast på plass.
4.2 Skifte ut filtrene
4.2.1 Demontere filtrene

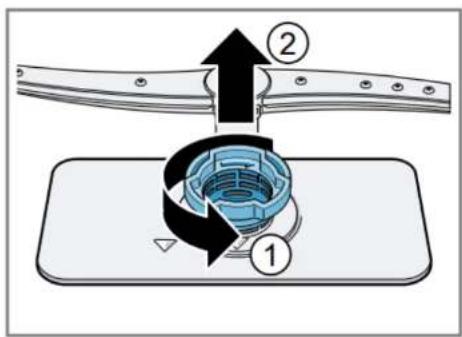

Drei det grove filteret (1) mot urviseren og ta ut filtersystemet (2).
Ta ut over- og underkurven.
Demonter filtrene.
Bruk vernehansker.
Fjern forsiktig avleiringer av uvedkommende partikler.

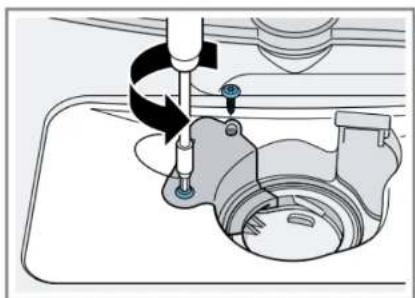

Løsne skruene i pumpedekslet ( T 20 torx).
Fjern matrester og uvedkommende partikler fra innsiden av apparatet.
4.3.2 Montere deksel på tømmepumpe
Sett på pumpedekslet.
Trykk det ned og skru det inn.
Monter filtersystemet.
Sett inn over- og underkurven.
4.4 Skifte ut plugg
ADVARSEL
Overopphetning av nettilkoblingen!
Fare for brann i apparatet
Når du endrer apparatets inntakskabel for bruk med kontakter i ditt land, bør du også kontrollere landets spenning og frekvens.
Før den kraftig inn til du hører et klikk.
To sterke pinner på hver side hindrer at pluggen løsner eller frakobles apparatet utilsiktet.

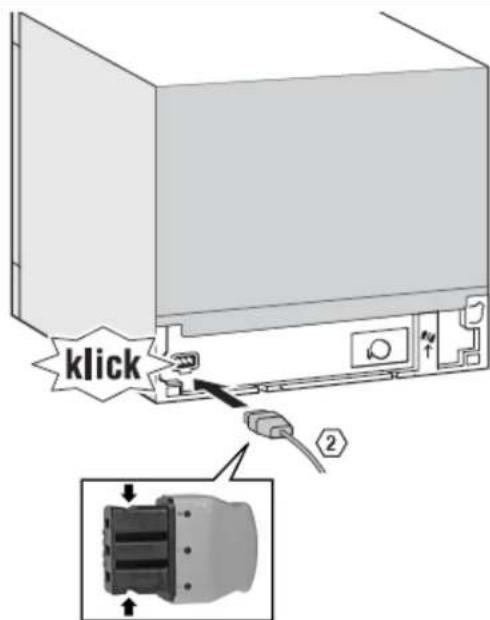

4.4.1 Montering
Pluggen tas ut av kontakten i apparatet ved at den beveges forsiktig til siden og samtidig trekkes.
4.5 Kurvsystemer
60 cm modellene har 2 kurver.
45 cm modellene har bare én kurv.

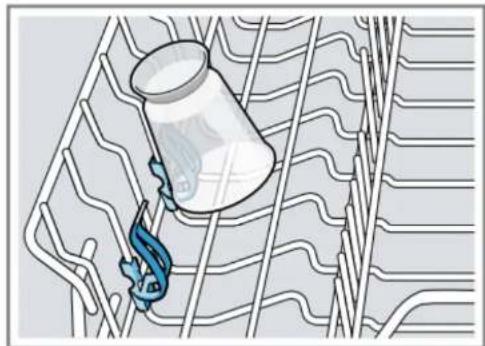

4.5.1 Sammenleggbare tallerkenpinner
De passer inn i et spor i plaststøtten på siden.
Bruk denne støtten for smådeler som veier lite.

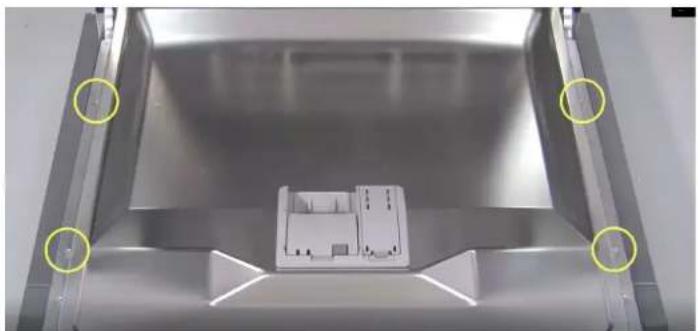

4.6 Skifte ut ytterdør
Forutsetninger:
Apparatet er koblet fra strømnettet.
1- Äpne døren
2- Fjern 4 skruer.
3- Lukk døren ved å holde den fast på en side.
4- Løsne døren ved å trekke hempene ned.
5- Koble jordkabelen fra døren.
Følg punktene i motsatt rekkefølge.

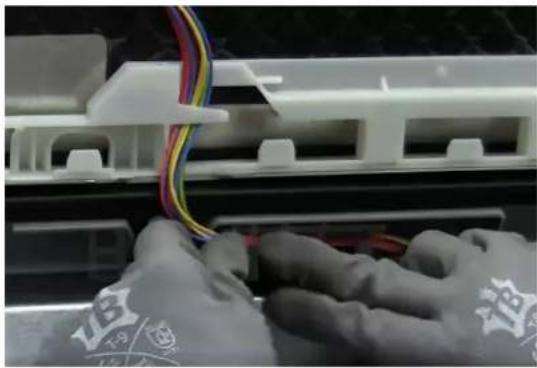

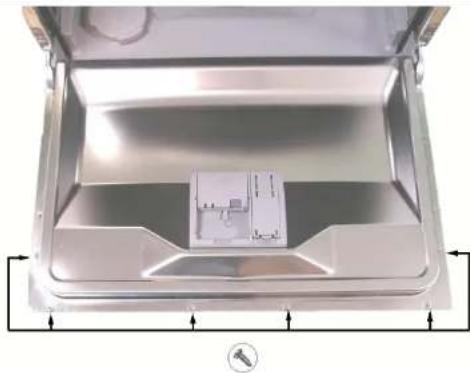

ADVARSEL
Plasser kablene og sikre dem på plass med teip.
Apparatet er koblet fra strømnettet.
- Koble de elektriske tilkoblingene fra betjeningspanelet og varslingssensoren for "Ikke skyllemiddel".
- Åpne døren
- Hold frontpanelet fast med en hånd for å hindre at det faller av.
- Fjern de 6 torx-skruene.
- Demontere betjeningspanelet
Følg punktene i motsatt rekkefølge.
En liten skrutrekker kan brukes som verktøy for å vippe dekslet opp.
Forutsetning:
Apparatet er koblet fra strømnettet.
Vaskemiddellokket er åpent.
• Skyv vaskemiddellokket 5 mm innover.
- Bruk et verktøy for å ta vaskemiddellokket ut fra undersiden av føringsskinnene og ta vaskemiddellokket ut på oppsiden av føringsskinnene.
• Fjern fjæren.

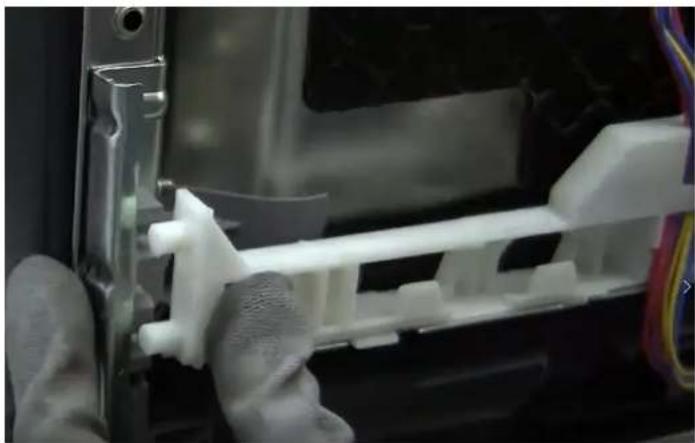

4.8.2 Sette inn fjæren
- Sett den lange enden av fjæren inn monteringshullet i dispenserenheten (1).
- Før den korte kanten av fjæren inn i monteringshullet i vaskemiddellokket (2).
• Trykk lokket på dispenseren (3).
- Før vaskemiddellokket i føringsskinnene på den ene siden, til 5 mm før fullstendig åpen posisjon. Bruk lite kraft og trykk mot motsatt side av føringsskinnene.
- Kontroller funksjonen til vaskemiddellokket.

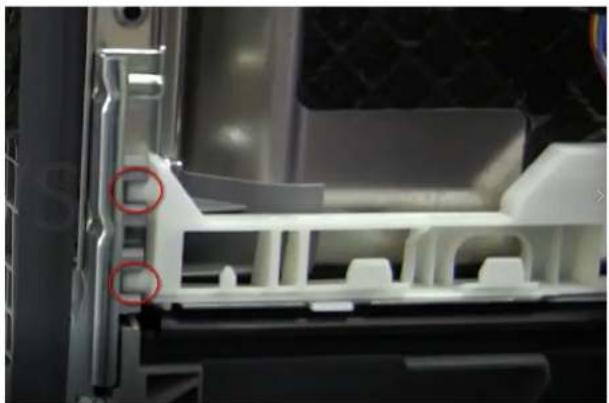

Fjern det fra nederste festeposisjon.
Trekk opp for å løsne fra sokkelen.
Følg punktene for demontering i motsatt rekkefølge for å montere. Plasser pakningen og trykk den mot sokkelen for å feste den på plass.

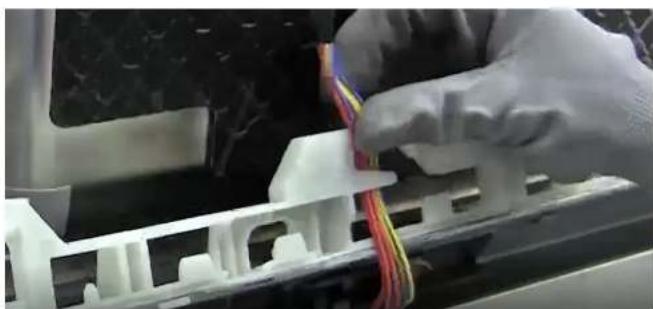

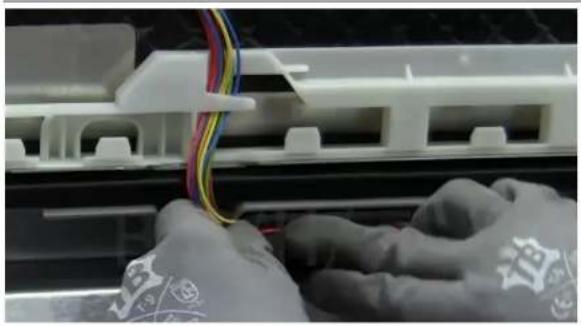

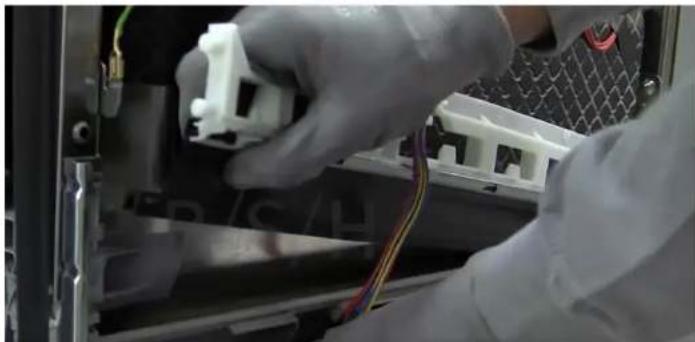

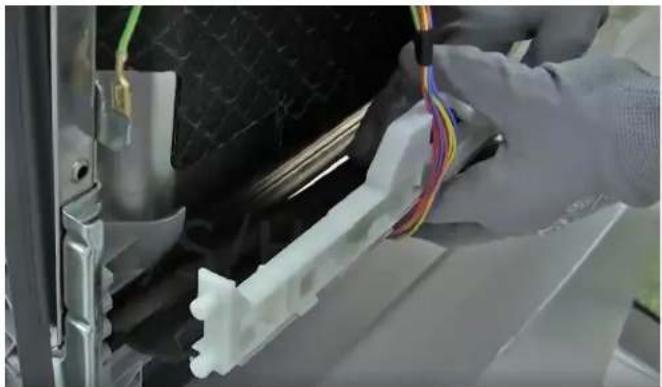

Mat ledningsnettet inn i den hvite støtten.
Fest den hvite støtten til sokkelen.
Apparatet er koblet fra strømnettet.

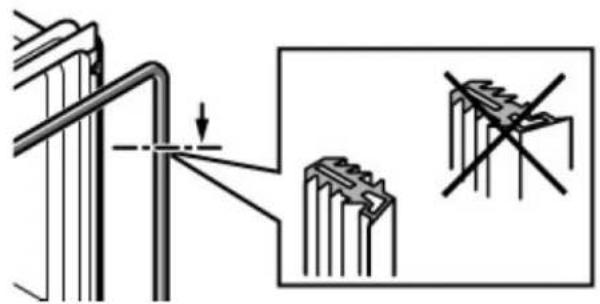

Påse at hjørnene ikke er bøyd eller vridd.
Plasser pakningens ende rett framover, under den indre døren. Pakningen bør i størst mulig grad hvile mot siden av beholderen.

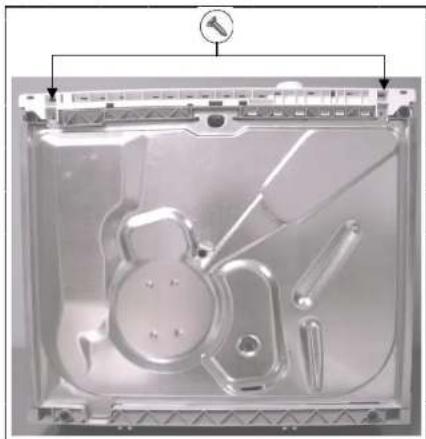

Apparatet er koblet fra strømnettet.
1 Skru ut de to torx 20-festeskruene.
2 Trekk fra det nedre hullet til det kommer fri fra festepinnen. Bruk en flat skrutrekker for å løsne på begge sider.
3 Koble fra jordkabelen.
1 Plasser nedre deksel ved å føre de framstikkende kantene inn i sporene i beholderens plastsokkel.
2 Monter jordkabelen i sokkelen.
3 Skru inn de to festeskruene.

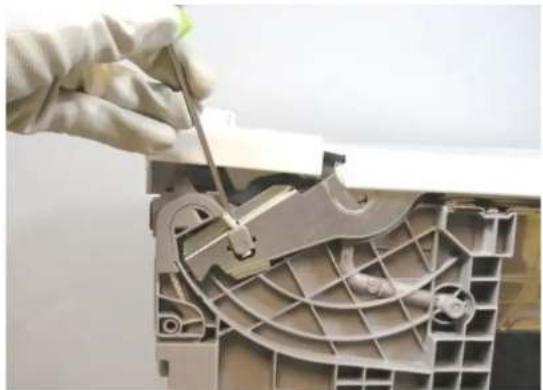

4.12 Skifte ut dørfjærer
Forutsetning
Apparatet er koblet fra strømnettet.
- La tauets plastholder hvile mot den framstikkende kanten av plastsokkelen.
- Bruk en skrutrekker for å løsne tauet fra hengselet.
- Fjæren kan fjernes när tauet er løsnet.
Monter i motsatt rekkefølge.
Holder

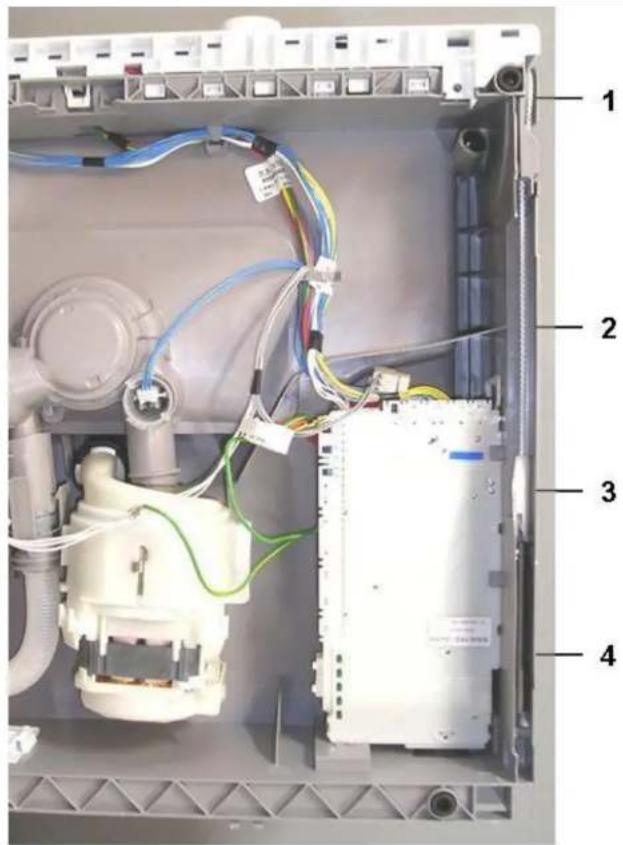

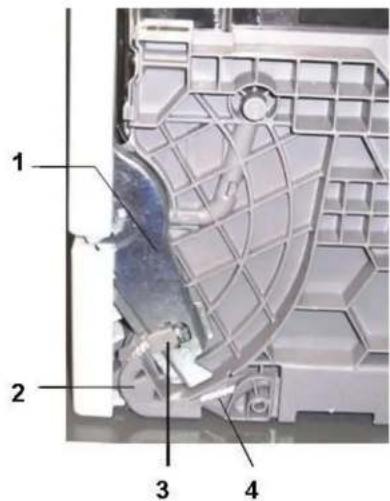

4.12.3 Dørhengselfjærer
Apparatet har to fjærer som kontrollerer åpne- og lukkekraften til oppvaskmaskinens dør. De er plassert på begge sider av apparatet.
Fjærspenningen overføres til hengselet via et tau, gjennom en strammemekanisme av plast.
Fjæren og overføringssystemet justeres automatisk i forhold til dørens vekt.
2 Løpehjul 4 Tau
3 Festestykke for tau
1 Løpehjul
2 Tau 4 Strammefjær
3 Plastholder
4.13 Skifte ut hengsel
Forutsetninger:
Apparatet er koblet fra strømnettet.
Løsne fra kabinettene.

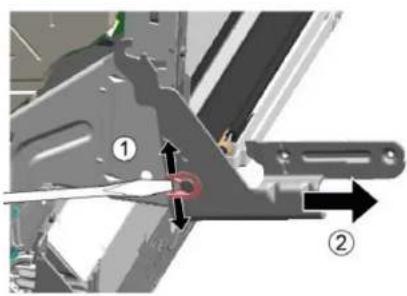

4.13.1 Demontere hengsel
Løsne hempen med en skrutrekker (1).
Trekk utover (2).
Koble jordforbindelsen fra hengselet.

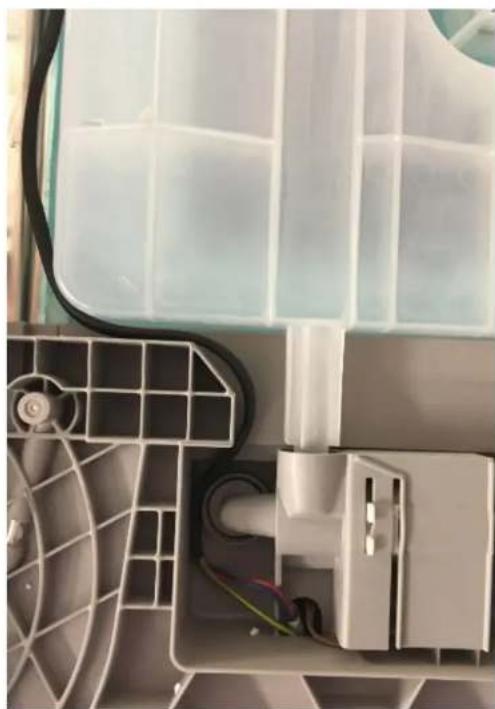

Fare for elektrisk støt på grunn av strømførende deler
Fare for personskade på grunn av elektrisk støt og reaksjon på elektrisk støt.
Elektriske komponenter skal repareres av kvalifisert elektriker.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. standard VDE 0701 eller gjeldende nasjonale standarder.
Plasser hengselet på apparatet (1).
Emotion Light er i det øvre utvendige området foran på beholderen. De to lampene følger med ledningsnettet, og de kobles til strømmodulen.
Forutsetninger
Apparatet er koblet fra strømnettet.
Koble kontakten fra strømmodulen og metallsokkelens jord (merket med gult).
Trekk de to kontaktene ut gjennom nedre høyre side.
Løsne den bakre hempen på lampeholderen (se bildet).
Trekk alle lampene opp for å demontere dem.
Følg de ovenstående punktene i motsatt rekkefølge; påse at kabelen legges korrekt.
