KORISNIČKI PRIRUČNIK SC05IB00TE SIEMENS
[hr] Savjeti za popravak....36
2.1 Oznake stupnjeva opasnosti....
2.2 Oznake fizičkog oštećenja....
2.3 Opće sigurnosne upute....
3 ALAT I POMAGALA......
Opis
Detalji
Slika....
Odvijač Torx s nastavkom T20 i provrtom......
Odvijač Torx s nastavkom T15 ....
Duljina 80 mm....
Odvijač s utorom....
200 mm....
Kliješta ....
Duljina: 200 mm, ravno....
U slučaju nedoumica, obratite se našem odjelu korisničke službe. Mi snosimo odgovornost za oštećenja samo u slučaju propisnog pridržavanja uputa za popravak.
1.2 Opće oznake
2.1 Oznake stupnjeva opasnosti
| Oznake Značenje | |
| OPASNOST | Neposredna opasnost koja, ako se ne izbjegne, može prouzročiti smrtne ili teške ozljede. |
| UPOZORENJE | Moguća neposredna opasnost koja, ako se ne izbjegne, može prouzročiti smrtne ili teške ozljede. |
| BUDITE OPREZNI | Moguća neposredna opasnost koja, ako se ne izbjegne, može prouzročiti lakše ozljede ili fizička oštećenja. |
2.2 Oznake fizičkog oštećenja
2.3 Opće sigurnosne upute
▶ Pročitajte priručnik za popravke i pridržavajte se uputa iz priručnika.
Postupajte sustavno i pridržavajte se uputa za lociranje i popravak kvarova.
Opasnost od strujnog udara zbog dijelova koji provode struju
▶ Nepravilni popravci električnih sastavnih dijelova mogu dovesti do strujnog udara!
Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosni test u skladu s normom VDE 0701 ili nacionalnim normama.
Opasnost od ozljeda zbog oštrih rubova.
▶ Nosite zaštitne rukavice!
▶ Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških, pokretnih sastavnih dijelova.
Nosite zaštitnu obuću!
▶ Osigurajte teške sastavne dijelove kako ne bi pali.
Nemojte umetati dijelove tijela u pokretne sastavne dijelove.
Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD).
Nemojte dodirivati module, uključujući priključke i provodne dijelove.
2.3.2 Struktura upozorenja
OPASNOST
Neizolirani provodni dijelovi
Smrtna opasnost od strujnog udara.
▶ Isključite uređaj iz struje.
Nemojte dodirivati kućište, okvir ili komponente.
Ako je potrebno provesti ispitivanje dok je uređaj priključen na napajanje, koristite sigurnosnu skloplku.
Pazite da otpornost žice za uzmljenje ne premašuje normirane vrijednosti.
BUDITE OPREZNI
Porezotine zbog oštrih rubova.
▶ Nosite zaštitne rukavice.
▶ Nosite osobnu zaštitnu opremu.
BUDITE OPREZNI
Napunjeni kondenzatori
Opasnost od ozljeda uslijed strujnog udara i reakcije na šok.
U slučaju kvara, dostupni provodni dijelovi mogu biti pod naponom.
Smrtna opasnost od strujnog udara.
▶ Isključite uređaj iz struje.
Nemojte dodirivati kućište, okvir ili komponente.
Ako je potrebno provesti ispitivanje dok je uređaj priključen na napajanje, koristite sigurnosnu skloplku.
Pazite da otpornost provodnika za uzemljenje ne premašuje normirane vrijednosti.
UPOZORENJE
Sastavni dijelovi s opasnošću od elektrostatskog naboja.
Uništenje sastavnih dijelova u slučaju dodira.
▶ Prije izvođenja bilo kakvih radova na sastavnim dijelovima kod kojih postoji opasnost od elektrostatskog naboja instalirajte sustav za zaštitu od elektrostatskog naboja.
Pridržavajte se mjera radi zaštite sastavnih dijelova s opasnošću od elektrostatskog naboja.
UPOZORENJE
Uništenje sastavnih dijelova zbog neselektivne zamjene dijelova.
Uništenje sastavnih dijelova u slučaju dodira.
Uklonite poteškoće prije zamjene sastavnih dijelova.
Preglede provodite sustavno.
Pridržavajte se tehničke dokumentacije.
Izbjegavajte nepotrebne zamjene sastavnih dijelova.
3 ALAT I POMAGALA
| Opis | Detalji | Slika |
| Odvijač Torx s nastavkom T20 i provrtom (00340764) | 100 mm za vijke sa sigumosnim klinom |  |
| Odvijač Torx s nastavkom T15 | Duljina 80 mm |  |
| Odvijač s utorom | nož 10 mm x 1,6 mm x 200 mm |  |
| Kliješta siglenim nosom [00340871] | Duljina: 200 mm, ravno |  |
4 POPRAVAK
4.1 Zamjena prskalica
4.1.1 Uklanjanje prskalice

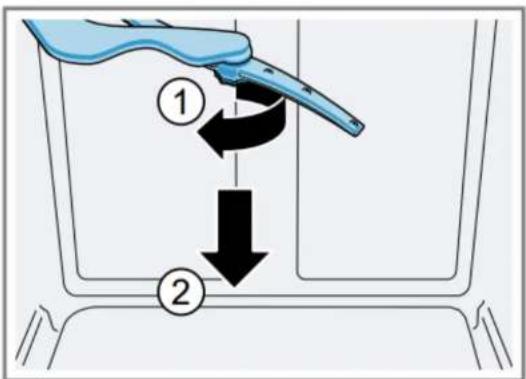

Odvrnite gornju prskalicu (samo 60 cm za BI modele) (1). Povucite prskalicu prema dolje (2).

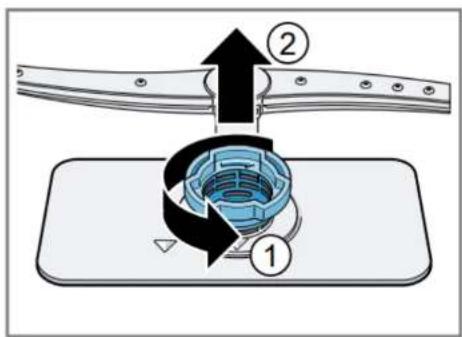

Okrenite grubi filtar (1) u smjeru suprotnom od kazaljke na satu i uklonite sustav filtra (2).

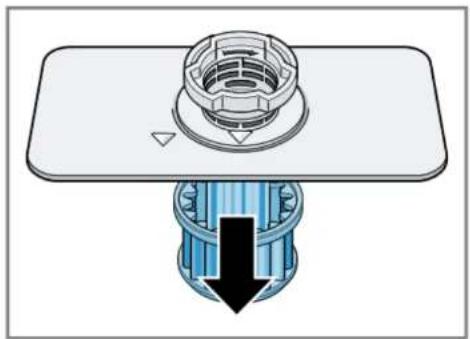

Povucite mikrofilter prema dolje.
Pregrijavanje glavnog priključka!
Opasnost od požara u uređaju
Prilikom zamjene ulaznih kabela uređaja za upotrebu s utičnicama specifičnima za državu, provjerite i napon i frekvenciju specifične za državu.

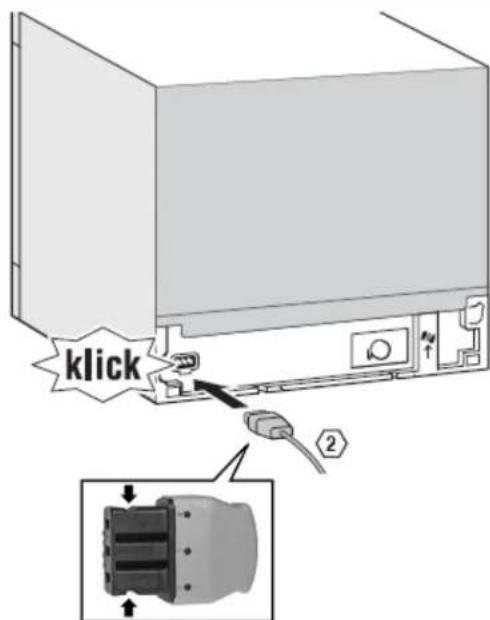

Čvrsto umetnite dok ne začujete škljocaj.
Dva jaka klina sa svake strane sprječavaju da se utikač otpusti ili odvoji od uređaja.
4.4.1 Sklapanje
Utikač uklanjate iz utičnice uređaja tako da ga nježno povučete bočno i istodobno povlačite.

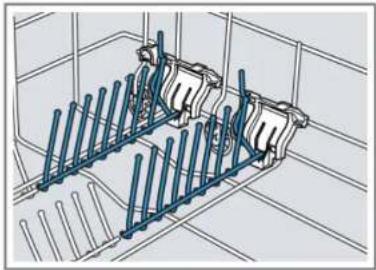

4.5 Sustavi košara
Modeli od 60 cm imaju 2 košare.
Modeli od 45 cm imaju jednu košaru.
Pritisnite polugu prema naprijed ako šipke nisu potrebne.

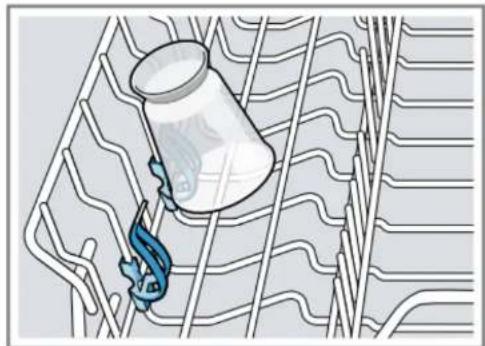

4.5.2 Dodatni nosač za male dijelove
Koristite taj nosač za sitne dijelove male težine.
4.6 Zamjena vanjskih vrata
Preduvjeti:
Uređaj je isključen iz napajanja.
Uređaj je isključen iz priključka za dovod vode.
4.6.1 Uklanjanje vanjskih vrata

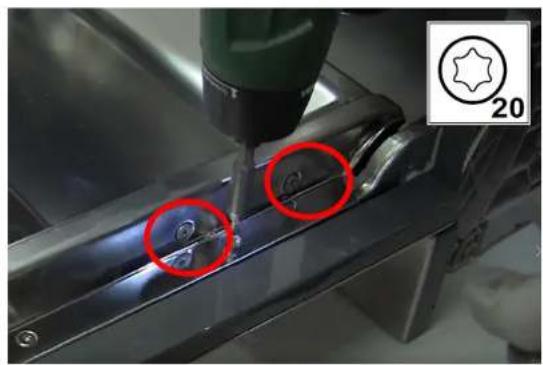

Uklonite vijke navedene u nastavku odvijačem Torx 20.
1- Otvorite vrata

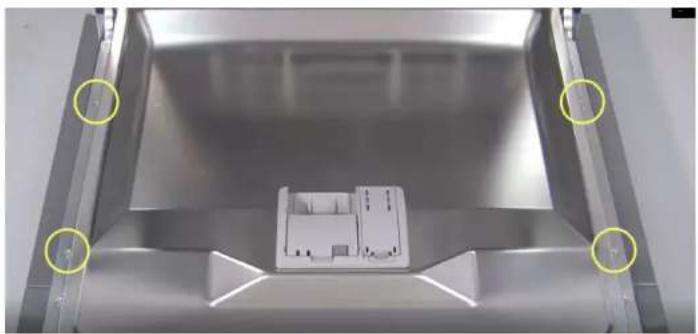

2- Uklonite 4 vijka.
3- Zatvorite vrata tako da ih držite s jedne strane.
4- Otpustite vrata tako da ih povučete prema dolje držeći za zaporne elemente.
5- Odvojite žicu za uzemljenje od vrata.
2 bočna vijka unutarnjih vrata pričvršćuju zglobove na unutarnja vrata.
4.6.2 Postavljanje vanjskih vrata
Slijedite korake obratnim redoslijedom.

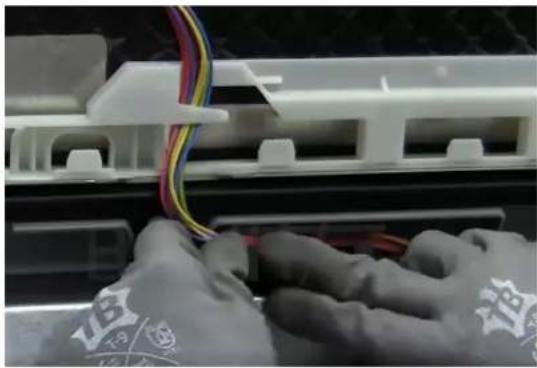

UPOZORENJE
Kabeli nisu ispravno zaštićeni ili su neispravno postavljeni!
Opasnost od oštećenja kabelskog snopa.
Postavite kabele i pričvrstite ih na mjesto ljepljivom trakom.
Uređaj je isključen iz priključka za dovod vode.
Vanjska su vrata uklonjena.
4.7.1 Uklanjanje upravljačke ploče
- Odvojite električne priključke od upravljačke ploče i senzora nedostatka sredstva za ispiranje.
- Otvorite vrata
- Držite prednju ploču jednom rukom da biste spriječili njezin pad.

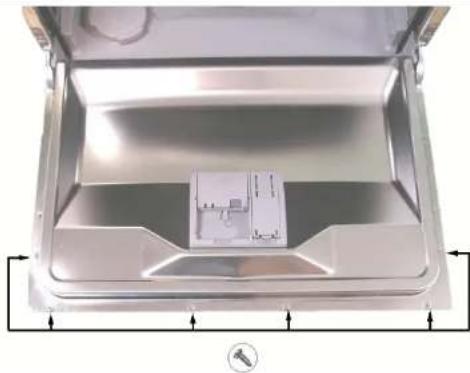

- Uklonite 6 vijaka Torx.
- Uklanjanje upravljačke ploče
Slijedite korake obratnim redoslijedom.
4.8 Zamjena poklopca dozatora deterdženta
Možete upotrijebiti mali odvijač kao polugu.
Preduvjet:
Uređaj je isključen iz napajanja.
Uređaj je isključen iz priključka za dovod vode.
Vrata su otvorena.
√ Vanjska vrata su demontirana.

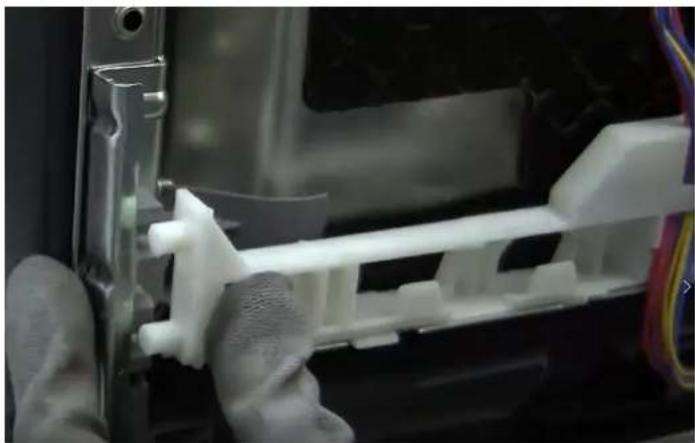

4.9.1 Rasklapanje

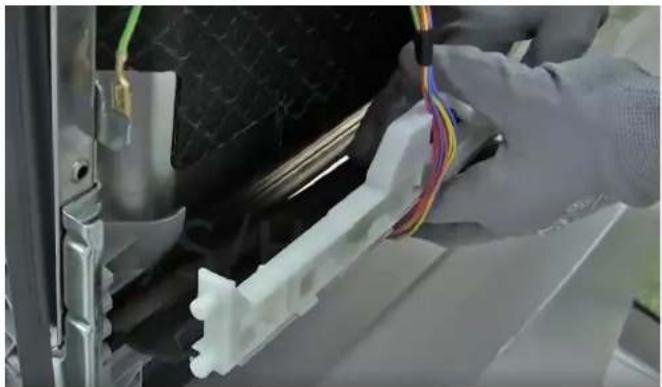

Uklonite kabelski snop iz bijele vodilice nosača.
Za sklapanje slijedite korake za rasklapanje obratnim redoslijedom. Postavite brtvu i pritisnite je na postolje da bi sjela na mjesto.
Pričvrstite bijeli nosač na bazu.

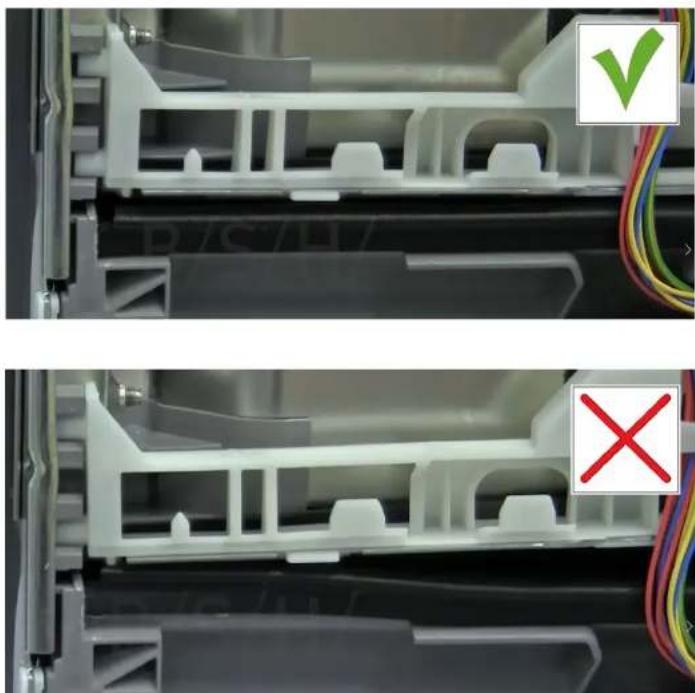

Provjerite je li brtva u ravnini s donjim postoljem.
4.10 Zamjena brtve vrata
Preduvjet
Uređaj je isključen iz napajanja.
Uređaj je isključen iz priključka za dovod vode.
4.10.1 Uklanjanje brtve vrata
Uklonite brtvu s unutarnjeg okvira.

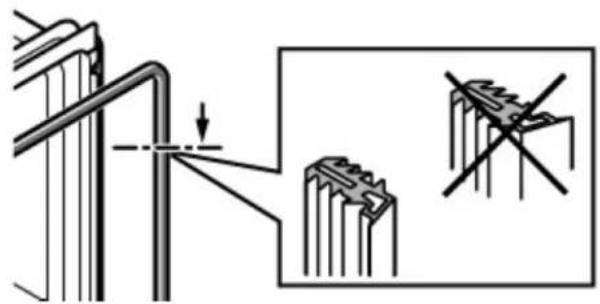

4.10.2 Postavljanje brtve vrata
Provjerite je li profil brtve vrata u ispravnom položaju.
Pazite da kutovi nisu savijeni ili iskrivljeni.
Postavite kraj brtve ravno prema naprijed, ispod unutarnjih vrata. Brtva treba što više nalijegati na bočnu stranu korita.
4.11 Zamjena donjeg poklopca
Preduvjet
Uređaj je isključen iz napajanja.
Uređaj je isključen iz priključka za dovod vode.

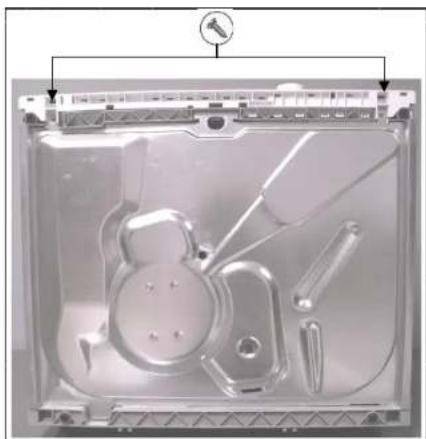

4.11.1 Uklanjanje donjeg poklopca
1 Odvijte dva pričrsna vijka Torx 20.
2 Povucite iz donjeg otvora dok se ne oslobode iz klina za fiksiranje.
Koristite odvijač s utorom za odvajanje s obje strane.
3 Odvojite žicu za uzemljenje.
Uređaj je isključen iz priključka za dovod vode.
Donja ploča postolja uklonjena.
4.12.1 Rasklapanje

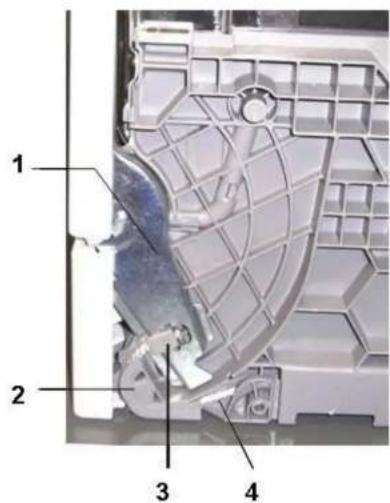

Sila napetosti opruge ne može se namjestiti.
Opruga i sustav prijenosa automatski se prilagođavaju težini vrata.


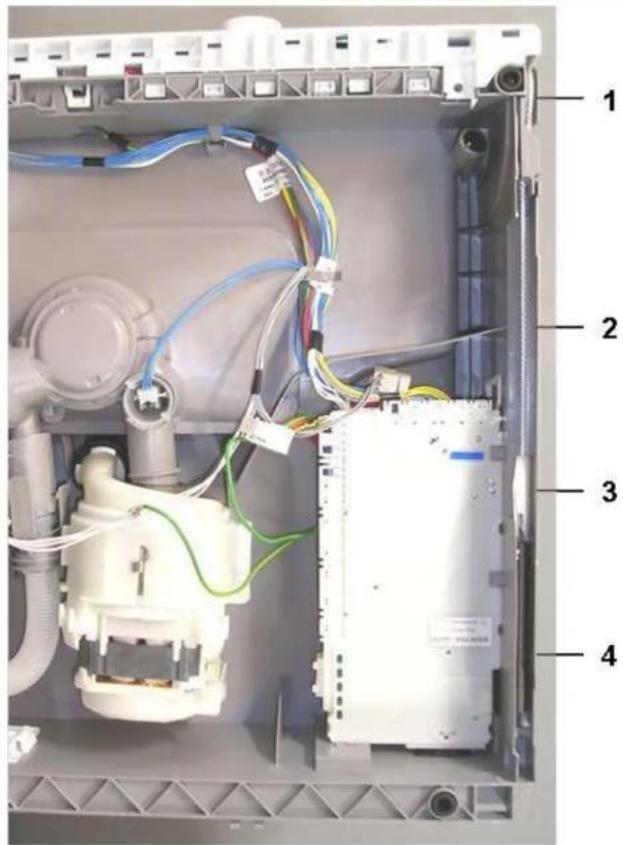

1 2 3 41 Zglob
2 Kolut
3 Element za pričvršćivanje užeta
4 Uže
Uređaj je isključen iz priključka za dovod vode.
Uklonite vanjska i unutarnja vrata.
Uklonite donji pokrov.
Odvojite uređaj od ormarića.

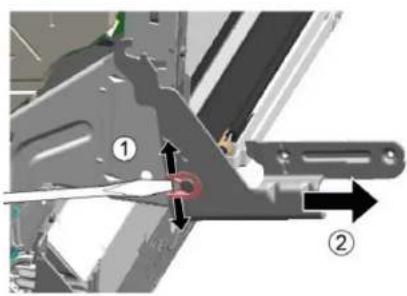

4.13.1 Uklanjanje zgloba

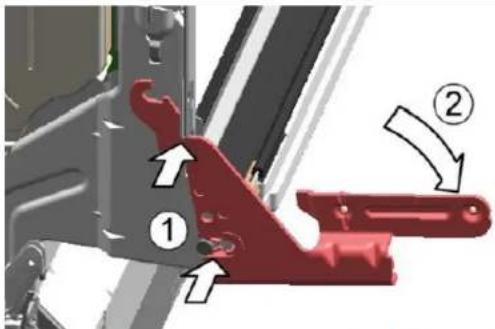

Odvijačem (1) otpustite zaporni element.
Povucite prema van (2).
Odvojite priključak za uzemljenje od zgloba.
Opasnost od strujnog udara zbog dijelova koji provode struju
Opasnost od ozljeda uslijed strujnog udara i reakcije na šok.
Električne dijelove treba popravljati kvalificirani električar.
Nakon popravka provedite sigurnosni test u skladu s normom VDE 0701 ili nacionalnim normama.
Postavite zglob na uređaj (1).
Pomaknite zglob prema dolje (2) dok se ne pričvrsti na uređaj.
Priključak za uzemljenje koji nedostaje može dovesti do napona na vratima.
4.14 Zamjena svjetla Emotion
Svjetlo Emotion nalazi se u gornjem prednjem vanjskom dijelu spremnika. Dva svjetla imaju kabelske snopove i priključuju se na modul za napajanje.
Preduvjeti
Uređaj je isključen iz napajanja.
Uređaj je isključen iz priključka za dovod vode.
Donje je postolje uklonjeno.
4.14.1 Uklanjanje svjetla Emotion

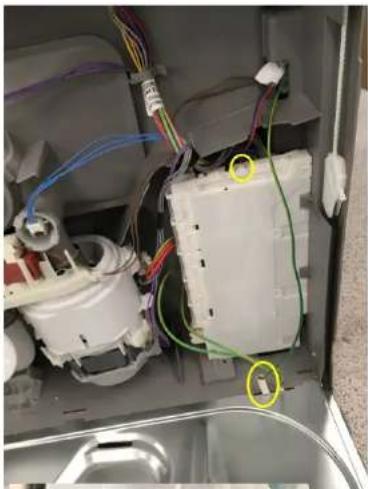

Izvucite oba priključka kroz donju desnu stranu.
Otpustite stražnji zaporni element držača svjetla (pogledajte sliku).
Povucite sva svjetla prema gore da biste ih uklonili.
Uklonite svjetla i kabelski snop.
Izvlecite oba priključka skozi spodnjo desno stran.
