BRUKSANVISNING SC05IB00TE SIEMENS

De passer ind i en slids i plastikholderen på siden.

4.8.1 Ta av vaskemiddellokket

1.1 Dokumentets ändamål......
1.2 Allmänna symboler ....
1.3 Gällande säkerhetssymboler ....

2 SÄKERHET ....

2.1 Skyltar för risknivåer ....
2.2 Skyltar för sakskador....
2.3 Allmänna säkerhetsföreskrifter ....

3 VERKTYG OCH HJÄLPMEDEL ......

Beteckning......

Detaljer ....


Torx skruvmejsel med T20 bits och hål ......

Längd: 200 mm, rak....

4.1 Byte av sprutarmar ....
4.2 Byte av filtren....
4.3 Byte av avloppspumplocket ....
4.4 Byte av stickproppen ....
4.5 Korgsystem....
4.6 Byte av ytterluckan......
4.7 Byte av manöverpanelen....
4.8 Byte av diskmedelsfackets lock....
4.9 Byte av den undre lucktätningen ....
4.10 Byte av lucktätningen....
4.11 Byte av det undre locket ....
4.12 Byte av luckfjädrar......
4.13 Byte av gångjärn......
4.14 Byte av invändig belysning......

1 INTRODUKTION

1.1 Dokumentets ändamål

Med de här reparationsanvisningarna kan kunden själv reparera apparaterna i enlighet med tillämpliga eco-design-bestämmelser (från 03/2021).

De innehåller information om hur vissa reservdelar ska bytas, samt varnings- och risksymboler.

Kontakta vår kundtjänstavdelning om du är osäker. Vi påtar oss ansvar för skador bara om reparationsanvisningarna har följts korrekt.

1.2 Allmänna symboler

Symbol Innebörd
	Särskild information

1.3 Gällande säkerhetssymboler

Symbol Innebörd
	Allmän varningstext
	Risk på grund av elektrisk spänning
	Risk för skärskador
	Risk för klämskador
	Heta ytor
	Explosionsrisk
	Starkt magnetfält
	Icke joniserande strålning

2 SÄKERHET

2.1 Skyltar för risknivåer

Skyltar Innebörd
FARA	Omedelbar fara som kan orsaka dödsfall eller allvarlig personskada om den inte undanröjs.
VARNING Möjlig omedelbar fara som kan orsaka dödsfall eller allvarlig personskada om den inte undanröjs.
FÖRSIKTIGHET	Möjlig omedelbar fara som kan orsaka lindrig personskada eller sakskada om den inte undanröjs.

2.2 Skyltar för sakskador

Skyltar Innebörd
VARNING	Varning för möjlig sakskada

2.3 Allmänna säkerhetsföreskrifter

Läs reparationshandboken och följ anvisningarna i den.
Gå systematiskt till väga och följ felsöknings- och reparationsanvisningarna.

2.3.1 Alla hushållsapparater

Risk för elektrisk stöt på grund av spänningsförande delar

▶ Fel vid reparation av elektriska komponenter kan orsaka elektriska stötar!

Koppla loss apparaten från elnätet senast 60 sekunder innan du påbörjar arbetet.
▶ Efter reparationen måste du genomföra ett säkerhetstest enligt normen VDE 0701 eller de bestämmelser som gäller i ditt land.
Risk för personskada på grund av skarpa kanter.
Använd skyddshandskar!
Risk för klämskador under reparation, underhåll, felsökning och teknisk service på grund av tunga rörliga delar.
Använd skyddsskor!
Säkra tunga komponenter så att de inte kan falla ned.
För inte in några kroppsdelar i rörliga komponenter. Risk för apparatens säkerhet / funktion.
Använd enbart originalreservdelar! Risk för skador på elektrostatiskt känsliga komponenter (ESD).
Rör inte modulerna eller deras anslutningar och kabeldragningar.

2.3.2 Varningsstruktur

FARA

Friliggande spänningsförande delar

Livsfara på grund av elektrisk stöt.

Koppla bort apparaten från elnätet.
Rör inte höljet, stommen eller komponenterna.
Använd en säkerhetskontakt om ett test måste utföras under spänning.
Se till att jordledarens resistans inte är större än normerade värden.

FÖRSIKTIGHET

Risk för skärskador på grund av skarpa kanter.

Använd skyddshandskar.
Använd personlig skyddsutrustning.

FÖRSIKTIGHET

Risk för personskador på grund av elektrisk stöt.

Urladda apparatens kondensatorer innan du påbörjar arbetet.

WARNING

Om ett fel uppstår kan åtkomliga ledande delar bli spänningsförande.

Livsfara på grund av elektrisk stöt.

Koppla bort apparaten från elnätet.
Rör inte höljet, stommen eller komponenterna.
Använd en säkerhetskontakt om ett test måste utföras under spänning.
Se till att jordledarens resistans inte är större än normerade värden.

WARNING

Komponenter med elektrostatiska risker.

Förstörelse av komponenter vid beröring.

Innan du påbörjar arbete på komponenter med elektrostatiska risker måste du koppla in ett skyddssystem mot elektristatisk urladdning.
Följ atgärderna för att skydda komponenter med elektrostatiska risker.

WARNING

Förstörelse av komponenter på grund av osakkunnigt byte av delar.

Förstörelse av komponenter vid beröring.

Gör en felsökning innan du byter komponenter.
Gör systematiska kontroller.
Följ den tekniska dokumentationen.
Byt inte komponenter i onödan.

3 VERKTYG OCH HJÄLPMEDEL

Beteckning	Detaljer	Bild
Torx skruvmejsel med T20 bits och hål (00340764)	100 mm för skruvar med säkerhetsstift
Torx skruvmejsel med T15 bits	Längd 80 mm
Spårskruvmejsel	klinga 10 mm x 1.6 mm x 200 mm
Spetstång [00340871]	Längd 200 mm, rak

4 REPARATION

4.1 Byte av sprutarmar

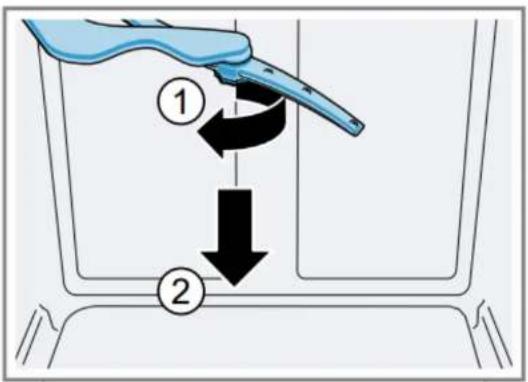

4.1.1 Borttagning av sprutarm

Skruva loss den övre sprutarmen (bara på 60 cm BI-modeller) (1) Dra armen nedåt (2).

Skjut den undre sprutarmen uppåt.

Montera den undre sprutarmen. Den snäpper fast i sitt läge. Sätt in den övre sprutarmen och skruva fast den ordentligt.

4.2 Byte av filtren

4.2.1 Ta ut filtren

Vrid grovfiltret (1) moturs och ta ut filtersystemet (2).

Tryck in stoppklackarna (1) och dra upp grovfiltret (2).

1

Se till att grovfiltrets flikar snäpper fast i sina lägen.

1. Sätt in filtersystemet i apparaten och vrid grovfiltret medurs.

Se till att pilmarkeringarna linjerar.

Koppla bort apparaten från elnätet.

Ta ut över- och underkorgen.

Ta ut filtren.

Tappa ut kvarvarande vatten. Använd en svamp om det behövs.

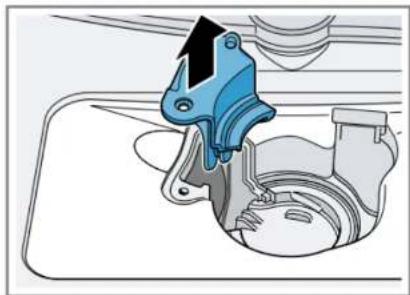

4.3.1 Ta bort avloppspumplocket

FÖRSIKTIGHE T

Risk för personskador

Använd skyddshandskar.
Ta noggrant bort avlagringar och främmande föremål.

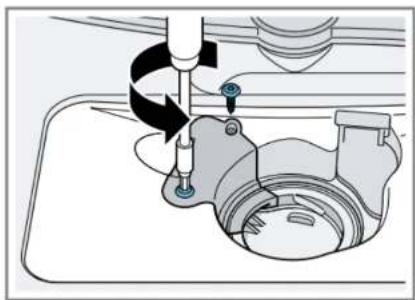

Lossa pumplockets fästskruvar ( T 20 torx).

Dra pumplocket uppåt.

Ta bort alla matrester och främmande föremål inuti apparaten.

4.3.2 Montera avloppspumplocket

Tryck det nedåt och skruva fast det.

Montera filtersystemet.

Sätt in över- och underkorgen.

4.4 Byte av stickproppen

WARNING

Överhettning av huvudanslutningen!

Risk för brand i apparaten

När du byter apparatens ingående kabel för att den ska passa till eluttagen i ett visst land måste du också kontrollera landets spänning och frekvens.
Sätt in kabeln ordentligt tills du hör att den snäpper fast.

Två kraftiga stift på vardera sidan förhindrar att stickkontakten oavsiktligt glappar eller lossnar från apparaten.

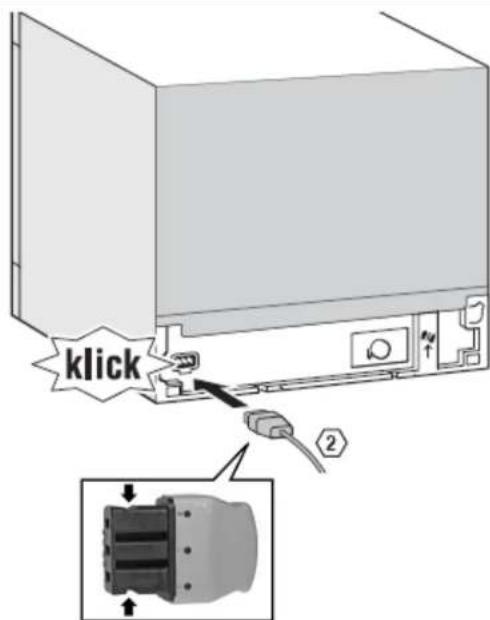

4.4.1 Hopsättning

klick 2

4.4.2 Isärtagning

Lossa stickkontakten från apparatuttaget genom att försiktigt skjuta den i sidled och samtidigt dra i den.

4.5 Korgsystem

60 cm-modellerna har 2 korgar.

45 cm-modellerna har bara en korg.

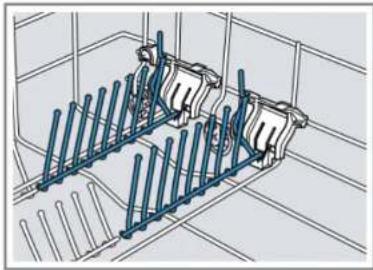

4.5.1 Vikbara pinnar

De passar in i ett spår i plastfästet på sidan.

Tryck spaken framåt när pinnarna inte ska användas.

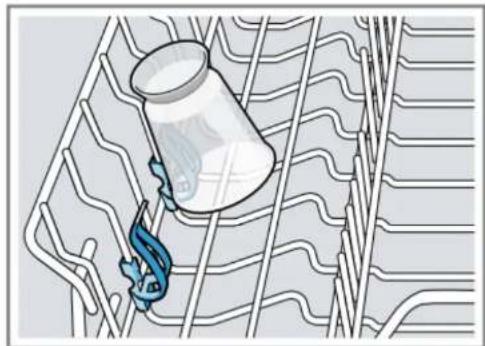

4.5.2 Extra stöd för smådelar

Använd stödet till smådelar som inte väger så mycket.

4.6 Byte av ytterluckan

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

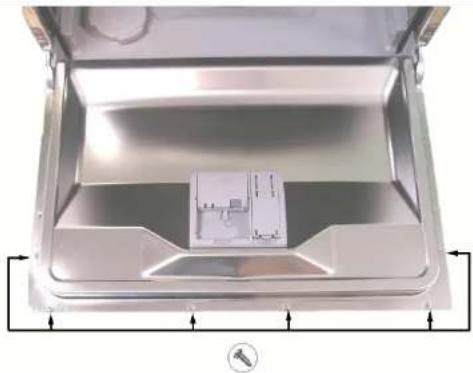

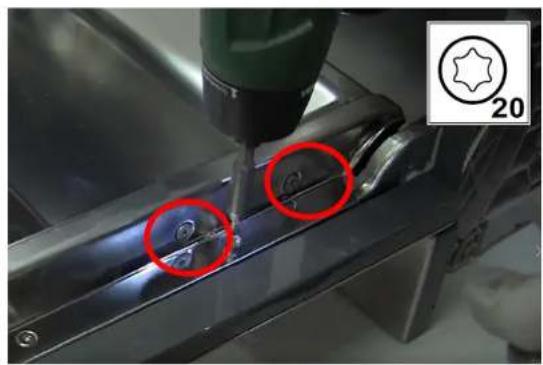

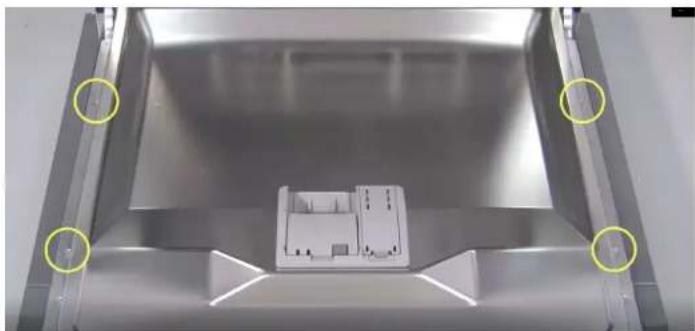

4.6.1 Ta bort ytterluckan

Ta bort de nedan beskrivna skruvarna med en torx 20-skruvmejsel.

1- Öppna luckan
2- Ta bort 4 skruvar.
3- Stäng luckan genom att hålla fast den på ena sidan.
4- Frigör luckan genom att dra spärrarna nedåt.
5- Lossa jordledaren från luckan.

De 2 skruvarna på innerluckans sidor håller fast gångjärnen på innerluckan.

Följ stegen ovan i omvänd ordningsföljd.

WARNING

Kablarna är inte ordentligt fastsatta eller är felplacerade!

Risk för skador på kabelstammen.

Placera kablama och säkra dem i rätt läge med tejp.

Placera kabelstammen rätt i den undre lucktätningskonsolen.

4.7 Byte av manöverpanelen

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

1. Lossa elanslutningarna från manöverpanelen och varningssensorn "Ingen sköljglans".
2. Öppna luckan
3. Håll i frontpanelen med ena handen så att den inte faller av.
4. Ta bort de 6 torx-skruvarna.
5. Ta ut manöverpanelen

Följ stegen ovan i omvänd ordningsföljd.

4.8 Byte av diskmedelsfackets lock

Bänd upp locket med en liten skruvmejsel.

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är fränkopplad från vattenledningen.

Luckan är öppen.

Diskmedelsfacket är öppet.

4.8.1 Ta bort diskmedelsfackets lock

• Skjut diskmedelslocket inåt 5 mm.
• Bänd loss diskmedelsfackets lock från styrskenornas undersida och ta bort locket från styrskenornas ovansida.
  • Ta bort fjädern.

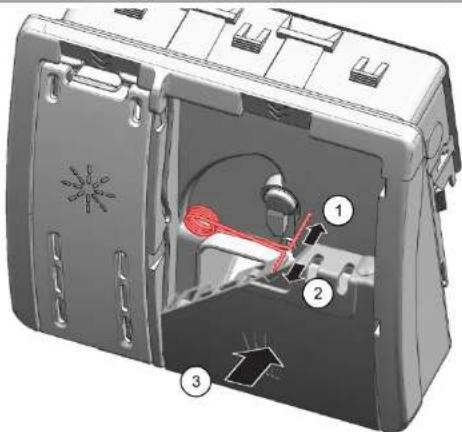

4.8.2 Sätt in fjädern

• För in fjäderns långa ände i diskmedelfördelarens (1) monteringhål.
• För in fjäderns korta ände i monteringshålet på diskmedelsfackets lock (2).
• Tryck fast locket på diskmedelfördelaren (3).

• För in diskmedelsfackets lock i styrskenorna på ena sidan, till 5 mm före helt öppet läge. Tryck försiktigt mot styrskenornas motsatta sida.
• Kontrollera att dismedelsfackets lock fungerar rätt.

4.9 Byte av den undre lucktätningen

Förberedelser:

√ Ytterluckan är isärtagen.

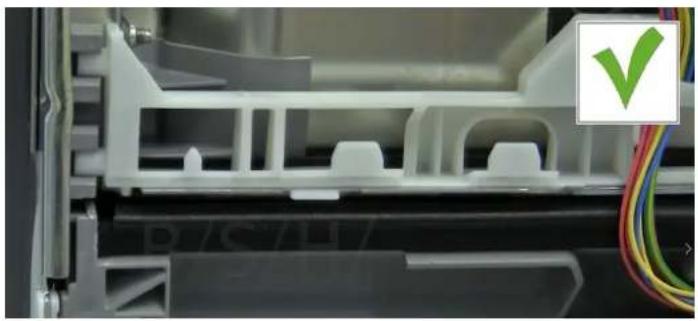

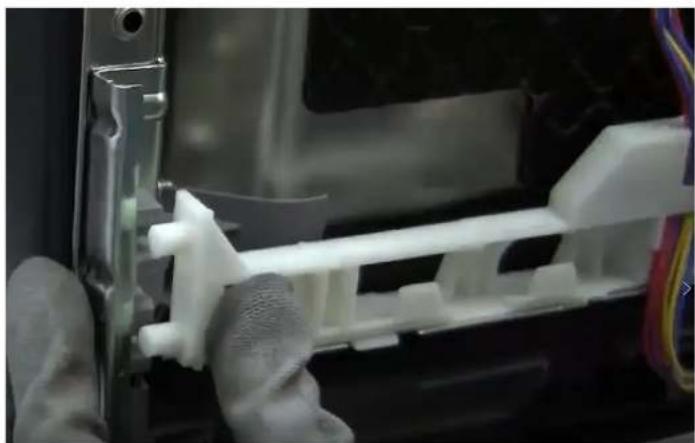

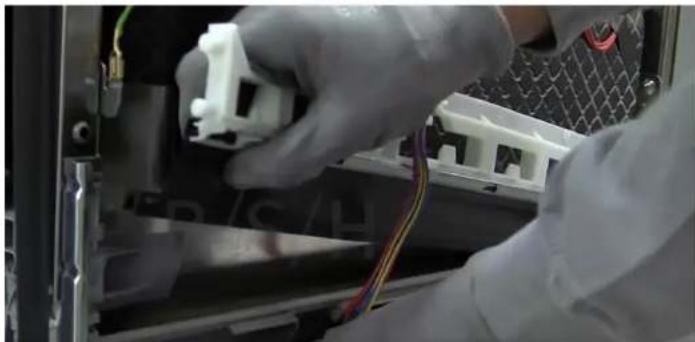

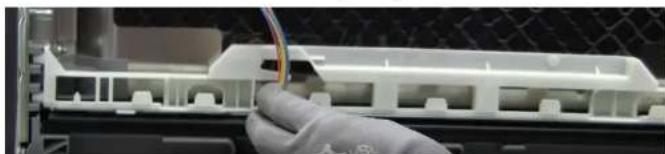

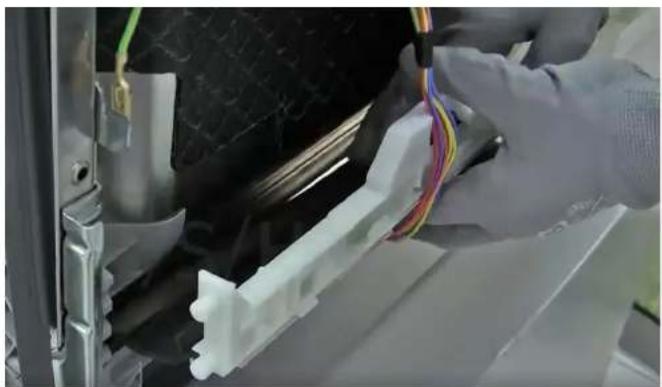

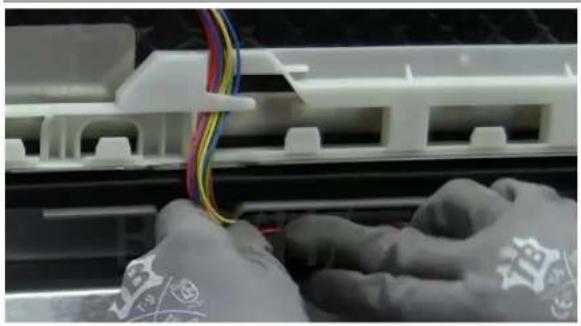

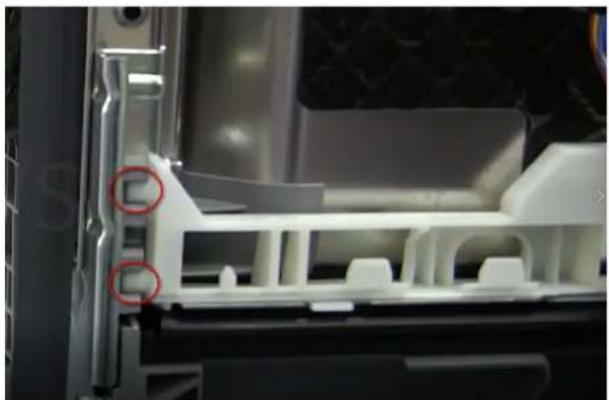

4.9.1 Isärtagning

Ta ut kabelstammen ur den vita styrningen.

Ta bort den från det undre fastsättningsläget.

Dra den uppåt så att den lossnar från sockeln.

Sätt ihop genom att utföra isärtagningsstegen i omvänd ordningsföljd. Placera tätningen och tryck mot basen för att sätta fast den på sin plats.

Sätt fast det vita fästet på basen.

Se till att kablarna dras rätt.

Kontrollera att tätningen är i plan med den undre sockeln.

4.10 Byte av lucktätningen

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

4.10.1 Ta bort lucktätningen

Ta ut tätningen ur innerkarmen.

Se till att lucktätningens profil kommer i rätt läge.

Se till att hörnen inte blir böjda eller vridna.

Placera tätningens ände rakt framåt, under innerluckan. Tätningen ska så längt det är möjligt ligga an mot mot kammarens sida.

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

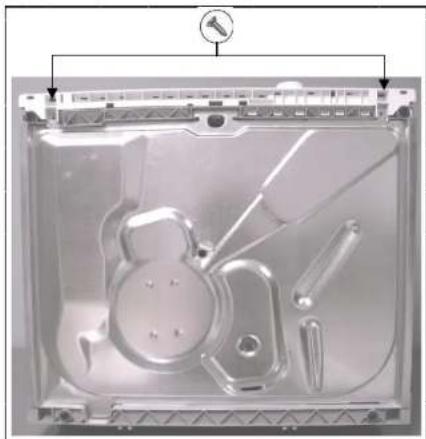

4.11.1 Ta bort det undre locket

1 Skruva ut de båda torx 20-fästskruvarna.
2 Dra i det undre hålet tills det går fritt från fixeringsstiftet. Lossa på båda sidorna med en spårskruvmejsel.
3 Lossa jordledaren.

1 Placera sockelns underdel genom att föra in de utskjutande kanterna i spåren i kammarens plastsockeln.
2 Anslut jordledaren till sockeln.
3 Skruva in de två återstående skruvarna.

4.12 Byte av luckfjädrar

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

Den undre sockeln är borttagen.

4.12.1 Isärtagning

1. Lossa linan från gångjärnet med en skruvmejsel.

2. När linan har lossats kan fjädern tas bort.

Sätt ihop i omvänd ordningsföljd.

Hållare

Linhållaren frigörs automatiskt från sitt läge när luckan stängs.

1. Låt linans plasthållare ligga an mot plastsockelns utskjutande kant.

4.12.3 Luckgångjärnsfjädrar

Apparaten har två fjädrar som styr diskmaskinluckans öppnings- och stängningskraft. De finns på vardera sidan av apparaten.

Fjäderspänningen överförs via en lina till gångjärnet med en spännanordning av plast.

Det går inte att ställa in fjäderspänningen.

Fjäder- och överföringssystemet anpassar sig automatiskt till luckans vikt.

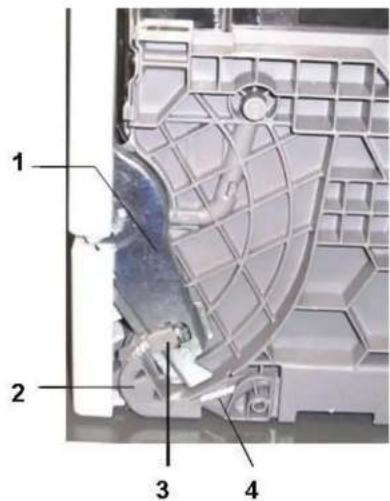

1 2 3 4

1 Gångjäm 3 Linfästanordning
2 Brytskiva 4 Lina

1 Brytskiva
2 Lina 4 Dragfjäder

3 Plasthållare

4.13 Byte av gångjärn

Förberedelser:

Apparaten är frankopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

Ta bort ytter- och innerluckan.

Ta bort den undre basen.

Lossa skåpen.

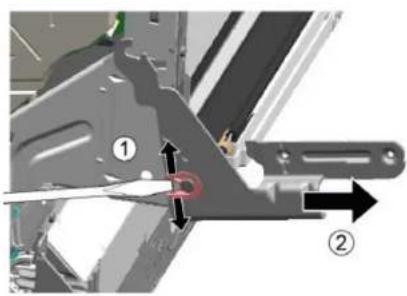

4.13.1 Ta bort gångjärnet

Lossa jordanslutningen från gångjärnet.

4.13.2 Montera gångjärnet

FARA

Risk för elektrisk stöt på grund av spänningsförande delar

Risk för personskador på grund av elektrisk stöt.

Elektriska komponenter ska repareras av en behörig elektriker.
▶ Efter reparationen måste du genomföra ett säkerhetstest enligt normen VDE 0701 eller de bestämmelser som gäller i ditt land.

Placera gångjärnet på apparaten (1).

Flytta gångjärnet nedåt (2) tills det passar in på apparaten.

Anslut gångjärnets jordledare.

Om jordanslutningen saknas kan luckan bli spänningsförande.

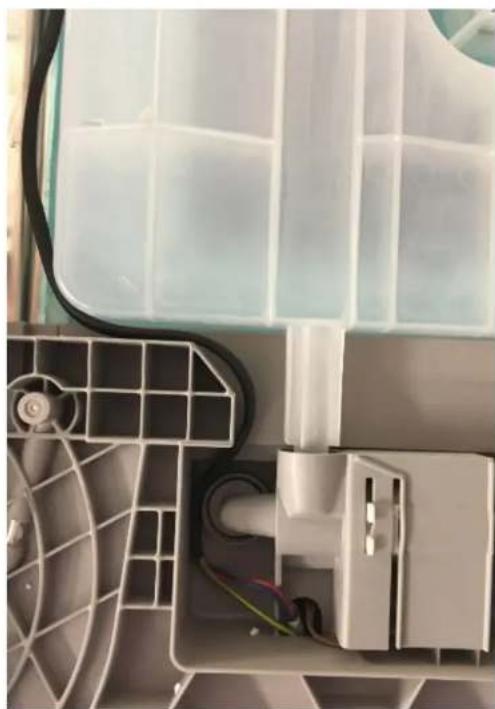

4.14 Byte av invändig belysning

Den invändiga belysningen finns i kammarens övre främre yttre område. De båda lamporna finns tillsammans med kabelstammen och de ansluts till kraftmodulen.

Förberedelser:

Apparaten är frånkopplad från elnätet.

Apparaten är frånkopplad från vattenledningen.

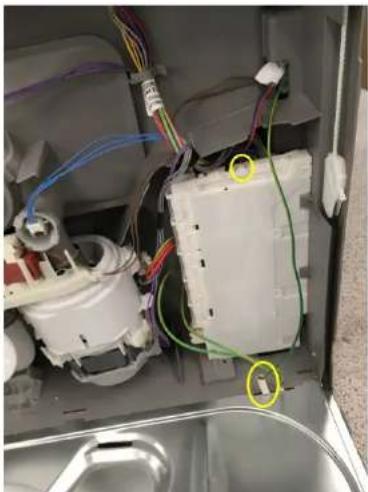

4.14.1 Ta bort den invändiga belysningen

Lossa kontaktdonet från kraftmodulen och metallbasens jordning (gul markering).

Dra ut båda kontakteonen genom den undre högra sidan.

Lossa lamphållarens bakre spärr (se bilden).

Dra alla lamporna uppåt och ta bort dem.

Ta bort lampsatsen och kabelstammen.

4.14.2 Montera den invändiga belysningen

Följ stegen ovan i omvänd ordningsföljd och se till att kablarna dras rätt.
