MANUAL DE REPARACIÓN
GV550 BI60-BI45
1 INTRODUCCIÓN ....
1.1 Finalidad del documento....
1.2 Simbolos generales ....
1.3 Símbolos relevantes para la seguridad.....
2 SEGURIDAD......
2.1 Señalización de los grados de riesgo......
2.2 Señalización de los daños materiales......
2.3 Indicaciones generales de seguridad ....
3 HERRAMIENTAS Y AYUDAS ....
Designación......
Detalles ....
Imagen....
Destornillador Torx con punta y agujero T20 ....
Destornillador Torx con punta T15......
Longitud 80 mm....
Longitud: 200 mm, rectos......
4.2 Cambiar los filtros ....
4.3 Cambiar la tapa de la bomba de desagüe......
4.4 Cambiar cable de alimentación....
4.5 Sistemas de las cestas.....
4.6 Cambio de puerta exterior ....
4.7 Cambiar el panel de control.....
4.8 Cambiar tapa cubeta de detergente ....
4.9 Cambio de la junta de puerta inferior.....
4.10 Cambio de la junta puerta....
4.11 Cambio de la tapa inferior.....
4.12 Cambiar muelles de puerta......
4.13 Cambiar bisagra....
4.14 Cambiar la luz emotion light ....
1 INTRODUCCIÓN
1.1 Finalidad del documento
Estos consejos de reparación ayudan al consumidor a reparar los aparatos por sí mismo de acuerdo con el reglamento de diseño ecológico aplicable (a partir de 03/2021).
Contienen información sobre cómo cambiar las piezas de repuesto definidas, incluyendo advertencias y riesgos.
En caso de dudas, póngase en contacto con nuestro servicio de atención al cliente. Sólo seremos responsables de daños si se han seguido correctamente las indicaciones de reparación.
1.2 Símbolos generales
| Símbolo Significado | |
 | Información especial |
1.3 Símbolos relevantes para la seguridad
| Símbolo Significado | |
 | Indicación general de advertencia |
 | Peligro de tensión eléctrica |
 | Peligro de corte |
 | Peligro de aplastamiento |
 | Superficies calientes |
 | Peligro de explosión |
 | Fuerte campo magnético |
 | Radiación no ionizante |
2 SEGURIDAD
2.1 Señalización de los grados de riesgo
| Señalización Significado | |
| PELIGRO | Peligro inminente que puede producir la muerte o heridas graves si no se evita. |
| ADVERTENCIA | Posible peligro inminente que puede producir la muerte o heridas graves si no se evita. |
| CUIDADO | Posible peligro inminente que puede producir heridas leves o daños materiales si no se evita. |
2.2 Señalización de los daños materiales
| Señalización Significado | |
| ADVERTENCIA | Advertencia sobre posibles daños materiales. |
2.3 Indicaciones generales de seguridad
▶ Leer el manual de reparación y respetar las instrucciones contenidas en el mismo.
▶ Proceder de forma sistemática y respetar las instrucciones para la localización de fallos y reparación.
2.3.1 Todos los aparatos domésticos
Peligro de descarga eléctrica debido a piezas con tensión.
Los errores en las reparaciones de los componentes eléctricos pueden provocar una descarga eléctrica.
Desconecte el aparato de la red eléctrica durante al menos 60 segundos antes de comenzar a trabajar.
Después de la reparación, haga que se realice una prueba de seguridad según la norma VDE 0701 o las normas específicas del país.
¡Utilice guantes de protección!
Peligro de aplastamiento durante la reparación, el mantenimiento, la localización de averías y el servicio técnico debido a componentes pesados y en movimiento
¡Utilice calzado de protección!
Asegure los componentes pesados para que no se caigan.
No introduzca partes del cuerpo en los componentes móviles.
¡Utilice sólo piezas de recambio originales!
Riesgo de daños en los componentes sensibles a la electrostática (ESD).
No toque los módulos, incluidas las conexiones y los recorridos de los conductores.
Peligro de lesiones por bordes afilados.
Riesgo para la seguridad/funcionamiento del aparato.
2.3.2 Estructura de los avisos
PELIGRO
Piezas descubiertas bajo tensión
Peligro de muerte por electrocución.
▶ Desconectar el aparato de la red.
No tocar la carcasa, bastidor y componentes.
Si fuera necesario hacer pruebas bajo tensión utilizar un interruptor de seguridad.
Asegurar que la resistencia del cable de tierra no sobrepasa los valores normalizados.
ADVERTENCIA
En caso de fallo las piezas conductivas que se pueden tocar pueden estar bajo tensión.
Peligro de muerte por electrocución.
▶ Desconectar el aparato de la red.
No tocar la carcasa, bastidor y componentes.
Si fuera necesario hacer pruebas bajo tensión utilizar un interruptor de seguridad.
Asegurar que la resistencia del conductor de puesta a tierra no sobrepasa los valores normalizados.
CUIDADO
Heridas por corte en cantos agudos.
▶ Llevar guantes protectores.
Llevar el equipo personal de protección.
CUIDADO
Condensadores cargados.
Riesgo de lesiones por electrocución y reacción de susto.
Antes de realizar el trabajo descargar los condensadores en el aparato.
ADVERTENCIA
Componentes con riesgo electroestático.
Destrucción de los componentes al tocarlos.
Antes de todos los trabajos con componentes con riesgo electroestático instalar un sistema de protección electroestático.
▶ Respetar las medidas para proteger los componentes con riesgo electroestático.
ADVERTENCIA
Destrucción de los componentes por cambios de piezas indiscriminados.
Destrucción de los componentes al tocarlos.
Realizar un diagnóstico de fallos antes de cambiar componentes.
Comprobar sistemáticamente.
▶ Respetar la documentación técnica.
No cambiar los componentes sin motivo.
3 HERRAMIENTAS Y AYUDAS
| Designación | Detalles | Imagen |
| Destornillador Torx con punta y agujero T20 (00340764) | 100 mm, para tornillos con seguridad |  |
| Destornillador Torx con punta T15 | Longitud 80 mm |  |
| Destornillador plano | hoja 10 mm x 1.6 mm x 200 mm |  |
| Alicates [00340871] | Longitud: 200 mm, rectos |  |
4 REPARACIÓN
4.1 Cambiar brazos aspersores
4.1.1 Quitar brazo aspersor

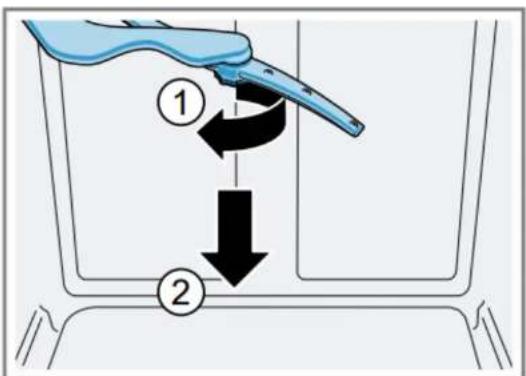

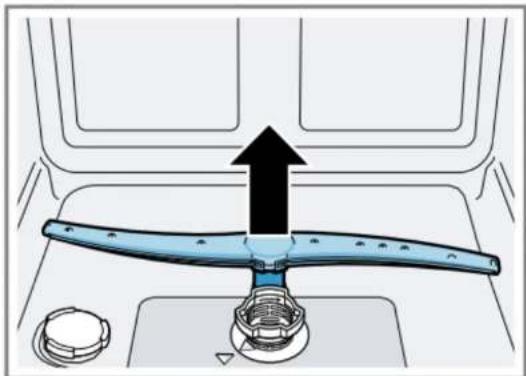

Desenroscar el brazo de aspersión superior (sólo modelos BI-60 cm) (1).
Extraer el brazo hacia abajo (2).
Extraer el brazo de aspersión inferior hacia arriba.
Insertar el brazo de aspersión inferior. Hace clic cuando está en su posición.
Insertar el brazo de aspersión superior y enroscarlo firmemente
4.2 Cambiar los filtros
4.2.1 Quitar los filtros

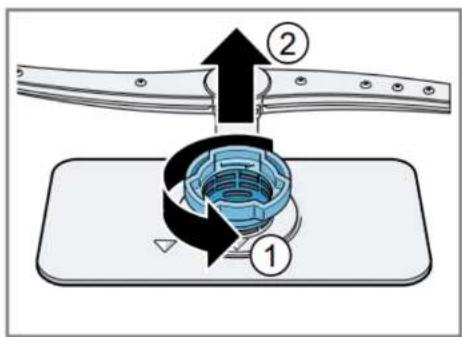

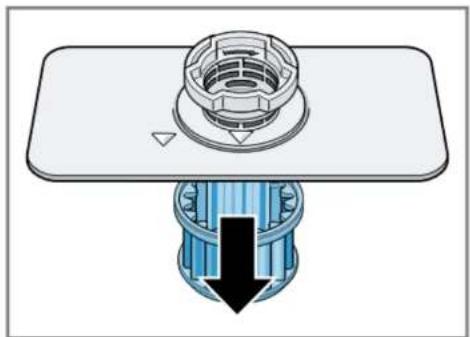

Girar el filtro grueso (1) en sentido antihorario y extraer el sistema de filtros (2).
Extraer el microfiltro hacia abajo

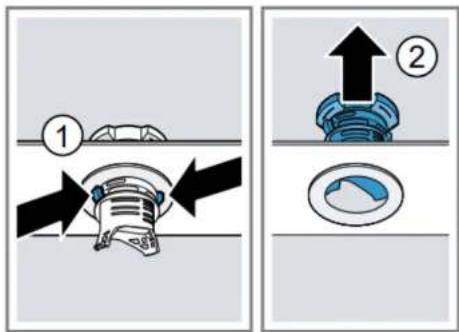

Presionar las lengüetas de retención (1) y extraer el filtro grueso hacia arriba (2)
- Volver a montar el sistema de filtrado.
Asegurar que los cierres del filtro grueso encajen en su posición.
- Introduzca el sistema de filtrado en el aparato y gire el filtro grueso en el sentido de las agujas del reloj.
Asegúrese de que las marcas de las flechas coincidan.
4.3 Cambiar la tapa de la bomba de desagüe
Prerrequisitos:
Desconectar el aparato de la red eléctrica.
Sacar la cesta inferior y superior
Quitar los filtros
Vaciar el agua existente. Utilizar una esponja si es necesario.
4.3.1 Quitar la tapa de la bomba de desagüe
CUIDADO
Riesgo de lesiones
▶ Llevar guantes protectores.
▶ Retirar los cuerpos extraños que pueden estar almacenados con cuidado.

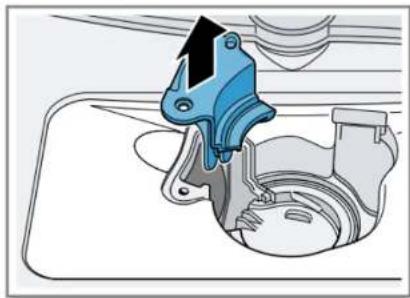

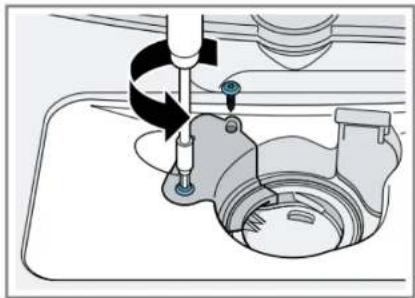

Desatornillar los tornillos de sujeción de la tapa de la bomba (Torx T 20).
Retirar la tapa de la bomba hacia arriba.
Eliminar los restos de alimentos y los cuerpos extraños del interior del aparato.
4.3.2 Montar la tapa de la bomba de desagüe
Colocar la tapa de la bomba.
Presionarla hacia abajo y atornillarla.
Montar el sistema de filtros.
Introducir los cestos superior e inferior.
4.4 Cambiar cable de alimentación
ADVERTENCIA
¡ sobrecalentamiento de la conexión principal!
Riesgo de fuego en el aparato
Al cambiar el cable de entrada del aparato para utilizarlo con la conexión del país, debe comprobarse también la tensión eléctrica y frecuencia del país.
Insertarlo firmemente hasta que se oiga un click
Dos patillas fuertes a los lados impiden que el enchufe por descuido se afloje o se suelte del aparato.

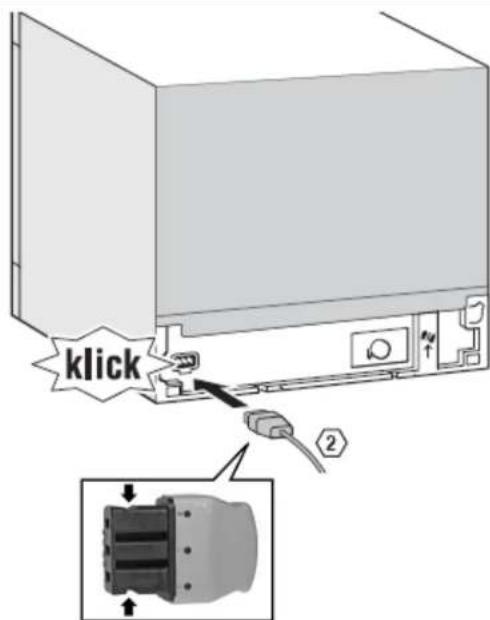

4.4.1 Montaje
El cable de alimentación se saca del enchufe en el aparato moviendo con cuidado lateralmente y tirando a la vez.
4.5 Sistemas de las cestas
Los modelos de 60 cm tienen 2 cestas.
Los modelos de 45 cm sólo tienen una cesta.

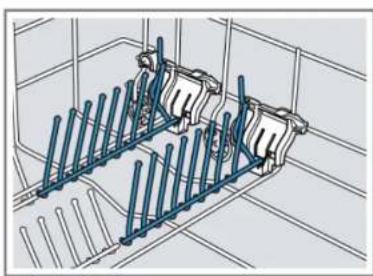

4.5.1 Varillas plegables
Encajan en una hendidura en el soporte de plastico en el lateral.
Empujar la palanca hacia adelante cuando no se necesiten las varillas.

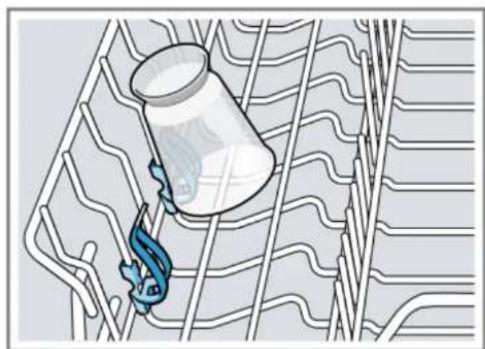

4.5.2 Soporte adicional para piezas pequeñas
Usar este soporte para piezas pequeñas de poco peso.
4.6 Cambio de puerta exterior
Prerequisitos:
El aparato está desconectado de la red eléctrica
El aparato está desconectado del suministro de agua
4.6.1 Quitar la puerta exterior

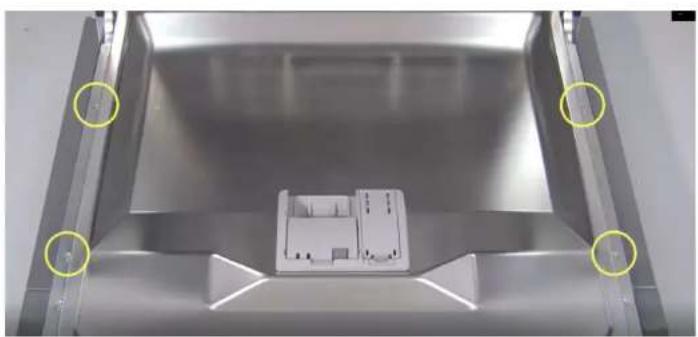

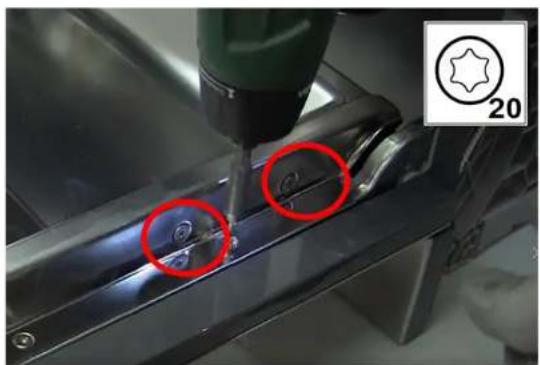

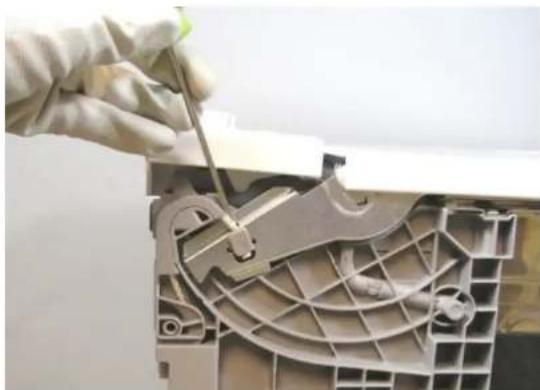

Quitar los tornillos con un destornillador Torx 20 descritos en los siguientes pasos.
1- Abrir la puerta
2- Quitar 4 tornillos
3- Cerrar la puerta sujetándola en un lado
4- Soltar la puerta tirando hacia debajo de sus enganches
5- Desconectar el cable de tierra de la puerta
Los 2 tornillos laterales de la contrapuerta fijan las bisagras a la contrapuerta
Seguir el orden inverso,
ADVERTENCIA
¡ Los cables que no están correctamente asegurados o están incorrectamente posicionados!
Riesgo de daño en el cableado
Posicionar los cables y asegurarlos en su lugar con cinta adhesiva
Posicionar correctamente el cableado en el soporte de la junta inferior.
4.7 Cambiar el panel de control
Prerequisitos:
El aparato está desconectado de la red eléctrica
El aparato está desconectado del suministro de agua
La puerta exterior está quitada
4.7.1 Quitar el panel de control

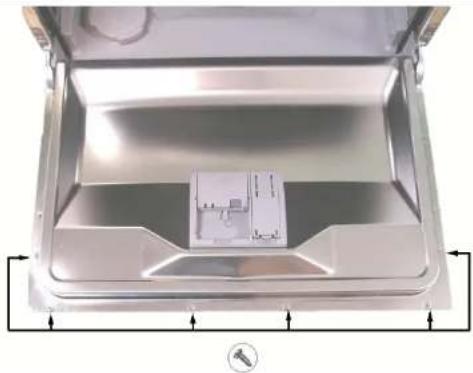

- Desconectar las conexiones eléctricas del panel de control y del sensor avisador de falta de abrillantador.
- Abrir la puerta
- Sujetar el panel frontal con una mano para evitar que se caiga
- Quitar los 6 tornillos torx 20
- Quitar el panel control
Seguir el orden inverso
4.8 Cambiar tapa cubeta de detergente
Se puede utilizar un pequeño destornillador como herramienta de palanca.
Prerequisito:
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.
Se ha abierto la puerta.
Se ha abierto la tapa del detergente.
4.8.1 Retirar la tapa del detergente
- Deslizar la tapa del detergente hacia dentro 5 mm.
- Sacar con una palanca la tapa del detergente del lado inferior de los carriles guía y sacar la tapa del detergente del lado superior de los carriles guía.
- Retirar el muelle.

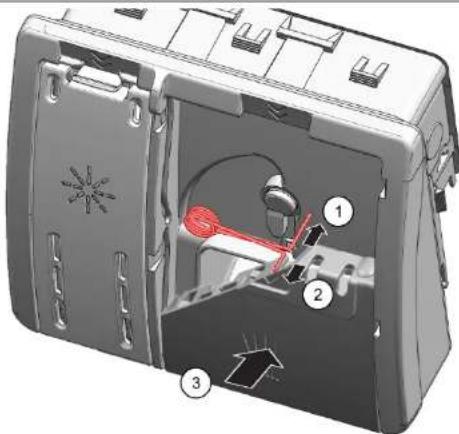

4.8.2 Inserción del muelle
- Introducir el extremo largo del muelle en el orificio de montaje del dispositivo dispensador (1).
- Insertar el extremo corto del muelle en el orificio de montaje de la tapa del detergente (2).
- Presionar la tapa en la cubeta de detergente (3).
4.8.3 Instalación de la tapa del detergente
- Introducir la tapa del detergente 5 mm antes de la posición completamente abierta en los carriles guía de un lado. Aplicando una fuerza suave, presione el lado opuesto en los carriles guía.
- Comprobar el funcionamiento de la tapa del detergente.
4.9 Cambio de la junta de puerta inferior
Prerrequisito:
√ Puerta exterior desmontada.

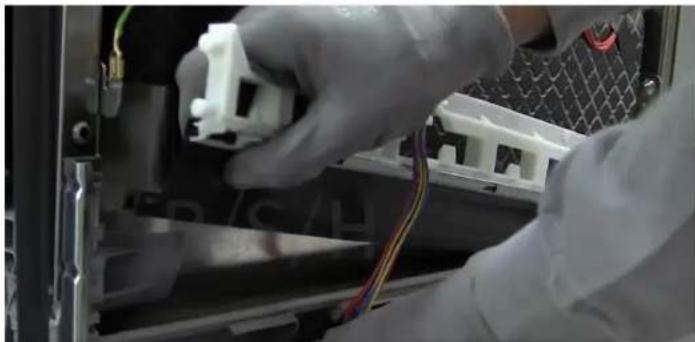

4.9.1 Desmontaje

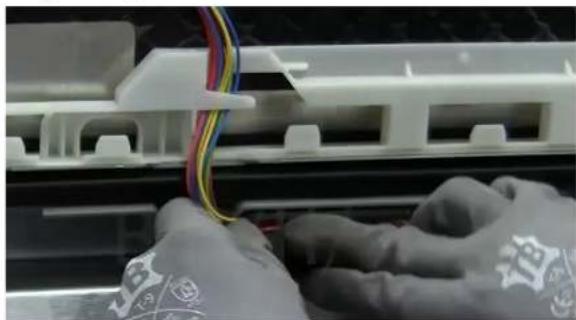

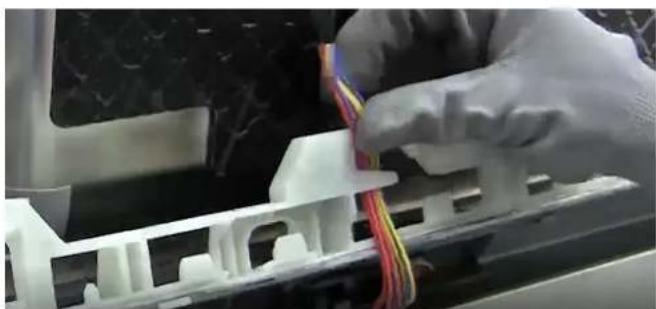

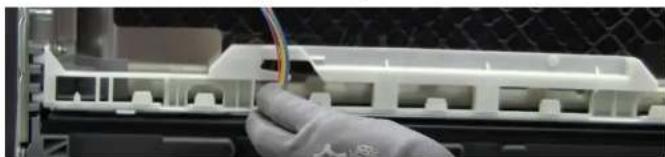

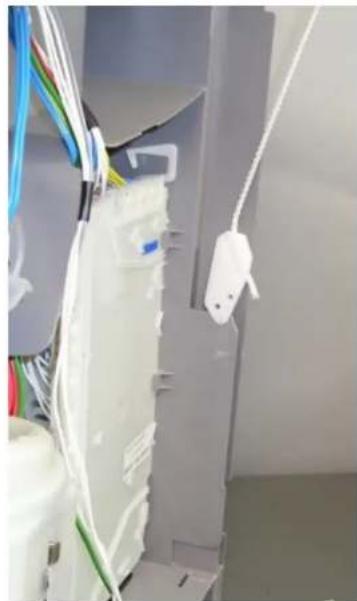

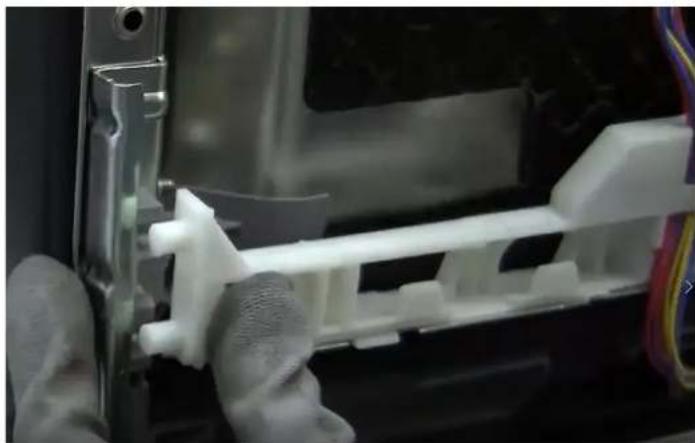

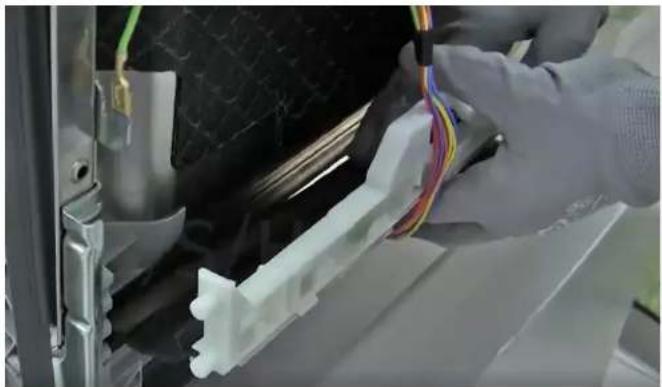

Retirar el cableado de la guía del soporte blanco
Sacarlo de su posición de anclaje inferior
Tirar hacia arriba para soltar la fijación a la base
Proceder al montaje en el sentido inverso al desmontaje.
Posicionar la junta y presionar sobre la base para fijarla.

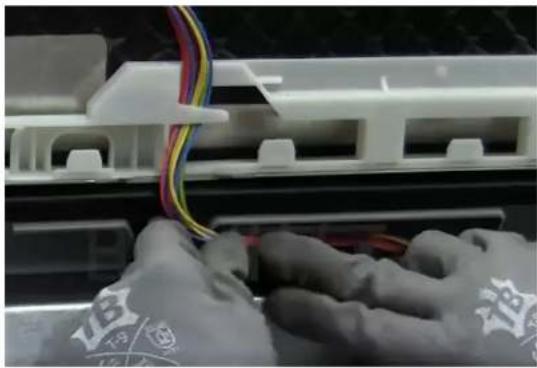

Guiar el cableado en el soporte blanco.
Fijar el soporte blanco en la base.
Asegurar la guía correcta de los cables.

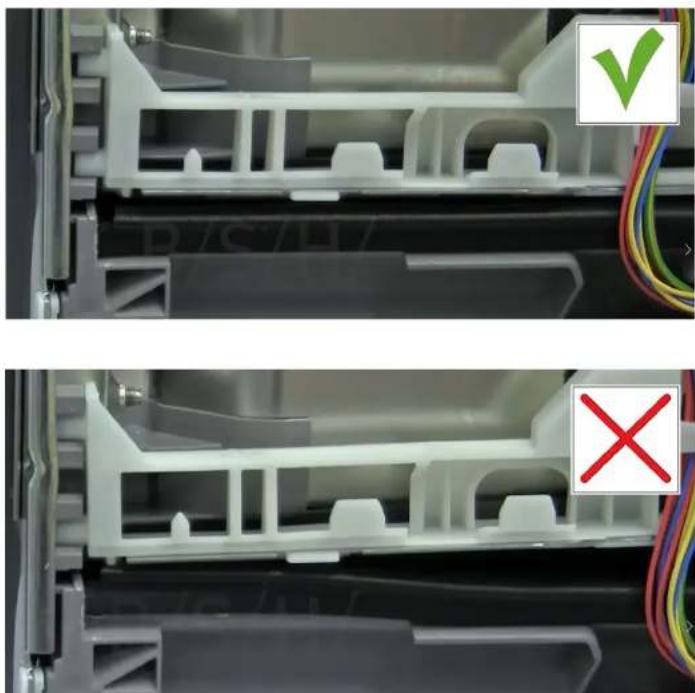

Comprobar la planitud de la junta en la base inferior.
4.10 Cambio de la junta puerta
Prerrequisito
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.
4.10.1 Quitar la junta de puerta
Quitar la junta del marco interior.
4.10.2 Montar la junta de puerta

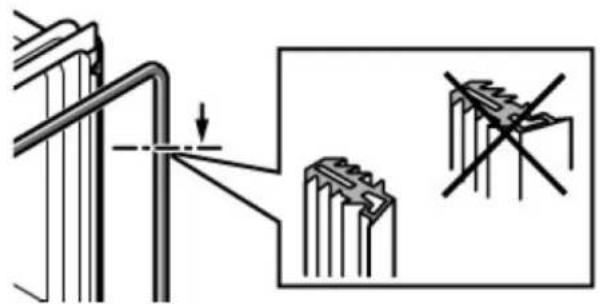

Asegurar la posición correcta del perfil de la junta puerta
Verificar que en las esquinas no queda curvada ni deformada.
Coloque el extremo de la junta en línea recta hacia el frente por debajo de la puerta interior. La junta debe apoyar en el lateral de la cuba tanto como sea posible.
4.11 Cambio de la tapa inferior
Prerrequisito
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.

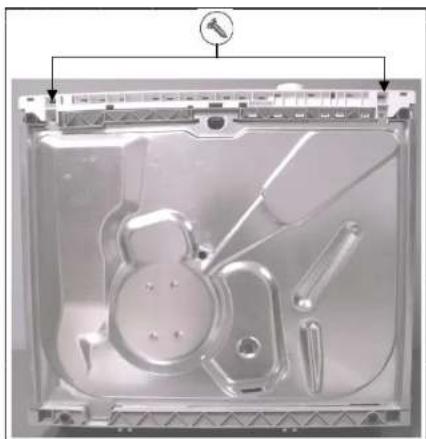

4.11.1 Desmontaje tapa inferior
1 Soltar los dos tornillos de fijación torx 20
2 Tirar del orificio inferior hasta soltarlo de la patilla de fijación.
Utilizar un destornillador plano para soltar la fijación en ambos laterales.
3 Soltar el cable de tierra
1 Posicionar la parte inferior de la base introduciendo los salientes en las ranuras de la base de plástico de la cuba.
2 Colocar cable de tierra en la base
3 Colocar los dos tornillos de fijación.
4.12 Cambiar muelles de puerta
Prerrequisito
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.
Base inferior de chapa desmontada
4.12.1 Desmontaje
-
Apoyar el soporte de plástico de la sirga en el saliente de la base de plástico.
-
Con ayuda de un destornillador, soltar la fijación de la sirga de la bisagra.
-
Una vez suelta la sirga, ya puede desmontarse el muelle.
Proceder al montaje en sentido inverso
Soporte
El soporte de la sirga se suelta automáticamente de su posición al cerrar la puerta.
4.12.3 Muelles bisagra puerta
El aparato tiene dos muelles que regulan la fuerza de apertura y cierre de la puerta del lavavajillas. Se encuentran uno a cada lado del aparato.
La tensión del muelle se transmite con una sirga a través de un tensor plástico hasta la bisagra.
No se puede regular la fuerza de tensión del muelle.
El muelle y el sistema de transmisión se adaptan automáticamente al peso de la puerta.


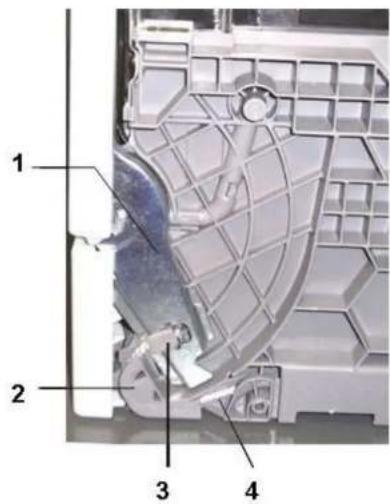

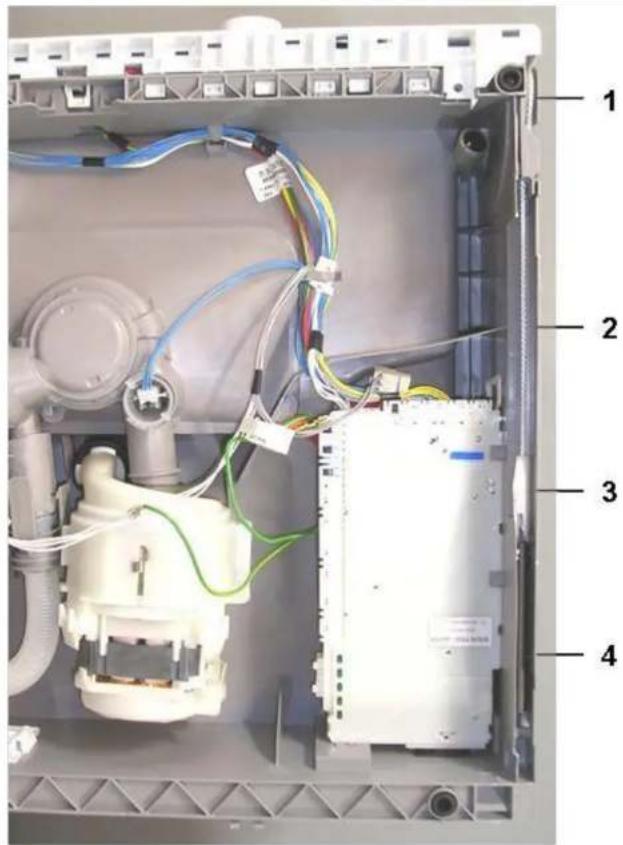

1 2 3 41 Bisagra
2 Roldana 4 sirga
3 Pieza fijación sirga
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.
Quitar puerta exterior y contrapuerta.
Quitar la base inferior.
Soltar los muebles.
4.13.1 Quitar bisagra

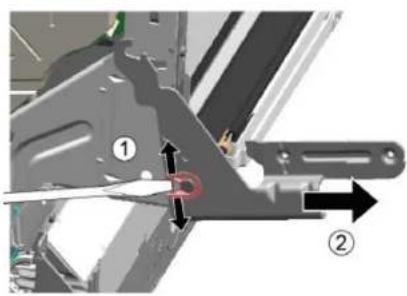

Liberar el enganche con un destornillador (1)
Tirar hacia fuera (2)
Desconectar la conexión de tierra de la bisagra
Peligro de descarga eléctrica debido a piezas con tensión.
Riesgo de lesiones por electrocución y reacción de susto.
Las piezas eléctricas deben ser reparadas por un electricista cualificado.
Después de la reparación, haga que se realice una prueba de seguridad según la norma VDE 0701 o las normas específicas del país.
Posicionar la bisagra en el aparato (1)
Desplazar la bisagra hacia abajo (2) hasta que quede encajada en el aparato.
Conectar el cable de tierra de la bisagra
Una falta de conexión a tierra puede provocar tensión en la puerta
El EmotionLight está situado en la zona exterior superior delantera de la cuba. Vienen las dos luces junto con el cableado y se conecta en el módulo de potencia.
Prerrequisitos
El aparato está desconectado de la red eléctrica.
El aparato está desconectado del suministro de agua.
La base inferior está quitada.
4.14.1 Desmontar la luz emotion light

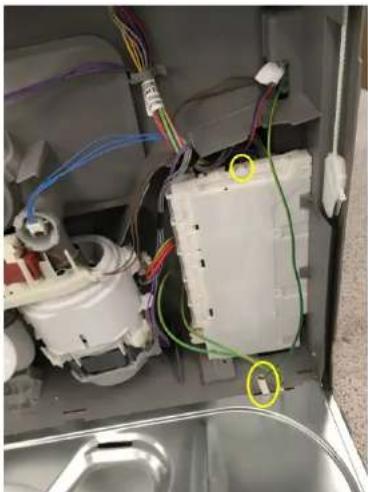

Desconectar el conector del módulo de potencia y la tierra de la base metálica (marcados en amarillo).

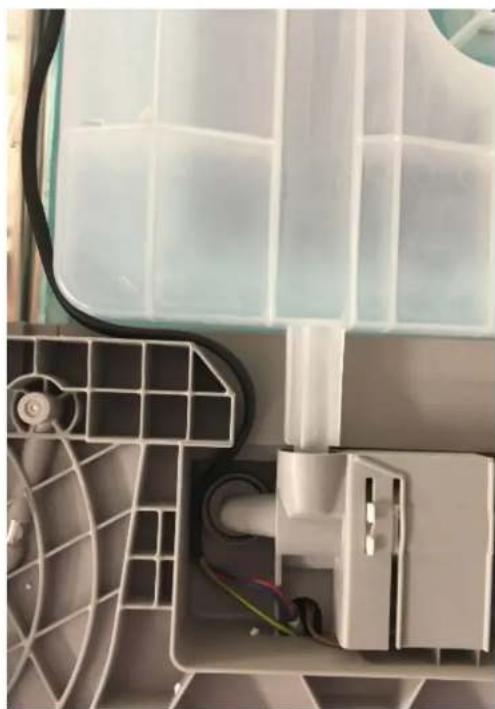

Sacar ambos conectores por el lateral derecho en la parte inferior.
Soltar el enganche posterior del soporte de la luz (ver detalle).
Tirar hacia arriba para sacar el conjunto de luces.
Sacar el conjunto de luces y cableado.
Seguir el orden inverso teniendo en cuenta el correcto guiado del cableado.
