WM14US6EPL - Lavavajillas SIEMENS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	Siemens
Modelo	WM14US6EPL
Dimensiones (Al x An x Pr)	84.5 x 60 x 60 cm
Peso neto	55 kg
Alimentación eléctrica	220-240 V, 10 A, 50 Hz
Capacidad	14 cubiertos
Clase energética	A+++
Consumo de agua por ciclo	9.5 L
Consumo eléctrico por ciclo	0.92 kWh
Nivel sonoro	44 dB (A)
Funciones principales	Inicio diferido, VarioSpeed, Eco, AquaStop
Programas de lavado	Intensivo, Eco 50°C, Rápido 45°C, Cristal, Prelavado
Sistema de secado	Intercambiador de calor
Tipo de instalación	Integrable bajo encimera
Mantenimiento y limpieza	Limpiar filtro y brazos lavavajillas regularmente
Seguridad	Seguridad niños, protección anti-desbordamiento
Piezas de repuesto	Filtro, brazos lavavajillas, cesto para cubiertos
Índice de reparabilidad	8/10
Garantía	2 años (según vendedor)

Preguntas frecuentes - WM14US6EPL SIEMENS

¿Cómo iniciar un ciclo de lavado en el Siemens WM14US6EPL?

Después de cargar la vajilla y añadir el detergente, seleccione el programa deseado con el selector, luego presione el botón Inicio. Cierre la puerta para iniciar el ciclo.

¿Cómo limpiar el filtro del lavavajillas?

Retire la cesta inferior, desenrosque el filtro cilíndrico girando en dirección contraria a las agujas del reloj, enjuáguelo bajo agua corriente y vuelva a colocarlo. Hágalo regularmente para evitar obstrucciones.

¿Qué hacer si el lavavajillas muestra un código de error E:xx?

Consulte el manual de instrucciones para el significado del código. Los códigos comunes indican un problema de suministro de agua (E:15) o de drenaje (E:24). Corte la alimentación, verifique los filtros y las mangueras, luego reinicie.

¿Qué tipo de detergente usar?

Use un detergente en polvo, gel o tabletas adecuado para lavavajillas. Respete las dosis indicadas. Para una mejor eficiencia, prefiera productos con sal regenerante y líquido de enjuague.

¿Cómo activar el inicio diferido?

Seleccione el programa, luego presione varias veces la tecla Inicio diferido (reloj) hasta la hora deseada. El inicio se retrasará automáticamente.

¿Por qué la vajilla no se seca correctamente?

Verifique que el líquido de enjuague sea suficiente y que el programa seleccionado incluya una fase de secado. Asegúrese de que la puerta no esté abierta durante el enfriamiento. Use el programa Secado extra si está disponible.

El lavavajillas hace ruido anormal, ¿qué hacer?

Verifique que la vajilla esté bien colocada y que ningún objeto toque los brazos lavavajillas. Limpie los brazos lavavajillas para eliminar obstrucciones. Si el ruido persiste, contacte al servicio posventa.

¿Cómo mantener los brazos lavavajillas?

Desenrosque los brazos lavavajillas, retírelos y enjuague las toberas bajo agua corriente. Use un palillo para destapar los agujeros obstruidos. Vuelva a montarlos posicionando correctamente la muesca.

¿Cuál es la capacidad máxima en número de cubiertos?

El Siemens WM14US6EPL puede albergar hasta 14 cubiertos estándar. No sobrecargue para garantizar un lavado eficaz.

¿Cómo resolver un problema de drenaje?

Verifique que la manguera de drenaje no esté doblada ni obstruida. Limpie el filtro y el sifón. Si el agua no se evacúa, aparece el código de error E:24. Vacíe el agua residual quitando el tapón de drenaje manual.

MANUAL DE USUARIO WM14US6EPL SIEMENS

1. Odoberte tesnenie dverí.

3.7.2 Montáž tesnenia dverí

Consejos de reparación - Lavadora

En relación con este documento 444

1.1 Información importante 444
1.1.1 Finalidad 444

1.2 Explicación de símbolos generales.... 444

1.2.1 Niveles de peligrosidad 444

1.2.2 Símbolos de peligro 444

1.2.3 Estructura de las advertencias.... 445

1.2.4 Símbolos generales 445

3.9.1 Desmontar la iluminación del tambor 459

3.9.2 Montar la iluminación del tambor 459

3.10 Sustituir la tapa de la bomba.... 460

3.10.1 Retirar la tapa de la bomba 460

3.10.2 Montar la tapa de la bomba....460

3.11 Sustituir el panel frontal 461

3.11.1 Extraer el panel frontal.... 461

3.11.2 Montar el panel frontal 463

Herramientas y auxiliares.... 446

Reparación 447

3.1 Sustituir la tapa superior 447

3.1.1 Desmontar la tapa superior.... 447

3.1.2 Montar la tapa superior....447

3.2 Sustituir el panel de control 448

3.2.1 Desmontar el panel de control 448

3.2.2 Montar el panel de control 448

3.3 Sustituir el compartimento para detergente 449

3.3.1 Desmontar el compartimento para detergente 449

3.3.2 Montar el compartimento para detergente 449

3.4 Sustituir el tirador del compartimento para detergente 450

3.4.1 Desmontar el tirador del compartimento para detergente.... 450

3.4.2 Montar el tirador del compartimento para detergente.... 450

3.5 Sustituir la puerta 451

3.5.1 Extraer la puerta 451

3.5.2 Montar la puerta.... 451

3.6 Sustituir los componentes de la puerta.... 452

3.6.1 Desmontar los componentes de la puerta.... 452

3.6.2 Montar los componentes de la puerta.... 452

3.7 Sustituir la junta de la puerta 453

3.7.1 Extraer la junta de la puerta.... 453

3.7.2 Montar la junta de la puerta 456

3.8 Sustituir el cierre de la puerta.... 457

3.8.1 Extraer el cierre de la puerta.... 457

3.8.2 Montar el cierre de la puerta 458

3.9 Sustituir la iluminación del tambor 459

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
⚠ PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
⚠ ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
⚠ PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION	Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página 445 de 505

Tabla 3: Símbolos generales

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxiliar[15000155]	Herramienta para aflojar piezas de plástico
Destomillador Torx T20 con orificio de centrado[00340764]	100 mm, para tornillos de seguridad
Llave dinamométrica[15000441]	Llave dinamométrica 20 - 100 Nm
Destomillador plano[00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano[00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fina curvada[00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal[00342182]	Longitud: 200 mm
Llave combinada[00340811]	Medida llave 10°mm, M6
Combination wrench[00340814]	Medida llave 13°mm, M8
Llave combinada[00340817]	Medida llave 17 mm, M10
Llave combinada[15000459]	Medida llave 16°mm, M10

Reparación

3.1 Sustituir la tapa superior

Herramientas necesarias:

Punta Torx TX20 con agujero, 6,3 mm (1/4") 152 mm, para tornillos [00341272] larga con pin de seguridad

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

3.1.1 Desmontar la tapa superior

1. Retirar los tornillos (1).
2. Empujar la tapa superior hacia la parte posterior del aparato (2).
3. Tirar de la tapa superior hacia arriba (3) para retirarla.

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la tapa superior.→447
Se ha retirado el compartimento para detergente.→449

3.2.1 Desmontar el panel de control

1. 1. Retirar los tornillos (1).
2. Desenganchar los elementos de sujeción (2, 3).

1. Abrir el contacto de enchufe de la unidad de control.
2. Desmontar el panel de control.

3.2.2 Montar el panel de control

▶ Montar en orden inverso.

Reparación

3.3 Sustituir el compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

3.3.1 Desmontar el compartimento para detergente

1. Extraer el compartimento para detergente.
2. 1. Presione hacia abajo en el inserto (1).
3. Desmontar el compartimento para detergente (2).

3.3.2 Montar el compartimento para detergente

▶ Montar en orden inverso.

Reparación

3.4 Sustituir el tirador del compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→449

3.4.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

1. Desmontar el tirador del compartimento para detergente.

3.4.2 Montar el tirador del compartimento para detergente

▶ Montar en orden inverso.

Reparación

3.5 Sustituir la puerta

PRECAUCIÓN

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
La puerta está abierta.

3.5.1 Extraer la puerta

1.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

Retirar los tornillos (1).

1. Extraer la puerta hacia arriba.

3.5.2 Montar la puerta

▶ Montar en orden inverso.

Reparación

3.6 Sustituir los componentes de la puerta

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la puerta.→451

3.6.1 Desmontar los componentes de la puerta

Desmontar la puerta desde fuera hacia dentro.

3.6.2 Montar los componentes de la puerta

▶ Montar en orden inverso.

Reparación

3.7 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→449
Se ha retirado la puerta.→451
Se ha retirado la tapa de la bomba.→460

3.7.1 Extraer la junta de la puerta

1.

Levantar el aparato por delante.

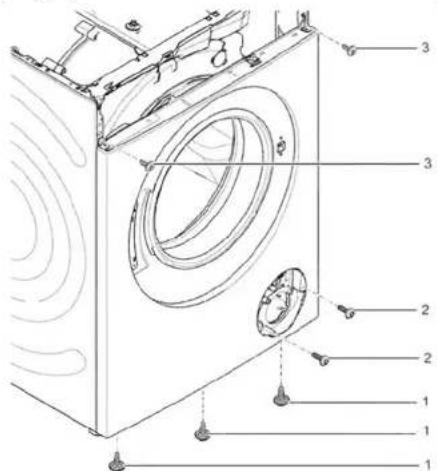

1. Aflojar los tornillos en la parte inferior del panel frontal (1).

1. Retirar los tornillos en la zona de la bomba (2). 5. 1. Aflojar los tornillos en la parte posterior del aparato (1).

1. Quitar la tapa superior (2, 3).

1. 1. Retirar los tornillos (1).

2. Desenganchar los elementos de sujeción del panel de control (2, 3).

3. Aflojar los tornillos de la carcasa del compartimento.

1. Desmontar el panel de control.

2. Desmontar el soporte de la iluminación del tambor en la parte superior.

¡Riesgo de daños en la superficie!

La superficie del aparato puede sufrir arañazos si se utilizan las herramientas incorrectas.

Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación.

Desmontar el anillo de fijación de la junta con una herramienta de plástico.

1. Quitar la junta de la puerta del panel frontal.
2. Abrir el conector de cable del cierre de la puerta.

Reparación

1. Aflojar los tornillos de la parte superior del panel frontal (3).

1. Retirar el panel frontal.

2. Aflojar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

3.7.2 Montar la junta de la puerta

ADVERTENCIA ¡Riesgo de que se caigan piezas ta! Lesiones o daños en el aparato. ► Apretar el anillo de tensión

▶ Montar en orden inverso.

Reparación

3.8 Sustituir el cierre de la puerta

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto de la cerradura de puerta, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar la cerradura de la puerta, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→447
Se ha retirado el panel de control.
Se ha retirado la puerta.→451
Se ha retirado el anillo de fijación.
Se ha retirado el panel frontal.
Se ha retirado la junta de la puerta.

3.8.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.
2. Abrir el cierre de la puerta.

1. Retirar el cierre de la puerta.

Reparación

3.8.2 Montar el cierre de la puerta

▶ Montar en orden inverso.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página 458 de 505

Reparación

3.9 Sustituir la iluminación del tambor

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→447
Se ha retirado el compartimento para detergente.→449
Se ha retirado el panel de control.

3.9.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.
2. Desconectar las conexiones eléctricas.
3. Desmontar la iluminación del tambor del soporte.

3.9.2 Montar la iluminación del tambor

▶ Montar en orden inverso.

Reparación

3.10 Sustituir la tapa de la bomba

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

3.10.1 Retirar la tapa de la bomba

1. Abrir la tapa de la bomba.

1. Retirar la tapa de la bomba.

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→449
Se ha retirado la puerta.→451
Se ha retirado la junta de la puerta.
Se ha retirado la tapa de la bomba.→460

3.11.1 Extraer el panel frontal

1.

ADVERTENCIA

¡Deslizamiento de aparatos inclinados! Fracturas óseas / lesiones por aplastamiento ► Asegurar los electrodomésticos contra deslizamientos.

Levantar el aparato por delante.

1. Aflojar los tornillos de la parte inferior (1).

1. 1. Retirar los tornillos (1).

2. Empujar la tapa superior hacia la parte posterior del aparato (2).

3. Tirar de la tapa superior hacia arriba (3) para retirarla.

1. 1. Retirar los tornillos (1).

2. Desenganchar los elementos de sujeción (2, 3).

1. Desmontar el panel de control.

7.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

Reparación

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Retirar los tornillos de la parte frontal empezando por la parte inferior hasta la superior (2, 3).

1. Retirar el panel frontal.

3.11.2 Montar el panel frontal

▶ Montar en orden inverso.

Reparationsinformation - Tvättmaskin

i Om detta dokument.... 465

1.1 Viktig information....465

1.1.1 Syfte 465
